Placement CMS (Composants Montés en Surface) : comment poser 50 000 composants par heure avec 50 microns de précision ?

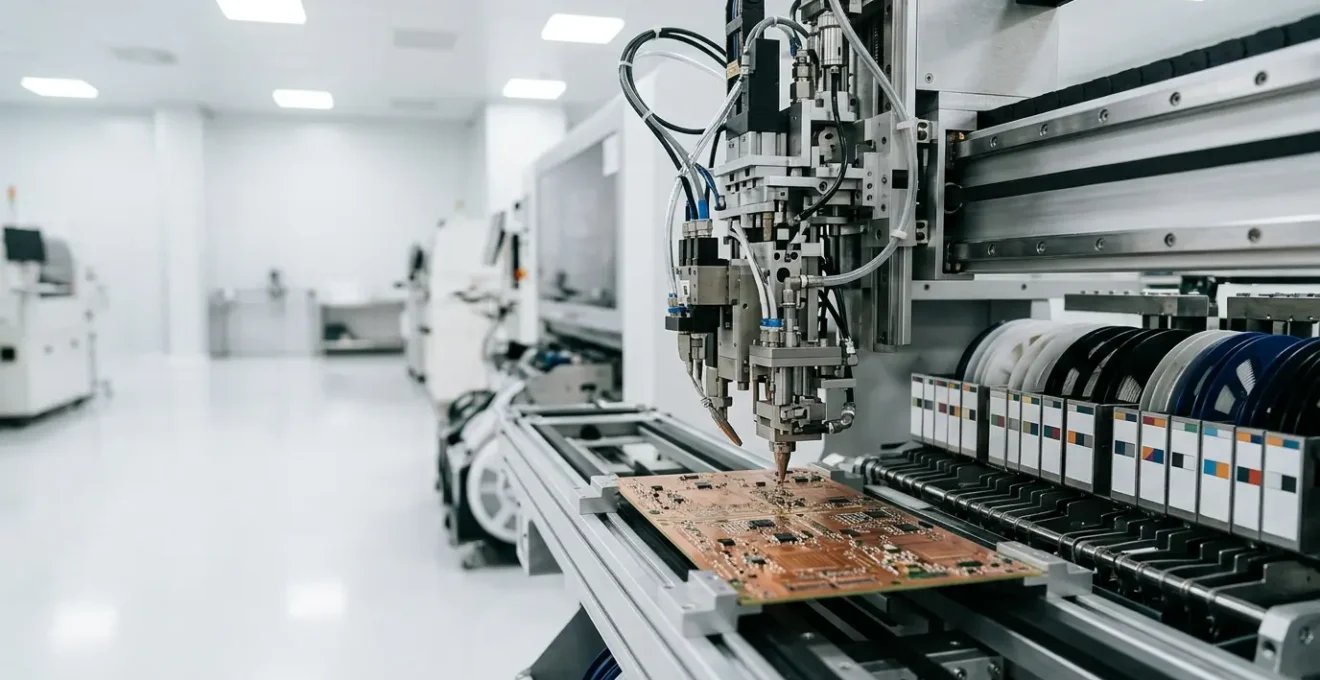

50 000 composants par heure (CPH). 50 microns de précision. Ces chiffres ne sont plus de la science-fiction pour un responsable de ligne SMT, mais un objectif quotidien. L’instinct premier est souvent de se tourner vers la machine de placement, la fameuse « pick and place », en pensant que la puissance brute est la seule réponse. Pourtant, l’expérience terrain montre rapidement que même la machine la plus rapide du monde ne peut compenser une chaîne de production dont les fondamentaux sont imparfaits. On parle alors de maintenance, de qualité de la pâte, ou d’inspection visuelle (AOI), mais ces discussions restent souvent en surface.

La différence entre une ligne qui fonctionne et une ligne qui excelle se niche dans des détails invisibles, dans une physique microscopique où chaque micro-joule d’électricité statique, chaque femtolitre de pâte à braser et chaque milliseconde de trajet de la tête compte. Mais si la véritable clé n’était pas la vitesse de la tête de pose, mais la perfection de tout ce qui se passe avant, pendant, et après le contact du composant sur le PCB ? Si le secret résidait dans la maîtrise d’une chaîne de causalités en cascade, où un micro-défaut en amont garantit une défaillance en aval ?

Cet article plonge au cœur de cet écosystème de précision. Nous allons disséquer, point par point, les facteurs critiques qui séparent une production standard d’une performance d’élite. De la buse de pose aux algorithmes de séquencement, en passant par le contrôle de la déformation des pièces, nous allons explorer comment transformer votre ligne en une chorégraphie millimétrique où chaque mouvement est optimisé pour la performance et la fiabilité.

Pour naviguer au cœur de cette mécanique de précision, cet article est structuré pour aborder chaque facteur critique de manière séquentielle, des phénomènes électriques aux défis mécaniques et logiciels.

Buse de pose : comment éviter l’électricité statique (ESD) qui grille la puce avant la pose ?

Le tueur silencieux sur une ligne SMT n’est ni mécanique ni logiciel : il est électrique. La décharge électrostatique (ESD) est un phénomène microscopique aux conséquences macroscopiques. Lorsqu’une buse de préhension, non correctement déchargée, s’approche d’un composant sensible, une décharge de plusieurs milliers de volts peut se produire en une nanoseconde. Cette décharge, totalement invisible et inaudible, est suffisante pour créer une micro-fissure dans la structure interne d’un semi-conducteur, le « grillant » sur place ou, pire, créant une défaillance latente qui n’apparaîtra que des mois plus tard chez le client final.

Le défi est que ce défaut est indétectable par l’inspection optique (AOI) post-assemblage. La puce est parfaitement alignée, la soudure est impeccable, mais le composant est fonctionnellement mort. L’impact financier est considérable, puisque selon certaines analyses, les défaillances liées à l’ESD sont une cause majeure de retours produits. Une étude menée par SGS Institut Fresenius a même révélé que jusqu’à 70% des défaillances de composants électroniques pourraient être causées par des événements ESD.

La solution réside dans une approche systémique. Il ne s’agit pas seulement de porter un bracelet antistatique. Il faut s’assurer que chaque élément de la machine de placement est à un potentiel de terre équivalent. Cela inclut l’utilisation de buses de pose conductrices ou dissipatrices, des systèmes d’ionisation actifs pour neutraliser les charges sur les composants eux-mêmes et sur les bandes de feeders, ainsi qu’un contrôle régulier de la résistivité de surface de tous les équipements en contact avec les circuits. À des cadences de 50 000 CPH, la friction de l’air seule peut générer des charges suffisantes pour causer des dommages.

Solder Paste Inspection : pourquoi contrôler le volume de pâte est plus important que contrôler le composant ?

Dans la chaîne de causalité des défauts SMT, la sérigraphie de la pâte à braser est le point de départ de la majorité des problèmes. Une idée reçue est que la précision du placement du composant est le facteur le plus critique. En réalité, un composant légèrement décalé peut souvent se recentrer de lui-même lors de la refusion grâce à la tension de surface de la pâte en fusion. En revanche, un volume de pâte incorrect est un défaut irrattrapable qui garantit presque un problème : pas assez de pâte crée une connexion faible (joint ouvert), tandis qu’un excès de pâte provoque des courts-circuits (ponts de soudure).

C’est pourquoi l’inspection 3D de la pâte à braser (Solder Paste Inspection – SPI) est un point de contrôle non négociable. Les analyses industrielles estiment que 60% à 70% des défauts de brasage sont créés lors de cette étape de sérigraphie. Une machine SPI moderne ne se contente pas de vérifier la présence et la position du dépôt ; elle mesure avec une précision micrométrique son volume, sa surface et sa hauteur. Cette data est cruciale car elle permet d’anticiper les défauts avant même qu’un seul composant, souvent coûteux, ne soit posé sur la carte.

En surveillant en temps réel la dérive du processus de sérigraphie (raclette usée, pochoir bouché, viscosité de la pâte), la SPI permet de déclencher des alertes et des actions correctives immédiates. C’est le principe du « contrôle en amont » : corriger la cause plutôt que de trier les conséquences. Investir dans une SPI performante offre un retour sur investissement bien plus rapide que l’ajout d’une station de réparation en fin de ligne.

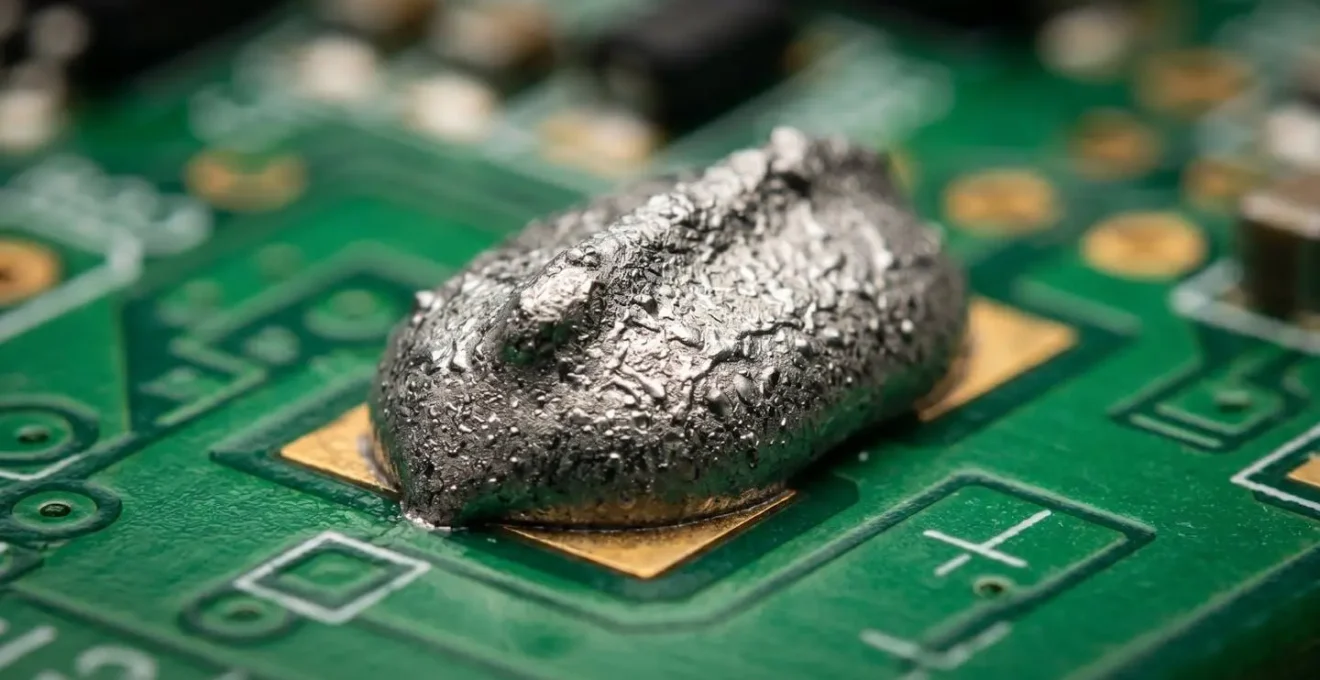

Cette visualisation tridimensionnelle du dépôt de pâte est le cœur de la décision. Elle permet de valider que la fondation de chaque future soudure est parfaite. Sans cette garantie, la précision de placement du composant qui suit perd une grande partie de sa pertinence. La qualité de la soudure finale est mathématiquement liée à ce volume initial.

Calibrage des feeders : l’origine mécanique de 80% des défauts de prise composant

La tête de placement peut être la plus précise du monde, si le composant ne lui est pas présenté exactement au bon endroit, au bon moment et dans la bonne orientation, l’échec est garanti. Le feeder, ou chargeur de composants, est ce maillon mécanique critique. Avec le temps et les millions de cycles, ces mécanismes de haute précision subissent une usure inévitable. Une dérive mécanique, même de quelques dizaines de microns, dans l’indexation de la bande de composants peut causer des erreurs de prise (« pick errors »), des composants mal orientés ou des arrêts de ligne intempestifs. On estime que près de 80% des défauts de prise proviennent d’un feeder mal calibré ou défaillant.

Un calibrage régulier des feeders n’est pas une simple tâche de maintenance, c’est une stratégie de productivité. Il garantit que le « pick point » programmé dans la machine correspond parfaitement à la position réelle du composant dans son alvéole. Selon les experts du secteur, une optimisation rigoureuse des chargeurs peut mener à une augmentation du Taux de Rendement Global (TRG) de 8 à 12%. Cela passe par des bancs de calibrage dédiés qui vérifient et corrigent la position de l’indexation, la force de l’actionneur et la fluidité du déroulement de la bande.

Ignorer ce point, c’est accepter des micro-arrêts constants où la machine tente de reprendre un composant, échoue, et réessaie, détruisant ainsi la cadence cible. La vision embarquée sur la tête de pose peut corriger de légers décalages, mais elle ne peut pas compenser un composant qui n’est pas là ou qui est présenté de biais.

Séquencement de pose : comment l’algorithme réduit le chemin de la tête pour gagner 5% de prod ?

Une fois les aspects physiques et mécaniques maîtrisés, le prochain gisement de productivité est purement logique : l’algorithme de séquencement de pose. Le problème est simple à énoncer mais complexe à résoudre : dans quel ordre la tête de placement doit-elle poser les centaines, voire milliers de composants sur une carte pour minimiser la distance totale parcourue ? C’est une variation du célèbre « problème du voyageur de commerce » (TSP – Traveling Salesman Problem), un des défis les plus étudiés en optimisation combinatoire.

Un chemin non optimisé, où la tête effectue de longs allers-retours inutiles sur le PCB, peut ajouter des secondes précieuses au temps de cycle de chaque carte. Multiplié par des milliers de cartes par jour, l’impact sur la productivité est énorme. Les logiciels de programmation des machines SMT intègrent des solveurs heuristiques puissants qui calculent une séquence quasi-optimale en quelques secondes. Ils prennent en compte non seulement la position des composants, mais aussi les changements de buses nécessaires et les positions des feeders pour créer une « chorégraphie millimétrique » d’une efficacité redoutable.

Le gain peut paraître marginal, de l’ordre de 3 à 5%, mais il est obtenu sans aucun investissement matériel. Il s’agit d’une pure optimisation logicielle. L’expertise du responsable de ligne consiste à bien configurer les contraintes pour l’algorithme et, parfois, à regrouper manuellement la pose de certains types de composants pour « aider » le solveur à trouver une meilleure solution locale.

Les méthodes modernes peuvent trouver des solutions à des problèmes extrêmement importants (des millions de villes) dans un délai raisonnable, avec une probabilité de 2 à 3% de la solution optimale.

– Recherche académique sur le TSP, Problème du voyageur de commerce – ResearchGate

La beauté de cette optimisation réside dans son élégance. Les trajectoires courbes et fluides générées par l’algorithme ne sont pas seulement esthétiques ; elles représentent le chemin le plus court vers une productivité maximale. Chaque millimètre gagné sur le trajet se traduit par des microsecondes économisées, qui, cumulées, représentent des heures de production gagnées à la fin de l’année.

Moisture Sensitivity Level : pourquoi vos composants « popcornent » au four s’ils restent trop longtemps à l’air ?

Un autre ennemi invisible de l’assemblage SMT est l’humidité. Les composants électroniques, en particulier les boîtiers en plastique comme les BGA (Ball Grid Array), sont hygroscopiques : ils absorbent l’humidité de l’air ambiant. Ce phénomène est anodin jusqu’au moment où la carte entre dans le four de refusion. Soumis à une montée en température extrêmement rapide (plusieurs degrés par seconde), l’humidité piégée à l’intérieur du composant se vaporise instantanément. Cette expansion brutale de la vapeur d’eau génère une pression interne énorme, provoquant la délamination, la fissuration, voire l’explosion du boîtier. C’est ce qu’on appelle l’effet « popcorn ».

Ce défaut est catastrophique car il peut être interne et non visible à l’œil nu, mais il détruit l’intégrité du composant. Pour prévenir ce risque, les fabricants définissent un « Moisture Sensitivity Level » (MSL) pour chaque composant. Ce niveau, allant de 1 (insensible) à 6 (très sensible), dicte la durée maximale pendant laquelle un composant peut être exposé à l’air ambiant (« floor life ») après avoir été sorti de son emballage scellé sous vide.

Une gestion rigoureuse du MSL est donc impérative. Cela implique de stocker les composants sensibles dans des armoires sèches (étuves) à très faible taux d’humidité, et de suivre précisément le temps d’exposition de chaque bobine sur la ligne de production. Si la « floor life » est dépassée, les composants doivent être « cuits » (baking) dans un four spécial à basse température pendant plusieurs heures pour extraire l’humidité en toute sécurité avant de pouvoir être utilisés. Ignorer le MSL sur une ligne à haute cadence, où les bobines peuvent rester sur les machines pendant plusieurs heures ou jours, est une recette pour un taux de rebut élevé et des problèmes de fiabilité sur le terrain.

Pourquoi l’assemblage en force pure détruit 15% de vos composants électroniques ?

L’acte de poser un composant sur un PCB n’est pas un simple « contact ». C’est une opération qui requiert un contrôle de force extrêmement fin. Une approche en « force pure », où la tête de pose applique une pression excessive ou mal contrôlée, est une source majeure de défauts cachés. Appliquer trop de force peut fissurer les boîtiers fragiles (comme les composants en céramique ou les die nus), endommager les billes de soudure des BGA, ou même déformer le PCB lui-même. À l’inverse, une force insuffisante peut entraîner un mauvais contact avec la pâte à braser, menant à des joints de soudure défectueux (tombstoning, joints froids).

Le chiffre de 15% de destruction est une estimation, mais il illustre un principe fondamental : la force de placement doit être un paramètre programmé et contrôlé, adapté à chaque type de composant. Les machines modernes utilisent des capteurs de force en boucle fermée qui permettent à la tête de « sentir » le contact avec le PCB et d’appliquer la pression juste nécessaire, ni plus, ni moins. Cette technologie est particulièrement critique pour les composants de grande taille ou ceux avec une coplanarité sensible, où une pression inégale peut causer des dégâts irréversibles.

Le contrôle de la force est également essentiel pour compenser les légères variations de hauteur du PCB ou de la pâte à braser. Plutôt que de descendre à une hauteur Z absolue, la tête descend jusqu’à détecter une force prédéfinie, garantissant un contact parfait à chaque fois. Dans un environnement visant 50 microns de précision, ignorer le paramètre de force et se fier uniquement à la géométrie est une erreur qui coûte cher en fiabilité et en rendement.

Synchronisation convoyeur : prendre une pièce qui bouge à 1m/s comme si elle était à l’arrêt

Dans de nombreuses applications d’assemblage automatisé, notamment en dehors de l’électronique pure, les pièces ne sont pas toujours présentées sur un support fixe. Elles peuvent se déplacer sur un convoyeur à une vitesse significative, pouvant atteindre 1 mètre par seconde. Tenter d’arrêter le convoyeur pour chaque opération de prise ou de pose détruirait la cadence. La solution est le « tracking » de convoyeur, ou suivi de mouvement en temps réel.

Cette technologie combine vision industrielle et contrôle robotique avancé. Une caméra, placée en amont, détecte la pièce sur le convoyeur en mouvement. Le système de vision identifie sa position, son orientation et calcule sa vitesse. Cette information est transmise au contrôleur du robot en continu. Le robot est alors capable de synchroniser parfaitement son mouvement avec celui du convoyeur. Pour le robot, la pièce est perçue comme étant immobile dans son propre référentiel. Il peut alors la saisir avec la même précision que s’il s’agissait d’une pièce statique, tout en se déplaçant parallèlement au convoyeur.

Cette « prise à la volée » est une prouesse technique qui élimine les temps morts liés à l’indexation et au positionnement. Elle est fondamentale pour les lignes d’assemblage à très haute cadence dans des secteurs comme l’agroalimentaire, le pharmaceutique ou le conditionnement. La clé du succès réside dans la latence minimale du système de vision, la précision de l’encodeur qui mesure la vitesse du convoyeur, et la capacité du contrôleur robot à recalculer sa trajectoire des milliers de fois par seconde. C’est l’exemple parfait d’une synchronisation parfaite entre le monde physique et le calcul numérique.

Comment automatiser l’assemblage de pièces plastiques déformables sans taux de rebut excessif ?

L’automatisation de l’assemblage de pièces rigides et parfaitement usinées est un problème largement résolu. Le véritable défi se présente avec les pièces plastiques, souvent issues de moulage par injection. Ces pièces présentent des variations dimensionnelles inhérentes au processus, et surtout, elles sont souvent souples et déformables. Tenter de les assembler avec un robot programmé sur des positions fixes est une recette pour l’échec : le robot appliquera une force, la pièce se déformera au lieu de s’emboîter, et le taux de rebut explosera.

La solution passe par la dotation du robot de « sens » qui lui permettent de s’adapter à l’imprévisibilité de la pièce. La première étape est la vision 3D. Avant la prise, une caméra 3D scanne la pièce pour en déterminer la forme et la position exactes, et non sa forme théorique. Le robot ajuste alors sa trajectoire de prise en temps réel. La seconde technologie clé est le contrôle de force/couple. Monté sur le poignet du robot, ce capteur permet au robot de « sentir » les forces et les moments lors de l’insertion.

Au lieu de suivre une trajectoire rigide, le robot est programmé pour suivre une « trajectoire guidée par la force ». Par exemple, lors de l’insertion d’un clip, le robot pousse jusqu’à sentir une résistance, puis effectue un léger mouvement de « recherche » (une spirale ou une oscillation) jusqu’à ce que la force chute, indiquant que le clip a trouvé son logement. Cette approche imite la dextérité humaine et permet d’assembler des pièces imparfaites avec une grande fiabilité. C’est la transition d’une automatisation rigide à une automatisation adaptative, indispensable pour les matériaux souples.

Pour appliquer ces principes, la prochaine étape est de réaliser un audit complet de votre ligne, en se focalisant sur ces points de contrôle critiques. Évaluez dès maintenant les goulots d’étranglement invisibles pour libérer le plein potentiel de votre production.
