Packaging haute vitesse : comment atteindre 150 coups/minute sans transformer vos biscuits en miettes ?

Le sifflement des vérins, le ballet incessant des bras robotisés, le flux continu de produits sur le convoyeur. Pour un responsable de conditionnement, ce spectacle est la musique de la productivité. L’objectif est clair : augmenter la cadence, atteindre ce Graal des 150 coups par minute, voire plus. Mais cette course à la vitesse se heurte vite à un mur fragile : l’intégrité du produit. Un biscuit qui s’effrite, un gâteau écrasé, un emballage mal scellé, et toute la performance s’effondre en un tas de pertes coûteuses. La frustration est palpable : comment concilier cette exigence de rapidité avec la délicatesse requise par des produits fragiles ?

L’approche conventionnelle consiste à chercher le robot le plus rapide sur le papier, celui qui affiche le temps de cycle le plus bas. On se focalise sur la cinématique, les accélérations fulgurantes des robots Delta, en pensant que la solution est purement mécanique. C’est une vision incomplète, une platitude qui mène souvent à des déceptions. La vitesse maximale d’un robot n’est qu’une donnée théorique. La performance réelle, la « vitesse utile », se niche ailleurs. Mais si la véritable clé n’était pas la vitesse de pointe, mais plutôt l’élimination des temps morts, de ces micro-secondes perdues à chaque étape ?

Cet article propose un changement de perspective. Nous n’allons pas parler de vitesse, mais d’harmonie dynamique. Il s’agit de comprendre que la performance naît de la synchronisation parfaite de tous les éléments : le convoyeur, la vision, le robot et son outil. C’est une plongée dans la physique du lâcher de pièce, dans la stratégie d’équilibrage de flux et dans les choix d’outillage contre-intuitifs qui font la différence entre une ligne qui subit la vitesse et une ligne qui la maîtrise. Nous décortiquerons ensemble comment chaque milliseconde gagnée sur un détail invisible contribue à bâtir une cadence élevée et, surtout, fiable.

Pour maîtriser la complexité de la haute cadence, il est essentiel de décomposer le processus. Cet article est structuré pour vous guider à travers chaque facteur critique, des fondamentaux de la synchronisation aux subtilités du choix technologique.

Synchronisation convoyeur : prendre une pièce qui bouge à 1m/s comme si elle était à l’arrêt

Le premier défi de la haute cadence est un paradoxe : le robot doit saisir une cible qui, de son point de vue, est parfaitement immobile, alors qu’elle file à toute allure sur un convoyeur. C’est le principe du « conveyor tracking ». L’erreur classique est de penser que le système se contente de « voir » le biscuit et de foncer dessus. La réalité est plus subtile : il doit le voir, calculer sa trajectoire, anticiper sa position future au moment de l’impact, et synchroniser la vitesse du préhenseur sur les axes X et Y pour qu’elle soit identique à celle du convoyeur au moment de la prise. Le robot ne « chasse » pas le produit, il le « joint » en parfaite harmonie.

Pour y parvenir, la vision industrielle est reine. Mais une simple caméra 2D ne suffit plus. La vision 3D s’impose, car elle permet de compenser les variations de hauteur ou d’orientation des produits. Les données récentes montrent que plus de 50% des fabricants de robotique ont intégré cette technologie pour fiabiliser la prise. L’ajout de l’intelligence artificielle va plus loin, en permettant de reconnaître des produits même s’ils sont partiellement superposés ou de forme irrégulière. C’est ce qu’on appelle le tracking prédictif : non seulement le système sait où est le produit, mais il anticipe son comportement.

Ce niveau de précision est ce qui distingue une cadence de 100 cpm d’une cadence de 150 cpm. L’illustration ci-dessous montre comment un système de vision 3D décompose la scène en un nuage de points pour localiser chaque biscuit avec une précision sub-millimétrique, même en plein mouvement.

Comme on peut le constater, la technologie ne se contente pas de localiser un centre, elle identifie la forme et l’orientation exactes. Cette richesse d’information permet au robot d’ajuster son approche pour une prise douce et centrée, évitant ainsi d’écorner ou de briser le biscuit. L’harmonie dynamique commence ici, dans la capacité à transformer le mouvement en une information statique et prévisible pour le robot.

Temps de réponse pneumatique : gagner les 50ms critiques au lâcher de pièce

On se concentre énormément sur la prise de pièce, mais en haute cadence, le lâcher est tout aussi critique. C’est souvent un goulot d’étranglement temporel insoupçonné. Imaginez : le robot arrive à pleine vitesse au-dessus de l’emballage, il doit déposer le biscuit et repartir instantanément. Le moindre retard au lâcher et c’est la collision avec le biscuit suivant ou un mauvais positionnement. Ce retard est principalement dû à la physique du lâcher, surtout avec des préhenseurs à ventouses.

Le problème n’est pas seulement le temps de commutation de l’électrovanne. C’est le temps nécessaire pour que la pression s’équilibre dans tout le circuit pneumatique, du distributeur jusqu’à la ventouse. L’air, étant compressible, agit comme un ressort. Lorsque vous coupez l’aspiration, il faut un certain temps pour que la dépression résiduelle sous la ventouse disparaisse. Durant ces quelques dizaines de millisecondes, le biscuit reste « collé ». Si le robot a déjà entamé son mouvement de remontée, il « tire » sur le biscuit, risquant de le briser ou de le faire basculer dans l’emballage.

Pour gagner ces 50 millisecondes critiques, plusieurs solutions existent. La plus efficace est de placer l’électrovanne le plus près possible de la ventouse, directement sur l’outil du robot. Cela réduit drastiquement le volume d’air à purger. Une autre technique est le « contre-soufflage » : au lieu de simplement couper le vide, on injecte une très brève impulsion d’air comprimé pour « décoller » activement le produit. Le dosage de cette impulsion est crucial : trop faible, elle est inefficace ; trop forte, elle peut faire sauter le biscuit hors de son alvéole. C’est un réglage d’une extrême finesse qui demande une expertise pointue de la dynamique des fluides à petite échelle.

Équilibrage de flux : comment répartir 1000 produits/minute sur 4 robots sans goulot ?

Quand un seul robot ne suffit plus, la solution semble simple : en mettre plusieurs en parallèle. Mais passer de 1 à N robots multiplie la complexité de manière exponentielle. Le défi n’est plus la vitesse individuelle, mais l’intelligence collective. Comment répartir un flux de 1000 biscuits par minute (soit plus de 16 biscuits par seconde) sur 4 robots sans qu’aucun ne soit surchargé pendant que les autres attendent ? C’est le problème de l’équilibrage de charge dynamique.

Un système naïf assignerait les produits de manière séquentielle : le premier biscuit au robot 1, le deuxième au robot 2, etc. C’est une recette pour le désastre. Les produits n’arrivent jamais en formation parfaite. Il y aura toujours des groupes et des espaces vides. Le robot 1 pourrait se retrouver avec une grappe de 5 biscuits à traiter, créant un goulot d’étranglement, tandis que le robot 4 n’a rien à faire. La solution moderne repose, encore une fois, sur une vision globale. Une caméra unique supervise toute la zone de travail des 4 robots. Elle ne se contente pas de localiser les produits, elle agit comme un tour de contrôle.

Ce contrôleur central maintient une liste de tous les produits disponibles sur le convoyeur et connaît en temps réel l’état de chaque robot (occupé, en mouvement, libre). Il peut alors prendre des décisions intelligentes : « Le robot 1 est en train de finir son cycle, le prochain biscuit disponible est à sa portée, je le lui assigne. Le robot 2 est libre, mais le biscuit le plus proche est en fait plus accessible pour le robot 3 qui finira son cycle dans 100ms. J’assigne donc ce biscuit au robot 3. » Cette prise de décision en temps réel est une application directe des avancées en vision 3D, où les systèmes modernes d’équilibrage de flux s’appuient sur cette technologie pour optimiser la répartition des tâches. L’objectif est de maximiser le Taux de Rendement Synthétique (TRS) de la cellule robotisée dans son ensemble, pas la performance d’un seul robot.

Nettoyage à l’eau : protéger les axes mécaniques des jets haute pression quotidiens

La vitesse est une chose, la durabilité dans un environnement agroalimentaire en est une autre. Les lignes de conditionnement sont soumises à des cycles de nettoyage quotidiens, souvent agressifs, impliquant des jets d’eau chaude à haute pression et des détergents. Un robot standard, même rapide, ne survivrait pas longtemps à un tel traitement. L’eau s’infiltrerait dans les articulations, la corrosion attaquerait les composants et la lubrification serait lessivée, menant à une panne certaine.

La solution réside dans la conception même du robot. Pour ces applications, il faut exiger des modèles avec un indice de protection élevé, idéalement IP69K. Cet indice garantit que le robot est non seulement protégé contre la poussière, mais qu’il peut résister à un nettoyage à la vapeur ou à des jets d’eau à haute pression (jusqu’à 100 bars) et haute température (80°C). Pour atteindre ce niveau, les fabricants utilisent des joints spéciaux, des carters en acier inoxydable ou recouverts de peintures spécifiques, et des conceptions « wash-down » qui évitent les zones de rétention d’eau où les bactéries pourraient proliférer.

Certains constructeurs vont même plus loin en proposant des versions spécifiques pour le contact alimentaire direct. Comme le souligne un expert d’ABB Robotique :

Le robot IRB 360 FlexPicker version IP69K est le seul robot delta du marché à posséder un 4e axe en acier inoxydable apte à manipuler directement des produits alimentaires

– ABB Robotique, Zone Industrie – Article sur les robots Pick & Place pour l’agroalimentaire

Cette spécificité est cruciale. Elle signifie que non seulement le robot résiste au lavage, mais que ses matériaux sont conçus pour ne pas contaminer le produit. Choisir un robot pour la haute cadence en agroalimentaire, c’est donc trouver le compromis parfait entre une dynamique exceptionnelle et une robustesse à toute épreuve, car dans l’industrie agroalimentaire, l’indice d’étanchéité IP69K est une condition non négociable pour supporter les phases de Nettoyage En Place avec des agents agressifs. Un robot rapide qui tombe en panne après 6 mois de lavages n’est pas une solution rentable.

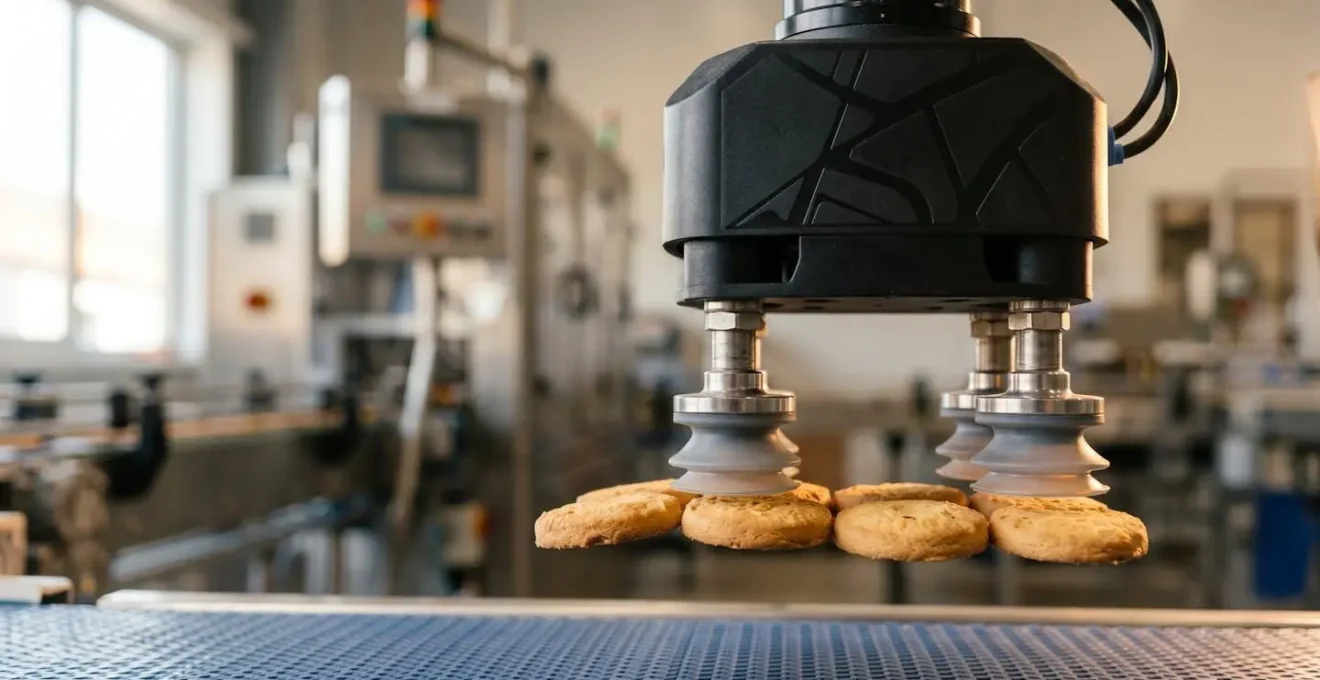

Outil multi-prises : pourquoi prendre 4 pièces à la fois est souvent plus malin que d’aller plus vite ?

La course à la vitesse nous pousse à penser « mouvements plus rapides, accélérations plus fortes ». Et si la solution la plus intelligente était de ralentir ? C’est le paradoxe de l’outil multi-prises. Plutôt que d’avoir un robot effectuant 150 cycles par minute pour prendre 150 biscuits un par un, imaginez un robot qui n’effectue que 40 cycles par minute, mais qui saisit 4 biscuits à chaque fois. Le débit final ? 160 biscuits par minute. On est plus rapide, en étant plus lent.

Cette approche contre-intuitive a des avantages considérables, surtout pour les produits fragiles. En réduisant le nombre de cycles, on réduit les accélérations et les décélérations que subit le bras du robot. Moins d’accélération signifie moins de vibrations transmises à l’outil, et donc moins de risque de briser le biscuit au moment de la prise ou du transport. La vitesse du mouvement de l’outil est plus faible, ce qui rend le processus intrinsèquement plus « doux ». C’est un gain énorme en termes de qualité et de réduction des pertes.

La conception d’un tel outil est un défi technique. Il faut agencer les ventouses pour correspondre au pas des alvéoles de l’emballage, intégrer des systèmes de compensation pour s’adapter à de légères variations de position des biscuits, et s’assurer que le poids total (outil + 4 biscuits) reste bien en deçà de la charge utile maximale du robot. L’image suivante montre un exemple de préhenseur multi-ventouses en action, saisissant délicatement quatre biscuits simultanément.

On voit bien que la complexité se déplace du robot vers l’outil. Mais l’investissement dans un préhenseur sur-mesure est souvent bien plus rentable que l’achat d’un robot plus gros et plus rapide. Cela permet d’utiliser des robots plus petits, moins chers et moins énergivores, tout en dépassant les cadences cibles. Avant de chercher à accélérer le mouvement, la première question à se poser devrait toujours être : « Puis-je augmenter la charge utile de chaque cycle ? »

Cycle d’Adepte (25-300-25) : comprendre le standard de mesure de vitesse des robots rapides

Dans les fiches techniques, les cadences annoncées peuvent sembler vertigineuses. Mais que signifie réellement « 300 cycles par minute » ? Sans un contexte standardisé, ce chiffre est vide de sens. C’est là qu’intervient le cycle dit « d’Adept », devenu un standard de fait dans l’industrie du « pick and place ». Il définit une trajectoire précise : le robot doit prendre un objet, le monter de 25 mm, le déplacer horizontalement de 300 mm, le descendre de 25 mm pour le déposer, puis revenir à son point de départ.

Ce cycle 25-300-25 est crucial car il représente un mouvement typique dans une application d’emballage. Il permet de comparer les performances de différents robots sur une base équitable. Un robot peut être très rapide sur de très courtes distances, mais s’effondrer sur des mouvements plus amples. Ce standard mesure une performance « utile », pas juste une vitesse de pointe sur un mouvement minimal. C’est grâce à ce benchmark que l’on peut objectiver les prouesses techniques, comme le record de performance établi montrant que le robot Adept Quattro a franchi la barrière des 300 cycles par minute sur cette trajectoire précise.

Cependant, il faut rester précautionneux. Ce test est réalisé dans des conditions idéales : avec une charge utile nulle (le robot ne porte rien) et sans temps de préhension ou de lâcher. En conditions réelles, avec un préhenseur, un biscuit, et les latences pneumatiques, la cadence réelle sera toujours inférieure. Néanmoins, ce standard reste un excellent indicateur de la capacité dynamique d’un robot. Il donne une mesure fiable de l’agilité de sa cinématique et de la performance de ses servomoteurs. Un responsable de conditionnement avisé ne demandera pas « Quelle est la vitesse maximale ? », mais plutôt « Quelle est votre performance sur un cycle 25-300-25 avec une charge de 50 grammes ? ». La nuance est de taille.

Convoyeur aérien ou chariots tractés : le bon choix pour des pièces fragiles et encombrantes

Le robot de pick-and-place n’est qu’un maillon de la chaîne. La manière dont les produits sont acheminés vers et depuis la cellule robotisée est tout aussi importante, surtout lorsqu’ils sont fragiles ou volumineux, comme des lots de gâteaux ou des plaques de pâtisseries. Un convoyeur à bande standard peut générer des vibrations, des chocs lors des transferts, et des accumulations qui peuvent endommager les produits avant même qu’ils n’atteignent le robot.

Pour des produits fragiles, le convoyeur aérien (ou « overhead conveyor ») est une solution élégante. Les produits sont suspendus à des balancelles individuelles, ce qui les isole des vibrations et des chocs entre eux. Le mouvement est continu et fluide. Cependant, cette solution est coûteuse, encombrante et peu flexible. Elle est adaptée à des productions de très gros volumes avec peu de changements de format. Une autre alternative gagne en popularité : les chariots tractés autonomes (AGV) ou les AMR (Autonomous Mobile Robots).

Ces systèmes apportent une flexibilité inégalée. Un AMR peut venir chercher un rack complet de plaques de biscuits en sortie de four et l’amener en douceur jusqu’à la cellule de dépalettisation robotisée. Le transport est lent et maîtrisé, préservant l’intégrité des produits. Cette solution est idéale pour gérer plusieurs lignes de production avec une flotte de robots mobiles, s’adaptant dynamiquement aux besoins. Le choix entre ces technologies dépend d’un arbitrage entre débit, flexibilité et coût. Pour un flux continu et massif de produits identiques et fragiles, le convoyeur aérien reste pertinent. Pour une production multi-références nécessitant de déplacer des lots encombrants, les AMR offrent une solution moderne et adaptable, transformant la logistique interne en un flux tiré et non plus poussé.

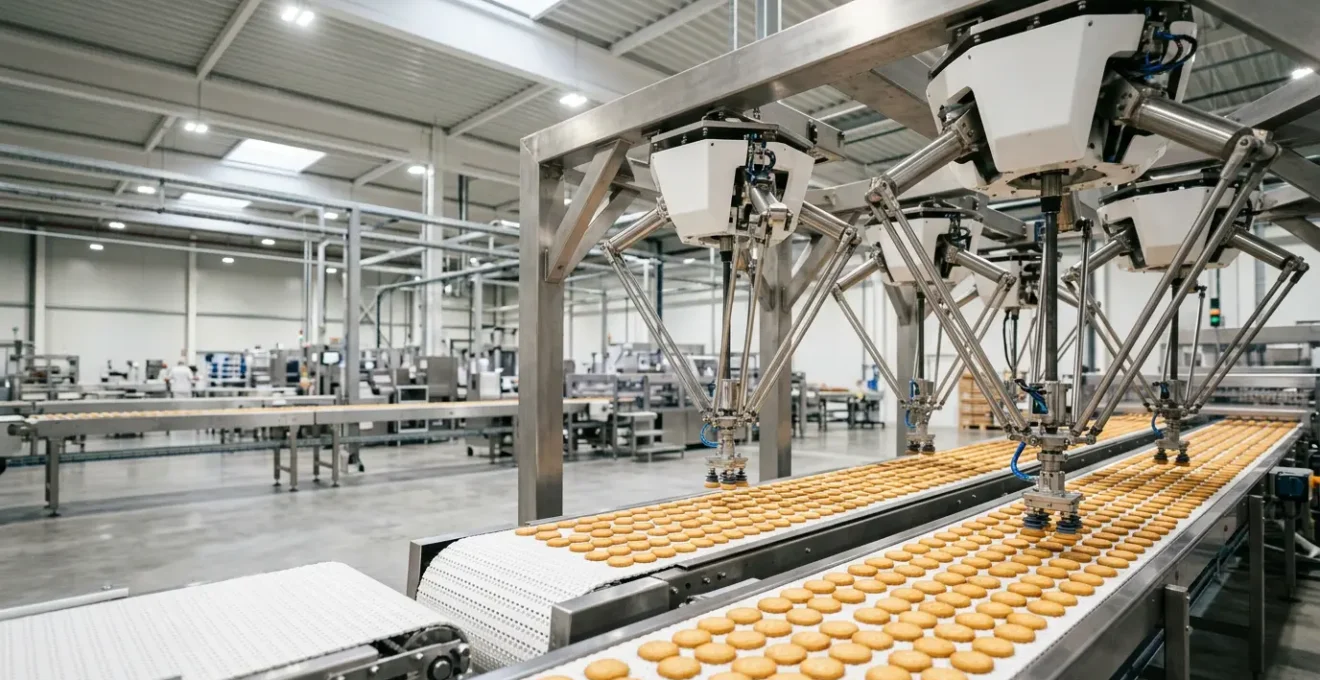

Robot Delta (Araignée) : pourquoi est-il imbattable pour le tri léger (et quand ne pas l’utiliser) ?

Quand on parle de « pick and place » à très haute vitesse, un nom vient immédiatement à l’esprit : le robot Delta, souvent surnommé « robot araignée » en raison de sa structure parallèle distinctive. Sa conception, avec trois ou quatre bras légers en fibre de carbone reliant une base fixe à une plateforme mobile, lui confère une inertie extrêmement faible. C’est ce qui lui permet d’atteindre des performances ahurissantes. Les chiffres parlent d’eux-mêmes : les capacités dynamiques exceptionnelles montrent que certains robots Delta peuvent atteindre des accélérations de 100-150 G, avec des temps de cycle bien inférieurs à 0,3 seconde.

Cette agilité le rend absolument imbattable pour une tâche précise : le tri et le conditionnement de produits très légers (quelques dizaines de grammes) sur de courtes distances. Biscuits, chocolats, capsules de café, produits pharmaceutiques… Dans ces applications, les robots Delta peuvent atteindre des cadences allant jusqu’à 300 cycles par minute, une performance inaccessible pour les robots de type SCARA ou polyarticulés. Ils sont le cœur battant des lignes de conditionnement les plus rapides au monde.

Cependant, cette spécialisation extrême est aussi sa plus grande faiblesse. Le robot Delta n’est pas une solution universelle. Sa principale limitation est sa charge utile très faible. Une étude technique sur les robots haute vitesse révèle que la plupart des robots Delta plafonnent à environ 3 kg de charge utile, et ce chiffre inclut le poids du préhenseur. Si votre application nécessite de saisir une grappe de produits, un sachet un peu lourd ou d’utiliser un outil complexe, le robot Delta sera rapidement hors-jeu. De plus, son enveloppe de travail est généralement plus restreinte que celle d’un robot SCARA, et sa cinématique ne lui permet pas de travailler sur des plans inclinés ou de contourner des obstacles. Choisir un robot Delta, c’est faire un pari sur la légèreté et la vitesse pure, en acceptant ses contraintes. L’utiliser pour une tâche inadaptée est la garantie d’un projet raté.

Pour évaluer si votre application est une candidate idéale pour la haute cadence et déterminer la technologie robotique la plus adaptée à vos produits, l’étape suivante consiste à réaliser un audit complet de votre ligne existante et de vos objectifs de production.
