Mon cobot PFL s’arrête sans arrêt : décoder les causes pour allier sécurité et productivité

En tant que chef d’équipe, vous avez investi dans la cobotique pour gagner en flexibilité et en productivité. Pourtant, la réalité est parfois frustrante : ce nouveau cobot, vanté pour sa sécurité, passe son temps à s’arrêter. Une simple vibration, un geste un peu rapide à proximité, et voilà la production à l’arrêt, nécessitant une intervention manuelle. Ce cycle d’arrêts et de redémarrages commence à coûter cher, et la promesse de collaboration homme-robot fluide semble bien lointaine. Votre premier réflexe est de penser que le matériel est défectueux ou trop sensible.

Pourtant, la plupart du temps, le problème n’est pas le cobot lui-même. Ces arrêts de sécurité, régis par le mode PFL (Power & Force Limiting), ne sont pas des erreurs. Ils sont le langage du robot. Un langage qui vous dit qu’il y a une incohérence entre sa programmation, la tâche que vous lui demandez, et l’environnement dans lequel il évolue. L’erreur commune est de vouloir simplement « réduire la sensibilité » au risque de compromettre la sécurité. La véritable solution, plus durable et performante, est d’apprendre à décoder ces signaux pour trouver l’harmonie parfaite entre la sécurité non négociable de vos opérateurs et la continuité de votre production.

Cet article n’est pas un simple guide de dépannage. Il a pour but de vous donner les clés de compréhension des mécanismes qui régissent la sécurité PFL. En explorant les causes profondes de ces arrêts, de la biomécanique à l’analyse des vibrations, vous serez en mesure de poser le bon diagnostic et de transformer cette source de frustration en un avantage compétitif fiable.

Sensibilité à l’effort : trouver le juste milieu entre sécurité et continuité de production

Le cœur de la technologie PFL (Limitation de Puissance et de Force) est un dialogue permanent entre deux impératifs : protéger l’opérateur et accomplir une tâche. Par défaut, un cobot est réglé pour être extrêmement prudent. Le moindre pic de force inattendu, interprété comme un contact potentiel, déclenche un arrêt. Si ce réglage « d’usine » est trop conservateur pour votre application, les arrêts intempestifs se multiplient, nuisant directement à l’efficacité. Les arrêts ou ralentissements peuvent entraîner des baisses de productivité, un fait que confirme une enquête de l’INRS présentée en 2018 sur le sujet.

L’objectif n’est pas de supprimer cette sensibilité, mais de l’ajuster. Il s’agit de « calibrer la confiance » du robot envers son environnement. Cela implique de définir précisément les forces normales liées à sa tâche (saisir une pièce, visser un écrou) pour qu’il puisse distinguer un événement normal d’une collision imprévue. Augmenter les seuils de force sans une analyse de risque rigoureuse, c’est prendre le risque de rendre la collaboration dangereuse. Le juste milieu se trouve dans une compréhension fine des forces en jeu à chaque étape du cycle du robot.

Bio-mécanique : pourquoi un choc sur le front est-il moins toléré que sur l’épaule (ISO/TS 15066) ?

Tous les contacts ne se valent pas. Un arrêt de sécurité est déclenché quand le cobot anticipe qu’une collision pourrait dépasser un seuil de douleur ou de blessure. Or, le corps humain n’a pas une sensibilité uniforme. Un impact sur l’épaule, zone charnue et musclée, sera bien mieux absorbé qu’un impact sur le front, où la peau est fine et l’os juste en dessous. C’est la raison pour laquelle la spécification technique ISO/TS 15066 est au cœur du réglage PFL.

Cette norme établit une véritable cartographie du risque biomécanique en définissant des seuils de force et de pression maximaux pour 29 zones corporelles. C’est pourquoi un choc sur le front est moins toléré qu’un contact sur l’épaule, car les conséquences biomécaniques diffèrent radicalement selon les zones. Lors de l’analyse de risque de votre application, vous devez identifier les zones du corps humain qui sont susceptibles d’entrer en contact avec le cobot et vous assurer que, même à sa vitesse maximale, la force d’impact potentielle reste en deçà des limites fixées pour ces zones spécifiques.

Comme le montre ce concept, la hauteur et la trajectoire du bras robotique sont des paramètres cruciaux. Un cobot travaillant à hauteur de visage devra être beaucoup plus lent ou avoir des seuils de force plus bas qu’un cobot travaillant au niveau de la taille. La validation de ces forces se fait via une procédure rigoureuse :

1. Identifier toutes les zones de contact possibles entre le robot et l’opérateur.
2. Consulter les seuils de la norme ISO/TS 15066 pour chacune de ces zones.
3. Mesurer la force de contact réelle avec un dynamomètre lors des tests.
4. Comparer les mesures aux seuils autorisés.
5. Ajuster la vitesse, la masse de l’outil ou la trajectoire si les limites sont dépassées.

Vibrations du sol : quand le passage du chariot élévateur met le cobot en sécurité

Parfois, la cause de l’arrêt n’est ni le programme, ni un contact humain. L’environnement industriel est « bruyant », non seulement sur le plan sonore, mais aussi vibratoire. Les capteurs de force situés dans les articulations du cobot sont extrêmement sensibles. Ils peuvent interpréter une vibration soudaine du sol comme une force externe anormale, et donc une collision potentielle.

Le passage d’un chariot élévateur peut déclencher l’arrêt d’un cobot trop sensible.

– Automatisme-Robotique.com, Guide sur la robotique industrielle et l’intégration

Ce phénomène est courant dans les ateliers où des machines lourdes (presses, etc.) ou des véhicules logistiques opèrent à proximité. Le cobot, fixé au sol, ressent cette « empreinte vibratoire » de l’usine. Si son seuil de détection est trop bas, il ne fait pas la différence entre cette perturbation ambiante et un contact réel. Plutôt que de simplement augmenter les seuils, une approche plus fine consiste à « éduquer » le robot sur son environnement.

Plusieurs solutions, souvent combinées, permettent de résoudre ce problème :

1. Solution passive : L’installation de plots ou de silentblocs anti-vibrations sous le socle du robot est la première étape pour l’isoler mécaniquement des secousses du sol.
2. Solution logicielle : La plupart des contrôleurs de cobots intègrent des filtres logiciels. Ils permettent d’ignorer des fréquences spécifiques, comme celles typiques d’un chariot élévateur, sans altérer la détection d’un contact humain.
3. Calibration de l’environnement : Une technique avancée consiste à faire fonctionner le robot à vide pour enregistrer le « bruit de fond » vibratoire de l’usine. Le système apprend ainsi à reconnaître les perturbations normales et à ne plus déclencher d’arrêt de sécurité pour ces dernières.

Cobot sûr mais outil dangereux : comment protéger l’opérateur d’une lame montée sur un robot collaboratif ?

C’est l’un des plus grands malentendus de la cobotique. Un cobot certifié PFL garantit que le bras robotique lui-même aura un contact inoffensif. Mais il ne garantit en rien la sécurité de l’application dans son ensemble. Si vous montez une lame, une pointe de soudure chaude, un préhenseur avec des arêtes vives ou une meuleuse sur ce même cobot, l’application devient intrinsèquement dangereuse, quelle que soit la force limitée du bras.

La sécurité est ici dissociée : le robot est sûr, mais l’effecteur terminal (l’outil) ne l’est pas. La norme est très claire à ce sujet, comme le souligne cette mise en garde cruciale d’AMD Machines, un expert en sécurité robotique. La citation originale en anglais est particulièrement directe :

PFL does not make the end effector safe. A cobot carrying a sharp tool, a hot welding tip, or an unguarded grinder can cause injury regardless of force limiting.

– AMD Machines, Robot Safety Standards: ISO 10218 and TS 15066 Explained

En clair : la limitation de force ne rend pas l’outil sûr. Un cobot transportant un outil tranchant, une pointe de soudage chaude ou une meuleuse non protégée peut causer des blessures quelle que soit la limitation de force. L’analyse de risque doit donc impérativement inclure l’outil. Les solutions impliquent souvent d’ajouter une couche de sécurité supplémentaire, soit passive (carters, protections en matériaux souples), soit active (capteurs sur l’outil, barrières immatérielles).

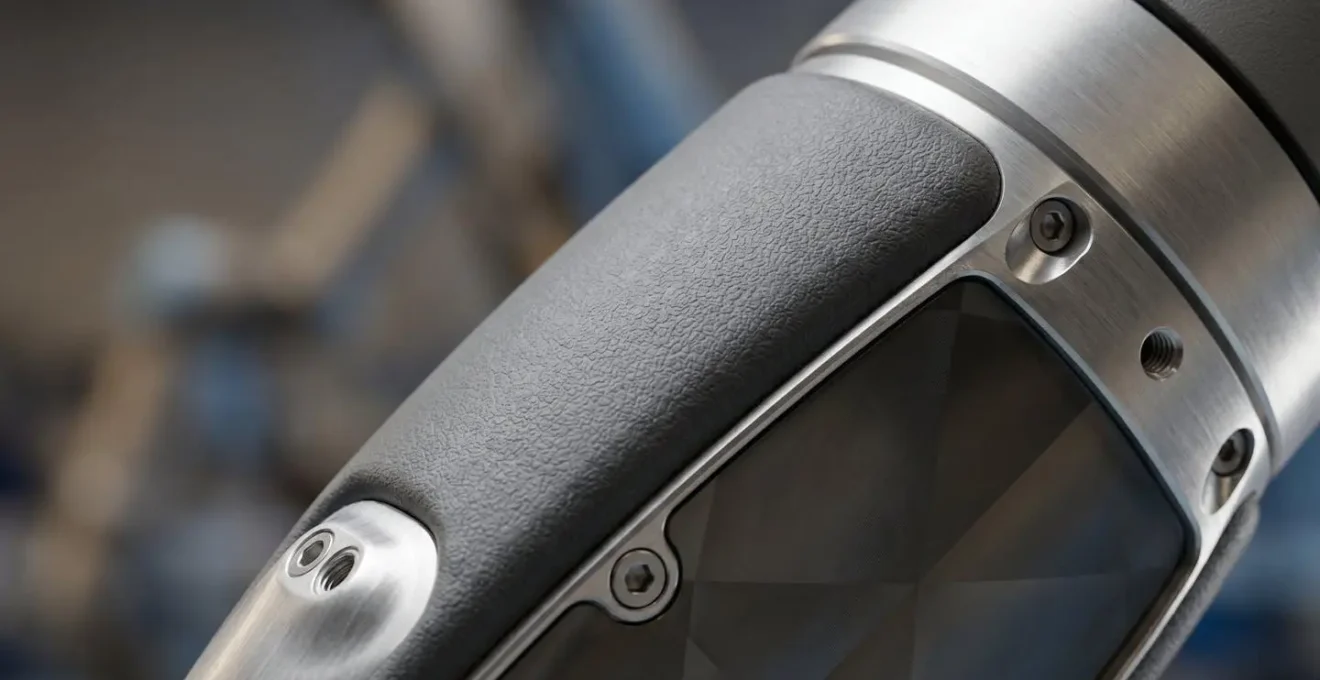

La conception de l’outil est donc aussi importante que le choix du cobot. Un design aux formes arrondies, sans arêtes vives, et avec des mécanismes de protection intégrés est indispensable pour toute application collaborative où l’outil lui-même présente un risque de coupure, de brûlure ou de pincement.

Redémarrage après contact : faut-il un bouton poussoir ou une simple poussée sur le bras ?

Une fois que le cobot s’est arrêté par sécurité, la manière dont il redémarre a un impact direct sur la fluidité du travail et la productivité. Deux méthodes principales coexistent, et le choix dépend de l’analyse de risque. Cette décision influence non seulement le temps de cycle mais aussi la culture de sécurité autour du poste de travail. Une bonne intégration informatique à ce niveau entraîne une diminution notable des arrêts liés aux incidents et améliore la disponibilité globale.

La première option est le redémarrage par action manuelle. Après un arrêt, l’opérateur doit consciemment appuyer sur un bouton poussoir, souvent situé sur le panneau de commande ou une télécommande, pour réarmer le système et relancer le cycle. Cette méthode est la plus sûre et la plus courante. Elle force l’opérateur à prendre un instant pour vérifier que la cause de l’arrêt a été résolue et que la zone est dégagée avant de relancer le mouvement. C’est l’approche à privilégier pour les applications à haut risque ou lorsque l’opérateur n’est pas censé interagir constamment avec le robot.

La seconde option, offerte par de nombreux cobots, est le redémarrage par « guidage manuel » ou poussée. Après un contact mineur, l’opérateur peut simplement pousser légèrement le bras du robot pour lui signifier que tout va bien, et le cycle reprend automatiquement. Cette méthode est extrêmement fluide et intuitive, idéale pour les applications où l’opérateur collabore très étroitement avec le robot (ex: assemblage conjoint). Cependant, elle ne doit être utilisée que si l’analyse de risque le permet, car elle supprime l’étape de validation consciente du réarmement.

Le choix n’est pas anodin : un bouton poussoir peut sembler contraignant mais il renforce la procédure de sécurité. Une reprise par poussée favorise la productivité mais exige une formation et une discipline accrues de la part de l’opérateur.

Quand brider la vitesse du cobot pour rester conforme aux normes de contact ?

La force d’un impact est directement liée à deux facteurs : la masse en mouvement (bras du robot + outil + pièce) et la vitesse. Si vous ne pouvez pas réduire la masse, le seul levier qu’il vous reste pour rester sous les seuils de force de la norme ISO/TS 15066 est de brider la vitesse du robot. C’est souvent la solution la plus simple à mettre en œuvre, mais elle a une conséquence directe sur le temps de cycle et donc sur la productivité.

En pratique, la plupart des cobots PFL opèrent à des vitesses allant de 250 mm/s à 1 000 mm/s en mode collaboratif. Les charges utiles plus élevées et les outils plus volumineux imposent systématiquement des vitesses plus faibles pour garantir un contact inoffensif. La vitesse maximale théorique d’un cobot (qui peut atteindre plusieurs mètres par seconde) n’est quasiment jamais utilisée en application collaborative PFL. Elle est réservée à des modes de fonctionnement où l’opérateur est protégé par des barrières physiques ou immatérielles.

Le bridage de la vitesse n’est pas forcément constant. Une programmation intelligente peut permettre au robot de se déplacer rapidement lorsqu’il est loin de la zone d’interaction avec l’opérateur, et de ralentir considérablement à l’approche de cette zone. Cette « vitesse adaptative » est un excellent compromis. Elle permet de gagner un temps précieux sur les mouvements de transition tout en garantissant une sécurité maximale lors de la phase de collaboration.

Une réduction de la vitesse peut entraîner une limitation de la cadence et donc créer une perte de productivité.

– Niryo, Sécurité cobotique : normes et cadre réglementaire

Cette citation souligne le compromis central : chaque milliseconde gagnée sur le temps de cycle doit être pesée face au risque potentiel. L’optimisation ne consiste pas à aller le plus vite possible, mais à trouver la vitesse la plus élevée qui reste garantie conforme aux normes après analyse de risque.

Peau tactile : transformer un robot industriel classique en robot collaboratif sûr

Que faire si vous avez besoin de la vitesse et de la charge utile d’un robot industriel classique, mais aussi de la capacité à collaborer ponctuellement avec un opérateur ? La technologie PFL native des cobots atteint ici ses limites. Une solution innovante émerge : la peau tactile sensitive. Il s’agit d’un revêtement, souvent composé de capteurs capacitifs ou de pression, qui peut être installé sur un robot industriel standard.

Cette peau agit comme un système nerveux périphérique. Au lieu de détecter les surcharges au niveau des moteurs dans les articulations (comme un cobot PFL), elle détecte le contact précisément là où il se produit. Dès qu’une pression est exercée sur sa surface, elle envoie un signal d’arrêt d’urgence au contrôleur du robot. Cette approche permet de créer des robots « hybrides », capables d’opérer à pleine vitesse quand personne n’est dans leur zone, et de passer en mode collaboratif sécurisé par le contact dès qu’une interaction est nécessaire.

La plateforme Compositadour s’est par exemple dotée d’un tel système, transformant un robot industriel en une machine collaborative. L’avantage est de pouvoir alterner entre un mode industriel haute performance et un mode collaboratif où les collisions sont rendues inoffensives grâce à la peau, comme le détaille cette étude de cas sur leur robot hybride.

Cette technologie offre des avantages distincts par rapport au PFL natif, notamment une détection plus précise du point d’impact et la capacité de moderniser un parc de robots existants.

Certification tiers vs Auto-certification : pourquoi exiger un certificat TÜV pour votre cobot ?

Lorsque vous choisissez un cobot, le fabricant vous assurera qu’il est « sûr » et « conforme ». Mais comment en être certain ? Il existe deux niveaux de validation : l’auto-certification, où le fabricant déclare lui-même la conformité de son produit, et la certification par un organisme tiers. Pour une application PFL, cette deuxième option est un gage de confiance et de rigueur indispensable.

Des organismes notifiés comme le TÜV, UL, l’Apave ou Bureau Veritas sont des experts indépendants. Lorsqu’ils certifient un cobot, ils ne se contentent pas de lire la documentation du fabricant. Ils effectuent des tests rigoureux et indépendants pour vérifier que les fonctions de sécurité (comme l’arrêt sur détection de force) répondent bien aux exigences des normes, notamment la norme ISO 13849. Cette norme définit des niveaux de performance de sécurité (PL, « Performance Level »). Pour une application collaborative, un niveau PL=d avec une Catégorie 3 est généralement requis. Un certificat TÜV atteste que le cobot atteint ce niveau de fiabilité.

Exiger un tel certificat vous protège. Il transfère une partie de la responsabilité de la preuve de conformité du composant « robot » vers un expert reconnu. Cela ne vous dispense pas de réaliser votre propre analyse de risque pour l’application finale (le robot + son outil dans votre usine), mais cela vous assure de partir sur une base matérielle saine et éprouvée. C’est une assurance qualité qui simplifie grandement votre propre processus de mise en conformité CE de la cellule robotisée complète.

Pour mettre en pratique ces conseils et garantir la conformité de votre installation, l’étape suivante consiste à réaliser ou à faire réaliser une analyse de risque complète de votre application collaborative, en vous appuyant sur ces nouvelles connaissances pour dialoguer efficacement avec vos intégrateurs et fournisseurs.
