Contrairement à l’idée reçue, le choix entre SCARA et Delta ne se résume pas à un duel vitesse contre rigidité. La décision se joue sur les compromis physiques invisibles.
- L’architecture SCARA offre une rigidité verticale supérieure, mais son point faible est l’inertie de rotation de son dernier axe, qui limite sa dynamique.
- Le robot Delta, ultrarapide grâce à sa structure parallèle légère, sacrifie la force de poussée et présente des défis de maintenance spécifiques à ses bras en composite.
Recommandation : Analysez votre cycle non pas sur la vitesse de pointe, mais sur l’impact de l’inertie du préhenseur et la nécessité d’une force d’assemblage verticale pour faire le bon arbitrage.
Pour un ingénieur process, arbitrer entre un robot SCARA et un robot Delta pour une cellule d’assemblage rapide ressemble souvent à un dilemme. D’un côté, le Delta, avec sa cinématique parallèle, promet des cadences vertigineuses, idéales pour le pick-and-place. De l’autre, le SCARA, avec son bras articulé horizontal, est réputé pour sa robustesse et sa précision en assemblage. Le débat semble se cantonner à une opposition simple : la vitesse brute contre la force contrôlée. Cette vision, bien que courante, est dangereusement réductrice. Elle occulte les compromis physiques fondamentaux qui distinguent vraiment ces deux architectures.
La discussion dépasse largement les spécifications de charge utile et de portée. Elle doit intégrer des facteurs dynamiques bien plus subtils. Le véritable enjeu ne réside pas dans la vitesse maximale affichée sur une brochure, mais dans la capacité du robot à maintenir sa performance une fois équipé de son outil, confronté aux contraintes de son environnement et aux exigences spécifiques de la tâche, comme l’assemblage par pression. Et si le facteur décisif n’était pas la vitesse, mais plutôt la gestion de l’inertie ? Si la clé du choix se cachait dans la physique du mouvement lui-même, dans les contraintes invisibles qui s’exercent sur les axes à chaque cycle ?
Cet article propose de dépasser la comparaison de surface. Nous allons disséquer les forces et les faiblesses structurelles de chaque robot pour vous donner les clés d’une décision éclairée. En analysant les points de rupture, les standards de mesure de performance et les impacts des choix périphériques comme la vision, vous comprendrez pourquoi le diable se cache véritablement dans les détails de la cinématique.
Pour vous guider dans cette analyse comparative, nous aborderons les points techniques cruciaux qui distinguent ces deux architectures robotiques. Chaque section met en lumière un compromis ou un avantage décisif pour vous aider à choisir la solution la plus pertinente pour votre besoin d’assemblage vertical.
Sommaire : Le duel technique SCARA vs Delta pour l’assemblage
- Zone morte arrière : le piège de l’implantation SCARA à connaître absolument
- Inertie Z : pourquoi la rotation de la pince (axe 4) est le point faible du SCARA ?
- Cycle d’Adepte (25-300-25) : comprendre le standard de mesure de vitesse des robots rapides
- Assemblage par pression : quand la rigidité du SCARA sur l’axe Z fait la différence
- Caméra fixe ou embarquée sur le bras : quel choix pour ne pas ralentir le SCARA ?
- Bras carbone : comment détecter les micro-fissures après un crash avant qu’ils ne cassent ?
- Synchronisation convoyeur : prendre une pièce qui bouge à 1m/s comme si elle était à l’arrêt
- Packaging haute vitesse : comment atteindre 150 coups/minute sans transformer vos biscuits en miettes ?
Zone morte arrière : le piège de l’implantation SCARA à connaître absolument
L’un des premiers aspects à considérer lors de l’intégration d’un robot SCARA est sa géométrie de travail. Contrairement à un robot 6 axes, un SCARA standard possède une « zone morte » à l’arrière, une zone de son enveloppe de travail qu’il ne peut pas atteindre. Cette limitation est due à la butée mécanique de son premier axe (l’épaule). Cette contrainte, si elle est mal anticipée, peut complexifier l’agencement de la cellule, notamment l’alimentation en pièces ou l’évacuation des produits finis, en créant une surface au sol inexploitable juste derrière le robot.
Cette particularité historique impose une réflexion sur l’implantation globale de la ligne. Cependant, les constructeurs ont conscience de ce handicap et développent des solutions innovantes pour le contourner. Certains modèles, grâce à une conception mécanique astucieuse, parviennent à éliminer quasi totalement cette contrainte. Par exemple, certains robots SCARA modernes comme le RS4 d’Epson éliminent cette zone morte grâce à leur design innovant, offrant un espace de travail de 777mm de diamètre sans limitation d’accès. Cette architecture permet au bras de passer « sous lui-même » pour couvrir 360° de son enveloppe.
Une autre approche radicale pour s’affranchir de ce problème est de changer le plan de montage. Comme le souligne FANUC Europe Corporation à propos de sa série SR :
Le SR-3iA/U, un robot monté au plafond, redéfinit l’efficacité grâce à son fonctionnement rapide et précis, éliminant la ‘zone morte’ généralement associée aux robots SCARA traditionnels.
– FANUC Europe Corporation, Documentation technique robots SCARA série SR
Cette configuration inversée libère entièrement l’espace au sol, offrant un accès optimal à toute la zone de travail, un avantage considérable pour les cellules denses où chaque centimètre carré compte. Le piège de la zone morte n’est donc pas une fatalité, mais un paramètre de conception à intégrer dans le choix du modèle de SCARA.

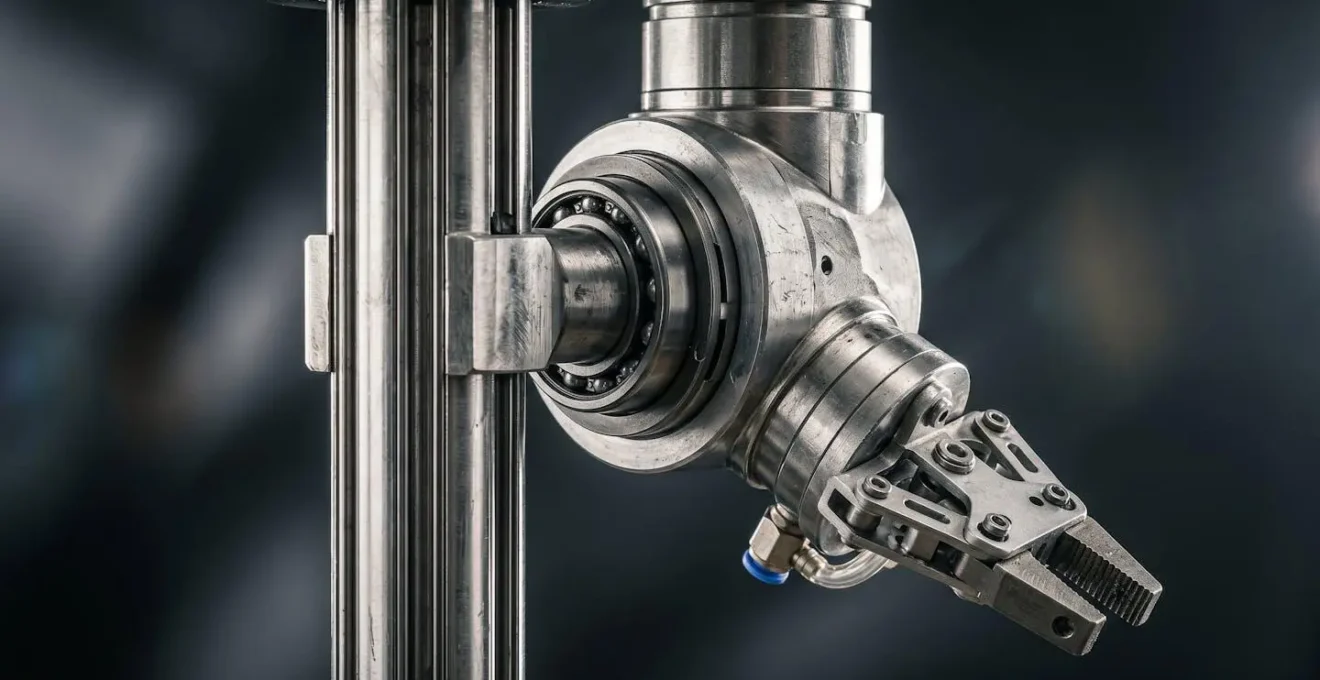

Inertie Z : pourquoi la rotation de la pince (axe 4) est le point faible du SCARA ?
Si la structure du SCARA est un atout pour la rigidité, elle génère son principal point faible en dynamique : l’inertie sur l’axe de rotation vertical (axe 4). Le SCARA est une architecture en série : son dernier axe, qui gère la rotation du préhenseur, est en porte-à-faux au bout de la structure. Cela signifie que la masse du préhenseur et de la pièce manipulée est déportée, créant un moment d’inertie important que le moteur de l’axe 4 doit vaincre à chaque accélération et décélération.
Ce phénomène physique a des conséquences directes sur la performance. Plus le préhenseur est lourd ou excentré, plus l’inertie est grande. Pour maintenir la précision et éviter les oscillations en fin de mouvement, le contrôleur du robot doit brider la vitesse et l’accélération de cet axe. C’est le goulet d’étranglement dynamique du SCARA. Pour une simple prise et dépose sans rotation, le SCARA est extrêmement rapide. Mais dès que le cycle impose une rotation de la pièce, le temps de cycle global peut se dégrader de manière significative.
À l’inverse, un robot Delta n’a pas ce problème. Sa plateforme mobile est actionnée par trois ou quatre bras légers en parallèle. Le préhenseur est centré et les moteurs, fixes sur le bâti, n’ont à mouvoir que la masse très faible des bras en fibre de carbone. L’inertie est donc intrinsèquement bien plus faible, ce qui lui permet d’atteindre des accélérations et des vitesses de rotation bien supérieures sans sacrifier la stabilité. L’ingénieur process doit donc analyser précisément son cycle : si une rotation rapide et répétée de l’outil est nécessaire, le Delta prend un avantage décisif.
Cycle d’Adepte (25-300-25) : comprendre le standard de mesure de vitesse des robots rapides
Comparer les robots uniquement sur leur vitesse maximale en mm/s est une erreur classique. Cette valeur, souvent mise en avant, ne reflète en rien la performance réelle dans une application. Pour évaluer objectivement la rapidité d’un robot pick-and-place, l’industrie s’est dotée d’un standard de fait : le cycle « Adept » ou cycle 25-300-25. Ce test normalisé permet de comparer les architectures sur une base commune et représentative d’une tâche de va-et-vient.
Le cycle consiste en un mouvement simple : le robot descend de 25 mm pour saisir un objet, le déplace horizontalement de 300 mm, le dépose en descendant de 25 mm, puis revient à sa position initiale. Le nombre de ces cycles complets que le robot peut effectuer en une minute (coups/minute ou cpm) donne une mesure fiable de sa productivité. C’est un indicateur bien plus pertinent que la vitesse de pointe car il intègre les phases d’accélération, de décélération et de stabilisation, qui constituent la majeure partie du temps de cycle.
Ce standard a été historiquement popularisé par Adept Technology, un pionnier de la robotique rapide. Comme l’indiquait la société dans un communiqué, ce benchmark est une référence de longue date :
The record robotic performance threshold was set using the 25mm x 300mm x 25mm standard cycle. The industry has long benchmarked speeds using this quantifier.
– Adept Technology, Communiqué de presse sur le robot Quattro
Sur ce terrain, les robots Delta sont les champions incontestés. Leur faible inertie leur permet d’atteindre des cadences extrêmes. À titre d’exemple, le robot Adept Quattro a franchi la barrière des 300 cycles par minute, soit 5 coups par seconde, un record à l’époque. Un SCARA, même très performant, peinera à dépasser les 150-200 cpm sur le même cycle. Pour un ingénieur, exiger la performance sur ce cycle standard est le meilleur moyen d’obtenir une comparaison objective entre différentes offres.
Assemblage par pression : quand la rigidité du SCARA sur l’axe Z fait la différence
Si le robot Delta domine en vitesse pure, le SCARA reprend l’avantage de manière écrasante sur un point crucial pour l’assemblage : la rigidité verticale. La conception même du SCARA, avec un axe Z (le « fourreau ») indépendant et robuste, lui confère une capacité à exercer des forces de poussée importantes et contrôlées. Cette caractéristique est fondamentale pour toutes les opérations d’insertion, d’emmanchement, de clipsage ou de vissage qui nécessitent d’appliquer un effort précis le long de l’axe vertical.
Un robot Delta, avec sa structure parallèle légère, est conçu pour la vitesse, pas pour la force. Tenter d’exercer une pression significative avec un Delta risque de provoquer une flexion de ses bras en carbone, une perte de précision, voire une dégradation prématurée de ses articulations. Sa force est dans l’agilité, pas dans la puissance. Le SCARA, lui, est bâti pour cela. Certains modèles sont capables de performances impressionnantes. Par exemple, pour des applications exigeantes, le robot peut exercer une force de poussée jusqu’à 150 N, ce qui est amplement suffisant pour de nombreuses tâches d’assemblage dans l’électronique ou l’automobile.
Cette rigidité structurelle se double d’une répétabilité exceptionnelle. Parce que sa structure est moins sujette aux déformations et aux vibrations sous charge, le SCARA peut garantir un retour à la même position avec une précision de l’ordre de ±0.01 mm. Cette constance est primordiale pour les assemblages de haute précision où le moindre écart peut entraîner un défaut de production. Le choix est donc clair : si votre application implique d’appliquer une force verticale, même modérée, l’architecture SCARA est non seulement préférable, mais souvent indispensable pour garantir la qualité et la fiabilité du process.

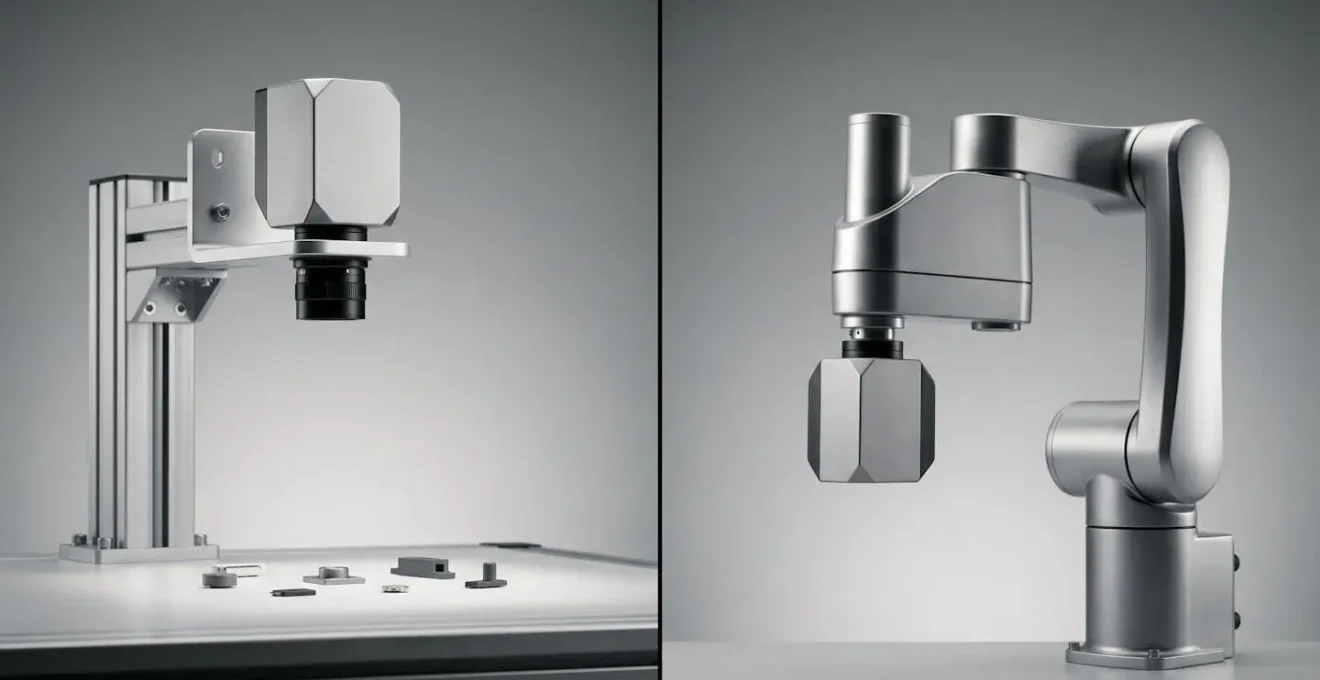

Caméra fixe ou embarquée sur le bras : quel choix pour ne pas ralentir le SCARA ?
L’intégration de la vision industrielle est devenue un standard. Mais pour un robot rapide, le positionnement de la caméra n’est pas un détail : c’est un choix stratégique qui impacte directement la performance dynamique. L’ingénieur fait face à un dilemme : monter la caméra sur le bras du robot pour une précision maximale, ou la fixer au-dessus de la zone de travail pour préserver la vitesse ? Pour un SCARA, ce choix est particulièrement sensible à cause de son point faible : l’inertie en bout de bras.
Embarquer une caméra sur l’axe 4 d’un SCARA signifie ajouter de la masse (caméra, éclairage, câblage) en porte-à-faux. Comme nous l’avons vu, toute masse additionnelle à cet endroit augmente considérablement le moment d’inertie. Le contrôleur sera forcé de réduire drastiquement les accélérations pour éviter les vibrations et le dépassement de consigne (overshoot), annihilant une partie du gain de vitesse du robot. C’est le prix à payer pour avoir une image de très haute précision de la pièce juste avant la saisie, ce qui peut être nécessaire pour des ajustements fins.
La solution la plus courante pour les applications à haute cadence est donc la caméra fixe en surplomb (« eye-to-hand »). La caméra prend une image de la pièce sur le convoyeur ou dans un plateau, calcule sa position et son orientation, et envoie les coordonnées au robot. Le bras se déplace « à l’aveugle » vers la cible. Cette méthode a l’immense avantage de ne rajouter aucune masse sur le robot, qui conserve ainsi toute sa dynamique. Le compromis se situe au niveau de la précision, qui dépend de la qualité de la calibration entre le repère de la caméra et celui du robot. Pour la grande majorité des applications d’assemblage et de packaging, cette précision est largement suffisante et le gain en temps de cycle est substantiel.
Bras carbone : comment détecter les micro-fissures après un crash avant qu’ils ne cassent ?
La vitesse et la légèreté des robots Delta reposent sur un composant clé : leurs bras parallèles, presque toujours fabriqués en fibre de carbone ou autre matériau composite. Ce choix de matériau offre un rapport rigidité/poids exceptionnel, minimisant l’inertie que les moteurs doivent vaincre. Cependant, cette légèreté a un revers : la fragilité en cas de choc. Un crash, même apparemment mineur, peut créer des micro-fissures internes dans la structure composite, invisibles à l’œil nu.
Ces dommages cachés sont une bombe à retardement. Une micro-fissure peut se propager sous l’effet des cycles de contrainte à haute fréquence jusqu’à la rupture soudaine et catastrophique du bras en pleine production. Les conséquences vont de l’arrêt de ligne coûteux à la destruction potentielle de l’outillage, voire à la contamination de la production. Une inspection rigoureuse après chaque collision est donc non négociable. Mais comment détecter ce qui est invisible ?
Pour un ingénieur de maintenance, plusieurs techniques de contrôle non destructif (CND) existent, des plus simples aux plus complexes. Le premier réflexe est une inspection visuelle minutieuse avec une source de lumière rasante pour chercher d’éventuels éclats ou blanchiments de la résine, signes d’un délaminage. Ensuite, le « tap test » ou test acoustique est une méthode simple et efficace : en tapotant doucement le long du bras avec une petite pièce de monnaie, un changement de son (passant d’un « tic » clair et sec à un « poc » sourd et mat) indique une zone de délaminage interne. Pour des contrôles plus poussés, des méthodes comme les ultrasons ou la thermographie infrarouge peuvent être employées pour cartographier précisément l’intégrité de la structure composite.
Plan d’action : inspection post-crash pour bras en composite
- Documentation du choc : Noter immédiatement la vitesse, la nature de l’obstacle et le point d’impact sur le bras.
- Inspection visuelle : Démonter le bras et l’examiner sous une forte lumière en cherchant des éclats, des fissures de surface ou des zones de blanchiment.
- Test acoustique (« Tap Test ») : Tapoter systématiquement le bras tous les centimètres avec une pièce de monnaie et écouter les variations de son indiquant un délaminage.
- Vérification des fixations : Inspecter les inserts métalliques aux extrémités du bras pour déceler tout jeu ou fissure qui pourrait indiquer un arrachement.
- Validation fonctionnelle : Remonter le bras et exécuter un programme de test à vitesse réduite en surveillant les vibrations ou trajectoires anormales avant de reprendre la production.
Synchronisation convoyeur : prendre une pièce qui bouge à 1m/s comme si elle était à l’arrêt
L’une des applications les plus emblématiques des robots rapides est le « line tracking » ou suivi de convoyeur. Le défi est de saisir ou de déposer des produits sur une bande transporteuse en mouvement continu, sans jamais l’arrêter. Cette prouesse est rendue possible par une parfaite synchronisation logicielle et matérielle entre le robot, le système de vision et le convoyeur. Le robot adapte en temps réel sa trajectoire pour que son préhenseur se déplace à la même vitesse et dans la même direction que la cible, créant une fenêtre de temps où le mouvement relatif entre la pince et l’objet est nul.
Dans ce domaine, la faible inertie et la grande agilité du robot Delta en font le roi incontesté. Pour suivre une pièce sur un convoyeur rapide, le robot doit être capable d’accélérations fulgurantes pour « rattraper » la cible, se synchroniser, effectuer son opération (prise ou dépose), puis revenir à sa position d’attente. Les SCARA peuvent effectuer du suivi de convoyeur, mais leur dynamique est souvent limitée à des vitesses de bande plus faibles. La capacité d’accélération d’un Delta est simplement dans une autre catégorie. En effet, les robots Delta peuvent atteindre des vitesses impressionnantes allant jusqu’à 10 m/s pour l’OMRON Adept Quattro, leur permettant de gérer des flux de production extrêmement rapides.
La clé logicielle de cette application est la fonction de « conveyor tracking », une option standard sur la plupart des contrôleurs de robots modernes. Comme l’explique Yaskawa America Inc. :
On the controller side, look for a conveyor tracking feature, which allows the robot to synchronize with a moving conveyor to pick and place.
– Yaskawa America Inc., Article technique sur les bénéfices des robots SCARA
Cette fonction utilise les informations d’un codeur monté sur le convoyeur pour connaître sa vitesse exacte à chaque instant. Combinée aux coordonnées de la pièce fournies par la vision, elle permet au robot de calculer la trajectoire d’interception parfaite. Si votre application exige de manipuler des produits sur un flux continu à haute vitesse, le robot Delta est quasi systématiquement la solution la plus performante.
À retenir
- Le choix SCARA vs. Delta est un arbitrage entre la rigidité verticale (SCARA) et la vitesse dynamique pure (Delta).
- L’inertie du préhenseur sur l’axe 4 est le principal facteur limitant la performance d’un SCARA en cycle rapide avec rotation.
- Ne comparez jamais les vitesses maximales ; fiez-vous au temps de cycle sur une trajectoire standardisée comme le cycle 25-300-25.
Packaging haute vitesse : comment atteindre 150 coups/minute sans transformer vos biscuits en miettes ?
Dans l’industrie agroalimentaire ou pharmaceutique, le packaging à haute cadence est un défi constant. Il ne s’agit pas seulement d’aller vite, mais aussi de manipuler des produits souvent fragiles avec délicatesse. Atteindre des cadences de 150 coups par minute ou plus, tout en s’assurant que des biscuits ne finissent pas en poudre ou que des flacons ne s’entrechoquent pas, est un exercice d’équilibriste où le choix du robot est déterminant.
Les robots Delta excellent dans cette tâche grâce à leur capacité à générer des mouvements extrêmement rapides et fluides, avec des accélérations et décélérations contrôlées qui minimisent les « à-coups » (jerk) transmis au produit. Leur légèreté est un atout pour préserver l’intégrité des objets manipulés. Couplés à des systèmes de vision et de suivi de convoyeur, ils peuvent trier et emballer des produits arrivant en vrac à une vitesse qu’aucun opérateur humain ne pourrait soutenir sur la durée.
Le robot SCARA n’est cependant pas exclu de ces applications. Pour des cadences légèrement inférieures ou des produits plus robustes, il représente une alternative fiable et souvent plus économique. Combiné à un système d’alimentation performant, comme un bol vibrant, un SCARA peut tout à fait soutenir des rythmes de production élevés. En France, on observe que les robots SCARA combinés à des systèmes d’alimentation vibrants peuvent atteindre des cadences allant jusqu’à 120 cycles/minute. La décision dépendra donc de la cadence cible absolue et de la fragilité du produit. Pour des biscuits délicats à plus de 200 cpm, le Delta s’impose. Pour des pièces plastiques à 100 cpm, le SCARA peut être la solution la plus pertinente.
Au-delà de la vitesse brute, la constance est un argument majeur. Comme le souligne MFG Robots, « Les robots Delta sont précis et effectuent leurs tâches de manière répétée. Leur précision et leur répétabilité leur confèrent des performances constantes dans le temps par rapport aux opérateurs manuels. » Cette fiabilité garantit une qualité de production stable, 24h/24, un facteur décisif pour le calcul du retour sur investissement.
Pour optimiser votre ligne d’assemblage ou de packaging, le choix final entre SCARA et Delta doit donc reposer sur une analyse fine et chiffrée de votre application spécifique, bien au-delà des fiches techniques. L’étape suivante consiste à modéliser votre cycle et à quantifier les contraintes pour faire le bon investissement.
