Robot Delta : l’équation de la vitesse pure pour le tri léger et ses points de rupture

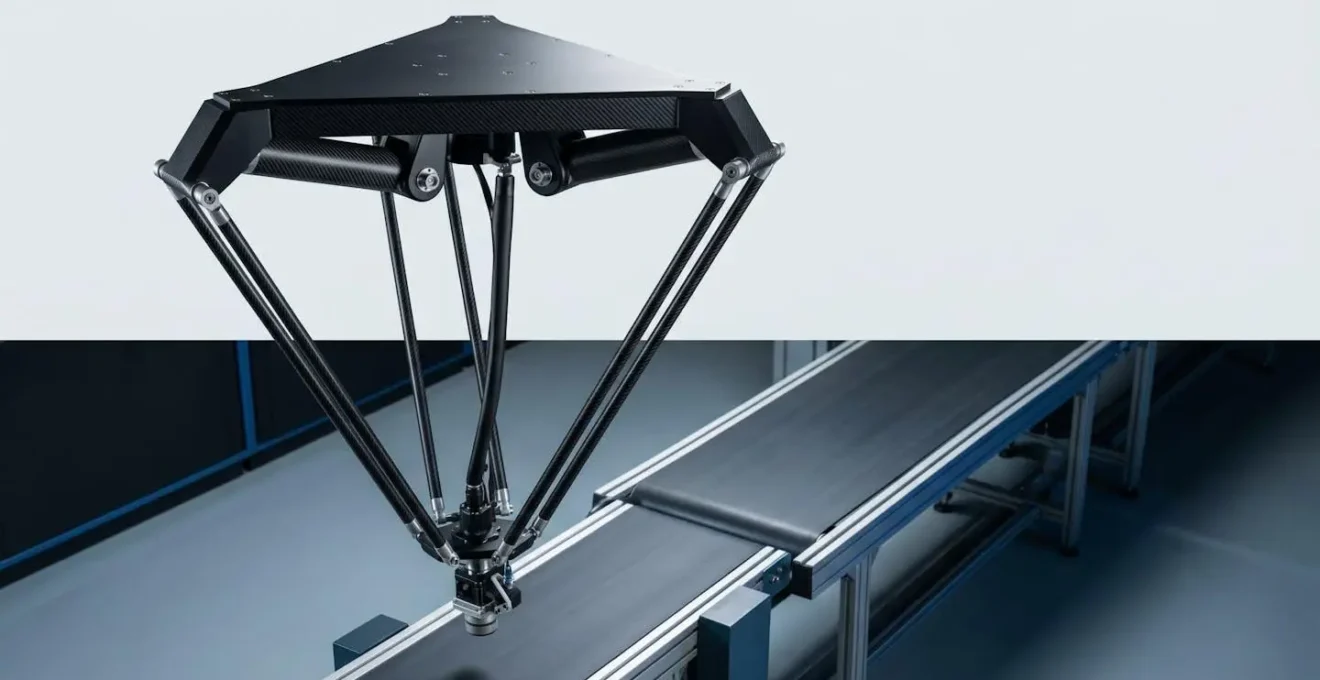

Pour un ingénieur projet, le choix d’une cinématique robotique est une décision stratégique. Face à un besoin de tri à haute cadence, le robot Delta, ou « robot araignée », s’impose souvent comme la solution évidente. Son architecture parallèle lui confère une capacité d’accélération et une vitesse de cycle que les robots série (comme les SCARA ou les 6 axes) peinent à égaler. Cette vélocité est essentielle dans des secteurs comme l’agroalimentaire, l’électronique ou le packaging, où chaque milliseconde compte.

Cependant, la plupart des analyses s’arrêtent à cette comparaison de vitesse de pointe. Elles omettent une réalité fondamentale que tout concepteur de ligne doit maîtriser : la vitesse du Delta n’est pas un avantage absolu, mais un pic de performance atteint au prix de compromis mécaniques radicaux. Ignorer ces compromis, c’est s’exposer à des pannes prématurées, des coûts de maintenance imprévus et, au final, une performance décevante. La vraie question n’est pas « le Delta est-il plus rapide ? », mais « mon application respecte-t-elle les contraintes physiques qui permettent cette vitesse ? ».

Cet article va au-delà des fiches techniques. Nous allons disséquer les points de rupture critiques d’un robot Delta. Nous analyserons pourquoi la charge utile est un facteur exponentiel d’usure, comment l’enveloppe de travail est une conséquence directe de sa rigidité, et quelles sont les procédures de maintenance préventive indispensables pour garantir sa longévité. L’objectif est de vous fournir une grille d’analyse d’expert pour exploiter la vitesse pure de l’architecture parallèle, en toute connaissance de ses limites structurelles.

Pour naviguer à travers cette analyse technique, voici les points clés que nous allons aborder. Chaque section se concentre sur un point de défaillance ou un paramètre de performance critique, vous donnant les outils pour évaluer la pertinence d’un robot Delta pour votre projet spécifique.

Bras carbone : comment détecter les micro-fissures après un crash avant qu’ils ne cassent ?

Le secret de la vitesse du Delta réside dans sa très faible inertie. Les bras parallèles, qui relient la base fixe à la plateforme mobile, sont conçus pour être à la fois extrêmement rigides et incroyablement légers. C’est pourquoi la fibre de carbone est le matériau de choix. Ces bras doivent supporter des contraintes immenses : les modèles haute performance sont conçus pour que les bras en fibre de carbone haute module résistent à des accélérations allant jusqu’à 15 G, soit 15 fois l’accélération de la gravité. Cette capacité permet des changements de direction quasi instantanés.

Cependant, la grande force du composite est aussi sa faiblesse cachée. Contrairement à l’acier ou à l’aluminium qui se déforment visiblement en cas de choc, la fibre de carbone peut subir des dommages internes sans signe extérieur évident. Un crash, même mineur, peut créer des micro-fissures dans la matrice de résine ou entre les fibres. Ces dommages sont invisibles à l’œil nu mais fragilisent la structure. Le bras continue de fonctionner, mais sa résistance est compromise. Sous l’effet des cycles d’accélération et de décélération, la fissure s’agrandit jusqu’à la rupture brutale et catastrophique du bras en plein cycle de production.

L’inspection visuelle post-crash est donc cruciale mais limitée. La première méthode est l’inspection tactile et acoustique : passez un ongle sur toute la longueur du bras en exerçant une légère pression. Toute variation de texture, zone molle ou changement dans le son produit peut indiquer une délaminage interne. La seconde méthode, plus rigoureuse, est l’inspection par « tap-testing » : tapotez doucement le bras avec une petite pièce de monnaie. Un son clair et net indique une structure saine, tandis qu’un son sourd et mat (« thud ») révèle une zone endommagée. Remplacer un bras suspect est toujours moins coûteux qu’une défaillance en production.

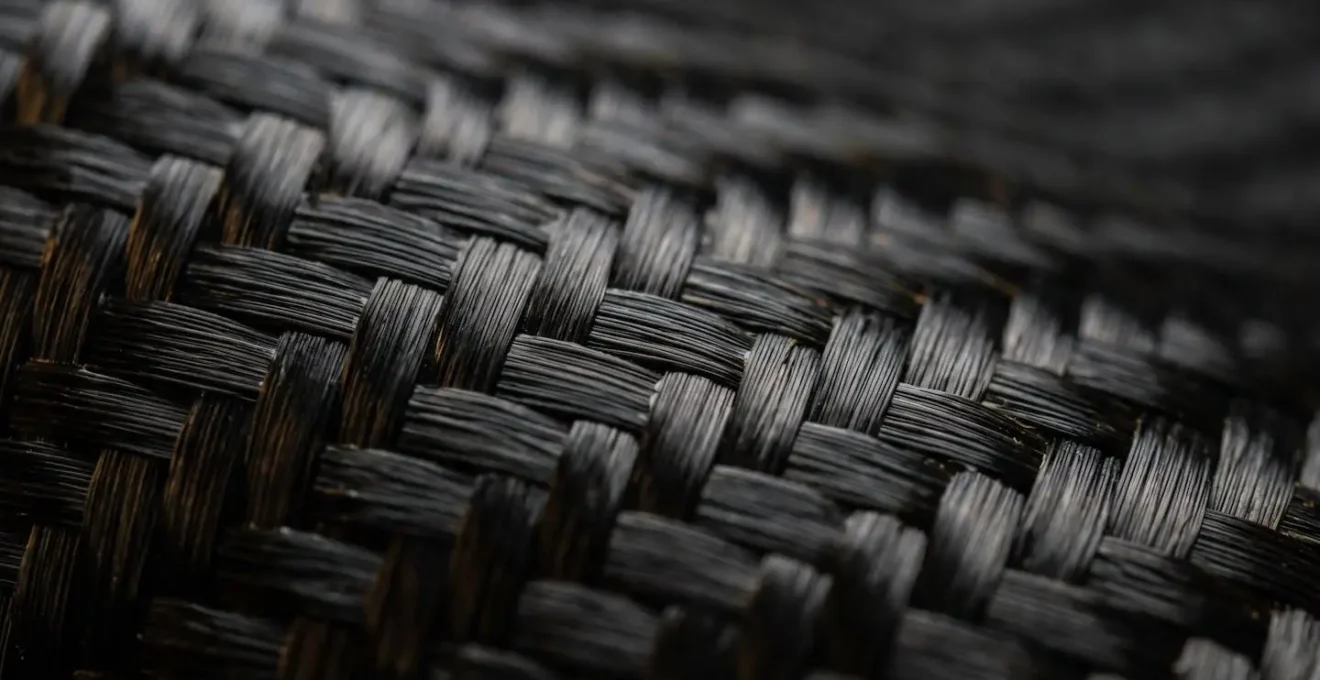

Comme le montre cette vue rapprochée, la structure tissée de la fibre de carbone est ce qui lui confère sa résistance. Ce sont ces liens qui peuvent être rompus lors d’un impact, compromettant l’intégrité de l’ensemble du bras. Un contrôle régulier est la seule assurance contre une casse imprévue.

Enveloppe de travail : pourquoi le Delta est-il si encombrant pour une si petite course utile ?

C’est l’un des paradoxes les plus frappants du robot Delta : son emprise au sol est souvent disproportionnée par rapport à son volume de travail réellement exploitable. Un robot SCARA avec un bras de 600 mm de portée couvrira une large zone circulaire, tandis qu’un Delta de taille similaire aura une enveloppe utile beaucoup plus restreinte, souvent décrite comme un « bol » ou une portion de sphère. Cette limitation n’est pas un défaut de conception, mais un compromis cinématique fondamental.

La vitesse et la précision du Delta proviennent de sa rigidité, qui est elle-même le résultat d’une structure « fermée » où plusieurs bras agissent de concert sur l’effecteur final. Comme le souligne une analyse technique de référence :

Having all the arms connected together to the end-effector increases the robot stiffness, but reduces its working volume.

– Wikipedia – Delta robot, Article technique Delta robot (EN)

En d’autres termes, plus les bras s’écartent de la position centrale verticale, plus les angles deviennent importants, ce qui réduit la rigidité de la structure et sa capacité à transmettre le couple des moteurs de manière précise. La performance maximale (vitesse et précision) est donc concentrée au centre de l’enveloppe. Les fabricants définissent le volume de travail nominal bien en deçà des limites géométriques maximales pour garantir les performances annoncées. Utiliser un Delta en périphérie de son enveloppe, c’est le forcer à travailler dans sa zone de moindre rigidité, annulant ainsi son principal avantage.

Axe de rotation central : le point faible mécanique à surveiller sur un Delta

Alors que l’attention se porte souvent sur les bras en carbone, un autre composant critique est souvent négligé : l’axe de rotation central (parfois appelé « axe 4 »). Sur de nombreux modèles de robots Delta, la translation XYZ est assurée par les trois bras principaux, mais la rotation de l’outil est gérée par un arbre télescopique indépendant qui passe au centre du robot. Cet axe est soumis à des accélérations et décélérations de rotation extrêmement rapides pour orienter la pièce pendant le transfert.

Cette conception, bien qu’efficace, crée un point d’usure mécanique. Le système d’entraînement de cet axe (souvent une courroie ou un petit réducteur) et ses guidages peuvent développer un jeu mécanique (backlash) au fil des millions de cycles. Ce jeu se traduit par une imprécision angulaire lors du placement de la pièce. Pour des applications de packaging où l’orientation doit être précise à ±1°, un jeu même faible peut entraîner des défauts de mise en boîte. Pour des applications électroniques, c’est tout simplement inacceptable.

La surveillance de ce jeu est un élément clé de la maintenance préventive. Une augmentation progressive du backlash est le signe avant-coureur d’une usure qui, si elle n’est pas corrigée, mènera à une défaillance ou à une perte de qualité de production. Il est donc primordial d’intégrer une procédure de mesure régulière dans le plan de maintenance.

Pourquoi dépasser 1kg sur un Delta standard détruit les rotules prématurément ?

La charge utile d’un robot Delta est un sujet souvent mal compris. Les fiches techniques peuvent indiquer une charge maximale, par exemple 3 kg, mais l’exploiter à cette limite pour une application à très haute cadence est une erreur. En réalité, les robots Delta standards pour applications pick-and-place rapides manipulent généralement jusqu’à 3 kg au maximum, mais la performance optimale est souvent bien en dessous. La raison est liée à l’inertie et à la conception des articulations.

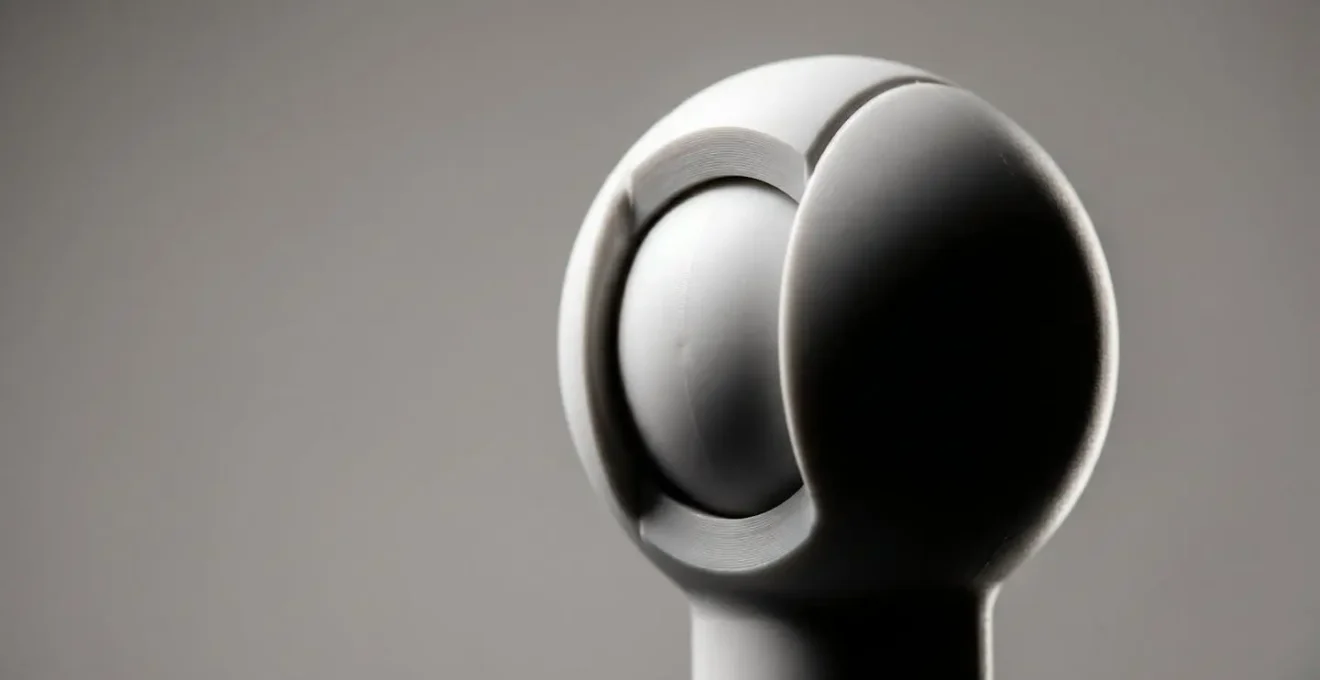

Chaque bras du Delta est connecté à la base et à la plateforme mobile via des rotules (ball joints). Ces composants critiques doivent permettre une rotation libre dans toutes les directions avec un minimum de friction, tout en étant parfaitement rigides en compression et en traction. Pour atteindre la vitesse, ces rotules sont souvent conçues en polymères autolubrifiants, légers et performants. Cependant, elles ont une limite de charge dynamique.

Le problème n’est pas le poids statique de la charge, mais la force d’inertie générée lors des accélérations et décélérations. Cette force est le produit de la masse (charge + préhenseur) par l’accélération (F=ma). Avec des accélérations de 10 G ou plus, une charge de 1 kg génère une force de 100 N (l’équivalent de 10 kg) qui vient marteler les rotules à chaque cycle. Si vous doublez la charge à 2 kg, vous doublez la force d’impact. Ce martelage constant finit par « mater » les surfaces des rotules en polymère, créant un jeu. Ce jeu, même infime, est amplifié par la cinématique et se traduit par des vibrations et une perte de précision au niveau du préhenseur. C’est un cercle vicieux : le jeu augmente les vibrations, qui à leur tour accélèrent l’usure des rotules.

Graisse alimentaire H1 : lubrifier les articulations au-dessus des aliments sans risque

L’un des domaines de prédilection du robot Delta est l’industrie agroalimentaire, pour le tri et l’emballage de produits nus. Cette application impose une contrainte majeure : l’hygiène et la sécurité alimentaire. Le robot opérant directement au-dessus des aliments, tout risque de contamination doit être éliminé. Cela concerne non seulement les matériaux du robot, mais aussi et surtout ses lubrifiants.

Les articulations et réducteurs d’un robot nécessitent une lubrification pour fonctionner correctement. Dans un environnement standard, des graisses industrielles performantes sont utilisées. Mais dans l’agroalimentaire, il existe un risque, même minime, qu’une micro-goutte de lubrifiant puisse tomber sur le produit. Pour parer à cette éventualité, la réglementation impose l’utilisation de graisses de grade alimentaire NSF H1. Ces lubrifiants sont formulés pour être non-toxiques en cas de contact accidentel et en faible quantité avec les aliments.

Les constructeurs de robots proposent des modèles spécifiquement conçus pour ce secteur. Ces versions « food-grade » intègrent plusieurs caractéristiques : des surfaces lisses et faciles à nettoyer, des matériaux résistants aux agents de lavage agressifs, et un indice de protection élevé. Par exemple, les robots Delta pour l’agroalimentaire peuvent atteindre une protection IP69K, garantissant une étanchéité totale même lors de nettoyages à haute pression et haute température. Surtout, ils sont livrés d’usine avec une lubrification entièrement H1. Comme le précise le fabricant Fanuc :

Avoid the risk of contamination with NSF-H1 food grade and benefit from top-notch performance and hygiene compliance in demanding environments.

– Fanuc Europe, Documentation technique robots Delta Fanuc

Lors de la maintenance, il est absolument critique de n’utiliser que la graisse H1 spécifiée par le constructeur. Utiliser une graisse industrielle standard, même plus performante sur le papier, annulerait la certification alimentaire du robot et créerait un risque de contamination inacceptable pour la production.

Synchronisation convoyeur : prendre une pièce qui bouge à 1m/s comme si elle était à l’arrêt

La performance d’un robot Delta ne se mesure pas seulement à sa vitesse brute, mais aussi à son intelligence d’intégration. L’une des applications les plus courantes et les plus exigeantes est le « pick and place » sur un convoyeur en mouvement (conveyor tracking). L’objectif est de saisir un produit qui défile sans jamais arrêter le flux, ce qui est la clé de la productivité.

Pour y parvenir, le système de contrôle du robot doit réaliser une prouesse : créer un référentiel mobile. Le principe est le suivant :

1. Détection : Une caméra de vision industrielle, placée en amont du robot, détecte l’arrivée d’un produit sur le convoyeur. Elle identifie sa position (X, Y) et son orientation.
2. Tracking : Un codeur (encoder) est installé sur l’axe du convoyeur. Il mesure en temps réel et avec une très grande précision la vitesse et la position du tapis.
3. Synchronisation : Le contrôleur du robot reçoit en continu les informations de la caméra et du codeur. Il calcule la trajectoire future du produit et programme une trajectoire d’interception pour le robot.
4. Interception : Le robot se déplace pour que son préhenseur arrive au-dessus du produit, puis il se synchronise parfaitement avec la vitesse du convoyeur. Pendant une fraction de seconde, le robot et le produit se déplacent à l’unisson. Du point de vue du robot, la pièce est immobile. C’est à cet instant précis qu’il descend, saisit la pièce, et remonte.

Cette technologie est ce qui permet au Delta d’atteindre des cadences de tri impressionnantes dans des conditions réelles, en s’insérant dans un flux de production continu sans jamais le rompre. C’est la fusion de la mécanique de haute vitesse et du contrôle logiciel avancé.

Cycle d’Adepte (25-300-25) : comprendre le standard de mesure de vitesse des robots rapides

Comment comparer objectivement la vitesse de deux robots « rapides » ? Les fabricants utilisent un standard de l’industrie connu sous le nom de « cycle d’Adept ». Ce test normalisé mesure le temps nécessaire pour effectuer un mouvement de « pick and place » sur une trajectoire spécifique : une descente de 25 mm, une translation horizontale de 300 mm, et une remontée de 25 mm. C’est une mesure purement mécanique, sans charge et sans actionnement de préhenseur.

Ce standard est utile pour comparer la performance cinématique brute des robots. Les meilleurs modèles affichent des temps de cycle impressionnants ; par exemple, les robots Delta KUKA atteignent un temps de cycle de seulement 0.32 secondes selon ce standard. Cependant, un ingénieur projet doit être conscient que ce chiffre est un optimum théorique et non le temps de cycle réel de l’application.

Le temps de cycle réel sera toujours plus long, car il doit inclure des étapes que le cycle Adept ignore volontairement : le temps de traitement de la vision pour localiser la pièce, le temps d’ouverture et de fermeture du préhenseur, l’impact de la charge sur l’accélération, et le temps de stabilisation pour amortir les vibrations avant de déposer la pièce avec précision. Une analyse comparative montre que l’écart entre le cycle théorique et le cycle réel peut facilement dépasser les 100%.

Le tableau suivant, basé sur une analyse comparative des performances, illustre l’écart entre le benchmark et la réalité d’une application.

Placement CMS (Composants Montés en Surface) : comment poser 50 000 composants par heure avec 50 microns de précision ?

Si l’on cherche l’application qui pousse la cinématique Delta à son paroxysme, c’est bien le placement de Composants Montés en Surface (CMS) en électronique. Ici, les deux atouts maîtres du Delta – la vitesse et la précision répétable – sont exploités à leur plein potentiel. L’objectif est de saisir des composants électroniques minuscules (parfois de moins d’un millimètre) et de les placer sur un circuit imprimé avec une précision de quelques dizaines de microns, à des cadences vertigineuses.

Dans ce domaine, les robots Delta industriels atteignent des cadences allant jusqu’à 300 cycles par minute et plus. Pour atteindre 50 000 composants par heure (CPH), soit environ 14 composants par seconde, les fabricants de machines « pick-and-place » utilisent des têtes multiples montées sur des portiques, chaque tête étant souvent un robot Delta miniaturisé. La charge est quasi nulle (le poids d’une puce électronique est négligeable), ce qui permet de maximiser l’accélération sans risquer l’usure prématurée des articulations. La course est très courte, le robot opérant dans une zone très restreinte où sa rigidité est maximale.

La recherche pousse encore plus loin ces limites. La miniaturisation est la prochaine frontière, permettant d’atteindre des performances encore plus extrêmes. Une étude remarquable illustre ce potentiel :

In 2017, researchers from Harvard’s Microrobotics Lab miniaturized it with piezoelectric actuators to 0.43 grams for 15 mm x 15 mm x 20 mm, capable of moving a 1.3 g payload around a 7 cubic millimeter workspace with a 5 micrometers precision, reaching 0.45 m/s speeds with 215 m/s² accelerations and repeating patterns at 75 Hz.

– Wikipedia, Article Delta robot – Recherche Harvard Microrobotics Lab (EN)

Cette performance, avec une accélération de plus de 21 G et une précision de 5 microns, montre que l’architecture Delta est loin d’avoir atteint ses limites. Elle reste la cinématique de choix pour toute application qui exige de la vitesse pure sur des courses courtes avec des charges très faibles. C’est la parfaite incarnation du compromis mécanique : sacrifier la portée et la charge pour une cadence et une précision maximales.

Pour exploiter la vitesse d’un robot Delta sans risque de défaillance prématurée, une analyse d’intégration détaillée est donc l’étape suivante logique. Évaluez dès maintenant la charge inertielle réelle de votre préhenseur et de votre produit pour la confronter aux spécifications dynamiques du robot, et non à sa simple charge utile maximale.
