Comment rentabiliser un bras robotique 6 axes sur des séries de moins de 500 pièces ?

En tant que patron d’un atelier d’usinage jonglant avec le « High Mix – Low Volume », vous avez probablement investi dans un bras robotique 6 axes en vous fiant à sa promesse de flexibilité. Pourtant, la réalité est souvent décevante : le robot est performant sur une longue série, mais peine à être rentable dès que les lots descendent sous les 500, voire 1000 pièces. Les temps de changement de programme s’accumulent, les réglages sont fastidieux, et la polyvalence tant vantée se transforme en un centre de coût complexe.

La plupart des intégrateurs vous parleront de programmation hors-ligne ou de cobots. Ces solutions sont pertinentes, mais elles ne sont qu’une partie de l’équation. Elles traitent les symptômes, pas la cause profonde du problème. Le véritable enjeu n’est pas d’avoir un robot « flexible », mais de construire un écosystème opérationnel qui rend cette flexibilité profitable. La rentabilité ne se trouve pas dans la vitesse maximale du robot, mais dans l’élimination systématique de chaque seconde perdue entre deux productions.

Cet article adopte une approche d’ingénieur d’application : nous n’allons pas survoler les concepts, nous allons plonger dans les détails techniques qui font la différence. Nous allons traquer les temps morts invisibles, des choix matériels initiaux jusqu’aux optimisations logicielles les plus fines. L’objectif est de vous fournir une feuille de route concrète pour transformer votre investissement robotique en un véritable avantage compétitif, même sur vos plus petites séries.

Pour naviguer efficacement à travers ces stratégies, cet article est structuré en plusieurs points clés. Chaque section aborde une facette spécifique du problème, vous donnant les outils pour diagnostiquer et optimiser votre propre cellule robotisée.

Sommaire : Maîtriser la rentabilité de votre robot 6 axes en production HMLV

• Bras 6 axes ou SCARA : lequel choisir pour une portée de 800mm en espace contraint ?
• Pourquoi vos temps de changement de série tuent la rentabilité de votre robot polyvalent ?
• Comment créer des programmes robotiques modulaires réutilisables à 90% ?
• L’erreur de trajectoire qui coûte 5000 € de réparations sur un bras articulé
• Quand remplacer le faisceau du robot : les signes d’usure invisible sur l’axe 6
• Changeur d’outil : électrique ou pneumatique pour un environnement poussiéreux ?
• Trapèze ou courbe en S (Jerk) : comment réduire les vibrations de la machine par le logiciel ?
• Comment gagner 10% de temps de cycle juste en optimisant les courbes de trajectoire ?

Bras 6 axes ou SCARA : lequel choisir pour une portée de 800mm en espace contraint ?

Le premier arbitrage critique pour rentabiliser des petites séries est le choix même de la technologie. Pour une portée de 800mm, un robot SCARA semble souvent plus rapide et moins cher. C’est une vérité… partielle. Pour des tâches de pick & place pures et planaires, le SCARA est imbattable en vitesse. Cependant, dans une logique « High Mix – Low Volume », la flexibilité future est le critère le plus important. Un robot 6 axes, même légèrement plus lent sur un cycle simple, peut effectuer des tâches impossibles pour un SCARA : vissage en angle, inspection 3D, ébavurage sur des surfaces complexes, ou simplement prendre une pièce dans une orientation non-verticale. Cette polyvalence est votre assurance pour les productions de demain.

L’erreur classique est de comparer les deux sur une seule tâche. L’approche ingénieuse consiste à évaluer le coût de l’incapacité. Si une nouvelle commande exige une manipulation complexe, un robot 6 axes la réalisera, tandis qu’un SCARA nécessitera un nouvel investissement. L’analyse comparative suivante met en évidence ces différences fondamentales pour une application à courte portée.

Cette dualité est parfaitement résumée dans une analyse d’AMD Machines, qui souligne que la flexibilité prime sur la vitesse pure. Comme le disent leurs experts dans leur article comparatif sur les robots 6 axes et SCARA : « Si votre processus exige une orientation complexe de l’outil, un robot 6 axes fonctionnant à des cycles ‘lents’ de 0,8 seconde bat toujours un SCARA qui est littéralement incapable de faire le travail. » Pour des séries courtes et variées, la capacité à dire « oui » à un nouveau projet est plus rentable que de gagner 0,2 seconde sur un projet existant.

Pourquoi vos temps de changement de série tuent la rentabilité de votre robot polyvalent ?

Voici la vérité que beaucoup d’ateliers ignorent : le goulot d’étranglement d’un robot polyvalent n’est presque jamais son temps de cycle, mais son temps de changement de série. Vous pouvez avoir le robot le plus rapide du monde, s’il faut 4 heures pour changer de production (outillage, programme, gabarits), sa performance unitaire ne sert à rien sur une série de 200 pièces. C’est ce temps d’arrêt qui détruit le Taux de Rendement Synthétique (TRS) et rend l’investissement non rentable. La chasse aux temps morts commence ici, et la méthode la plus efficace pour cela est le SMED (Single Minute Exchange of Die).

L’idée est simple : analyser chaque seconde du changement de série et transformer un maximum de tâches « internes » (réalisées robot à l’arrêt) en tâches « externes » (préparées pendant que le robot produit encore). Des gains spectaculaires sont possibles, une étude sur la méthode SMED procure des gains de 30 à 70% sur les temps de changement. Cela signifie préparer le prochain préhenseur, charger le nouveau programme sur une console déportée, et positionner les nouveaux bacs de pièces avant même d’arrêter la production en cours. L’organisation du poste de travail devient alors aussi critique que le programme du robot lui-même.

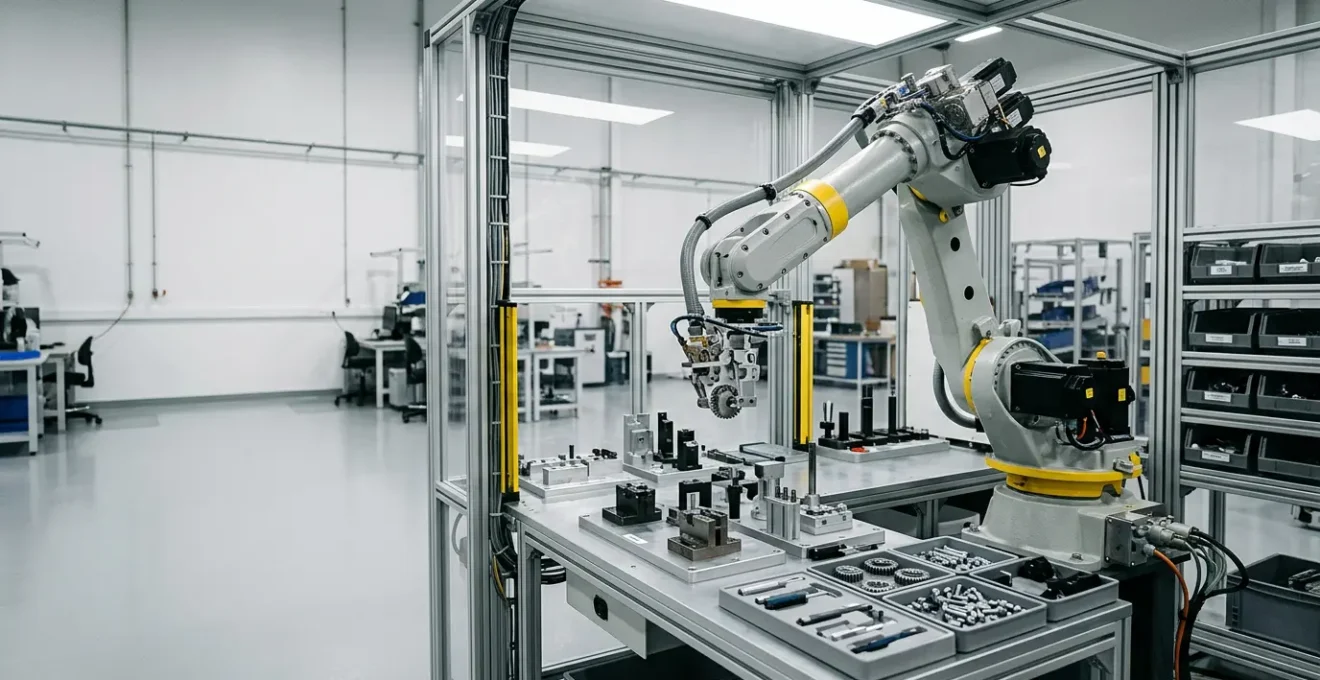

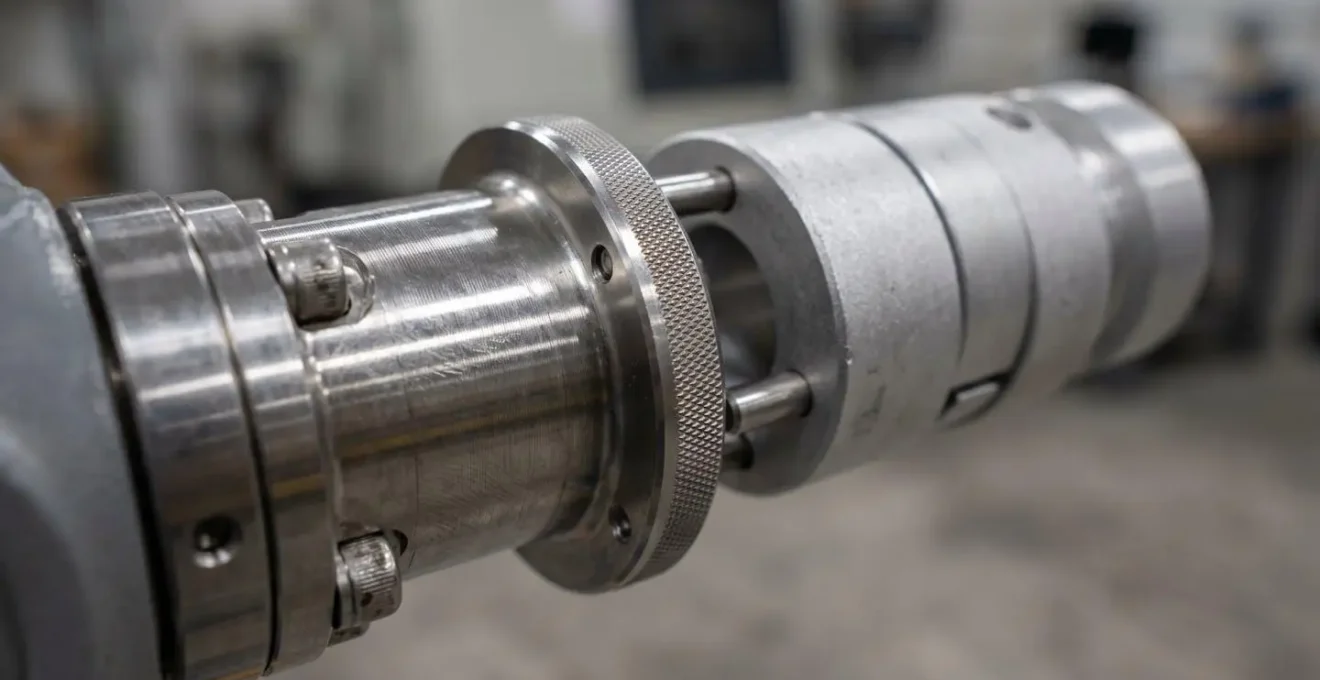

L’image ci-dessus illustre un environnement optimisé : les outils sont à portée de main, le système de changement rapide est visible, tout est pensé pour minimiser les mouvements et les hésitations. C’est la mise en pratique d’une organisation 5S au service du SMED. Pour y parvenir, une approche structurée est indispensable.

Comment créer des programmes robotiques modulaires réutilisables à 90% ?

Après avoir optimisé le changement physique, attaquons le changement logiciel. L’erreur la plus commune est de créer un programme monolithique pour chaque nouvelle pièce. C’est une perte de temps colossale. Une approche modulaire, inspirée du développement logiciel, est la clé. L’idée est de décomposer chaque tâche robotique en briques de code réutilisables. Vous ne codez pas un programme « Pièce A », mais vous assemblez des modules : « Prise_pièce_bac_standard », « Présentation_machine_CNC_3 », « Dépose_palette_européenne ».

Le cœur de cette stratégie est de définir un repère commun (User Frame) et des structures de données standard pour les points de passage. Le programme principal devient alors une simple séquence d’appels à ces sous-routines. Pour une nouvelle pièce similaire, vous n’aurez qu’à ajuster quelques points dans la routine de prise et de dépose, le reste du programme (90%) étant réutilisé tel quel. C’est l’ADN du programme qui est conservé.

Cette méthode est décuplée par la programmation hors-ligne (OLP). Au lieu de bloquer le robot pendant des heures pour créer ces modules en « apprentissage » manuel, vous les développez sur un PC dans un simulateur 3D. Cela permet non seulement de ne pas arrêter la production, mais aussi de tester et de valider les trajectoires sans risque de collision. C’est une transformation radicale du processus de programmation.

Investir dans un logiciel OLP et dans la formation pour structurer les programmes de manière modulaire est un prérequis pour toute entreprise visant la rentabilité sur des petites séries. C’est un changement de paradigme : le programmeur ne « pilote » plus le robot, il « conçoit » des briques de production.

L’erreur de trajectoire qui coûte 5000 € de réparations sur un bras articulé

La rentabilité ne se mesure pas seulement en temps gagné, mais aussi en pannes évitées. L’une des erreurs les plus coûteuses et les moins comprises est la singularité du poignet. C’est un piège purement géométrique : lorsque les axes 4 et 6 d’un robot 6 axes s’alignent, le robot perd un degré de liberté. Pour maintenir l’orientation de l’outil tout en suivant une trajectoire linéaire simple, l’axe 5 est alors contraint de tourner à une vitesse infinie et incontrôlable. Le résultat est souvent la destruction du réducteur du poignet, une réparation coûteuse et un arrêt de production prolongé, le tout sans la moindre collision.

Cette « singularité économique » survient souvent par ignorance, en programmant une trajectoire en ligne droite (LIN) là où un mouvement articulaire (PTP ou Joint) serait plus sûr et souvent plus rapide. Les simulateurs hors-ligne modernes sont capables de détecter et de signaler ces zones à risque, mais la vigilance du programmeur reste essentielle. Il faut apprendre à « penser comme un robot » et à visualiser la configuration de ses axes, pas seulement le bout de son outil.

La meilleure défense est une bonne attaque : il faut délibérément programmer les trajectoires pour éviter ces alignements critiques. Cela peut impliquer d’ajouter un point de passage intermédiaire (un « coude » dans la trajectoire) ou de modifier légèrement l’orientation de l’outil pour « casser » l’alignement. C’est un savoir-faire qui distingue un programmeur débutant d’un expert.

Le guide technique de Mecademic sur l’espace de travail des robots l’explique de manière percutante :

Une trajectoire linéaire simple peut forcer les axes 4 et 6 à s’aligner, provoquant une rotation infiniment rapide et incontrôlable de l’axe 5 pour maintenir l’orientation. Résultat : destruction du réducteur du poignet sans aucune collision.

– Mecademic, Guide sur l’espace de travail des robots 6 axes

Cette mise en garde souligne l’importance d’une formation approfondie. Comprendre et maîtriser ces phénomènes est une assurance contre des coûts imprévus qui peuvent anéantir la rentabilité d’un projet.

Quand remplacer le faisceau du robot : les signes d’usure invisible sur l’axe 6

Dans la quête de rentabilité, nous nous concentrons souvent sur le logiciel et le processus, en oubliant l’usure physique. Le faisceau de câbles qui alimente et contrôle l’effecteur en bout de bras est l’un des composants les plus sollicités, en particulier sur un robot 6 axes. Il subit des torsions et des flexions constantes, surtout autour du poignet (axes 5 et 6). Cette usure est souvent invisible jusqu’à la panne franche : un faux contact, une perte de communication avec le préhenseur, des erreurs intermittentes qui sont un cauchemar à diagnostiquer.

Attendre la panne est une stratégie perdante. La maintenance prédictive, même simple, est essentielle. Le premier signe n’est pas visuel, mais se trouve dans les journaux d’erreurs du contrôleur robot. Une augmentation des erreurs de communication « soft » est un indicateur précoce. Visuellement, il faut inspecter la gaine extérieure du faisceau. Ne cherchez pas une rupture franche, mais des micro-fissures, une perte de souplesse, ou un blanchiment du plastique, signe de fatigue du matériau. Un autre test consiste, robot à l’arrêt, à manipuler doucement le faisceau près du poignet tout en surveillant l’état des entrées/sorties de l’outil sur le pendant de programmation. Toute fluctuation indique un problème imminent.

Le remplacement préventif d’un faisceau, basé sur un nombre d’heures de fonctionnement ou de cycles, doit être intégré dans le plan de maintenance. Le coût d’un faisceau et de quelques heures de main-d’œuvre est dérisoire comparé à une journée d’arrêt de production pour diagnostiquer une panne aléatoire en pleine série. Pour les applications à très haute cadence ou avec des rotations extrêmes du poignet, il faut envisager des options de faisceaux « haute performance » ou des solutions de passage de câbles optimisées dès la conception de la cellule.

Changeur d’outil : électrique ou pneumatique pour un environnement poussiéreux ?

Le changeur d’outils automatique est le cœur de la flexibilité d’une cellule robotisée HMLV. C’est lui qui permet de passer d’un préhenseur de préhension à une pince de vissage en quelques secondes. Mais le choix de la technologie, électrique ou pneumatique, est crucial, surtout dans un atelier d’usinage où la poussière et les copeaux sont omniprésents. Ce choix est d’autant plus stratégique que l’outillage et l’intégration représentent une part significative de l’investissement global.

Comme le souligne Robin Rivaton dans une étude pour Fondapol, l’achat du bras nu n’est que la partie émergée de l’iceberg :

Le prix du robot représente seulement entre un tiers et la moitié de l’investissement final, car à celui-ci s’ajoute le prix de l’installation, les outils du robot, la programmation des mouvements et la formation des opérateurs.

– Robin Rivaton, Étude Fondapol – Relancer notre industrie par les robots

Dans ce contexte, le choix du changeur d’outil a des implications directes sur la fiabilité. * Changeur pneumatique : C’est la solution la plus courante. Avantages : force de verrouillage élevée, technologie éprouvée. Inconvénients en milieu poussiéreux : les circuits pneumatiques peuvent aspirer de l’air contaminé s’ils ne sont pas parfaitement étanches ou si l’air d’échappement n’est pas canalisé. Les connecteurs pneumatiques peuvent s’encrasser. * Changeur électrique : Moins courant pour le verrouillage, mais de plus en plus utilisé pour les modules de connexion. Avantages : pas de circuit d’air susceptible de s’encrasser, contrôle plus fin, diagnostic plus facile. Inconvénients : force de verrouillage souvent plus faible, coût potentiellement plus élevé. La clé est l’indice de protection (IP). Un changeur électrique avec un indice IP67 est totalement protégé contre la poussière et l’immersion temporaire, ce qui en fait un choix très robuste pour un environnement hostile.

Pour un atelier d’usinage, un système hybride est souvent la meilleure solution : un verrouillage pneumatique puissant et simple, couplé à des modules de connexion électrique haute performance avec un indice de protection élevé (IP67). La partie pneumatique doit être conçue pour que l’air d’échappement crée une légère surpression au niveau des zones de connexion, empêchant la poussière de pénétrer.

Trapèze ou courbe en S (Jerk) : comment réduire les vibrations de la machine par le logiciel ?

Nous entrons maintenant dans l’optimisation fine, celle qui se joue au niveau du logiciel du contrôleur. Lorsque vous programmez un mouvement d’un point A à un point B, le robot doit accélérer, maintenir sa vitesse, puis décélérer. La manière dont il effectue ces transitions a un impact énorme sur la performance et la durée de vie de la mécanique. Le profil de vitesse par défaut est souvent « trapézoïdal » : l’accélération est instantanée et constante, puis nulle, puis négative et constante. C’est comme appuyer à fond sur l’accélérateur d’une voiture, puis le relâcher d’un coup. Le résultat ? Un à-coup violent, appelé « Jerk » (secousse), qui se propage dans toute la structure du robot et de la pièce transportée.

Ces vibrations peuvent causer plusieurs problèmes :

• Perte de précision : la pièce peut vibrer et être mal positionnée à l’arrivée.
• Usure prématurée : les réducteurs et les roulements subissent des chocs répétés.
• Limitation de la vitesse : pour éviter ces vibrations, les opérateurs sont souvent obligés de réduire la vitesse et l’accélération globales, perdant ainsi du temps de cycle.

L’alternative est d’utiliser un profil de vitesse en « courbe en S » (S-curve). L’idée est de lisser les transitions : l’accélération n’est plus instantanée, mais augmente progressivement jusqu’à un maximum, puis diminue progressivement. L’analogie avec la voiture est parfaite : c’est comme appuyer progressivement sur l’accélérateur. Le mouvement est plus fluide, les vibrations sont drastiquement réduites, et le « Jerk » est contrôlé. La plupart des contrôleurs de robots modernes permettent d’activer et de paramétrer cette fonction. L’activer permet souvent, de manière contre-intuitive, d’augmenter l’accélération et la vitesse maximales tout en préservant la mécanique et la précision, car on élimine le facteur limitant qu’étaient les vibrations.

Comment gagner 10% de temps de cycle juste en optimisant les courbes de trajectoire ?

Nous avons vu comment gagner des heures sur les changements de série. Il est maintenant temps de gratter les secondes et les dixièmes de seconde sur chaque cycle. Gagner 10% de temps de cycle peut sembler marginal, mais sur une série de 500 pièces, cela représente le temps de production de 50 pièces supplémentaires. L’une des techniques les plus efficaces est l’optimisation des courbes de trajectoire, ou « lissage de mouvement » (corner smoothing).

Par défaut, lorsqu’un robot passe par une série de points, il s’arrête (ou presque) à chaque point avant de repartir vers le suivant. C’est précis, mais lent. Le lissage consiste à définir une « zone de survol » autour de chaque point intermédiaire. Le robot ne passera pas exactement par le point, mais il commencera à tourner pour anticiper la trajectoire suivante dès qu’il entrera dans cette zone. Il « coupe le virage » de manière contrôlée. Au lieu d’une succession de segments avec des arrêts, on obtient une courbe continue et fluide, sans décélération ni ré-accélération. C’est la différence entre un conducteur qui s’arrête à chaque intersection et un pilote qui prend la corde dans les virages.

Le gain de temps est spectaculaire sur les trajectoires complexes avec de nombreux points, comme le suivi de contour pour le collage ou l’ébavurage. La valeur du lissage (en millimètres ou en pourcentage) est un paramètre crucial : un lissage élevé donne un mouvement très rapide mais peu précis, tandis qu’un lissage faible est plus précis mais plus lent. La compétence du programmeur consiste à appliquer un lissage maximal sur les points de passage en air libre et à le réduire, voire le supprimer, pour les points critiques où la précision est requise (prise, dépose, entrée dans une machine). Combiné à des profils en courbe en S pour gérer l’accélération, le lissage de trajectoire permet d’atteindre des vitesses de déplacement effectives bien plus élevées sans stresser la mécanique. Les robots modernes peuvent atteindre des vitesses impressionnantes, mais c’est leur capacité à maintenir cette vitesse dans les virages qui fait la vraie différence.

L’optimisation des temps de cycle ne doit pas faire oublier la stratégie globale. Une étude sur l’application de la méthode SMED a montré qu’elle permet une réduction des tailles de lot de 50 à 80%. En rendant les changements de série ultra-rapides, il devient viable de produire exactement ce dont on a besoin, ce qui compense largement les quelques dixièmes de seconde gagnés sur un cycle unitaire.

Vous détenez maintenant les clés pour analyser votre cellule robotisée sous un nouvel angle, celui de la chasse aux temps morts. Chaque seconde économisée, que ce soit sur un changement de série ou sur une trajectoire, contribue directement à la rentabilité de vos productions HMLV. L’étape suivante consiste à appliquer cette grille d’analyse à votre propre atelier et à prioriser les actions qui auront le plus d’impact. Évaluez dès maintenant la solution la plus adaptée à vos besoins spécifiques pour transformer votre robot en un centre de profit.
