Géométrie caisse : comment assembler 300 pièces de tôle avec une précision de +/- 0.5mm ?

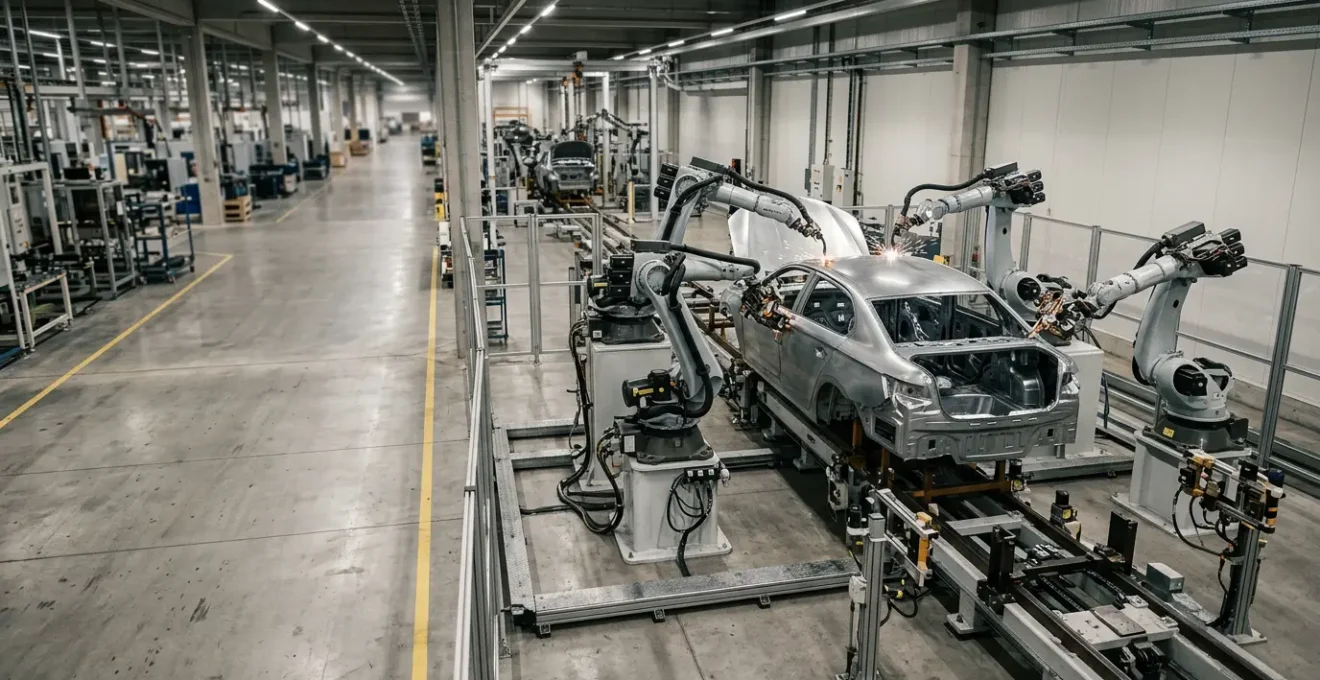

L’assemblage d’une caisse en blanc, squelette métallique de tout véhicule, est une opération d’une complexité extrême. L’objectif non-négociable est d’unir plus de 300 pièces de tôle avec une tolérance géométrique globale qui ne doit pas excéder +/- 0.5 millimètre. Pour un responsable ferrage, cette contrainte est un défi quotidien. L’erreur commune est de croire que l’acquisition de robots industriels de haute précision suffit à garantir ce résultat. La réalité est que le robot n’est qu’un maillon d’une chaîne de dépendances critiques où la physique et le numérique s’affrontent.

Les approches standards se concentrent sur la programmation des trajectoires et la qualité du point de soudure. Ces éléments sont fondamentaux, mais ils ne représentent que la partie visible du processus. Ils omettent les forces invisibles qui menacent en permanence la géométrie : la dilatation du métal sous l’effet des 1500°C d’un point de soudure, les micro-vibrations lors du déplacement d’un côté de caisse de 80 kg, ou le décalage de quelques millisecondes entre deux bras robotiques manipulant la même pièce. Ces phénomènes ne sont pas des anomalies à corriger, mais des lois physiques à intégrer dans la logique de contrôle.

La véritable maîtrise de la géométrie de caisse réside donc ailleurs. Elle ne se trouve pas dans la simple performance individuelle d’un robot, mais dans l’orchestration parfaite de l’ensemble du système. C’est un équilibre constant entre la contrainte mécanique statique de l’outillage, la gestion prédictive des déformations thermiques, et une synchronisation temporelle absolue des contrôleurs. Cet article détaille les stratégies et les mécanismes sous-jacents qui permettent de transformer cet équilibre précaire en un processus industriel robuste et répétable.

Pour appréhender la complexité de cette mission, nous analyserons les huit piliers de la précision en ferrage. Chaque section décompose une problématique spécifique, de la fondation mécanique à la synchronisation numérique, pour construire une vision complète du processus.

Outillage de maintien : le secret d’une caisse bien géométrique avant soudure

La précision géométrique d’une caisse en blanc ne commence pas avec le mouvement du premier robot, mais avec l’immobilité parfaite des pièces qu’il s’apprête à souder. L’outillage de maintien, qu’il s’agisse de berceaux, de pinces (clamps) ou de centreurs, constitue la référence géométrique absolue de l’assemblage. Sa fonction n’est pas seulement de « tenir » les pièces, mais de leur imposer une position et une orientation uniques dans l’espace, avec une répétabilité inférieure au dixième de millimètre. Toute déviation à ce stade initial sera irrévocablement figée par les points de soudure et amplifiée sur la structure finale.

La conception de cet outillage est un exercice d’équilibre. Il doit être suffisamment rigide pour contrer les forces de gravité et les contraintes résiduelles des pièces embouties, sans pour autant les déformer. Chaque point de contact est stratégiquement défini pour créer un isostatisme parfait, c’est-à-dire bloquer les six degrés de liberté de la pièce (trois translations, trois rotations) de manière minimale et non-redondante. Une contrainte excessive ou mal positionnée induirait une déformation élastique, relâchée après soudure et créant une non-conformité géométrique.

Enfin, la validation de cet outillage passe par une métrologie rigoureuse. Des systèmes de palpage ou de scan laser 3D sont utilisés pour vérifier que chaque centreur et chaque surface d’appui sont conformes au modèle numérique (CAO) de référence. Cette étape de qualification est non-négociable : elle garantit que le référentiel physique dans lequel les robots vont opérer est une copie conforme du référentiel numérique utilisé pour leur programmation. C’est la condition sine qua non pour que la précision du robot ait un sens.

4 robots sur une caisse : comment éviter qu’ils ne se croisent et ne se percutent ?

Lorsque quatre robots de six axes, soit 24 axes au total, opèrent simultanément sur un même volume de travail restreint, le risque de collision n’est pas une hypothèse, mais une certitude si des stratégies d’évitement avancées ne sont pas mises en œuvre. La méthode traditionnelle consiste à définir des trajectoires hors-ligne et à les séquencer temporellement pour que les robots ne se trouvent jamais au même endroit au même moment. Cette approche est sûre mais inefficace, car elle génère des temps d’attente importants qui pénalisent la durée de cycle.

La solution moderne repose sur la définition d’enveloppes de sécurité dynamiques. Chaque robot n’est plus considéré comme une simple ligne de trajectoire, mais comme un volume tridimensionnel en mouvement (bras, pince de soudure, câblages). Les contrôleurs de robots modernes intègrent des fonctions de « Collision Detection » qui simulent en temps réel la position de tous les robots de la cellule. Si une intersection des volumes est prédite dans les prochaines millisecondes, le système ajuste automatiquement la vitesse d’un ou de plusieurs robots, voire modifie légèrement leur trajectoire, pour éviter l’impact sans arrêter la production.

Cette coordination est souvent gérée par une architecture « leader-suiveur ». Comme le démontre une étude sur la manipulation collaborative en environnement dense, un robot maître (ou un contrôleur central) peut planifier les tâches globales tandis que les robots suiveurs adaptent leurs mouvements en temps réel pour satisfaire les contraintes locales, notamment l’évitement des obstacles fixes et mobiles (les autres robots). Cette approche permet d’exécuter des mouvements concurrents et d’optimiser l’occupation de l’espace de travail.

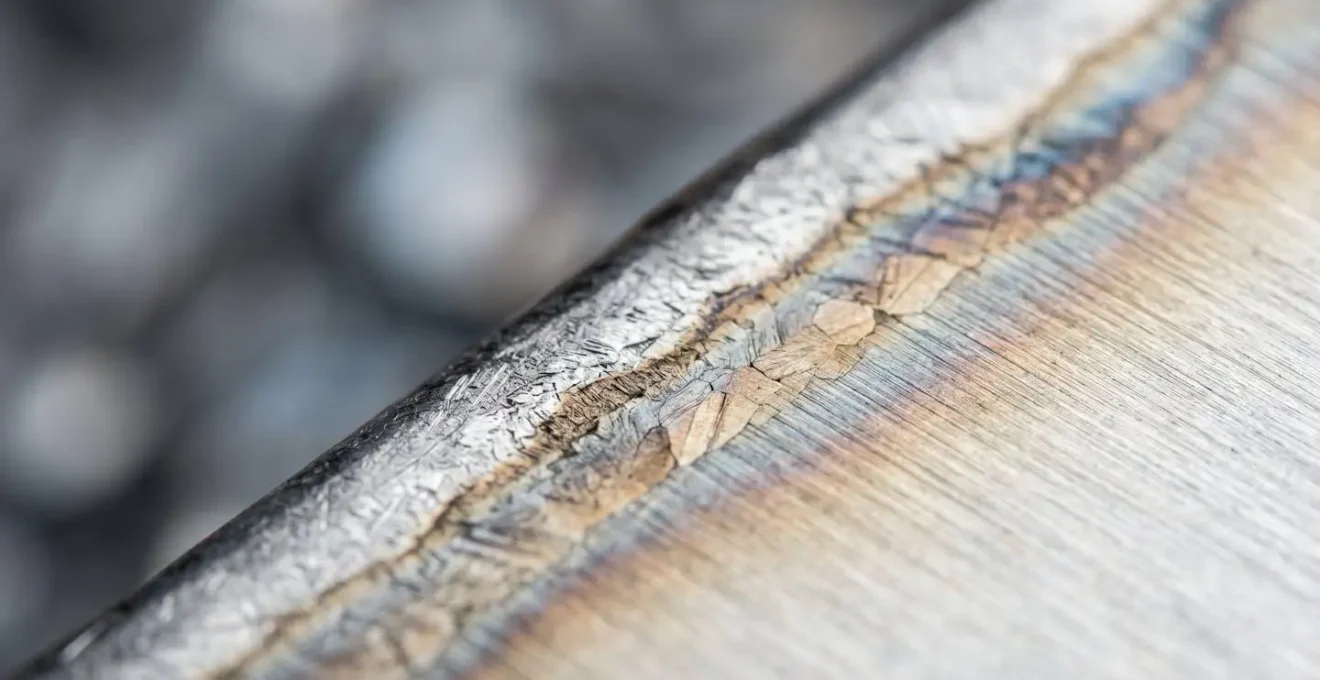

Dilatation soudure : anticiper comment la tôle bouge quand on la chauffe à 1500°C

L’acte de soudage par résistance est un événement thermique extrêmement violent et localisé. En quelques millisecondes, le courant électrique intense porte un point de la tôle à près de 1500°C, provoquant une fusion localisée pour créer le point de soudure. À cette température, le métal se dilate. Cependant, cette dilatation est immédiatement contrecarrée par la masse de tôle froide environnante, qui agit comme une bride. Cette lutte entre la zone chauffée qui veut s’expandre et la zone froide qui l’en empêche génère des contraintes de compression massives dans le métal.

Le véritable problème survient lors du refroidissement. La zone qui était chaude se contracte. Ce phénomène, appelé retrait, est la source principale des déformations. Comme le souligne l’expert Jean Maton dans son ouvrage sur la technologie du soudage,  » les déformations sont dues à la différence de dilatation entre le métal chaud et ce même métal lorsqu’il est refroidi ». Le retrait tire sur le métal environnant, provoquant des déformations, des gauchissements ou des contraintes résiduelles qui, si elles ne sont pas maîtrisées, compromettent la géométrie finale de la caisse.

Anticiper ce phénomène est donc crucial. Cela se fait à plusieurs niveaux. D’abord, par la simulation numérique (Calcul par Éléments Finis) qui permet de prédire les déformations en fonction de la séquence de soudage. Ensuite, en optimisant cette séquence : souder symétriquement, ou selon une logique de « pas de pèlerin » (alterner les points d’un côté et de l’autre de la pièce), permet d’équilibrer les contraintes de retrait. Enfin, l’outillage de maintien joue un rôle clé en bridant la pièce durant le refroidissement pour limiter l’amplitude des déformations. La stratégie n’est pas d’empêcher la tôle de bouger, ce qui est physiquement impossible, mais de la forcer à bouger de manière prévisible et contrôlée.

Robot forte charge (Heavy Duty) : déplacer un côté de caisse complet avec précision

Dans une ligne de ferrage, certaines opérations exigent la manipulation de sous-ensembles déjà assemblés, comme un côté de caisse complet ou un plancher. Ces éléments peuvent peser plusieurs dizaines, voire centaines de kilogrammes. Leur manutention requiert des robots spécifiques, dits « forte charge » ou « Heavy Duty ». La simple capacité à soulever la masse n’est cependant que la première partie du défi. Le véritable enjeu est de déplacer cette charge massive tout en garantissant une précision de positionnement submillimétrique au point de dépose.

Plus la charge est lourde et plus le bras du robot est étendu, plus les effets d’inertie et de flexion deviennent critiques. Lors d’une accélération ou d’une décélération, la structure du robot fléchit sous le poids, même de manière infime. Ce phénomène peut provoquer des oscillations au niveau du préhenseur (l’outil au bout du bras), compromettant la répétabilité du positionnement. Les contrôleurs de robots forte charge intègrent donc des algorithmes de compensation avancés. Ils modélisent le comportement dynamique du bras en fonction de la charge et anticipent la flexion pour ajuster la trajectoire en temps réel, assurant que le Tool Center Point (TCP) arrive exactement à la position cible, sans dépassement ni vibration.

Les capacités de ces robots sont impressionnantes. Par exemple, certains modèles sont conçus pour une polyvalence maximale dans les applications automobiles. À titre d’exemple, les robots de la série FANUC M-900 peuvent manipuler des charges utiles allant jusqu’à 700 kg, tout en offrant une portée de plus de 3 mètres. Ces performances permettent de concevoir des cellules d’assemblage où de larges sections de la carrosserie sont positionnées en une seule fois, simplifiant le flux de production et réduisant le nombre de stations nécessaires. Le choix du robot doit donc se faire non seulement sur sa capacité de charge maximale, mais aussi sur la performance de son système de contrôle pour garantir la précision dynamique.

Ferrage flexible : passer de la Berline au SUV sur la même ligne sans arrêt

L’ère de la ligne de production dédiée à un seul modèle de véhicule est révolue. La demande des consommateurs pour une plus grande variété de modèles et d’options impose aux constructeurs une flexibilité maximale. L’un des plus grands défis du ferrage moderne est de pouvoir assembler plusieurs types de caisses (par exemple, une berline, un break et un SUV) sur la même ligne, sans arrêts coûteux pour changer les outillages. Cette capacité, appelée ferrage flexible, repose sur une automatisation intelligente et reconfigurable.

La clé de cette flexibilité réside dans l’utilisation d’outillages ajustables et de systèmes de transport autonomes. Les berceaux et clamps fixes sont remplacés par des systèmes robotisés ou des positionneurs numériques capables de s’adapter automatiquement à la géométrie de la caisse suivante. Lorsqu’un plancher de SUV arrive, les centreurs se repositionnent en quelques secondes selon les coordonnées pré-enregistrées pour ce modèle. De plus, des robots mobiles autonomes (AMR) remplacent les convoyeurs traditionnels. Ces AMR peuvent transporter des sous-ensembles spécifiques, comme des portes ou des toits de tailles différentes, depuis les zones de stockage jusqu’à la ligne principale, au moment exact où ils sont requis.

Cette approche est illustrée par des solutions comme le robot mobile HD-1500 d’OMRON. Conçu pour l’automatisation de la logistique interne, il peut transporter des charges allant jusqu’à 1500 kg, comme des châssis complets ou des palettes de pièces. Guidé par la technologie LiDAR, il navigue de manière autonome dans l’usine, en toute sécurité aux côtés des opérateurs humains. En intégrant de tels systèmes, une ligne de ferrage devient un écosystème dynamique capable de s’adapter à la volée à un mix de production variable, garantissant une utilisation optimale des équipements et une réactivité maximale face aux fluctuations du marché.

Optimiser le cycle d’assemblage : gagner 0.5s par pièce grâce aux mouvements concurrents

Dans l’industrie automobile, où les volumes se comptent en centaines de milliers d’unités par an, chaque seconde gagnée sur le temps de cycle d’une station se traduit par des gains de productivité considérables. Gagner 0.5 seconde sur une station dont le cycle est de 45 secondes peut sembler minime, mais cela représente une augmentation de la capacité de plus de 1%. L’une des stratégies les plus efficaces pour atteindre cette optimisation est l’exécution de mouvements concurrents.

Le principe consiste à décomposer les tâches et à les paralléliser au maximum. Au lieu qu’un robot A termine entièrement sa séquence de soudage avant qu’un robot B ne commence la sienne, on analyse les trajectoires pour identifier les zones de non-interférence. Le robot B peut alors commencer sa première soudure dans une zone éloignée pendant que le robot A effectue encore ses derniers points. Cela requiert une programmation fine et une simulation poussée pour garantir l’absence de collision, mais le gain de temps est direct. Les temps morts, où un robot attend qu’un autre ait fini, sont ainsi réduits au strict minimum.

Cette recherche de la moindre fraction de seconde est ce qui justifie l’investissement dans l’automatisation. En internalisant la conception d’automates, il est possible d’optimiser les interactions entre les robots et les autres équipements de la cellule (convoyeurs, positionneurs). Comme le montre un rapport sur la robotique industrielle, une entreprise ayant poussé cette logique a pu multiplier son taux d’occupation machine (TOM) entre 2 à 3 fois. L’optimisation ne vient plus seulement de la vitesse du robot lui-même, mais de l’intelligence avec laquelle son temps de travail est orchestré en parallèle des autres acteurs de la cellule. C’est la transition d’une logique séquentielle à une logique de flux continu et parallèle.

Synchroniser 10 axes sur Ethernet : pourquoi le protocole NTP ne suffit pas (vive IEEE 1588) ?

La coordination spatiale des robots est visible, mais elle dépend d’une coordination invisible et bien plus critique : la synchronisation temporelle. Lorsque plusieurs robots et leurs axes doivent exécuter des mouvements parfaitement coordonnés, ils doivent partager une horloge commune d’une extrême précision. Une simple synchronisation via un serveur de temps réseau standard (protocole NTP, Network Time Protocol) est totalement insuffisante pour cette application.

Le protocole NTP offre une précision de l’ordre de quelques millisecondes sur un réseau local standard. C’est excellent pour synchroniser des serveurs informatiques, mais catastrophique pour la robotique de haute précision. Une analyse technique est formelle :  » Si deux robots manipulant la même pièce avaient un décalage de 20ms, l’un commencerait à bouger avant l’autre, provoquant une torsion, une déformation de la pièce ou une mise en sécurité ». Pour des applications comme le collage structural où deux robots déposent un cordon simultanément, ou la manipulation d’une pièce lourde, un décalage de quelques millisecondes peut avoir des conséquences destructrices.

C’est pourquoi l’industrie s’appuie sur des protocoles de synchronisation beaucoup plus stricts, comme le Precision Time Protocol (PTP), normalisé sous le nom IEEE 1588. Ce protocole, conçu pour les réseaux industriels et les systèmes de mesure, permet d’atteindre une synchronisation de l’ordre de la microseconde, voire de la nanoseconde, entre tous les équipements connectés sur un réseau Ethernet. Il fonctionne en mesurant précisément les délais de transmission des paquets de synchronisation entre une horloge « maître » (Grandmaster Clock) et les horloges « esclaves » (les contrôleurs de robots). Grâce à cette base de temps commune et quasi-parfaite, il devient possible d’ordonner à 10, 20 ou 50 axes de commencer un mouvement exactement au même instant, garantissant l’intégrité de l’opération et de la pièce.

Soudure par résistance robotisée : comment garantir que le 1000ème point est aussi solide que le premier ?

La dernière étape, et non la moindre, est de s’assurer que chaque point de soudure, du premier au dernier de la journée, possède les mêmes caractéristiques mécaniques. La constance du processus de soudure par résistance est un enjeu majeur, car une variation peut entraîner des défauts de structure critiques. Plusieurs facteurs peuvent dégrader la qualité du point de soudure au fil du temps, le principal étant l’usure des électrodes.

À chaque soudure, les électrodes en alliage de cuivre subissent une température et une pression extrêmes. Elles s’érodent, leur surface de contact s’agrandit (phénomène de « champignonnage »), et leur conductivité électrique se modifie. Si les paramètres de soudage (courant, temps, effort) restent constants, un point réalisé avec des électrodes usées sera plus faible qu’un point réalisé avec des électrodes neuves. Pour contrer cet effet, les systèmes de contrôle modernes utilisent des stratégies de compensation d’usure. Le contrôleur du robot peut, par exemple, incrémenter automatiquement le courant de soudage de quelques ampères tous les X points, selon une courbe préprogrammée, pour compenser la dégradation de l’électrode.

De plus, des systèmes de surveillance en ligne (online monitoring) analysent en temps réel les données de chaque soudure : la chute de tension aux bornes des électrodes, la résistance dynamique du point, etc. Toute déviation par rapport à une « signature » de référence peut déclencher une alarme ou un ajustement automatique des paramètres. Périodiquement, le robot amène ses électrodes à une station de « fraisage » ou « dressage » qui leur redonne leur géométrie initiale. Cette combinaison de compensation logicielle, de surveillance en temps réel et de maintenance prédictive est ce qui permet de garantir que le 1000ème point est structurellement identique au premier.

Pour atteindre ce niveau de précision submillimétrique, il est donc impératif de dépasser la simple programmation robotique et d’adopter une approche systémique. L’étape suivante consiste à intégrer ces stratégies dans un programme de contrôle qualité global, où la donnée collectée à chaque étape sert à affiner en continu la performance de la ligne.
