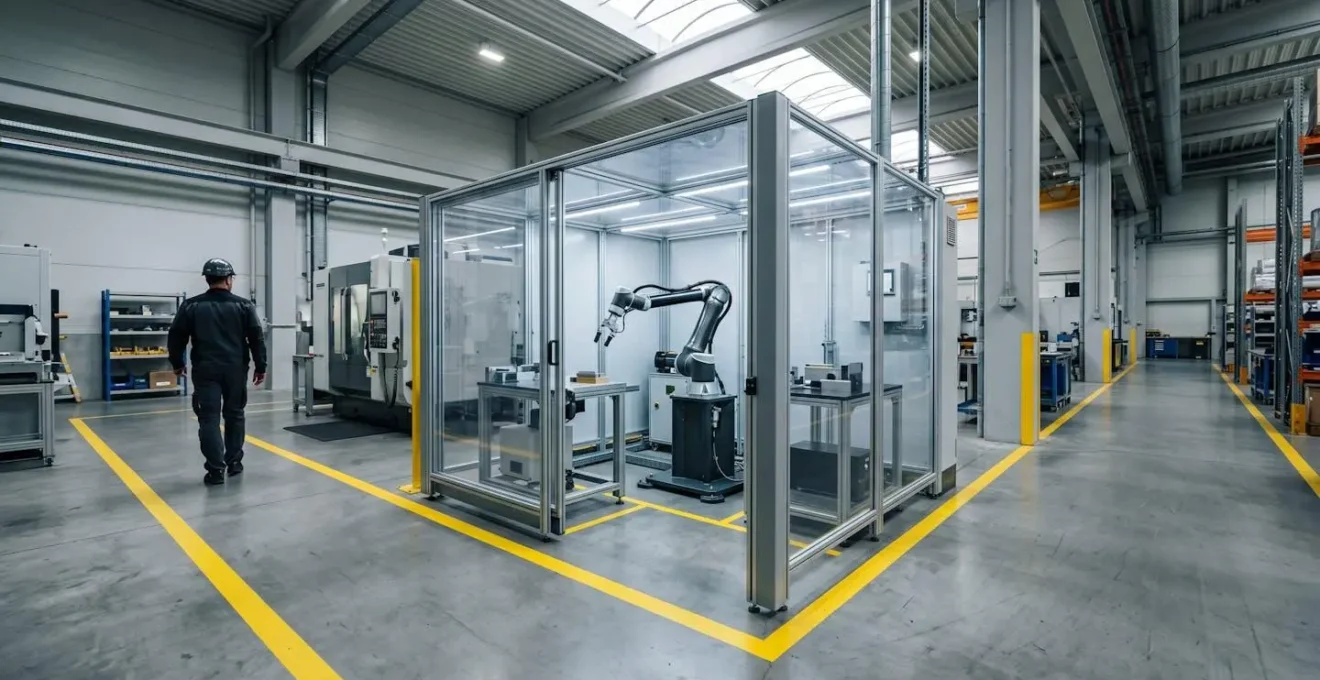

Comment intégrer une cellule robotisée dans un atelier exigu sans sacrifier la sécurité ?

Face à la nécessité d’automatiser pour rester compétitif, le responsable d’implantation se heurte souvent à une contrainte majeure : le manque de place. L’équation semble insoluble : comment installer une nouvelle cellule robotisée dans un atelier déjà saturé sans compromettre la sécurité des opérateurs ni entraver les flux de production ? La réponse habituelle consiste à lister les normes de sécurité ou à vanter les mérites des scanners laser, des solutions souvent perçues comme des contraintes coûteuses plutôt que des outils de conception.

Cette approche passe à côté de l’essentiel. Les normes ne sont pas une fin en soi, mais un cadre pour guider des décisions de conception. On évoque la sécurité des machines, les distances de protection ou l’analyse de risques, mais rarement la manière dont ces éléments s’articulent dans un espace physique contraint. Le véritable enjeu n’est pas de cocher des cases de conformité, mais de mener un arbitrage spatial intelligent. La clé ne réside pas dans l’empilement de composants de sécurité, mais dans une conception holistique qui considère la cellule non comme une boîte isolée, mais comme un organe intégré dans l’écosystème de l’usine.

Cet article propose une nouvelle perspective. Nous n’allons pas vous réciter les normes, mais vous montrer comment les utiliser pour prendre les bonnes décisions techniques. L’objectif est de transformer chaque contrainte spatiale en une opportunité d’optimisation, en explorant les arbitrages critiques entre protection physique, sécurité immatérielle, opérabilité et maintenance. Vous découvrirez comment chaque choix, du type de grillage à la connectique, influe directement sur l’empreinte au sol et la performance globale de votre implantation.

Cet article vous guidera à travers les décisions clés pour une intégration réussie, en abordant chaque aspect de la conception de la cellule et de son environnement immédiat. Le sommaire ci-dessous détaille les étapes de ce raisonnement stratégique.

Grillage ou carter plein : quel choix pour réduire le bruit et les projections ?

Le choix de la protection périmétrique est le premier arbitrage spatial majeur. Il ne s’agit pas seulement d’une barrière physique, mais d’un compromis entre la visibilité du processus, le confinement des risques (projections, fumées, bruit) et, surtout, l’empreinte au sol. Une protection pleine en tôle ou en polycarbonate offre un confinement excellent mais impose souvent des hublots pour la visibilité et pose des défis de dissipation thermique. Le grillage, quant à lui, offre une visibilité et une aération optimales, mais son efficacité dépend directement de la taille de ses mailles.

Ce choix de maille a une conséquence directe et quantifiable sur la distance de sécurité requise. Pour une application où l’opérateur peut atteindre une zone dangereuse, l’encombrement total de la cellule (robot + outillage + zone de sécurité) est directement lié à cette distance. Une étude approfondie conformément à la norme EN ISO 13857 montre que pour une même structure, un grillage à mailles fines permet de réduire significativement la distance de sécurité. Par exemple, une distance de 120 mm est requise pour une maille de 19×49 mm, alors qu’elle passe à 200 mm pour une maille plus large. Dans un atelier exigu, ces 80 mm gagnés sur tout le périmètre peuvent représenter le mètre carré qui vous manque.

L’arbitrage doit donc être conscient et basé sur les risques spécifiques de l’application, comme le détaille ce comparatif.

Pour une application de type « pick & place » sans projection, un grillage à mailles fines est la solution la plus compacte. Pour une application d’usinage générant des copeaux, un carter plein est indispensable, et le gain de place devra être trouvé ailleurs. Cet arbitrage initial conditionne toute la suite de la conception.

Portes et serrures de sécurité : comment éviter que l’opérateur ne « shunte » la sécurité pour gagner du temps ?

Le « shuntage » ou « bypass » des dispositifs de sécurité n’est que très rarement un acte de malveillance. C’est le symptôme d’une conception qui place la sécurité en opposition avec l’efficacité opérationnelle. Si un opérateur contourne une porte de sécurité, c’est souvent parce que le processus l’y contraint : micro-arrêts fréquents nécessitant un réarmement fastidieux, pièces d’usure inaccessibles, ou un temps de cycle où l’attente de déverrouillage de la porte devient un goulot d’étranglement. Ignorer ces causes profondes expose l’entreprise à des risques humains et financiers majeurs, comme le montre un cas jurisprudentiel récent sanctionnant une entreprise à hauteur de 25 000 € d’amende après une amputation liée à un shunt.

La solution n’est pas de multiplier les verrous, mais d’intégrer la sécurité dans le flux de travail naturel de l’opérateur. L’objectif est de rendre le chemin sécurisé plus rapide et plus ergonomique que n’importe quelle tentative de contournement. Une conception anti-shunt repose sur l’analyse des causes racines du besoin de l’opérateur d’intervenir.

Voici les trois causes principales et les solutions de conception pour y remédier :

• Cause 1 – Micro-arrêts fréquents : Des arrêts machines répétitifs pour des incidents mineurs incitent au bypass pour gagner du temps. La solution de design consiste à implanter des zones de réarmement à moins de 3 secondes de marche du poste opérateur. L’utilisation de poignées ergonomiques, comme une validation bimanuelle positive, rend l’action de réarmement rapide et intuitive.
• Cause 2 – Pièces d’usure inaccessibles : Si changer un consommable requiert de démonter la moitié de la protection, la tentation de passer « par-dessus » est grande. La solution est d’intégrer des panneaux de maintenance dédiés, équipés de visserie imperdable, permettant un accès en moins de 30 minutes sans outils spéciaux.
• Cause 3 – Temps de cycle mal optimisé : Si le trajet pour ouvrir la porte sécurisée est plus long que de se pencher par une ouverture, le choix de l’opérateur est vite fait. L’analyse des flux permet de positionner les serrures de sécurité sur le trajet naturel de l’opérateur, alignant ainsi la sécurité et l’ergonomie.

En fin de compte, une cellule à l’épreuve du shuntage est une cellule dont la conception a anticipé les besoins réels de l’opérateur. L’opérabilité contrainte doit être au cœur de la réflexion sécuritaire.

Barrières immatérielles : calculer la distance de sécurité (S) pour ne pas arrêter la prod inutilement

Les barrières immatérielles sont souvent présentées comme la solution miracle pour les espaces exigus. Elles remplacent une protection physique par un rideau de lumière, offrant une flexibilité d’accès inégalée. Cependant, leur efficacité repose entièrement sur un calcul précis : la distance de sécurité (S). Si cette distance est sous-évaluée, la sécurité est compromise. Si elle est surévaluée, la barrière déclenchera des arrêts intempestifs à chaque approche de l’opérateur, nuisant à la productivité et incitant, là encore, au contournement.

Le calcul de cette distance est rigoureusement défini. Selon la norme ISO 13855, la formule de base est S = (K × T) + C. Dans cette formule, S est la distance minimale de sécurité, T est le temps d’arrêt total du système (robot + contrôleur), C est une distance additionnelle liée à la résolution de la barrière, et K est la vitesse d’approche du corps humain. C’est sur ce paramètre K que l’arbitrage se joue.

La valeur standard de K est de 1600 mm/s. Cependant, des guides techniques spécialisés, comme ceux de DigiKey, apportent une nuance cruciale pour les calculs pratiques : la distance doit d’abord être calculée avec une valeur plus conservatrice de K = 2000 mm/s. Si la distance qui en résulte est supérieure à 500 mm, le calcul peut être refait avec K = 1600 mm/s, ce qui permet souvent de réduire la distance S et donc l’empreinte de sécurité dynamique. En revanche, si le calcul initial donne une valeur inférieure à 100 mm, cette dernière doit être ignorée et la distance minimale de 100 mm doit être appliquée.

Cette subtilité est essentielle. Dans un espace exigu, gagner 100 ou 200 mm sur la distance d’implantation d’une barrière peut faire la différence entre une cellule fonctionnelle et un projet irréalisable. L’optimisation ne consiste pas à prendre des risques, mais à appliquer la norme avec une compréhension fine de ses paramètres pour définir une empreinte de sécurité dynamique juste et efficace, sans surdimensionnement inutile.

Pourquoi un mauvais éclairage dans la cellule augmente le taux de rebuts visuels ?

Un mauvais éclairage dans une cellule robotisée est une cause sournoise de non-qualité. Pour l’opérateur chargé du contrôle visuel ou de la maintenance, une zone mal éclairée, pleine d’ombres portées par le bras du robot ou de reflets sur les pièces, crée une « cécité opérationnelle ». Il devient physiquement difficile de détecter les micro-défauts, les erreurs d’assemblage ou les fuites d’huile. Le résultat est une augmentation mécanique du taux de rebuts détectés trop tard dans le processus, voire chez le client final.

Concevoir un éclairage performant dans un volume contraint n’est pas qu’une question de lux. C’est une stratégie visant à éliminer les ombres et à garantir une lumière homogène et adaptée à la tâche. Cela passe par une sélection rigoureuse des luminaires et de leur positionnement.

Une conception d’éclairage optimisée pour une cellule compacte doit intégrer les points suivants :

• Éclairage de production : Utiliser des rails LED 24V DC, orientables et dimmables (IP65 minimum). Le montage latéral, plutôt que zénithal, est crucial pour éviter que le bras du robot ne crée des ombres portées sur la zone de travail.

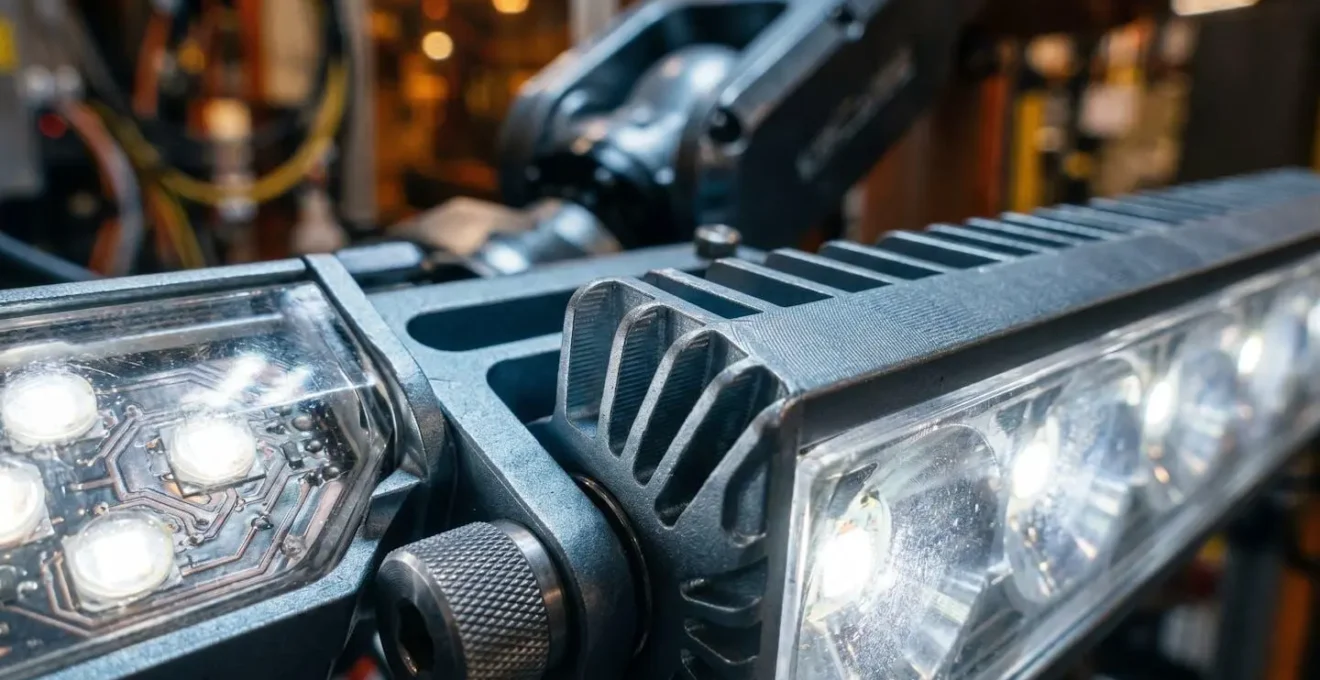

• Éclairage de maintenance : Prévoir des éclairages d’appoint sur connecteurs rapides, avec fixation magnétique. Ils permettent d’amener une lumière puissante (>500 lux) précisément sur les points d’intervention critiques (connecteurs, graisseurs, capteurs).
• Compatibilité avec les capteurs : La fréquence des LED doit être vérifiée (>1000 Hz) pour éviter tout scintillement (« flicker ») qui pourrait perturber le fonctionnement des barrières immatérielles ou des systèmes de vision industrielle.
• Signalisation visuelle : Intégrer des bandeaux LED RGB-W programmables (via IO-Link par exemple) sur le bâti de la cellule. Ils fournissent un retour d’état instantané et visible de loin (Bleu = Production normale, Orange clignotant = Demande de réapprovisionnement, Rouge = Défaut majeur).

Investir dans un éclairage intelligent n’est pas un coût supplémentaire, mais une assurance contre les rebuts et une aide précieuse pour la maintenance.

Connecteurs modulaires : l’astuce pour démonter et déplacer la cellule en moins de 4h

Dans un atelier exigu, la flexibilité est reine. Une cellule robotisée, même compacte, peut devenir un obstacle si elle est conçue comme un monolithe. Le besoin de réimplanter une ligne ou de déplacer une machine pour une maintenance lourde peut se transformer en un cauchemar logistique. L’astuce pour garantir cette agilité réside dans la connectique. Une conception basée sur des connecteurs modulaires et une architecture déportée peut réduire le temps de démontage/remontage de plusieurs jours à quelques heures.

Le principe est de considérer la cellule non pas comme une machine autonome, mais comme un module « plug and play ». Cela implique une stratégie de conception spécifique, souvent appelée « cerveau déporté ».

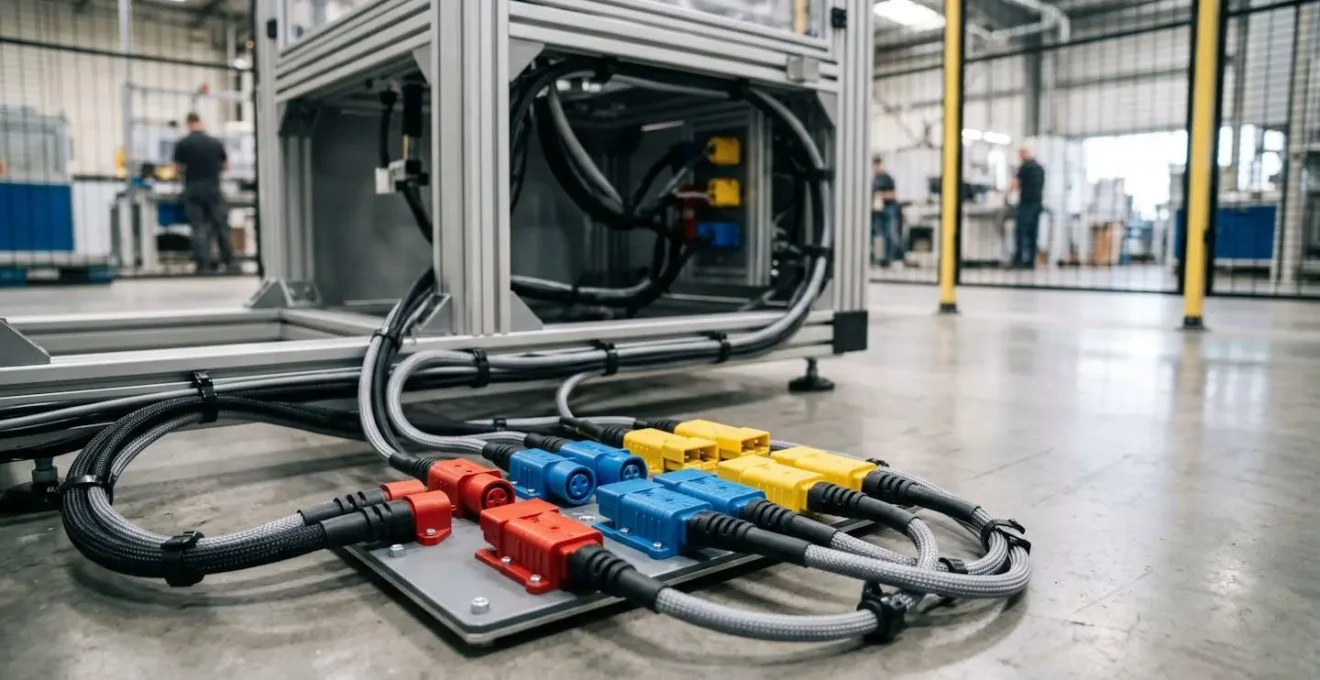

Cette approche modulaire, visible sur l’illustration, repose sur un codage couleur et des détrompeurs pour chaque connecteur (puissance, commande, réseau, pneumatique), rendant les erreurs de rebranchement quasiment impossibles. En dissociant la partie mécanique (la cellule) de la partie commande (l’armoire), on gagne non seulement en espace au sol, mais aussi en flexibilité et en rapidité d’intervention, transformant une contrainte spatiale en un avantage stratégique.

Optimiser vos allées de circulation : gagner 15% de flux AGV avec un marquage au sol intelligent

L’optimisation spatiale ne s’arrête pas aux parois de la cellule robotisée. Elle doit intégrer son interface avec le reste de l’atelier, notamment les flux logistiques assurés par des AGV (Automated Guided Vehicles) ou des AMR (Autonomous Mobile Robots). Dans un environnement dense, chaque seconde perdue par un AGV qui attend pour accéder à un point de chargement/déchargement se répercute sur toute la chaîne logistique. Un marquage au sol intelligent et une conception optimisée de l’interface cellule/AGV sont des leviers de performance souvent sous-estimés.

Le positionnement des points d’entrée et de sortie de la cellule est critique. Il ne doit pas être dicté uniquement par la cinématique du robot, mais aussi par la trajectoire des flux logistiques. Un simple marquage au sol définissant clairement les zones d’attente, les zones d’approche et les zones de « docking » pour les AGV permet de fluidifier et de sécuriser les interactions. Des études d’optimisation de flux industriels montrent qu’un positionnement optimisé des points d’entrée/sortie de la cellule peut générer une amélioration de 15% du flux logistique environnant.

Plutôt que de laisser l’AGV naviguer jusqu’à la cellule, il est plus efficace de concevoir un « sas » d’échange. Ce sas peut être une simple zone matérialisée au sol ou un convoyeur d’interface. L’objectif est de découpler l’opération du robot de l’opération de l’AGV. Le robot dépose la pièce dans le sas, et l’AGV vient la récupérer sans avoir à attendre la fin du cycle robot. Ce découplage, combiné à un marquage au sol clair, évite les congestions, réduit les temps d’attente et maximise le débit global de l’îlot de production, même dans une allée de circulation étroite.

Penser la cellule comme un nœud dans un réseau de flux, et non comme une entité isolée, est la clé pour que l’optimisation de l’empreinte au sol ne se fasse pas au détriment de la performance logistique de l’usine.

Document unique : comment transformer l’analyse de risques en outil de management réel ?

L’analyse de risques est souvent perçue comme une formalité administrative à archiver dans le Document Unique d’Évaluation des Risques Professionnels (DUERP). C’est une erreur fondamentale. Pour une cellule robotisée, et a fortiori dans un espace contraint, l’analyse de risques est l’outil de conception et de management le plus puissant qui soit. Elle ne doit pas être un document statique, mais un processus vivant qui guide chaque décision d’implantation et d’exploitation.

Comme le souligne HumaRobotics dans son guide sur les normes de sécurité en robotique collaborative :

L’analyse de risques est une étape obligatoire lors de l’implantation d’un robot collaboratif. Elle est décrite par la norme NF EN ISO 12100 et s’applique à une application définie. Il faut donc réaliser une nouvelle analyse de risques à chaque nouvelle tâche du robot.

– HumaRobotics, Guide normes sécurité robotique collaborative

Cette règle s’applique à toute application robotisée. Pour la transformer en outil de management, l’analyse de risques doit devenir le référentiel central des modes opératoires. Chaque risque identifié (collision, écrasement, projection) doit être associé non seulement à une mesure de prévention (barrière, carter, réduction de vitesse), mais aussi à une consigne claire pour l’opérateur et le mainteneur. Par exemple, le risque de collision lors d’une intervention de maintenance doit déboucher sur une procédure de consignation LOTO (Lockout-Tagout) détaillée et affichée sur la machine.

En suivant cette démarche, le document n’est plus une archive, mais devient le script de la sécurité au quotidien, un outil de formation continue et un pilier du management visuel de la performance et de la sécurité.

Mise en service sur site : comment éviter les 3 semaines de retard typiques au démarrage ?

La mise en service (ou commissioning) est le moment de vérité de tout projet d’intégration. C’est aussi là que les retards s’accumulent le plus souvent : problèmes de communication entre automates, capteurs mal câblés, trajectoires robot à ajuster, et surtout, des comportements de sécurité imprévus. Dans un projet où chaque mètre carré est compté, un retard de plusieurs semaines peut paralyser une ligne de production entière. La clé pour éviter cet écueil est une préparation rigoureuse en amont : le Factory Acceptance Test (FAT).

Un FAT moderne ne se limite plus à faire tourner le robot « à vide » chez l’intégrateur. Il doit être une simulation quasi-complète de la vie de la cellule sur site. L’objectif est de dérisquer au maximum les interfaces logicielles et sécuritaires avant même que la machine ne quitte l’atelier de montage. Un protocole de FAT robuste, combiné à une bonne préparation logistique, permet de limiter la mise en service sur site (Site Acceptance Test – SAT) à une simple validation finale.

Voici un protocole en quatre étapes pour une mise en service sereine :

1. Étape 1 – FAT sur Jumeau Numérique : Avant l’expédition, il est possible de valider près de 90% du programme du robot et de la logique de sécurité en utilisant un jumeau numérique. Ce logiciel émule le comportement de l’automate et des capteurs virtuels, permettant de tester la plupart des scénarios sans risque matériel.
2. Étape 2 – Préparation du Kit de Démarrage : Le technicien qui se rend sur site doit avoir une valise technique complète : tous les câbles de rechange, les versions de firmware documentées, et un mini-PC contenant une image disque complète de l’environnement de programmation avec toutes les licences activées.
3. Étape 3 – Tests par Scénarios de Panne : Le FAT doit inclure une checklist de 15 à 20 scénarios de défaillance simulée : couper l’alimentation d’un capteur, bloquer un convoyeur, déclencher des arrêts d’urgence dans différentes zones. Cela permet de valider la robustesse des réactions de sécurité.
4. Étape 4 – Réception sur Site (SAT) optimisée : Grâce aux étapes précédentes, le SAT se concentre sur l’essentiel : la vérification de la connectique physique, la calibration mécanique finale du robot (TCP), et la confirmation des comportements de sécurité déjà validés lors du FAT.

Cette approche transforme la mise en service d’une source de stress et de retards en une simple formalité, garantissant un démarrage de production rapide et maîtrisé.

Maintenant que vous disposez des clés pour arbitrer chaque décision de conception, l’étape suivante consiste à formaliser ces choix dans une analyse de risques détaillée et à planifier votre projet en intégrant ces phases de validation. Pour mettre en pratique ces conseils, une analyse personnalisée de votre implantation par un expert est le prolongement logique de cette réflexion.
