Soudure par résistance robotisée : la maîtrise de la constance, du premier au millionième point

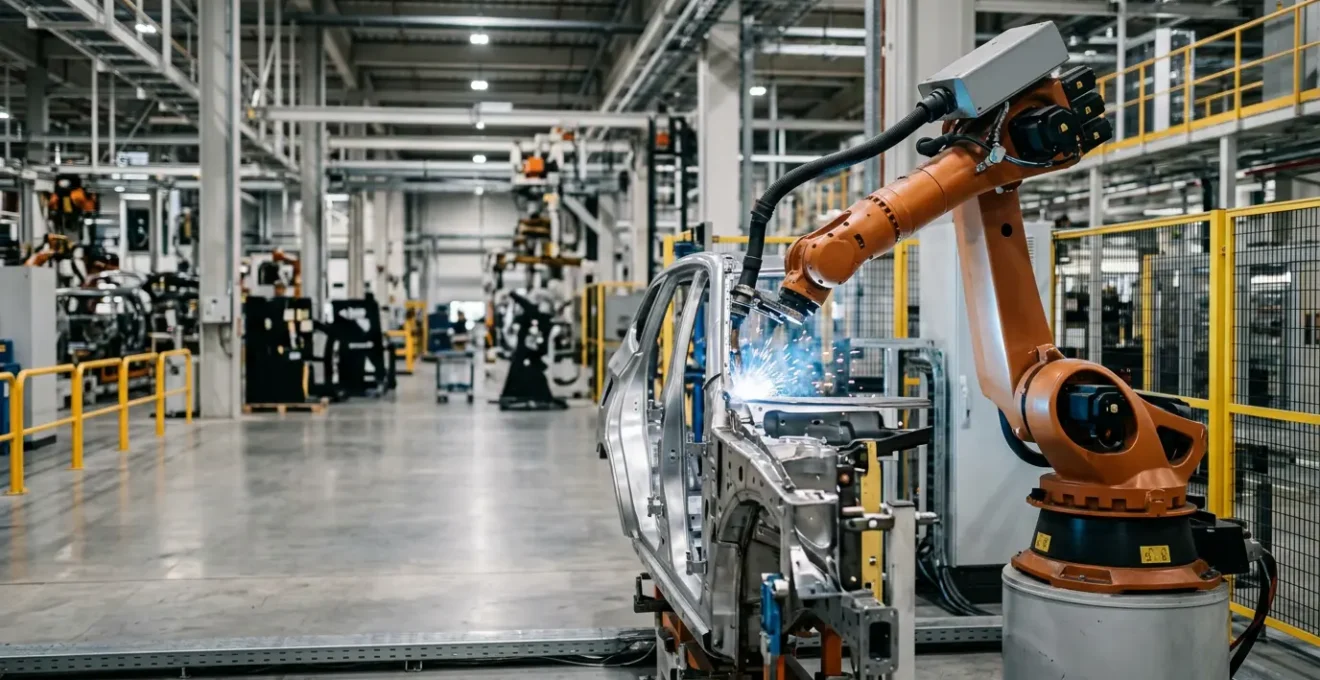

Pour un ingénieur qualité, la scène est familière : une ligne de production automobile tournant à plein régime, des bras robotisés dansant dans une pluie d’étincelles. Le premier point de soudure est parfait. Le centième aussi. Mais qu’en est-il du millième, ou du dix-millième, après des heures de production ininterrompue ? La hantise de tout spécialiste de l’assemblage est la dérive, cette lente dégradation de la qualité qui transforme un processus robuste en une source de non-conformités coûteuses.

Les réponses habituelles, comme l’ajustement des paramètres de base (intensité, temps, effort) ou la maintenance préventive générique, sont des prérequis, mais elles ne suffisent plus. Elles traitent le système comme une entité statique. Or, une cellule de soudage par résistance (SPR) est un écosystème vivant, soumis à une entropie constante. La chaleur s’accumule, les électrodes s’usent, les tôles présentent des variations infimes… Mais si la véritable clé n’était pas de lutter contre cette dégradation, mais de l’intégrer comme une variable à compenser en permanence ?

Cet article adopte cette perspective. Nous n’allons pas simplement lister des bonnes pratiques, mais plonger au cœur des phénomènes physiques qui menacent la constance de vos points de soudure. De la micro-géométrie de l’électrode à la gestion thermique globale, nous explorerons les stratégies qui permettent de maintenir un équilibre dynamique et de garantir que chaque point de soudure est une fusion parfaite, aussi solide et fiable que la première.

Pour aborder ce défi de manière structurée, nous allons explorer les piliers de la constance en soudure robotisée. Cet article vous guidera à travers les points de contrôle essentiels qui font la différence entre une production de masse et une production d’excellence.

Rodage des électrodes (Tip Dressing) : l’opération critique pour maintenir la densité de courant

Le point de contact entre l’électrode et la tôle est le cœur du réacteur en soudure par résistance. C’est ici que l’énergie électrique se transforme en chaleur. La géométrie de ce contact est donc le paramètre le plus influent sur la densité de courant, et par conséquent, sur la formation du noyau de soudure. Or, cette géométrie n’est pas stable. À chaque point, l’électrode en alliage de cuivre subit une usure mécanique et une dégradation thermique. Sa surface de contact s’élargit, s’aplatit et se contamine avec des résidus de zinc ou d’aluminium des tôles.

Cet élargissement, ou « champignonnage », est critique : pour une même intensité, l’énergie est dispersée sur une plus grande surface, la densité de courant chute, et le noyau de soudure devient plus petit, voire inexistant. De plus, à haute température, le recuit de l’alliage de cuivre peut engendrer une perte de plus de 20% de sa dureté initiale, accélérant le phénomène. C’est ici qu’intervient le « Tip Dressing », ou rodage des électrodes. Cette opération, souvent perçue comme une simple maintenance, est en réalité un acte de régulation du processus. En usinant périodiquement la pointe de l’électrode, on restaure sa géométrie d’origine et on garantit une densité de courant constante, point après point.

Ignorer la fréquence de rodage, c’est accepter une dérive inévitable de la qualité. La planification du Tip Dressing ne doit pas être basée sur un temps calendaire, mais sur un nombre de points de soudure, et ajustée en fonction des matériaux et des épaisseurs soudées. C’est la première étape fondamentale vers un processus sous contrôle.

Soudure adaptative : ajuster l’intensité en millisecondes si la tôle est mal plaquée

Si le rodage des électrodes est une régulation périodique, la soudure adaptative représente le niveau supérieur : la compensation en temps réel. Dans un monde idéal, chaque pièce présentée au robot serait parfaitement bridée, sans aucun jeu entre les tôles. La réalité de la production de masse est différente : variations d’emboutissage, mauvais plaquage, ou présence d’un gap infime sont des scénarios courants. Ces défauts d’accostage augmentent drastiquement la résistance électrique au point de contact. Si l’on applique le courant nominal, il en résultera une énergie excessive, provoquant une expulsion violente de métal en fusion (projection) et un point de soudure défectueux.

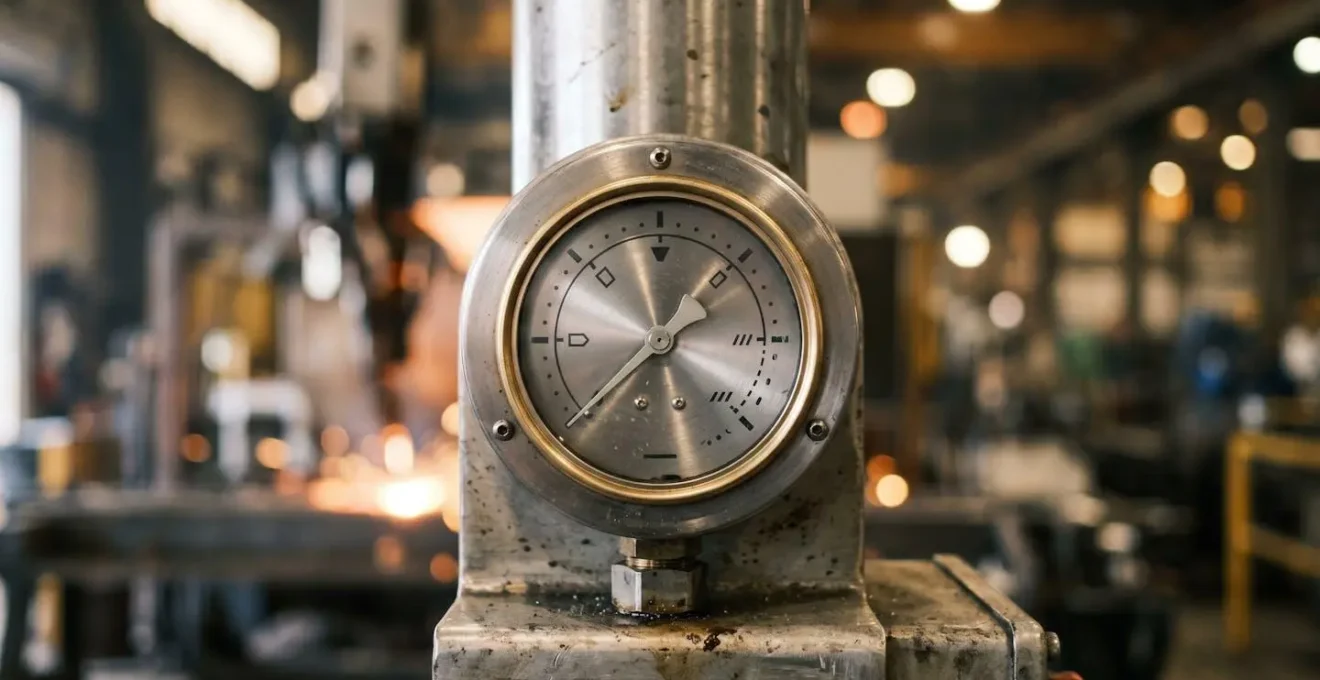

La technologie de soudure adaptative a été conçue pour contrer ce problème. Au lieu de suivre aveuglément un programme prédéfini, le système mesure en continu la résistance dynamique ou la tension entre les électrodes pendant les premières millisecondes du passage du courant. Si une résistance anormalement élevée est détectée – signe d’un mauvais accostage – l’automate ajuste instantanément les paramètres. Il peut, par exemple, réduire l’intensité pour éviter l’expulsion ou moduler le profil de courant pour faire « fondre » le gap en douceur avant d’appliquer la pleine puissance.

Cette capacité de réaction est fulgurante. Les systèmes modernes s’appuient sur des onduleurs moyenne fréquence avec un temps de réaction de l’ordre de la milliseconde. Le robot ne subit plus passivement les variations de la pièce ; il s’y adapte activement. Pour l’ingénieur qualité, c’est une assurance inestimable. La soudure adaptative transforme les « accidents » de production en non-événements, garantissant un noyau de soudure conforme même lorsque les conditions ne sont pas nominales. C’est la fusion de la mécanique de précision et de l’intelligence logicielle pour atteindre la constance.

Projections de soudure : comment éviter de coller des billes de métal sur la carrosserie visible ?

Les projections, ou expulsions, sont le symptôme le plus visible et le plus redouté d’un processus de soudage par résistance qui dérive. Ces billes de métal en fusion, projetées à haute vitesse, ne sont pas seulement un signe de mauvaise qualité du point de soudure lui-même (qui se retrouve avec un manque de matière). Elles représentent un risque majeur pour les pièces de peau, c’est-à-dire la carrosserie visible. Une projection qui vient se coller sur une portière ou un capot entraîne des opérations de retouche coûteuses, voire le rebut de la pièce. Leur éradication est donc une priorité absolue.

Les causes sont multiples, mais elles tournent quasi systématiquement autour d’un apport d’énergie trop rapide ou trop intense par rapport à la capacité du système à la contenir. Cela peut provenir d’un mauvais accostage (comme vu précédemment), d’un effort de serrage insuffisant qui ne confine pas le noyau en fusion, de paramètres de courant trop agressifs, ou de surfaces de tôle contaminées (huile, colle) qui créent une résistance de contact erratique. L’utilisation de technologies de soudage avancées est une des clés de la prévention. Par exemple, il a été démontré que le passage à une soudeuse à onduleur et à une recette multipulses a permis une réduction de moitié des projections par rapport à une technologie monophasée classique.

La maîtrise des projections est un art qui combine la propreté, la précision mécanique et l’intelligence des paramètres. C’est une chasse aux détails où chaque élément, de la propreté des tôles à la gestion des rampes de courant, joue un rôle déterminant dans l’obtention d’une surface impeccable.

Ultrasons vs Destructif : comment contrôler les soudures sans casser la pièce ?

Une fois le point de soudure réalisé, comment s’assurer de sa qualité intrinsèque ? La méthode historique est le contrôle destructif : on prélève une pièce sur la ligne à intervalle régulier, on la découpe ou on utilise un burin pour arracher les points de soudure et mesurer le diamètre du bouton arraché. Cette méthode est fiable, mais elle a des inconvénients majeurs : elle est lente, coûteuse (une pièce sacrifiée à chaque contrôle), et ne fournit qu’un instantané statistique de la production. Elle ne peut pas garantir la qualité de 100% des pièces.

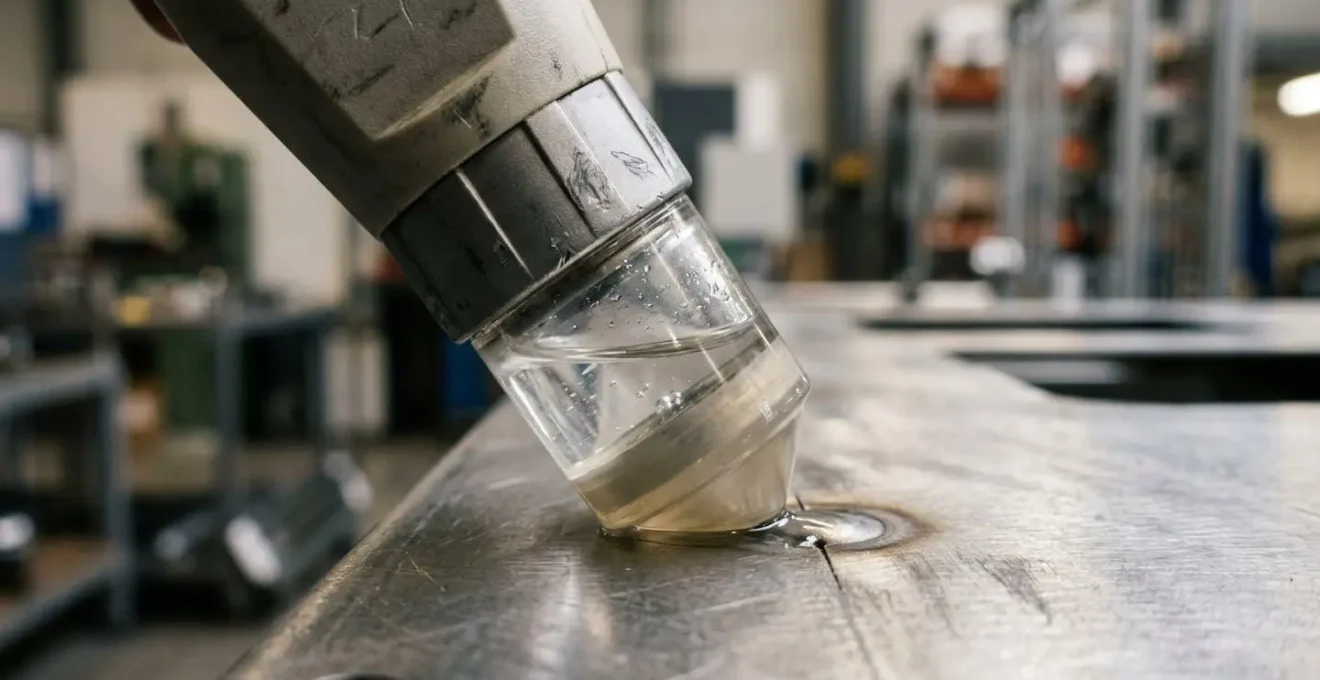

Face à ces limites, les contrôles non destructifs (CND), et en particulier la méthode par ultrasons, se sont imposés comme la solution de référence. Le principe est simple : une sonde à ultrasons, souvent dotée d’une membrane souple pour épouser la forme de la tôle, est appliquée sur le point de soudure. Elle envoie une impulsion sonore qui traverse le point. L’écho renvoyé est analysé. L’épaisseur du noyau de soudure et son diamètre peuvent être déduits du temps de vol et de l’atténuation du signal. En quelques secondes, sans endommager la pièce, on obtient une mesure précise de la qualité du point.

Cette technologie permet de passer d’un contrôle par échantillonnage à un contrôle à 100% sur les points critiques. Les exigences sont d’ailleurs clairement définies par les constructeurs. Par exemple, pour les éléments de carrosserie, le diamètre de noyau requis est généralement de 4 mm, tandis qu’il peut monter à 6 mm pour des pièces de sécurité structurelle. Le contrôle par ultrasons permet de valider que chaque point de soudure respecte ces tolérances. C’est un changement de paradigme : on ne présume plus la qualité, on la mesure sur chaque véhicule.

Circuit d’eau : pourquoi la surchauffe de la pince est la cause n°1 des arrêts en été ?

Un aspect souvent sous-estimé dans la quête de la constance est la gestion thermique. Une pince de soudage est un système qui dissipe une quantité colossale d’énergie. Seule une fraction de l’énergie électrique sert à créer le point de soudure ; le reste se transforme en chaleur dans les câbles, les bras de la pince et surtout les électrodes. Sans un refroidissement efficace, la température monte en flèche, avec des conséquences en cascade : ramollissement accéléré des électrodes, augmentation de la résistance électrique du circuit (effet Joule), et à terme, mise en sécurité de l’installation pour surchauffe.

Le circuit d’eau de refroidissement est le système sanguin de la pince de soudage. Sa performance est vitale, en particulier lors des périodes de forte cadence ou de température ambiante élevée, comme en été. L’ingénieur qualité sait que de nombreux arrêts de ligne inexpliqués durant la période estivale sont directement liés à une défaillance du refroidissement. Un débit d’eau insuffisant, un filtre colmaté, une eau entartrée ou de mauvaise qualité (conductivité trop élevée) suffisent à faire chuter l’efficacité de l’échange thermique.

La surveillance du circuit d’eau ne doit pas être une pensée après coup, mais un pilier de la maintenance préventive. Une approche rigoureuse inclut plusieurs points de contrôle essentiels :

• Vérification régulière des filtres et remplacement selon la préconisation du constructeur.
• Contrôle de la qualité de l’eau, notamment son pH et sa conductivité, pour éviter la corrosion et l’entartrage.
• Inspection des purgeurs et des flexibles pour déceler toute obstruction ou fuite potentielle.
• Surveillance du débit et du différentiel de température entre l’entrée et la sortie de la pince, un indicateur direct de l’efficacité du refroidissement.
• Maintien des niveaux et de la qualité des additifs (biocides, anti-corrosion) dans le circuit.

Une gestion proactive du refroidissement est une assurance contre les arrêts de production et une garantie de la stabilité des propriétés mécaniques des électrodes, contribuant directement à la constance du processus de soudage.

Dilatation soudure : anticiper comment la tôle bouge quand on la chauffe à 1500°C

La soudure par résistance est un processus thermique extrême. En quelques millisecondes, une petite zone de la tôle est portée à son point de fusion, autour de 1500°C pour l’acier, avant de refroidir rapidement. Cette montée et descente en température ultra-rapide génère des contraintes mécaniques considérables. Le métal se dilate en chauffant et se rétracte en refroidissant. Si cette dilatation thermique n’est pas maîtrisée, elle peut entraîner des déformations géométriques sur la pièce assemblée, compromettant sa conformité dimensionnelle.

Anticiper comment la tôle va « bouger » est un enjeu d’expert. Cela dépend non seulement des paramètres de soudage, mais aussi et surtout de la séquence de soudage : l’ordre dans lequel les points sont réalisés sur la pièce. Réaliser tous les points d’un bout à l’autre d’un panneau long peut entraîner un effet de « banane », où la pièce se cintre à cause de l’accumulation des contraintes de retrait dans une même direction. Une séquence mieux pensée, par exemple en « étoile » (du centre vers les bords) ou en « pas de pèlerin » (alternance des points), permet de distribuer et d’équilibrer ces contraintes, minimisant la déformation finale.

Comme le souligne judicieusement un expert de Laval Développement dans un article sur les techniques clés en industrie :

Une stratégie ‘du centre vers les bords’ vs ‘d’un bout à l’autre’ peut radicalement changer la géométrie finale de la pièce sans aucun coût additionnel.

– Laval Développement, Le soudage par points : technique clé en industrie

Cette gestion intelligente de la séquence est purement logicielle et ne coûte rien en termes d’équipement. Elle requiert cependant une compréhension fine de la physique des matériaux et de la mécanique de l’assemblage. La simulation numérique est aujourd’hui un outil précieux pour prédire ces déformations et optimiser les gammes de soudage avant même le lancement de la production, garantissant ainsi la stabilité dimensionnelle de la première à la dernière pièce.

Boîtier anticollision mécanique : la dernière ligne de défense quand l’électronique échoue

La fiabilité d’un processus robotisé ne se mesure pas seulement à la qualité de sa production, mais aussi à sa robustesse face aux imprévus. Dans un environnement de production dense, une erreur de trajectoire, un mauvais positionnement de la pièce ou une défaillance de capteur peut mener à une collision du robot. Un tel événement est toujours coûteux : arrêt de la ligne, endommagement de la pince de soudage, du robot lui-même ou de l’outillage, et nécessité d’une intervention de maintenance complexe et d’un recalibrage complet du robot.

Les systèmes de contrôle modernes intègrent de multiples sécurités logicielles pour prévenir ces collisions. Cependant, aucune solution logicielle n’est infaillible. C’est pourquoi le boîtier anticollision mécanique, monté entre le poignet du robot et la pince, constitue la dernière ligne de défense. Ce dispositif est conçu pour détecter un impact physique. En cas de collision, même mineure, il absorbe une partie de l’énergie et déclenche un contact électrique qui commande un arrêt d’urgence immédiat du robot, bien avant que les efforts de la collision ne causent des dommages structurels.

En protégeant l’outil le plus coûteux de la cellule (la pince et le robot), ce boîtier est un investissement direct dans la disponibilité de la ligne. Des optimisations mécatroniques de ce type contribuent à la performance globale ; par exemple, des innovations sur la conception des robots de soudage permettent des réductions notables des temps de cycle, augmentant ainsi la productivité. Un processus fiable est un processus qui non seulement produit bien, mais qui est également protégé contre les défaillances catastrophiques. L’anticollision mécanique est la ceinture de sécurité de l’automatisation, garantissant que même en cas d’échec de l’électronique, les conséquences matérielles et financières restent minimales.

Peinture robotisée : comment économiser 30% de produit par rapport à l’application manuelle ?

À première vue, la peinture robotisée peut sembler un sujet distinct de la soudure. Pourtant, dans la chaîne de valeur automobile, ces deux opérations sont intimement liées. La qualité de l’assemblage soudé a un impact direct et significatif sur la qualité et le coût du processus de peinture en aval. Une carrosserie parfaitement soudée, sans déformation et, surtout, sans projections, est la toile idéale pour une application de peinture robotisée efficace.

Le titre de cette section met en avant une économie de produit, mais cette économie n’est possible que si la surface à peindre est parfaite. Chaque projection de soudure collée sur la tôle, chaque défaut de surface, exige une opération de ponçage et de retouche manuelle avant peinture. Ces retouches non seulement brisent le flux automatisé, mais elles créent aussi des zones où l’adhérence de la peinture peut être différente. La promesse d’une application homogène et optimisée par robot est alors compromise.

L’enjeu est donc de voir la ligne de production comme un flux continu où la qualité se construit à chaque étape. Comme le formule R&D Vision dans une analyse sur le monitoring :

Les défauts de soudure peuvent avoir des conséquences désastreuses sur la qualité des produits finis, entraînant des coûts supplémentaires et des retards de production.

– R&D Vision, La révolution de la soudure : Comment les solutions de monitoring par vision optimisent la qualité et la productivité

En investissant dans la maîtrise de la soudure par résistance pour éliminer les projections et garantir la géométrie, on ne fait pas qu’améliorer la robustesse de la structure. On prépare le terrain pour une efficacité maximale de la peinture robotisée. C’est la vision systémique de la qualité : la performance d’une étape dépend de l’excellence de la précédente. Le millième point de soudure, s’il est parfait, est une promesse d’une finition peinture parfaite, réalisée avec un minimum de produit et de retouches.

Pour traduire ces principes en performance mesurable, l’étape suivante consiste à auditer vos processus actuels à la lumière de ces phénomènes de dérive et à évaluer les technologies de compensation les plus adaptées à vos défis de production.
