Crash-test thermique : pourquoi faire tourner votre machine à 110% pendant 24h avant livraison ?

Une nouvelle machine quitte votre atelier, le Factory Acceptance Test (FAT) est validé, le client a signé. Trois semaines plus tard, le téléphone sonne : la production est arrêtée. La machine, pourtant parfaite lors des tests, présente une dérive inexpliquée, un moteur a surchauffé, ou pire, une pièce mécanique a cédé. Ce scénario est le cauchemar de tout fabricant. Il coûte cher en garantie, en déplacement et surtout, en réputation. La cause est presque toujours la même : le FAT a validé la conformité fonctionnelle, mais a totalement ignoré la robustesse physique dans des conditions réelles et prolongées.

L’approche conventionnelle consiste à vérifier que chaque fonction répond au cahier des charges. Les alarmes se déclenchent-elles ? L’IHM est-elle réactive ? Les séquences s’exécutent-elles correctement ? Ces vérifications sont nécessaires, mais tragiquement insuffisantes. Elles ne répondent jamais à la question fondamentale : la machine survivra-t-elle à 8, 16 ou 24 heures de production intensive, avec les vibrations, la chaleur et les contraintes mécaniques cumulées ? Alors que l’industrie a fait des progrès spectaculaires, portant par exemple le temps moyen entre pannes des robots à 7000 heures, ces pannes insidieuses, liées à l’usure et à la thermique, restent le point aveugle des protocoles de validation.

La véritable clé n’est donc pas de tester plus de fonctions, mais de tester la machine avec une intention destructrice et analytique. La solution est un contre-pied total à la logique de « préservation » du matériel en atelier : pousser la machine au-delà de ses limites nominales (à 110% de charge) pendant un cycle ininterrompu de 24 heures. Ce n’est plus un test, c’est un crash-test thermique. L’objectif n’est pas de voir si la machine fonctionne, mais de trouver le point exact où elle va céder. Cet article va décomposer, point par point, les défaillances critiques que seul ce type de test d’endurance peut révéler, et comment l’intégrer dans un processus FAT qui ne laisse rien au hasard.

Cet article plonge au cœur des phénomènes physiques qui conditionnent la fiabilité à long terme de vos équipements. Nous allons explorer les défaillances invisibles qu’un test standard ne peut détecter et détailler une méthodologie de validation conçue pour les anticiper.

Charge utile nominale vs réelle : pourquoi votre robot chauffe avec un préhenseur mal équilibré ?

La première erreur d’analyse concerne la charge utile. La fiche technique de votre robot indique une charge maximale, par exemple 10 kg. Vous installez un préhenseur et une pièce de 8 kg au total. Vous êtes donc, en théorie, largement dans les clous. Pourtant, après deux heures de fonctionnement à haute cadence, le poignet du robot est anormalement chaud et les moteurs forcent. Le problème ne vient pas du poids, mais de son centre de gravité. Un préhenseur long, déporté ou mal équilibré crée un effet de levier (un moment) qui sollicite les servomoteurs de manière disproportionnée par rapport à une charge parfaitement centrée.

Cette surcharge de couple, invisible lors de quelques cycles à vide, se transforme en une surchauffe continue en production. Les moteurs doivent fournir un courant plus élevé pour maintenir la position et la trajectoire, générant un excès de chaleur qui n’est pas prévu dans le dimensionnement thermique standard. Une étude de l’École de Technologie Supérieure de Montréal sur la performance des robots a d’ailleurs démontré que le chargement et le réchauffement thermique sont les deux facteurs qui influencent le plus significativement la répétabilité réelle d’un robot en conditions de production.

Un test de 24h à 110% de la cadence cible avec l’outillage final est le seul moyen de mettre ce phénomène en évidence. Il révèle si le couple supplémentaire induit par un outil mal conçu ne provoque pas une surchauffe progressive qui, à terme, dégradera les roulements, les lubrifiants et l’électronique de puissance. C’est la différence entre la charge nominale sur le papier et la contrainte réelle subie par la mécanique.

Courbes de courant : détecter un point dur mécanique invisible à l’œil nu

Une machine peut sembler parfaitement fluide lors d’un déplacement manuel ou à basse vitesse. Pourtant, en production, elle peut présenter une usure prématurée sur un axe spécifique. La cause est souvent un point dur mécanique : un léger défaut d’alignement, un roulement défectueux, une tension de courroie excessive ou un problème de lubrification. Ce défaut est souvent imperceptible, mais il force le servomoteur à fournir un pic de courant à chaque passage sur ce point précis. Répété des milliers de fois par jour, ce micro-effort se transforme en fatigue mécanique et en surchauffe localisée.

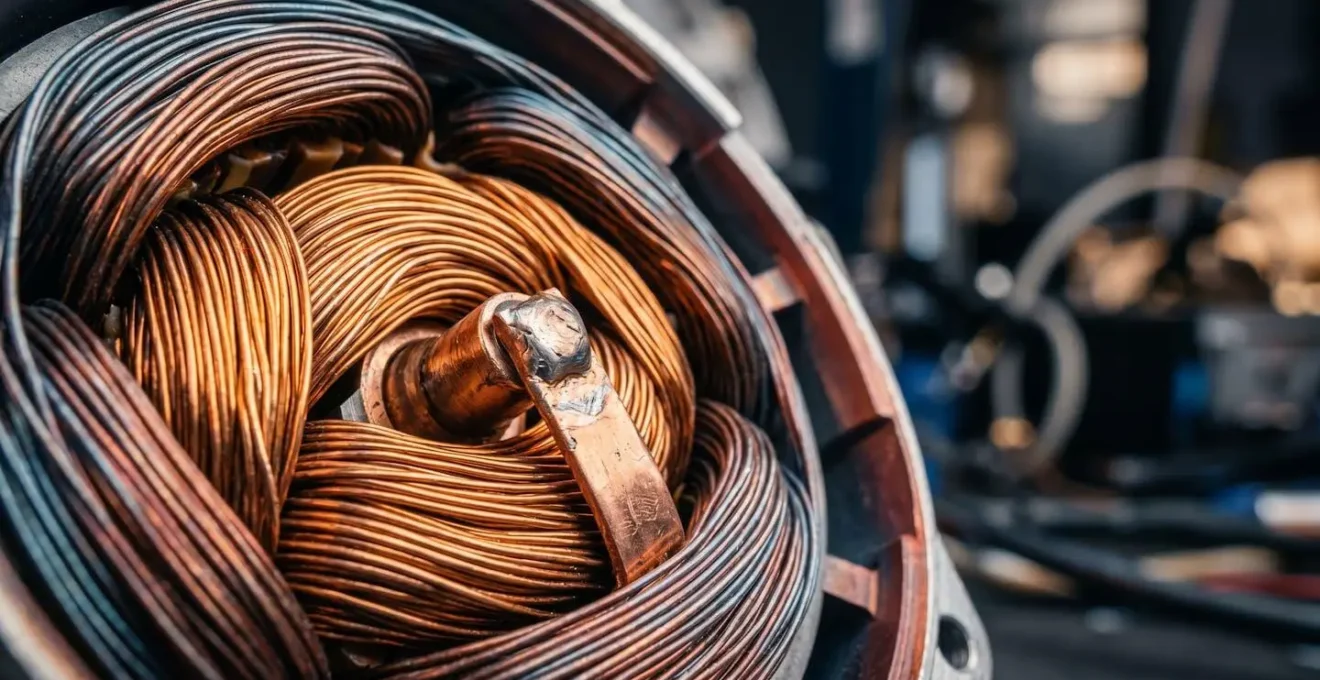

Pour débusquer ce tueur silencieux, l’analyse des courbes de courant des servomoteurs via un oscilloscope ou un outil de monitoring intégré est une arme redoutable. Sur une machine saine, le profil de courant d’un mouvement répété est stable et régulier. La présence d’un point dur se traduit par un pic de courant anormal, toujours au même endroit de la trajectoire. C’est la signature électrique d’une contrainte mécanique invisible.

Un test d’endurance de 24 heures permet non seulement de détecter ces pics, mais aussi d’observer leur évolution. Un pic qui augmente en amplitude au fil des heures est le symptôme d’une dégradation en cours, probablement accélérée par la chaleur. Le crash-test thermique ne se contente pas de trouver le défaut ; il en mesure la criticité et la vitesse d’évolution, vous permettant de corriger le problème mécanique avant qu’il ne mène à une casse nette chez le client.

Arrêt d’urgence à pleine vitesse : votre mécanique résistera-t-elle au freinage brutal ?

Le test de l’arrêt d’urgence est un classique du FAT. On vérifie que le sectionnement du circuit de sécurité provoque bien l’arrêt immédiat de la machine. Mais ce test est presque toujours réalisé à vitesse réduite ou à un moment non critique du cycle. Or, la question n’est pas de savoir *si* la machine s’arrête, mais si sa structure mécanique peut encaisser le choc d’un freinage maximal à pleine vitesse et pleine charge. Lorsqu’un robot de plusieurs centaines de kilos, lancé à 2 m/s, est stoppé net, l’énergie cinétique se dissipe sous forme de contraintes brutales dans les réducteurs, les accouplements et la structure porteuse.

Ce test doit être effectué de manière répétée et, surtout, à chaud. Un crash-test de 24h offre le scénario parfait : déclencher des arrêts d’urgence après 23 heures de fonctionnement, lorsque les composants sont à leur température de fonctionnement maximale. Comme le souligne une analyse de l’INRS, l’efficacité des composants de sécurité peut être altérée par la chaleur. Une analyse des risques robotiques industriels publiée par l’INRS précise :

Un frein qui est efficace à 25°C peut avoir une réponse dégradée à 85°C, révélant l’importance des tests d’arrêt d’urgence à chaud après 23h de fonctionnement continu.

– Analyse des risques robotiques industriels, INRS – Institut National de Recherche et de Sécurité

Un test d’arrêt d’urgence à chaud peut révéler des faiblesses cachées : une vis de fixation qui se cisaille sous le couple de freinage, un accouplement qui glisse, ou une déformation permanente de la structure. C’est une destruction contrôlée qui vous évite un accident de production, voire corporel, une fois la machine en service.

Dérive thermique : pourquoi votre robot perd 0.1mm de précision après 4h de travail intense ?

C’est l’un des problèmes les plus insidieux en robotique et en usinage. La fiche technique de votre robot garantit une répétabilité exceptionnelle, souvent de l’ordre de quelques centièmes de millimètre. Et lors des tests courts en atelier, ces chiffres sont vérifiés. Pourtant, chez le client, après une demi-journée de production, les pièces assemblées sont hors tolérance. La cause est la dérive thermique. La chaleur générée par les moteurs, les réducteurs et l’électronique se propage dans la structure métallique du robot, provoquant sa dilatation. Même infime, cette dilatation modifie la géométrie du robot et donc la position réelle de son outil.

Selon les spécifications techniques, un robot industriel peut atteindre une répétabilité de ±0,020 mm, mais ce chiffre est mesuré à froid. La précision absolue, elle, se dégrade avec la montée en température. Une étude sur les robots ABB a montré qu’une simple élévation de 1°K sur un bras de 1 mètre peut produire une dérive mesurable. Le phénomène est inévitable, mais il doit être quantifié. Un test de 24h, couplé à un système de mesure laser, permet de tracer la courbe de dérive de la machine. On peut ainsi visualiser à quel moment la machine se stabilise thermiquement et quelle est l’ampleur de la dérive maximale.

Cette information est cruciale. Elle permet soit de prévoir des cycles de re-calibration automatique en production, soit de mettre en place des modèles de compensation logicielle qui ajustent la trajectoire du robot en temps réel en fonction de la température de ses axes. Ignorer la dérive thermique, c’est livrer une machine dont la précision n’est garantie que pendant la première heure de travail.

Facteur de marche : l’erreur de dimensionnement qui grille les moteurs sur les cycles courts

Le facteur de marche (ou duty cycle) est un paramètre souvent sous-estimé, en particulier sur les applications à cycles très courts et rapides. Il représente le ratio entre le temps de fonctionnement d’un moteur et son temps de repos sur une période donnée. Un moteur peut fournir un couple très élevé pendant une courte durée, à condition d’avoir le temps de refroidir. L’erreur classique est de dimensionner un moteur sur son couple de pointe sans tenir compte de la cadence. Sur des cycles de quelques secondes, le moteur n’a jamais le temps de dissiper la chaleur accumulée.

Le phénomène physique est implacable. Comme le détaille une étude sur la gestion thermique des robots par Walmate Thermal, environ 20 à 30% de l’énergie électrique est convertie en chaleur. Si cette chaleur n’est pas évacuée, la température interne du moteur grimpe en flèche. Les conséquences sont multiples : réduction du couple disponible (le moteur « s’écroule »), risque de démagnétisation des aimants permanents et, à terme, grillage des enroulements. C’est une panne garantie, mais qui n’apparaîtra jamais lors d’un test de quelques minutes.

Un test d’endurance de 24h avec surveillance de la température des carters moteurs est le seul juge de paix. Il simule des milliers de cycles consécutifs et révèle si le système de refroidissement (radiateur, ventilateur) est correctement dimensionné pour la cadence réelle de l’application. Valider le facteur de marche évite non seulement des pannes coûteuses, mais optimise aussi la performance énergétique. D’ailleurs, selon les données de maintenance prédictive industrielle, la surveillance thermique a permis de réduire les coûts de maintenance jusqu’à 38% dans certains secteurs, prouvant l’impact financier direct de la maîtrise de la température.

Trapèze ou courbe en S (Jerk) : comment réduire les vibrations de la machine par le logiciel ?

La robustesse d’une machine ne dépend pas uniquement de sa conception mécanique. La manière dont elle est pilotée par le logiciel a un impact direct sur les contraintes et l’usure. Le point clé est la gestion de l’accélération. Un profil de mouvement standard est dit « trapézoïdal » : l’accélération est instantanée, maintenue constante, puis coupée net. Ce changement brutal d’accélération, appelé « jerk » (ou à-coup), génère des vibrations importantes dans toute la structure mécanique.

Ces vibrations ne sont pas anodines. Elles créent des oscillations en fin de mouvement, ce qui allonge le temps de cycle (il faut attendre que la machine se stabilise) et induisent une fatigue prématurée des composants. La solution logicielle consiste à utiliser des profils de mouvement plus doux, comme les courbes en S. Avec ce type de profil, l’accélération est progressive, ce qui « arrondit les angles » du mouvement. Le jerk est considérablement réduit, et avec lui, les vibrations.

Un test d’endurance permet de comparer objectivement l’impact de ces deux types de lois de commande. En mesurant les vibrations avec un accéléromètre et en analysant la dérive thermique (un mouvement plus fluide génère souvent moins de chaleur), on peut choisir le profil de mouvement qui offre le meilleur compromis entre vitesse et préservation de la mécanique. L’étude de l’ETS Montréal a également confirmé que les lois de commande influencent non seulement la performance mécanique mais aussi le comportement thermique global, montrant l’interdépendance entre le logiciel et la physique de la machine.

Simulation de flux : pourquoi votre fichier Excel ne suffit plus pour garantir la cadence ?

La simulation de flux est un outil puissant pour valider la cadence théorique d’une ligne de production. En entrant les temps de cycle de chaque machine, on peut identifier les goulots d’étranglement et optimiser l’agencement. Cependant, cette simulation repose sur un postulat fondamentalement faux : elle suppose que les machines sont parfaites et que leur performance est constante. Votre fichier Excel ou votre logiciel de simulation ne prend en compte ni la dérive thermique, ni les micro-arrêts, ni la perte de performance progressive due à la chaleur.

Comme le résume avec justesse un article de Robot Magazine, « la simulation de flux suppose une machine parfaite ». C’est le test d’endurance de 24h qui révèle la dure réalité du « derating », cette perte de performance nominale due aux contraintes réelles. Votre machine, capable de tenir une cadence de 60 pièces/minute pendant une heure, ne tient peut-être plus que 55 pièces/minute après 8 heures de chauffe. Cette différence de 8% n’apparaîtra jamais dans une simulation standard.

Le crash-test thermique permet d’établir un « coefficient de réalité » pour chaque équipement. En intégrant ce coefficient (par exemple, une perte de performance de 8% après 4 heures) dans votre modèle de simulation, vous obtenez enfin une prédiction de cadence fiable et réaliste. C’est le seul moyen de garantir au client un débit de production qui sera effectivement tenu sur la durée, et non uniquement lors de la démonstration en atelier. C’est également un prérequis pour respecter les protocoles de mesure de performance, qui exigent des conditions stables sur plusieurs cycles, comme le spécifient les protocoles standardisés de mesure basés sur la norme ISO 9283.

FAT (Factory Acceptance Test) : comment ne rien laisser passer avant que la machine quitte l’atelier ?

Le Factory Acceptance Test (FAT) ne doit plus être vu comme une simple formalité administrative, mais comme la dernière et la plus importante phase de R&D de votre machine : celle de la validation de sa robustesse. Intégrer la philosophie du crash-test thermique dans votre protocole FAT est la meilleure assurance contre les pannes en production. Un FAT moderne n’est pas une démonstration pour le client, c’est une campagne d’essais destructifs pour le fabricant.

Cela implique de structurer le FAT autour de la recherche de points de rupture. Le processus doit inclure systématiquement un cycle de 24h à 110% de la cadence et de la charge, avec un monitoring continu des températures, des courants moteurs et de la position via un capteur externe. L’objectif est de générer des données, de tracer des courbes d’évolution et d’identifier des tendances avant qu’elles ne deviennent des pannes. Comme le souligne un guide d’Intervention Prévention Inc., le FAT est une « grande opportunité d’identifier les déficiences et non-conformités, réduisant ainsi les risques d’accidents en pré-production. »

Le succès d’un tel processus repose sur une préparation rigoureuse. Aucune entreprise n’accepte la livraison sans un FAT réussi, car ce jalon déclenche des étapes contractuelles et financières cruciales. Il faut donc définir en amont avec le client les critères d’acceptation de ce test d’endurance : quelle est la dérive thermique maximale acceptable ? Quelle est l’élévation de température maximale autorisée sur les moteurs ? En rendant ces critères objectifs et mesurables, vous transformez un test de perception en une validation scientifique.

Mettre en place un FAT aussi exigeant est un investissement en temps et en ressources. Mais cet investissement est largement rentabilisé par la réduction drastique des coûts de garantie, des interventions sur site et par la confiance absolue que vous bâtissez avec votre client. Vous ne vendez plus une machine, vous vendez une performance garantie sur la durée.

Pour mettre en pratique ces stratégies de validation, l’étape suivante consiste à auditer vos protocoles de test actuels et à y intégrer systématiquement une phase de test d’endurance thermique et mécanique, en définissant des critères de succès basés sur des données physiques mesurables.
