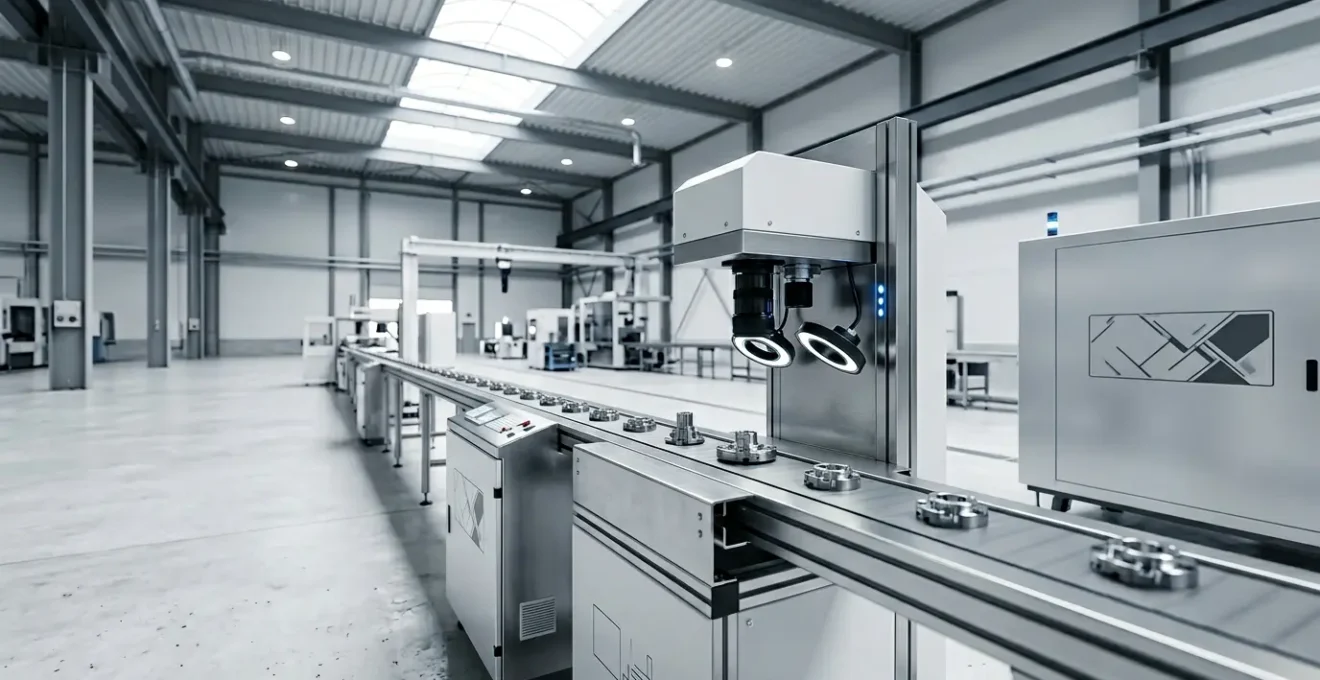

Contrôle d’aspect automatisé : comment objectiver l’inspection visuelle et remplacer le jugement de l’opérateur ?

« Ce n’est pas acceptable », « le client ne le prendra jamais », « celui-là, il est limite… ». Ces phrases résonnent dans chaque atelier de production et pèsent sur les épaules de tout responsable qualité. La gestion des défauts d’aspect repose trop souvent sur une appréciation humaine, subjective et variable. L’œil d’un opérateur en début de poste n’est pas le même que celui d’un opérateur fatigué après sept heures de travail. Cette subjectivité est la source de tensions internes, de sur-tri coûteux et, pire encore, de litiges clients insolubles car fondés sur des critères esthétiques flous.

Face à ce constat, la réponse habituelle consiste à renforcer les formations, à multiplier les gabarits visuels ou à espérer que l’opérateur « développe l’œil ». Pourtant, ces approches ne s’attaquent pas à la racine du problème. La véritable rupture ne consiste pas à simplement remplacer l’œil par une caméra, mais à substituer un jugement subjectif par un standard métrologique objectif, quantifiable et surtout, opposable. L’enjeu fondamental du contrôle d’aspect automatisé n’est pas technologique, mais méthodologique : il s’agit d’un exercice de traduction.

Le but n’est pas seulement de détecter un défaut, mais de le caractériser avec une précision telle qu’il n’y ait plus de place pour l’interprétation. Cet article n’est pas un catalogue de technologies, mais une feuille de route pour transformer le concept vague de « qualité perçue » en un ensemble de données factuelles. Nous verrons comment quantifier ce qui semble inquantifiable, comment choisir les bonnes stratégies pour révéler les défauts les plus infimes, et comment arbitrer le dilemme économique entre la sur-qualité et le risque. L’objectif : faire de chaque contrôle une décision basée sur une mesure, et non une opinion.

Pour structurer cette démarche, cet article explore les étapes clés pour construire un système de contrôle d’aspect robuste et rentable. Du décodage des défauts à la sélection de la technologie la plus pertinente, chaque section vous apportera des éléments de décision concrets.

Défaut critique ou cosmétique : comment traduire « c’est pas beau » en paramètres algorithmiques ?

La première étape de l’objectivation du contrôle est de cesser de parler de « défauts » pour parler de « signatures ». Chaque imperfection, qu’elle soit une rayure, une bulle, une tache ou un manque de matière, possède des caractéristiques mesurables. La subjectivité naît de l’évaluation globale d’une pièce ; l’objectivité naît de la quantification de ses attributs. Le processus de traduction consiste donc à décomposer l’appréciation « c’est pas beau » en une série de questions binaires auxquelles un algorithme peut répondre :

• Le défaut a-t-il une taille supérieure à X microns ?
• Son contraste avec la surface est-il supérieur à Y niveaux de gris ?
• Est-il situé dans une zone A (visible par le client) ou une zone B (cachée) ?
• Sa forme est-elle allongée (rayure) ou circulaire (piqûre) ?

Cette classification permet de séparer les défauts critiques, qui affectent la fonction, la sécurité ou la conformité légale, des défauts cosmétiques. C’est en définissant des seuils acceptables pour chaque attribut de ces défauts cosmétiques qu’une entreprise peut stabiliser sa qualité. L’automatisation ne fait alors qu’appliquer ce cahier des charges de manière infaillible et constante, 24h/24.

L’établissement de ce dictionnaire de défauts est le véritable investissement initial. Il nécessite une collaboration étroite entre la qualité, la production et le marketing pour s’accorder sur ce qui est réellement inacceptable pour le client final. Une fois ce standard défini, la machine devient le garant impartial de son application.

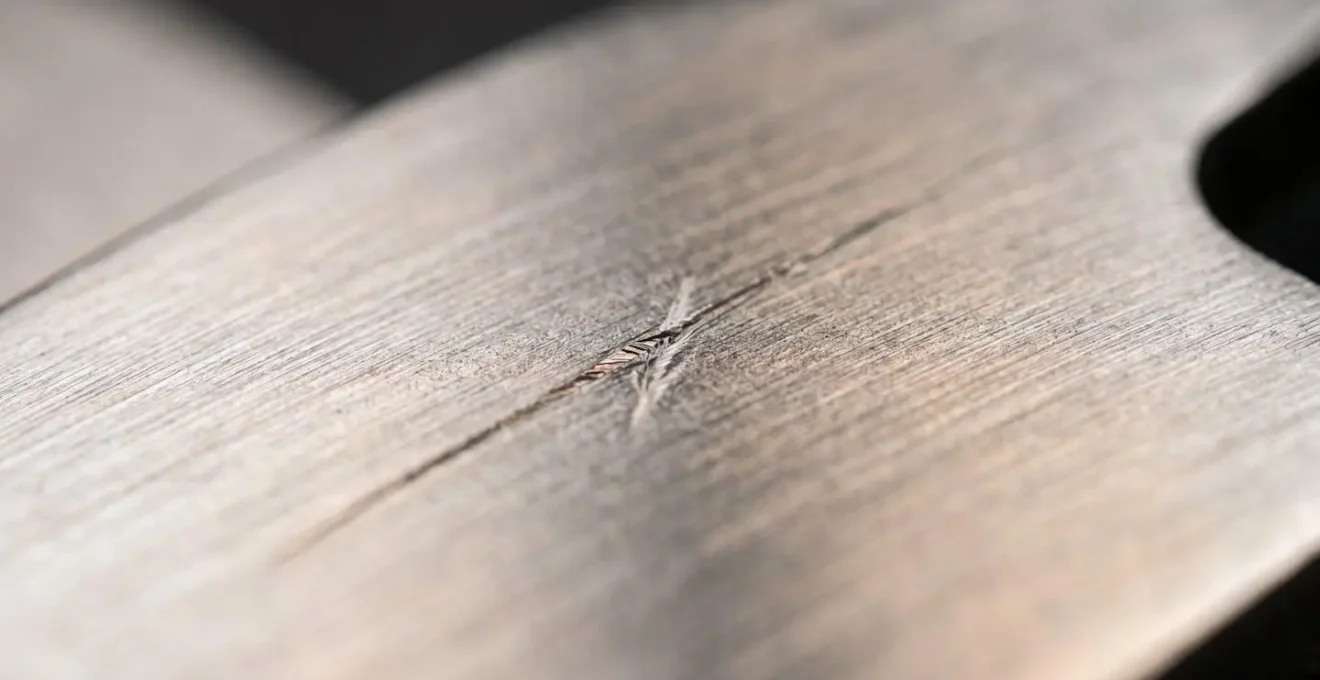

Photométrie stéréo : utiliser les ombres pour révéler des rayures de 10 microns

Une fois les défauts définis, encore faut-il pouvoir les « voir ». Pour des imperfections de surface infimes comme des micro-rayures, des bosses ou des textures irrégulières, une simple caméra 2D est souvent aveugle. C’est ici qu’interviennent des techniques d’éclairage avancées, dont la photométrie stéréo est l’une des plus puissantes. Le principe est de se rapprocher de la manière dont un humain inspecte une surface : en l’inclinant sous la lumière pour faire « jouer » les ombres et révéler les reliefs.

La photométrie stéréo systématise cette approche. Au lieu d’une seule source de lumière, le système utilise plusieurs éclairages (typiquement quatre ou plus) positionnés à des angles différents. La caméra capture une image sous chaque condition d’éclairage. Un algorithme analyse ensuite les variations d’intensité lumineuse et les ombres portées sur chaque pixel. En combinant ces informations, il est capable de reconstruire une « carte des normales » de la surface, qui est une représentation 3D de l’orientation de chaque point. Les défauts, même de quelques microns de profondeur, apparaissent alors comme des anomalies évidentes dans cette carte topographique numérique.

Cette technique est particulièrement efficace pour l’inspection de surfaces métalliques, plastiques texturées ou peintes, où les défauts sont souvent des variations de relief plutôt que de couleur. Elle permet de détecter et de quantifier des rayures, des impacts ou des défauts de moulage invisibles à l’œil nu ou avec un système de vision classique, transformant une inspection qualitative en une véritable mesure 3D de l’état de surface.

Taux de faux positifs : pourquoi rejeter trop de pièces bonnes coûte plus cher que de laisser passer un défaut ?

L’un des mythes tenaces du contrôle qualité est de viser le « zéro défaut » à tout prix. Or, dans la réalité industrielle, la quête d’une sensibilité de détection absolue se heurte à un mur économique : le taux de faux positifs. Un faux positif, c’est une pièce parfaitement conforme que le système de contrôle rejette par erreur. Ce phénomène est loin d’être anecdotique et constitue une part significative du coût de la non-qualité, qui peut représenter selon l’AFNOR entre 5 et 15% du chiffre d’affaires pour les entreprises manufacturières.

Chaque système d’inspection, humain ou automatisé, fonctionne avec un seuil de décision. Si ce seuil est trop « sévère » pour ne laisser passer aucun défaut, il va inévitablement classer des variations acceptables du processus comme des défauts. Rejeter une pièce bonne a un coût direct (perte matière, temps machine) et des coûts indirects (baisse du rendement, nécessité d’un re-contrôle manuel). Dans de nombreuses industries, le coût d’une pièce rejetée à tort est bien supérieur au coût d’un défaut cosmétique mineur qui arriverait chez le client.

Le pilotage d’un système de vision est donc un exercice de compromis permanent entre la sensibilité (capacité à trouver les vrais défauts) et la spécificité (capacité à ignorer les pièces saines). L’objectif n’est pas de maximiser la première, mais de trouver le point d’équilibre optimal qui minimise le coût total de la non-qualité (coût des défauts passés + coût des pièces bonnes rejetées).

L’avantage d’un système automatisé est que ce seuil est un paramètre réglable et stable, contrairement à l’humeur d’un opérateur. Il devient possible de piloter la qualité par la donnée, en ajustant le seuil en fonction des retours clients, des coûts matière ou des objectifs de rendement.

Surfaces courbes et réfléchissantes : le cauchemar de la vision (et comment le résoudre)

Si l’inspection d’une surface plane et mate est aujourd’hui une tâche relativement maîtrisée, le contrôle de pièces aux géométries complexes constitue le véritable défi de la vision industrielle. Les surfaces courbes et spéculaires (réfléchissantes) sont particulièrement redoutables pour les systèmes de vision standards. Elles agissent comme des miroirs déformants, créant des reflets intenses (points chauds) qui saturent le capteur de la caméra, et des zones d’ombre où aucune information n’est visible.

Un défaut présent sur la pente d’une pièce courbe peut être complètement déformé, voire invisible, selon l’angle de la caméra et de l’éclairage. C’est une situation où une approche naïve (une caméra, un éclairage frontal) est vouée à l’échec. La solution réside, encore une fois, dans la maîtrise de la physique de la lumière. Plusieurs stratégies permettent de contourner ces difficultés :

• L’éclairage en dôme (Dome Light) : Il crée une lumière très diffuse et homogène qui enveloppe la pièce, éliminant les ombres portées et les reflets directs. C’est la technique de choix pour les objets très brillants ou « miroir ».
• L’éclairage coaxial : La lumière est projetée à travers un miroir semi-réfléchissant dans l’axe de la caméra. Seules les surfaces parfaitement perpendiculaires à la caméra renvoient la lumière, faisant ressortir les défauts (rayures, impacts) qui la diffusent dans d’autres directions.
• La déflectométrie : Cette technique projette un motif lumineux (par exemple, des lignes parallèles) sur la surface spéculaire et analyse la déformation de son reflet. Une surface parfaite renverra un motif non déformé, tandis qu’un défaut (bosse, creux) créera une distorsion locale dans le motif réfléchi.

Un prototype développé pour l’industrie cosmétique a démontré la faisabilité de l’inspection de surfaces parfaitement spéculaires et non planes, comme des capots de parfum ou des flacons métallisés. Le système reposait sur des techniques d’éclairage spécialisées pour caractériser les défauts là où les méthodes classiques échouaient, prouvant que même ces cas « cauchemardesques » peuvent être adressés avec la bonne approche métrologique.

Traçabilité image : stocker la photo de chaque pièce produite pour se défendre en garantie

Dans un système de contrôle visuel classique, l’information « Bonne/Rebut » est souvent la seule qui est conservée. C’est une perte d’information considérable. L’un des bénéfices les plus sous-estimés du contrôle par caméra est la possibilité de mettre en place une traçabilité par l’image. Le principe est simple : pour chaque pièce produite et identifiée par un numéro de série ou un code-barres, le système stocke l’image (ou les images) qui a servi à prendre la décision, ainsi que le résultat du contrôle.

Cette base de données d’images devient un atout stratégique majeur. En cas de litige client ou de demande de garantie, il ne s’agit plus d’une discussion subjective sur l’état supposé de la pièce au moment de sa fabrication. Il est possible de retrouver instantanément la « photo d’identité » de la pièce incriminée et de prouver, de manière factuelle et juridiquement opposable, qu’elle était conforme aux standards définis au moment de son expédition. Cette capacité à fournir une preuve objective désamorce instantanément de nombreux conflits.

Au-delà de l’aspect défensif, cette archive visuelle est une mine d’or pour l’amélioration continue. En analysant les images des pièces rejetées sur plusieurs semaines ou mois, les ingénieurs qualité peuvent identifier des récurrences de défauts, les corréler avec des lots de matière première, des réglages machine ou des équipes de production spécifiques. C’est un outil puissant pour l’analyse de cause racine et l’optimisation des processus. Le Machine Learning peut même être utilisé pour découvrir des corrélations invisibles entre des variations d’aspect mineures et des pannes futures, ouvrant la voie à la maintenance prédictive.

L’erreur de tolérance qui rejette 10% de pièces bonnes (faux positifs)

L’argument principal en faveur de l’automatisation est souvent la supériorité de la machine sur l’humain en termes de fiabilité. Cette affirmation doit être comprise correctement. La force de la machine n’est pas une acuité visuelle surnaturelle, mais sa constance absolue. Une analyse de la performance d’inspection humaine a montré que le taux de détection d’un opérateur peut chuter de 80% en début de journée à 50% en fin de poste à cause de la fatigue. L’œil humain n’est pas un étalon stable.

Cependant, il serait faux de croire que la machine est infaillible. Comme nous l’avons vu, tout système opère selon un compromis entre sensibilité et spécificité. Un système réglé de manière trop « nerveuse » peut facilement atteindre un taux de rejet de 10% de pièces parfaitement bonnes. Cette « erreur de tolérance » est un coût caché qui peut parfois annuler les bénéfices de l’automatisation. L’enjeu est donc de régler le système pour qu’il soit plus performant que l’humain *en moyenne*, tout en maîtrisant ce coût des faux positifs.

Il est également crucial de garder une vision réaliste de la technologie. L’automatisation réduit la variabilité et peut atteindre des performances très élevées, mais elle ne garantit pas la perfection. Comme le souligne lucidement l’association professionnelle A3P dans le contexte exigeant de l’industrie pharmaceutique :

Aucune technologie actuelle n’offre une capacité de détection à 100% des défauts réels du procédé de fabrication, surtout pour un large éventail de types de produits et de défauts.

– Association A3P, Article sur l’approche probabiliste de l’inspection visuelle

Le contrôle visuel, même automatisé, reste une approche probabiliste. Le but n’est pas d’atteindre un mythique 100%, mais de définir un niveau de risque acceptable et de s’assurer que le système le respecte de manière stable et documentée.

Solder Paste Inspection : pourquoi contrôler le volume de pâte est plus important que contrôler le composant ?

L’exemple de l’inspection de la pâte à braser (Solder Paste Inspection, ou SPI) dans l’assemblage de cartes électroniques est l’illustration parfaite de l’évolution du contrôle qualité : de la détection curative à la prévention par la mesure. Pendant des années, le contrôle se concentrait sur l’inspection post-refusion (AOI – Automated Optical Inspection) pour trouver des défauts de soudure. Le SPI déplace le contrôle en amont, juste après la sérigraphie de la pâte à braser et avant même que les composants ne soient posés.

Pourquoi ce changement est-il si crucial ? Parce que la grande majorité des défauts de soudure (courts-circuits, joints froids, tombstoning) trouve son origine dans un dépôt de pâte incorrect. En utilisant des techniques de mesure 3D (souvent par projection de franges), le système SPI ne se contente pas de « voir » la pâte ; il mesure avec une précision de l’ordre du micron son volume, sa surface, sa hauteur et son alignement sur chaque pad de la carte. Il vérifie que la fondation du joint de soudure est parfaite avant de construire dessus.

Cette approche est particulièrement vitale pour les composants modernes comme les BGA (Ball Grid Array), dont les centaines de billes de soudure sont cachées sous le composant après la pose. Une fois le composant posé, il est trop tard : un contrôle visuel est impossible, et une réparation est extrêmement complexe et coûteuse. L’étude de cas de NextPCB, un fabricant de circuits imprimés, montre que l’implémentation d’un système SPI 3D avancé est la seule mesure préventive efficace pour garantir la fiabilité du brasage des BGA. En détectant les manques ou excès de volume avant la pose, le système maximise le rendement au premier passage (First Pass Yield) et évite des rebuts coûteux en fin de ligne.

Cet exemple incarne le changement de paradigme : le contrôle d’aspect le plus rentable n’est pas celui qui trouve le plus de défauts sur le produit fini, mais celui qui mesure les paramètres critiques du process pour empêcher les défauts d’apparaître.

Machine Learning vs Programmation classique : quand l’IA devient-elle plus rentable que le code IF-THEN ?

Le choix de la technologie logicielle est la dernière étape de la construction d’un système de contrôle d’aspect. Il se résume souvent à un arbitrage entre la programmation classique, basée sur des règles, et le Machine Learning (ou Deep Learning). Comprendre quand l’un devient plus pertinent que l’autre est essentiel pour la rentabilité du projet.

La programmation classique (souvent appelée « rule-based ») consiste pour un ingénieur à définir manuellement un ensemble de règles logiques : « SI le contraste de cette zone est inférieur à 50 ET SI sa surface est supérieure à 100 pixels, ALORS rejeter la pièce ». Cette approche est très efficace, rapide à mettre en œuvre et parfaitement déterministe pour des défauts simples, géométriques et bien définis (mesure de dimensions, vérification de présence/absence, lecture de codes-barres).

Le Machine Learning, et plus spécifiquement les réseaux de neurones convolutifs (CNN), adopte une approche radicalement différente. Au lieu de programmer des règles, on « entraîne » le système en lui montrant des milliers d’exemples d’images de pièces bonnes et de pièces avec différents types de défauts. Le réseau de neurones apprend alors par lui-même à reconnaître les caractéristiques subtiles qui distinguent un défaut d’une variation acceptable. Cette méthode est imbattable pour les défauts complexes, variables ou subjectifs : rayures de formes diverses, variations de texture, défauts d’impression, ou tout ce qui est difficile à décrire avec des règles IF-THEN. Les systèmes actuels peuvent atteindre des taux de détection supérieurs à 99,2% sur des défauts de surface complexes.

Le choix dépend donc de la nature de vos défauts et de votre processus de production, comme le synthétise l’analyse comparative suivante.

L’IA n’est donc pas toujours la réponse. Elle devient rentable lorsque la complexité des défauts rend la programmation manuelle trop longue, trop coûteuse ou tout simplement impossible.

Pour passer de la théorie à la pratique, l’étape suivante consiste à réaliser un audit de vos coûts de non-qualité (rebuts, retours, litiges) pour identifier le seuil de rentabilité et le périmètre précis de votre projet d’inspection automatisée.
