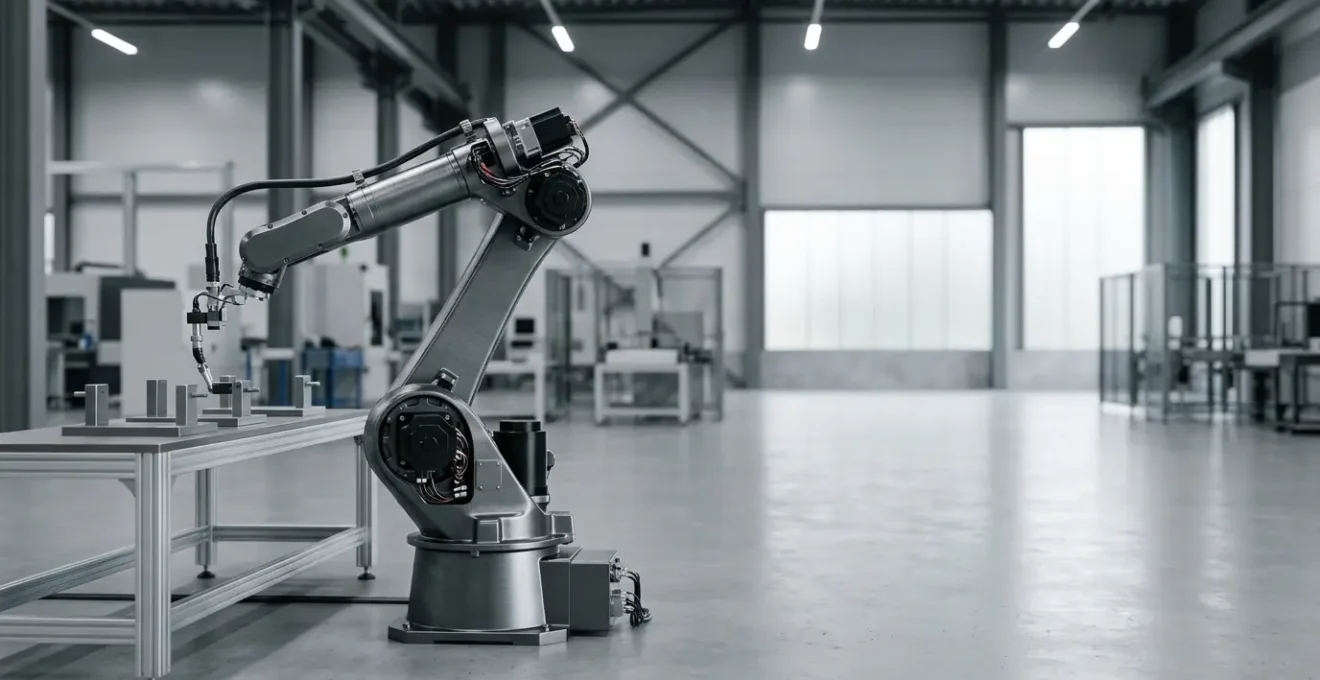

Bras robotique industriel moderne en mouvement dans un environnement de production automatisée
Publié le 21 mars 2024

En résumé :

  • Un robot « sent » les obstacles en surveillant en permanence l’effort de ses propres moteurs (proprioception robotique).
  • Des fonctions comme l’erreur de traînage et la limitation de force sont votre première ligne de défense, avant même un choc.
  • En cas de contact, des modes de compliance et des dispositifs mécaniques protègent l’intégrité de votre investissement.

L’image est un cauchemar pour tout responsable de production : un bras robotisé de plusieurs dizaines de milliers d’euros qui percute violemment un obstacle imprévu. Le bruit métallique, l’arrêt brutal, et la question angoissante : quelle est l’étendue des dégâts ? Pour protéger cet investissement, on pense immédiatement à des barrières physiques ou à des scanners laser coûteux. Ces systèmes sont utiles, mais ils ne sont que la partie émergée de l’iceberg de la sécurité.

Et si la protection la plus efficace était déjà intégrée au cœur même de votre machine ? Et si votre robot possédait une sorte de « sens du toucher » interne, une proprioception capable de détecter une résistance anormale bien avant la catastrophe ? C’est cette intelligence embarquée, souvent méconnue, qui constitue la véritable première ligne de défense de votre équipement. Loin d’être une machine aveugle, un robot moderne « écoute » en permanence la signature de ses propres efforts.

Cet article vous révèle les différentes couches de cette sécurité intrinsèque, des signaux les plus subtils émis par les servocommandes aux ultimes lignes de défense mécaniques. Vous découvrirez comment interpréter les signaux de votre robot pour non seulement éviter les collisions, mais aussi pour diagnostiquer les problèmes avant qu’ils ne mènent à une casse coûteuse. C’est un changement de paradigme : ne plus seulement voir le robot comme un outil, mais le comprendre comme un système intelligent qui communique en permanence son état de santé.

Pour naviguer dans cet univers de la sécurité robotique intégrée, nous allons explorer en détail les mécanismes qui protègent votre investissement au quotidien. Le sommaire ci-dessous vous guidera à travers chaque couche de cette défense en profondeur.

Erreur de traînage : le premier signal que votre robot force anormalement

Avant même qu’un contact violent ne se produise, votre robot vous envoie des signaux. Le plus important d’entre eux est l’erreur de traînage (ou « following error »). Pour comprendre ce concept, il faut visualiser le cerveau de votre robot : sa servocommande. À chaque milliseconde, elle envoie une consigne de position à chaque moteur (« va à la position X ») et mesure la position réelle de l’axe. Dans un monde parfait, ces deux valeurs sont identiques. Mais en réalité, il existe toujours un minuscule décalage.

Ce décalage, c’est l’erreur de traînage. En fonctionnement normal, elle est infime et stable. Mais que se passe-t-il si le robot rencontre une résistance imprévue ? S’il pousse contre une pièce mal positionnée, s’il frotte contre un gabarit, l’effort du moteur augmente. Il peine à atteindre la position demandée. Immédiatement, l’erreur de traînage va augmenter de façon anormale. C’est le premier symptôme, le « murmure » du robot qui vous dit : « Je force plus que prévu pour faire ce mouvement. »

Les contrôleurs de robots modernes surveillent en permanence cette valeur. Vous pouvez définir un seuil maximal pour l’erreur de traînage. Si ce seuil est dépassé, le robot s’arrête instantanément avec une alarme. C’est une protection extraordinairement efficace et gratuite, car elle est purement logicielle. C’est votre premier devoir de protection : assurez-vous que les seuils d’erreur de traînage de votre machine sont correctement réglés, ni trop sensibles pour éviter les faux arrêts, ni trop laxistes pour laisser passer un effort dangereux.

Peau tactile : transformer un robot industriel classique en robot collaboratif sûr

Si la surveillance interne de l’effort est une protection invisible, il existe des solutions pour donner un véritable « sens du toucher » externe à un robot. C’est le rôle de la peau tactile de sécurité. Il s’agit de panneaux souples, truffés de capteurs de pression, qui peuvent être installés sur le bras d’un robot industriel standard. Leur fonction est simple : dès qu’une pression, même légère, est détectée sur leur surface, ils envoient un signal d’arrêt d’urgence au contrôleur du robot.

Cette technologie agit comme une interface sensible entre le monde métallique et rigide du robot et l’environnement humain. Elle permet de transformer une cellule robotisée classiquement « enfermée » dans une cage en une application collaborative où l’homme et la machine peuvent partager le même espace en toute sécurité. L’avantage est double : on bénéficie de la vitesse et de la capacité de charge d’un robot industriel tout en garantissant un niveau de sécurité élevé pour les opérateurs à proximité.

La conception de ces systèmes est rigoureusement encadrée. Par exemple, selon la spécification technique ISO/TS 15066, qui établit les lignes directrices pour les applications de robotique collaborative, les limites de force et de pression sont définies pour 29 régions distinctes du corps humain. Cela garantit qu’un contact, s’il se produit, reste bien en dessous des seuils de douleur ou de blessure. La peau tactile est donc bien plus qu’un simple pare-chocs ; c’est un dispositif de sécurité intelligent qui apporte une couche de protection tangible et certifiée.

Mode souple (Compliance) : pourquoi laisser le robot « mou » après un choc évite de tordre l’axe ?

Lorsqu’une collision est détectée, que ce soit par un capteur interne ou externe, la réaction instinctive serait de vouloir que le robot soit le plus rigide possible. C’est une erreur. Une réaction de protection efficace est le mode « compliance », ou mode souple. Plutôt que de maintenir une résistance acharnée contre l’obstacle, le contrôleur va « relâcher » les freins du ou des axes concernés, rendant le bras du robot « mou » et facile à déplacer manuellement.

L’intérêt de cette approche est d’absorber l’énergie de l’impact plutôt que de la propager. Imaginez que votre robot percute un objet. S’il reste rigide, toute l’énergie cinétique se concentre sur le point d’impact, avec un risque énorme de tordre un axe, d’endommager un réducteur ou de casser l’outil. En passant en mode compliance, le robot se laisse « pousser » par l’obstacle. L’énergie est dissipée en un léger mouvement, protégeant ainsi la mécanique de précision qui coûte si cher. C’est le principe du roseau qui plie dans la tempête là où le chêne rigide casse.

Cette fonction est essentielle, non seulement pour la protection de la machine, mais aussi pour la sécurité de l’opérateur. Après un arrêt d’urgence, pouvoir repousser manuellement le robot pour dégager une personne ou un objet coincé est une fonctionnalité de sécurité primordiale. C’est pourquoi la recherche souligne que la compliance est une qualité nécessaire en Robotique pour un grand nombre de tâches impliquant un contact. Ne voyez donc pas un robot qui devient « mou » après un choc comme une faiblesse, mais comme la preuve d’un système de protection intelligent et bien conçu.

Cette illustration montre la différence fondamentale entre une structure rigide qui concentre les contraintes et un système compliant qui les distribue pour les absorber. C’est ce principe qui sauve votre matériel.

Boîtier anticollision mécanique : la dernière ligne de défense quand l’électronique échoue

Malgré toutes les précautions logicielles et électroniques, le risque zéro n’existe pas. Un bug logiciel, une erreur de programmation, une défaillance de capteur ou, plus fréquemment, une erreur humaine peuvent mener à une collision non détectée par les systèmes intelligents. Pour ces scénarios ultimes, il existe une dernière ligne de défense, purement mécanique et infaillible : le boîtier anticollision (ou « crash sensor »).

Ce dispositif se monte entre le poignet du robot et son outil. Il est conçu pour se « déclencher » en cas de choc, que celui-ci soit axial, radial ou en torsion. Au moment de l’impact, le boîtier se déforme ou se déconnecte légèrement, ce qui actionne un interrupteur interne. Cet interrupteur est câblé directement sur le circuit d’arrêt d’urgence du robot. L’action est donc instantanée et ne dépend d’aucun logiciel. C’est l’équivalent d’un airbag mécanique pour votre robot.

Après le déclenchement, le boîtier peut être réarmé très simplement, souvent en quelques secondes, et retrouve sa position initiale avec une très grande précision. Il protège ainsi non seulement l’outil, qui peut valoir plusieurs milliers d’euros, mais aussi et surtout les réducteurs et la structure du robot lui-même, dont la réparation peut immobiliser la production pendant des jours. Son efficacité repose sur sa simplicité : c’est un système binaire, qui fonctionne ou ne fonctionne pas, indépendamment de la complexité du programme du robot.

Étude de Cas : L’importance de la redondance face à l’erreur humaine

La faillibilité des systèmes complexes, y compris humains, a été mise en évidence par une étude menée par l’INRS qui a analysé 55 accidents de robots industriels. L’analyse a révélé que près de 90% des incidents étaient liés à des défaillances de la conscience situationnelle des opérateurs (comme la tunnélisation de l’attention ou une représentation mentale erronée). Ces résultats soulignent l’importance critique d’avoir des systèmes de sécurité redondants et purement mécaniques, comme un boîtier anticollision, qui fonctionnent même lorsque l’électronique et l’attention humaine sont prises en défaut.

Boîte noire : analyser les logs pour savoir qui a crashé le robot le week-end dernier

Lorsqu’un incident survient, la première priorité est de remettre la production en route. Mais la seconde, tout aussi cruciale, est de comprendre ce qui s’est passé pour que cela ne se reproduise plus. Votre robot est équipé d’une véritable « boîte noire » : ses fichiers de log. Ces journaux d’événements enregistrent en continu des centaines de paramètres : position de chaque axe, couple moteur, vitesse, état des entrées/sorties, alarmes déclenchées, etc., le tout horodaté à la milliseconde près.

Apprendre à lire et à interpréter ces logs est une compétence inestimable. En cas de collision « mystérieuse » découverte le lundi matin, l’analyse des logs du week-end vous permettra de reconstituer la séquence exacte des événements. Vous pourrez voir si une alarme d’erreur de traînage s’est déclenchée juste avant, si le couple d’un moteur a subitement grimpé en flèche, ou si un opérateur a tenté une commande manuelle incorrecte. C’est un outil de diagnostic surpuissant.

Mais leur utilité va au-delà de l’analyse post-mortem. En surveillant régulièrement les logs, vous pouvez faire de la maintenance prédictive. Une augmentation progressive du couple sur un axe peut indiquer une usure mécanique. Des erreurs de traînage fréquentes sur un même point de la trajectoire peuvent signaler un problème sur un gabarit ou un outil. Analyser les logs, ce n’est pas faire du « flicage », c’est prendre le pouls de votre machine pour anticiper les pannes et optimiser en continu la fiabilité de votre processus.

Votre plan de vérification pour une prévention active :

  1. Définition du payload : Assurez-vous toujours que le payload (charge utile) déclaré dans le programme correspond à la charge réelle manipulée par le robot. Une mauvaise définition est une source majeure de faux positifs de collision.
  2. Calcul des distances de sécurité : Calculez les temps de réponse de votre système pour déterminer la distance d’installation correcte des dispositifs de sécurité externes (barrières immatérielles, etc.).
  3. Test des seuils : Avant toute mise en production, testez manuellement à faible vitesse les seuils de détection de collision pour vous assurer qu’ils sont à la fois sûrs et fonctionnels.
  4. Analyse des anomalies : Mettez en place une routine d’analyse des logs de couple moteur, de vitesse et de position pour identifier toute dérive ou anomalie avant qu’elle ne devienne un problème.
  5. Surveillance de sécurité : Implémentez et validez les fonctions de sécurité intégrées (Safe Move) qui permettent la surveillance de la vitesse, de la position ou de l’espace de travail du robot.

L’erreur de trajectoire qui coûte 5000 € de réparations sur un bras articulé

Nous avons vu les systèmes de protection, mais pour bien saisir leur importance, il faut visualiser ce qu’ils préviennent. Une collision, même à vitesse modérée, peut avoir des conséquences financières désastreuses. Prenons l’exemple d’une simple erreur de programmation de trajectoire. Le robot doit saisir une pièce, mais le point programmé est quelques centimètres trop bas. Le robot exécute la trajectoire avec une force et une précision implacables, et vient percuter la table ou le gabarit.

Le premier dommage visible est souvent sur l’outil : une pince tordue, un capteur cassé. C’est déjà un coût de plusieurs centaines ou milliers d’euros. Mais le vrai danger est invisible. L’énergie du choc remonte le long du bras et vient frapper le composant le plus délicat et le plus cher : le réducteur harmonique (ou « strain wave gear »). Cette pièce de très haute précision, qui assure au robot son absence de jeu mécanique, est extrêmement sensible aux chocs. Un impact violent peut déformer ses dents microscopiques, introduisant un jeu dans l’axe qui rendra le robot imprécis et bon pour une coûteuse réparation.

Le coût ne s’arrête pas à la pièce de rechange (qui peut dépasser 5000 € pour un seul axe sur un robot de taille moyenne). Il faut y ajouter le coût de l’intervention d’un technicien spécialisé, et surtout, le coût de l’arrêt de production pendant des jours, voire des semaines, en attendant la réparation. Une collision de quelques secondes peut ainsi coûter des dizaines de milliers d’euros au total. Une étude sur la détection de collision a d’ailleurs souligné que l’absence de protection adéquate dans les applications à forte inertie peut causer des dommages considérables nécessitant des arrêts de production prolongés, sans parler de l’impact psychologique sur les équipes.

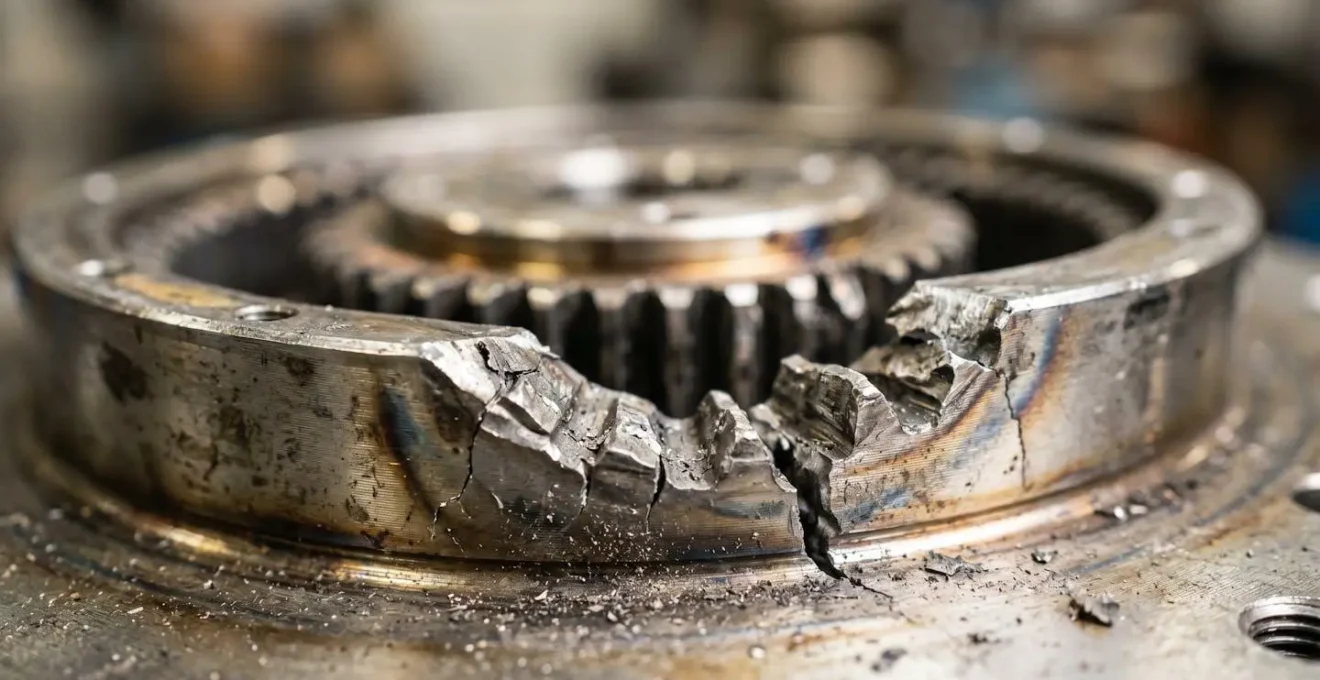

La vision de ce réducteur endommagé est un rappel brutal de ce qui est en jeu. Chaque système de détection de collision est une assurance contre ce type de désastre mécanique et financier.

Détection de collision : comment le capteur de force sauve votre broche à 10 000 € ?

Pour les applications les plus sensibles, comme l’usinage, le polissage ou l’assemblage de précision, la détection de collision basée sur le courant moteur peut ne pas être assez fine. Une broche d’usinage à 10 000 € peut être détruite par une force qu’un moteur de robot ne « sentira » même pas. C’est là qu’intervient le capteur de force/couple (F/T) 6 axes. Monté au poignet du robot, il agit comme un véritable système nerveux, mesurant en temps réel et avec une précision extrême les forces et les couples exercés sur l’outil selon les 6 degrés de liberté.

La différence de sensibilité est spectaculaire. Comme le soulignent des experts en robotique, un capteur F/T peut détecter une force anormale de 5 Newtons (l’équivalent de la force pour appuyer sur un interrupteur). Pour que la détection interne basée sur le courant moteur « voie » un signal clair, il faut parfois une force de 100 Newtons ou plus au niveau de l’outil. Pour une broche ou un outil de mesure, une force de 100 Newtons, c’est la destruction assurée. Les capteurs modernes peuvent même atteindre des sensibilités de l’ordre de 0,2 Newtons.

Avec un capteur F/T, vous pouvez programmer des seuils de force très bas et spécifiques à une direction. Par exemple, lors d’une opération d’insertion, vous pouvez autoriser une force élevée dans l’axe d’insertion, mais déclencher un arrêt d’urgence si une force latérale, même minime, est détectée, signalant que le composant est en train de se coincer. C’est une protection indispensable pour tous les processus où l’outil est plus précieux ou plus fragile que la pièce travaillée.

À retenir

  • La sécurité de votre robot repose sur une défense en profondeur, des signaux logiciels internes aux dispositifs mécaniques.
  • L’erreur de traînage et la surveillance du couple moteur sont les premiers indicateurs d’un effort anormal et votre première ligne de défense.
  • La définition correcte du payload et du centre de gravité de l’outil est la cause N°1 des arrêts intempestifs et la clé d’une détection fiable.

Cobotique PFL (Power & Force Limiting) : pourquoi votre cobot s’arrête-t-il tout le temps sans raison apparente ?

Les robots collaboratifs, ou cobots, sont conçus pour fonctionner aux côtés des humains sans cage de protection. Leur principal mécanisme de sécurité est le PFL (Power and Force Limiting) : ils sont intrinsèquement limités en force et en puissance. Cela est rendu possible par le même principe de surveillance du courant moteur que nous avons vu, mais avec des seuils beaucoup plus bas et des algorithmes beaucoup plus sophistiqués, certifiés pour la sécurité humaine.

Cependant, de nombreux utilisateurs novices de cobots sont confrontés à une frustration majeure : le robot s’arrête « sans raison apparente », en plein milieu d’un mouvement rapide, même sans avoir touché quoi que ce soit. La cause est presque toujours la même : une définition incorrecte du payload (charge utile). Le modèle physique du cobot, qui lui permet de calculer l’effort attendu pour chaque mouvement, dépend de manière critique de la masse et de la position du centre de gravité de l’outil qu’il manipule.

Si vous déclarez un payload de 2 kg alors que votre pince et votre pièce pèsent en réalité 2,5 kg, le cobot va devoir fournir plus d’effort que prévu, surtout lors des accélérations et des décélérations. L’algorithme PFL, ne connaissant pas la vraie masse, va interpréter cet effort supplémentaire comme une « collision externe » et déclencher un arrêt de sécurité. Le secret d’un cobot productif et fiable réside dans la définition méticuleuse de ses outils et de ses charges utiles. Prendre le temps de peser précisément l’outil et de mesurer son centre de gravité n’est pas une option, c’est la condition sine qua non du bon fonctionnement de sa sécurité intégrée.

Comprendre et configurer correctement ces différentes couches de protection est l’étape la plus importante pour garantir la pérennité et la rentabilité de votre investissement robotique. Auditez dès aujourd’hui les paramètres de sécurité de votre machine pour la protéger efficacement.

Questions fréquentes sur la détection de collision en robotique

Pourquoi mon cobot s’arrête-t-il fréquemment sans collision apparente ?

La cause principale est généralement une définition incorrecte de la charge utile (payload). Le modèle physique du cobot est basé sur la masse et le centre de gravité de ce qu’il manipule. Si les valeurs réelles diffèrent des valeurs déclarées, le cobot interprète l’effort supplémentaire comme une collision externe et s’arrête par sécurité.

Quelle est la vitesse maximale autorisée en mode guidage manuel ?

Selon la norme NF EN ISO 10218-2, la vitesse d’évolution du robot doit être inférieure à 250 mm/s lors d’un apprentissage par guidage manuel. Cette limitation garantit la sécurité de l’opérateur tout en permettant un enseignement précis des trajectoires.

Comment équilibrer sensibilité de détection et productivité ?

Le réglage optimal consiste à définir précisément les paramètres du TCP (Tool Center Point) et du payload, puis à analyser les logs pour identifier les points du mouvement où les arrêts se produisent. L’objectif est de trouver le ‘sweet spot’ qui garantit la sécurité sans entraver la performance avec des faux positifs.
