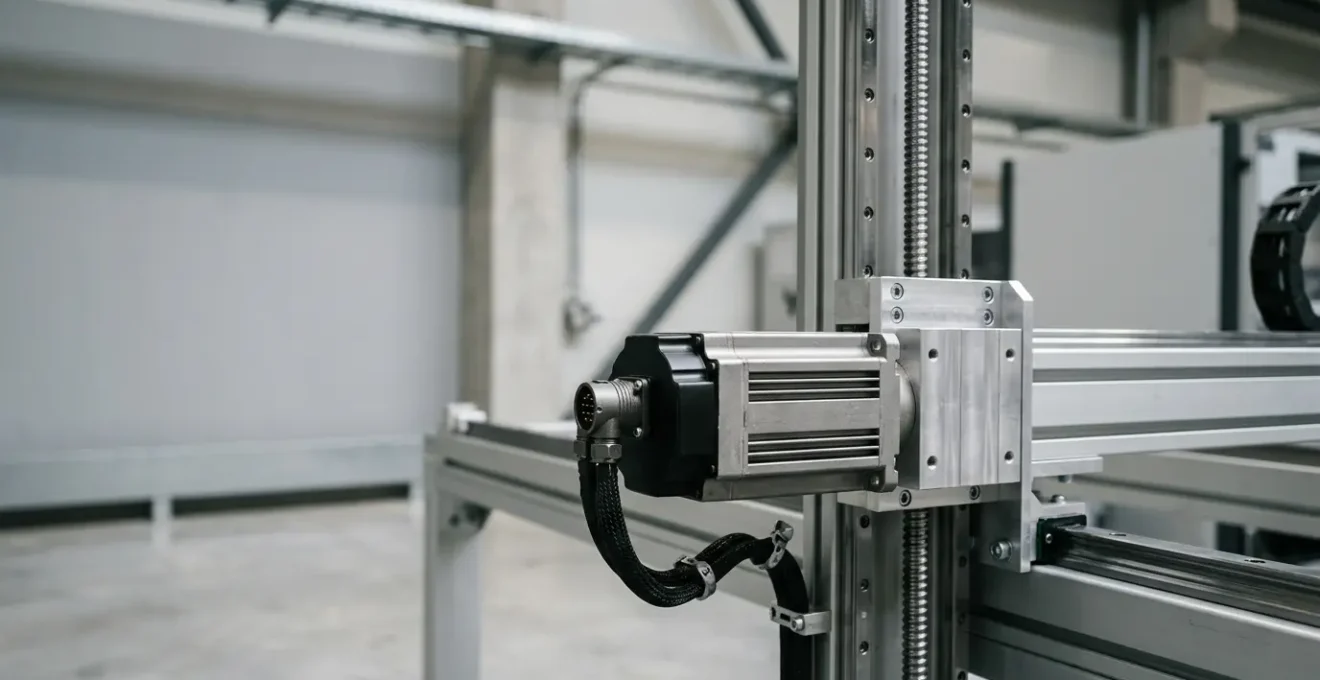

Pourquoi remplacer vos moteurs pas-à-pas par des servomoteurs brushless sur les axes critiques ?

Pour un concepteur de machine, la hantise de la perte de pas sur un moteur pas-à-pas est une réalité constante. Cette erreur de positionnement, souvent imprévisible, peut entraîner des défauts de fabrication, des arrêts de ligne coûteux, voire des risques pour la sécurité. La solution la plus courante consiste à surdimensionner le moteur ou à ajouter des capteurs externes, complexifiant la mécanique et augmentant les coûts sans jamais éradiquer totalement le risque. On se résigne souvent à cette imperfection, la considérant comme un mal nécessaire pour maîtriser les budgets.

Pourtant, cette approche traite le symptôme, pas la cause. Elle maintient la machine dans un paradigme de fonctionnement en boucle ouverte, où l’on espère que la position commandée est bien la position réelle. Le passage à un servomoteur brushless change radicalement cette philosophie. Il ne s’agit pas seulement d’une quête de vitesse ou de précision brute. Il s’agit d’adopter un système en boucle fermée, où la position est constamment mesurée, connue et garantie. La discussion ne porte plus sur « comment éviter de perdre des pas ? », mais sur « comment optimiser le mouvement maintenant que la position est fiable ? ».

Mais si la véritable clé n’était pas dans la puissance du moteur, mais dans l’intelligence de son variateur ? Cet article propose de dépasser la simple comparaison de fiches techniques. Nous allons explorer comment le remplacement d’un moteur pas-à-pas par un servomoteur est une décision stratégique qui déplace la complexité de la mécanique vers le logiciel. Vous découvrirez comment cette transition transforme les problèmes de positionnement en opportunités d’optimisation système, de la suppression des vibrations à la synchronisation parfaite entre plusieurs axes, pour une performance et une longévité accrues.

Pour vous guider dans cette analyse de performance, nous aborderons les points techniques essentiels qui font la différence au quotidien sur une machine de production. Ce guide vous donnera les clés pour justifier le passage au servomoteur sur vos axes les plus stratégiques.

Codeur incrémental ou absolu : pourquoi payer plus cher pour ne plus faire de prise d’origine ?

La première différence fondamentale entre un servomoteur et un moteur pas-à-pas réside dans la présence systématique d’un codeur qui ferme la boucle de position. Mais tous les codeurs ne se valent pas. Le choix entre un modèle incrémental et un modèle absolu a un impact direct sur la productivité de la machine. Un codeur incrémental ne fournit qu’une information de mouvement relatif ; il ne connaît pas sa position absolue au démarrage. Il impose donc une séquence de « prise d’origine » (homing) à chaque mise sous tension, où l’axe doit se déplacer jusqu’à un capteur physique pour se recaler. Ce temps, bien que court, est un temps d’arrêt non productif qui se répète à chaque démarrage ou après une coupure de courant.

Le codeur absolu, quant à lui, connaît sa position exacte en permanence, même lorsque l’alimentation est coupée. Il n’y a plus aucune procédure de prise d’origine. C’est un avantage majeur dans des secteurs comme la robotique multi-axes ou l’agroalimentaire, où un redémarrage doit être instantané et sans faille. Cette technologie permet une élimination complète du temps de prise d’origine à chaque démarrage, ce qui se traduit par un gain de productivité direct. L’investissement initial plus élevé pour un codeur absolu est donc rapidement amorti par la réduction des temps d’arrêt et l’augmentation de la fiabilité opérationnelle.

En somme, choisir un codeur absolu n’est pas un luxe, mais une décision stratégique pour toute application où le temps de disponibilité et la précision au redémarrage sont des facteurs critiques de performance.

Le réglage de gain (Tuning) : comment supprimer le sifflement du moteur à l’arrêt ?

Un servomoteur qui siffle ou vibre à l’arrêt est le signe d’un réglage de boucle (tuning) inadapté. Contrairement au moteur pas-à-pas, le servomoteur essaie en permanence de maintenir sa position avec une précision extrême. Si les gains de sa boucle de régulation PID (Proportionnel, Intégral, Dérivé) sont trop élevés, le système sur-corrige en permanence, créant une oscillation à haute fréquence audible sous forme de sifflement. Ce phénomène n’est pas seulement une nuisance sonore ; il génère une usure prématurée des composants mécaniques et une consommation d’énergie inutile.

Le réglage des gains, ou « tuning », consiste à trouver l’équilibre parfait entre réactivité et stabilité. Un système bien réglé doit être rigide (résister aux perturbations externes) et rapide (atteindre sa consigne sans délai), mais sans oscillation ni dépassement. La plupart des variateurs modernes proposent des fonctions d’auto-tuning qui donnent une excellente base de départ. Cependant, un réglage fin manuel est souvent nécessaire pour optimiser la performance sur des applications exigeantes. Il s’agit d’un processus itératif où l’on ajuste les gains Kp, Ki et Kd en observant la réponse du moteur à un mouvement commandé, souvent via un oscilloscope intégré au logiciel du variateur.

Maîtriser le tuning est la première étape vers la maîtrise de la dynamique de votre machine. Un moteur silencieux et stable à l’arrêt est le premier indicateur d’un système sous contrôle, prêt à exécuter des mouvements complexes avec précision et répétabilité. Ce réglage fin transforme une simple motorisation en un axe de mouvement performant et fiable. Voici les étapes à suivre pour un réglage manuel efficace.

1. Commencer par un gain proportionnel (Kp) faible, puis l’augmenter progressivement jusqu’à observer une oscillation.
2. Réduire Kp de 10-20% par rapport au point d’oscillation pour éliminer le sifflement.
3. Ajuster le gain intégral (Ki) pour réduire l’erreur de suivi statique, sans introduire de lenteur ou de sur-correction.
4. Ajuster le gain dérivé (Kd) pour amortir les oscillations rapides et améliorer la rigidité, mais un Kd trop élevé peut amplifier le bruit et les vibrations.
5. Tester chaque modification avec un profil de mouvement représentatif. L’erreur de suivi doit être minimisée, sans oscillation ni temps de stabilisation excessif (généralement inférieur à 100 ms).

Couple nominal vs Couple crête : l’erreur qui grille le moteur lors des cycles courts

L’une des erreurs de dimensionnement les plus fréquentes consiste à choisir un servomoteur en se basant uniquement sur le couple maximal requis par l’application (couple crête). Or, un servomoteur est avant tout un système thermique. Sa capacité à fonctionner sur le long terme est définie par son couple nominal (ou continu), qui est le couple qu’il peut fournir indéfiniment sans surchauffer. Le couple crête, lui, ne peut être maintenu que pendant quelques secondes. Ignorer cette distinction conduit soit à un surdimensionnement coûteux, soit à une surchauffe et une défaillance prématurée du moteur.

Pour les applications avec des cycles de mouvement rapides et variables (accélération, vitesse constante, décélération, pause), le critère de choix pertinent est le couple RMS (Root Mean Square). Ce calcul permet de déterminer la valeur de couple continue « équivalente » qui produirait le même échauffement que le cycle de travail réel. Le moteur doit alors être choisi de telle sorte que son couple nominal soit supérieur au couple RMS calculé, tout en s’assurant que son couple crête est suffisant pour les phases d’accélération. Cette approche garantit que le moteur fonctionnera dans sa plage de température de sécurité, maximisant sa durée de vie.

Comme le précise un expert dans un guide de dimensionnement pour les systèmes d’entraînement :

Le calcul du couple RMS (Root Mean Square) permet de dimensionner le moteur au plus juste sans le faire surchauffer, et ainsi éviter le surdimensionnement coûteux.

– Guide de choix servo-moteur synchrone, Cours BTS Électrotechnique – Méthodologie de dimensionnement

Des analyses techniques précises permettent même de définir des multiplicateurs pour évaluer la marge de sécurité thermique. Par exemple, un livre blanc technique de Kollmorgen (2024) indique que le multiplicateur √2, souvent utilisé pour les servomoteurs rotatifs, présente une marge de sécurité de l’ordre de 9 à 11 %. Une compréhension fine de ces concepts est donc la clé pour un dimensionnement juste, économique et fiable.

Blindage de câble : pourquoi votre servomoteur a des comportements erratiques près du poste de soudure ?

Un servomoteur qui fonctionne parfaitement sur un banc de test peut se comporter de manière totalement erratique une fois intégré dans une machine, surtout dans un environnement industriel riche en perturbations électromagnétiques (CEM). La proximité de variateurs de fréquence, de postes de soudure, ou même de simples contacteurs peut induire des courants parasites dans les câbles du servomoteur, en particulier dans le câble du codeur. Ces perturbations peuvent fausser le signal de feedback, amenant le variateur à « voir » une position erronée et à commander des mouvements incorrects. C’est l’une des sources de pannes les plus frustrantes car elle est intermittente et difficile à diagnostiquer.

La solution réside dans une gestion rigoureuse du câblage et, surtout, dans l’utilisation de câbles avec un blindage de haute qualité. Le blindage, généralement une tresse de cuivre ou une feuille d’aluminium, agit comme une cage de Faraday qui protège les signaux sensibles des interférences externes. Il est crucial que ce blindage soit correctement raccordé à la terre aux deux extrémités (côté variateur et côté moteur) pour évacuer les courants parasites. Utiliser des câbles non blindés ou avec un blindage de mauvaise qualité est une fausse économie qui met en péril la fiabilité de tout le système.

Les standards industriels sont clairs à ce sujet. Selon les spécifications techniques de Kollmorgen (2023), le blindage minimum requis pour les systèmes de moteurs et variateurs est de 85%. Pour une protection optimale dans des environnements sévères, les câbles de qualité professionnelle atteignent un taux de recouvrement du blindage de 90% ou plus. Investir dans un câblage de qualité n’est pas une option, c’est une condition sine qua non pour garantir la fiabilité déterministe d’un système asservi.

Moteur IP65 ou IP67 : lequel est vraiment nécessaire pour un environnement de lavage haute pression ?

Dans les industries agroalimentaire, pharmaceutique ou chimique, les équipements sont soumis à des cycles de nettoyage fréquents et agressifs. Le choix de l’indice de protection (IP) du moteur est alors critique pour garantir sa longévité. Un indice IP, comme IP65, indique que le moteur est protégé contre les jets d’eau venant de toutes les directions. C’est souvent suffisant pour des environnements poussiéreux ou des projections légères. Cependant, cela ne garantit pas une protection contre une immersion, même temporaire.

Pour des lavages plus intenses ou des risques d’immersion accidentelle, un indice IP67 est requis. Il certifie que le moteur peut résister à une immersion dans l’eau jusqu’à 1 mètre de profondeur pendant 30 minutes. Mais attention, pour les lavages à haute pression et haute température, typiques des protocoles de nettoyage industriels, même l’IP67 peut se révéler insuffisant. Dans ce cas, il faut se tourner vers l’indice IP69K, spécifiquement conçu pour résister aux jets puissants, à haute température et à courte distance.

Cependant, l’indice IP du moteur n’est qu’un maillon de la chaîne. La protection globale du système dépend de la cohérence de tous ses composants. Un moteur IP67 équipé d’un connecteur IP65 constitue un point de défaillance évident. L’étanchéité de l’ensemble « moteur + connecteur + presse-étoupe + câble » doit être homogène et adaptée à la contrainte la plus forte de l’environnement. Le choix ne se limite donc pas au moteur, mais à une approche système globale de la protection.

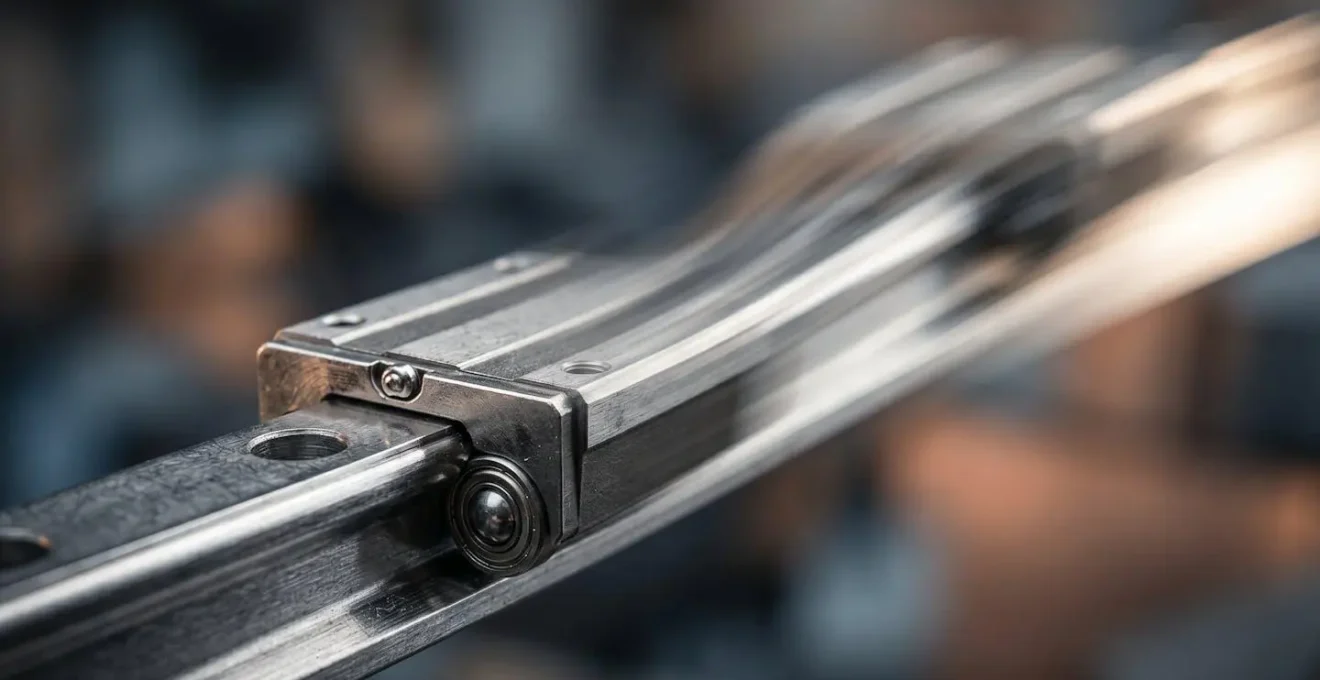

Trapèze ou courbe en S (Jerk) : comment réduire les vibrations de la machine par le logiciel ?

Un mouvement n’est pas seulement défini par une position de départ et une position d’arrivée. La manière dont le moteur accélère et décélère a un impact énorme sur l’ensemble de la machine. Le profil de mouvement le plus simple est le profil trapézoïdal : accélération constante, vitesse constante, décélération constante. Cependant, les transitions instantanées entre ces phases créent des à-coups (appelés « Jerk » en anglais). Cet à-coup est une source majeure de vibrations, qui se propagent dans toute la structure de la machine, usent la mécanique, peuvent endommager le produit transporté et génèrent du bruit.

C’est ici que l’intelligence déportée dans le variateur du servomoteur prend tout son sens. En utilisant un profil de mouvement en « courbe en S » (S-curve), on lisse les phases d’accélération et de décélération. L’accélération n’est plus appliquée instantanément, mais de manière progressive. Cette suppression de l’à-coup réduit considérablement la signature vibratoire de la machine. Le mouvement est plus fluide, plus silencieux, et plus doux pour la mécanique. Pour des applications manipulant des liquides, des objets fragiles ou nécessitant une grande stabilité (comme en vision industrielle), le contrôle du jerk est un avantage décisif.

Passer d’un profil trapézoïdal à une courbe en S est un simple paramètre à changer dans le logiciel du variateur. C’est l’exemple parfait de mon angle directeur : au lieu de renforcer mécaniquement la machine pour qu’elle résiste aux vibrations (une solution coûteuse et lourde), on optimise le mouvement par le logiciel pour ne pas générer de vibrations à la source. C’est une approche plus élégante, plus flexible et plus performante pour maîtriser la dynamique de son système.

Gigue (Jitter) : l’ennemi invisible de la précision de votre machine

Même avec un codeur de haute résolution et un réglage PID parfait, une machine peut souffrir d’un manque de précision sur des applications de haute dynamique ou de synchronisation d’axes. L’un des coupables les plus insidieux est la gigue (jitter). La gigue est la variation temporelle dans la transmission des signaux de commande ou de feedback. Concrètement, si la consigne de position est censée arriver toutes les millisecondes, la gigue fait qu’elle arrivera parfois à 0.9 ms, parfois à 1.1 ms. Cette irrégularité, même infime, se traduit par des micro-variations de vitesse et de position, invisibles à l’œil nu mais critiques pour des applications comme l’impression, le « pick and place » à haute cadence ou l’usinage.

La gigue peut provenir de plusieurs sources : un automate (PLC) surchargé qui n’a pas un temps de cycle déterministe, ou un réseau de communication non temps-réel. C’est là que les bus de terrain industriels modernes, souvent intégrés aux servomoteurs, font la différence. Comme le souligne un expert en ingénierie des applications :

Les codeurs absolus peuvent être reliés à un bus de communication central, rendant les mesures plus faciles à interpréter, notamment lorsque plusieurs axes doivent être synchronisés. La surveillance des sorties de plusieurs codeurs incrémentaux peut nécessiter une puissance de traitement importante.

– Jeff Smoot, Vice-président Ingénierie des applications, DigiKey – Guide technique sur les codeurs rotatifs

Des protocoles comme EtherCAT sont spécifiquement conçus pour éliminer la gigue. Grâce à un mécanisme d’horloges distribuées (« Distributed Clocks »), EtherCAT synchronise tous les esclaves (variateurs, E/S) du réseau à la microseconde près. Chaque variateur reçoit ses consignes et envoie son feedback à des instants précis et prévisibles, éliminant la gigue d’origine réseau. Cette synchronisation parfaite est la clé pour des applications de « motion control » avancées, comme l’interpolation de trajectoire sur une machine 5 axes ou le déclenchement d’une caméra de vision à une position exacte. La lutte contre la gigue est le dernier rempart pour atteindre une précision absolue.

Ladder, ST ou Grafcet : quel langage pour quelle fonction de la machine ?

Le passage à un système de servomoteurs intelligents ouvre de nouvelles questions sur l’architecture logicielle de la machine. Traditionnellement, l’automate (PLC) centralise toute la logique. Avec l’intelligence déportée dans les variateurs, la question se pose : quelle fonction programmer et où ? Le choix du langage de programmation est souvent lié à cette répartition des tâches. Les langages normalisés par la norme IEC 61131-3 offrent différentes approches adaptées à des besoins spécifiques.

Le Ladder Diagram (LD) est le langage historique des automaticiens. Visuel et basé sur la logique des schémas à relais, il est excellent pour gérer des logiques booléennes séquentielles simples. Il est parfait pour la gestion générale de la machine au niveau du PLC (gestion des sécurités, enchaînement des modes de marche), mais il devient rapidement complexe pour des calculs mathématiques ou des algorithmes de mouvement avancés.

Le Structured Text (ST) est un langage textuel de haut niveau, similaire au Pascal. Il est idéal pour implémenter des algorithmes complexes, des calculs mathématiques (comme le calcul d’un profil de mouvement personnalisé), ou des boucles de régulation spécifiques. C’est souvent le langage de choix pour programmer des fonctions avancées directement dans le variateur (si celui-ci le permet) ou dans des blocs fonctionnels dédiés au sein du PLC.

Enfin, le Grafcet (SFC – Sequential Function Chart) est un langage graphique puissant pour décrire le comportement séquentiel d’un système. Il est parfait pour structurer le cycle principal d’une machine, en décrivant clairement les étapes et les transitions. Un axe motorisé sera souvent piloté par un Grafcet au niveau du PLC, qui appellera des fonctions de mouvement (écrites en ST ou configurées via des blocs) qui s’exécuteront dans le variateur. La meilleure architecture combine souvent ces trois langages : le Grafcet pour la séquence globale, le Ladder pour les sécurités et interlocks, et le ST pour les calculs et mouvements complexes.

Pour mettre en pratique ces concepts et garantir la fiabilité de vos axes critiques, l’étape suivante consiste à évaluer précisément les conséquences d’une perte de pas sur votre application la plus sensible et à chiffrer le gain apporté par une solution de servomotorisation.
