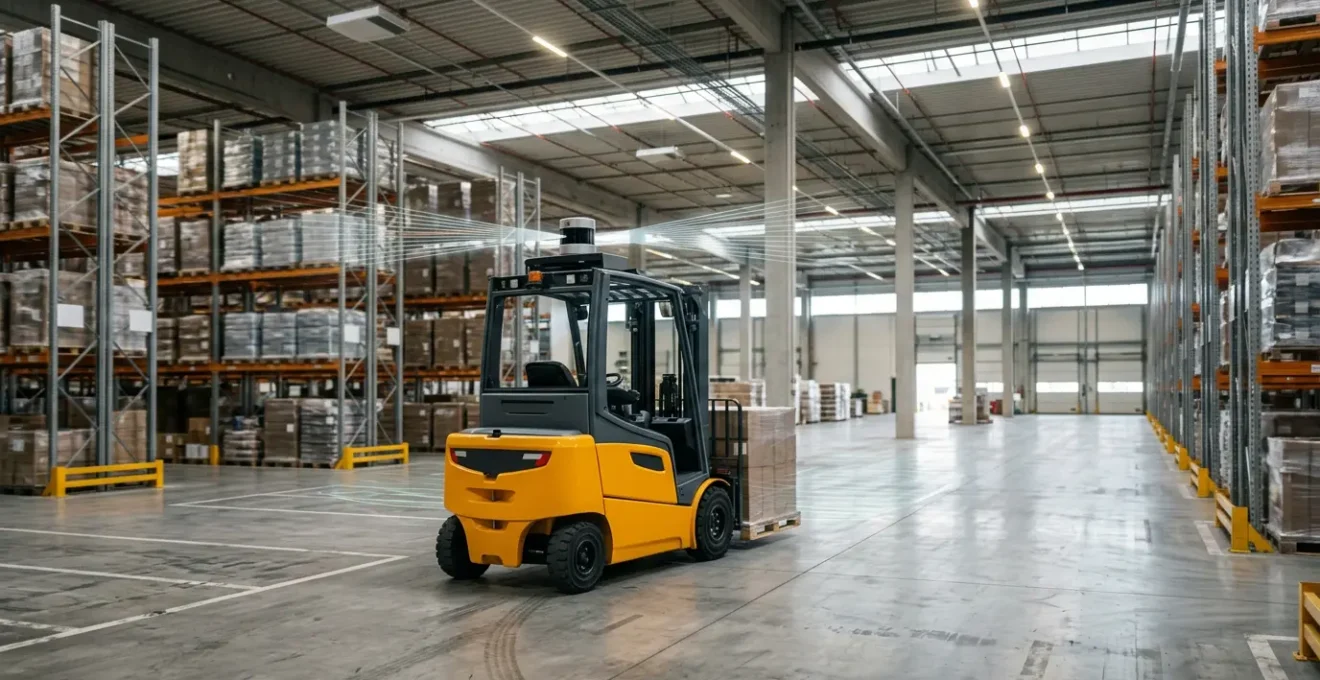

Comment le Lidar 2D transforme un chariot élévateur aveugle en véhicule autonome sûr ?

Dans l’univers de l’intralogistique, la promesse d’un chariot élévateur autonome, ou AGV, évoque une fluidité parfaite et une sécurité absolue. Pourtant, les intégrateurs et fabricants de machines mobiles savent que la réalité du terrain est bien plus complexe. Le simple ajout d’un Lidar 2D, bien que fondamental, n’est que la première étape. Le véritable enjeu n’est pas de donner des « yeux » au chariot, mais de lui conférer une intelligence de perception capable de discerner, d’anticiper et de décider dans des environnements dynamiques et souvent dégradés. Les solutions standards parlent de détection d’obstacles, mais elles omettent les vrais points de friction : les vibrations qui faussent les mesures, la poussière qui crée des murs fantômes, ou les longs couloirs qui rendent les algorithmes de navigation instables.

Le passage d’un véhicule « aveugle » à un robot mobile autonome et sûr ne repose donc pas sur une technologie unique, mais sur une approche stratégique de la perception. Si la clé n’était pas la portée maximale du capteur, mais sa capacité à filtrer le bruit ambiant ? Et si la sécurité la plus efficace n’était pas une zone d’arrêt fixe, mais une bulle de protection dynamique, une signature inertielle qui s’adapte à la vitesse et à la trajectoire du chariot ? C’est cette vision, focalisée sur la maîtrise des « zones grises » de la détection, que nous allons explorer. Nous dépasserons la simple théorie pour aborder les défis concrets et les solutions qui font la différence entre un prototype fonctionnel et une flotte d’AGV réellement opérationnelle et fiable.

Cet article est structuré pour répondre aux questions techniques que se pose tout intégrateur. Nous analyserons le choix crucial du capteur face aux contraintes physiques, la gestion des environnements à perception dégradée, la configuration fine des zones de sécurité, les pièges de la cartographie SLAM, et enfin, la stratégie économique pour ne pas sur-spécifier les composants de sécurité.

Lidar rotatif ou Solid State : quel capteur pour un robot mobile soumis aux vibrations ?

Le choix initial du capteur Lidar est déterminant pour la fiabilité à long terme d’un AGV, surtout sur des chariots élévateurs dont le châssis est soumis à des vibrations constantes. Un Lidar rotatif traditionnel, avec ses pièces mécaniques en mouvement, peut voir sa durée de vie et sa précision affectées par les chocs et les oscillations répétées du sol d’un entrepôt. C’est un point de défaillance mécanique potentiel qui doit être pris en compte dans le calcul du coût total de possession.

Face à cette contrainte, la technologie Lidar à état solide (Solid-State) offre une alternative robuste. En éliminant les pièces mobiles, ces capteurs sont intrinsèquement plus résistants aux contraintes physiques. Par exemple, le système PulseVi 3D est spécifiquement conçu pour offrir une haute durabilité avec une maintenance réduite dans des environnements industriels exigeants. Cette robustesse est souvent complétée par des certifications de protection élevées. De nombreux modèles de Lidar industriels, qu’ils soient rotatifs ou non, affichent un indice de protection IP67 et une haute résistance aux chocs, garantissant leur étanchéité à la poussière et à l’eau, une caractéristique indispensable pour les applications intérieures et extérieures.

La décision ne se résume donc pas à « rotatif contre Solid-State », mais à une évaluation du rapport entre le coût initial, la robustesse attendue et la criticité de l’application. Pour un chariot opérant sur des surfaces lisses avec peu de vibrations, un Lidar rotatif industriel de qualité peut être suffisant. En revanche, pour des machines destinées à des environnements sévères, comme les quais de chargement ou les sols irréguliers, l’investissement dans un Lidar Solid-State devient une assurance contre les pannes et les dérives de mesure. La fiabilité mécanique du capteur est le premier maillon de la chaîne de sécurité.

Poussière et brouillard : pourquoi votre Lidar se met en sécurité sans obstacle réel ?

C’est un scénario redouté par tout intégrateur : l’AGV s’arrête brusquement au milieu d’une allée, sans obstacle apparent. La cause est souvent une perception dégradée. Les capteurs Lidar, qui fonctionnent en mesurant le temps de vol d’un faisceau laser, peuvent être « aveuglés » par des particules en suspension dans l’air comme la poussière, la fumée, le brouillard ou même de fortes pluies. Chaque particule peut renvoyer une fraction du signal laser, créant un « mur » de détections fantômes qui déclenche à tort le protocole d’arrêt d’urgence. Ce phénomène de faux positifs est un frein majeur à la productivité, car il impose des arrêts intempestifs et mine la confiance dans le système autonome.

La solution à ce problème réside rarement dans le Lidar seul, mais dans la fusion de capteurs. En couplant le Lidar avec une technologie complémentaire comme le radar, on peut surmonter cette limitation. Le radar, utilisant des ondes radio, est beaucoup moins sensible aux particules atmosphériques. Comme le souligne le SICK Sensor Blog dans une analyse sur les technologies de sécurité :

Le radar fonctionne également de manière efficace dans des environnements comportant des nuages de poussière, des copeaux de bois, des étincelles et des particules de plastique.

– SICK Sensor Blog, Technologies de sécurité dans l’industrie manufacturière

Cette approche permet de créer une redondance intelligente : le Lidar fournit un nuage de points très dense et précis pour la navigation et la détection d’obstacles fins (comme les fourches d’un autre chariot), tandis que le radar valide la présence d’obstacles solides dans les zones où le Lidar est sujet au bruit. Un algorithme de fusion compare alors les données des deux capteurs : si le Lidar détecte un obstacle mais que le radar ne voit rien, le système peut en déduire qu’il s’agit de poussière et maintenir sa trajectoire en toute sécurité.

Cette distinction entre le « bruit » des particules et le « signal » d’un obstacle tangible est la clé de la fiabilité dans les scieries, les cimenteries, les entrepôts frigorifiques ou tout environnement industriel difficile.

Comme le montre cette visualisation conceptuelle, la fusion des données permet de différencier la nature diffuse des particules en suspension (gauche) de la signature nette et solide d’un véritable obstacle (droite), assurant une prise de décision fiable.

Zones d’alerte et d’arrêt : comment adapter la distance de sécurité à la vitesse du véhicule ?

Définir des zones de sécurité fixes autour d’un AGV est une approche simple mais inefficace. Une zone d’arrêt trop large à faible vitesse paralysera la circulation et réduira la productivité, tandis qu’une zone trop courte à haute vitesse compromettra la sécurité. La solution est de créer des champs de protection dynamiques, dont la géométrie et la profondeur s’adaptent en temps réel à la vitesse et à la direction du chariot. C’est le concept de « signature inertielle » : la zone de sécurité doit refléter la distance réelle dont le véhicule a besoin pour s’arrêter complètement, en tenant compte de sa vitesse actuelle et de son inertie.

Les Lidar de sécurité modernes permettent de configurer plusieurs champs polygonaux et de basculer de l’un à l’autre en fonction des informations fournies par les encodeurs de roue ou le contrôleur de l’AGV. Un système bien configuré utilise typiquement une approche à plusieurs niveaux : une large zone d’alerte lointaine (jaune) qui déclenche un ralentissement progressif, une zone d’alarme plus proche (orange) qui active des signaux sonores et lumineux, et enfin une zone d’arrêt critique (rouge) qui commande un arrêt d’urgence. Cette progressivité permet une interaction plus fluide et prévisible avec l’environnement, notamment avec les opérateurs humains.

De plus, il est crucial de configurer des jeux de champs spécifiques pour les virages. En virage, le gabarit du chariot et de sa charge balaye une surface différente. Un champ de sécurité rectangulaire simple deviendrait inefficace, créant des angles morts à l’intérieur du virage et de fausses détections à l’extérieur. La configuration de champs de détection adaptatifs qui épousent la forme du véhicule en mouvement est essentielle pour maintenir une sécurité optimale sans sacrifier la manœuvrabilité et la vitesse dans les courbes.

L’erreur de placement du Lidar qui rend la cartographie SLAM instable dans les longs couloirs

La technologie SLAM (Simultaneous Localization and Mapping) est ce qui permet à un AGV de se localiser et de naviguer sans infrastructure dédiée comme des bandes magnétiques ou des réflecteurs. Pour cela, le Lidar cartographie en permanence l’environnement et compare ce qu’il « voit » à la carte initiale. Cependant, cette technologie a un talon d’Achille : l’ambiguïté structurelle. Dans un environnement pauvre en caractéristiques, comme un très long couloir d’entrepôt avec des murs lisses et identiques, l’algorithme SLAM peut « perdre ses repères ». Toutes les portions du couloir se ressemblent, et une petite erreur d’odométrie (mesure de la distance parcourue par les roues) peut amener le système à se croire à un autre endroit. Cela provoque des sauts de position, une instabilité de la carte et, potentiellement, l’arrêt du véhicule.

L’erreur de placement la plus courante est de monter le Lidar trop bas ou dans une position où son champ de vision est obstrué ou ne capture pas d’éléments structurels uniques. Pour un SLAM robuste, le capteur doit être positionné de manière à voir des amers stables et distinctifs : poteaux de racks, départs de cloisons, extincteurs, etc. Parfois, un montage plus en hauteur, visant le plafond, peut être plus efficace si celui-ci présente des poutres, des luminaires ou des gaines de ventilation qui constituent des points de référence fiables et moins sujets aux occlusions temporaires (passage d’un autre chariot, par exemple).

Pour pallier l’instabilité dans les environnements difficiles, les systèmes modernes ne se fient plus uniquement au Lidar. Ils fusionnent ses données avec d’autres sources, notamment l’odométrie des roues et les unités de mesure inertielle (IMU). Cette fusion Lidar-odométrie permet de corriger les dérives. Si le Lidar est momentanément perdu, l’odométrie continue de fournir une estimation de la position, maintenant la stabilité du système. Des solutions avancées de navigation sans marqueur parviennent ainsi à maintenir une précision de positionnement répétitive de ±1 cm même dans des environnements très dynamiques, en utilisant les caractéristiques naturelles du bâtiment. Comme le précise MathWorks, le type de SLAM est aussi crucial : pour les robots d’entrepôt, le SLAM LiDAR 2D est le plus courant et efficace, tandis que le SLAM 3D est plutôt réservé à des applications plus complexes comme la conduite autonome en extérieur.

Lidar de sécurité ou scanner laser basique : ne payez pas pour une certification inutile hors zone critique

Une confusion fréquente consiste à croire que tout Lidar sur un AGV doit être un « Lidar de sécurité » certifié. C’est une erreur coûteuse. Il est essentiel de comprendre la hiérarchie de sécurité et de distinguer deux fonctions radicalement différentes : la navigation et la protection des personnes. Un scanner laser 2D standard, ou « Lidar de navigation », est conçu pour la cartographie SLAM et la détection d’obstacles généraux. Il fournit des données précises pour que l’AGV sache où il est et évite les murs ou les palettes. Un Lidar de sécurité, quant à lui, est un composant certifié (par ex. PLd selon ISO 13849-1 ou SIL2) dont le rôle est d’arrêter le véhicule de manière fiable en cas de risque pour une personne. Il intègre des redondances internes, des fonctions d’autodiagnostic poussées et garantit un temps de réponse et un niveau de fiabilité extrêmement élevés.

Cette différence de certification a un impact direct sur le coût. Comme le montre une analyse tarifaire des capteurs Lidar 2D, les prix peuvent varier de 100€ pour un modèle de base à plus de 5 000€ pour un scanner de sécurité évolué. Équiper un chariot de multiples Lidars de sécurité là où ce n’est pas requis par l’analyse de risque est un gaspillage de ressources. La stratégie la plus efficiente est une approche hybride : utiliser un ou plusieurs scanners lasers standards, plus abordables, pour la navigation à 360° et la détection d’obstacles lointains, et ne déployer un Lidar de sécurité certifié que sur la face avant du véhicule (ou dans la direction du mouvement) pour gérer la zone critique d’interaction potentielle avec des piétons.

Le tableau suivant, basé sur les distinctions faites par les experts en sécurité, résume les différences clés à considérer pour faire un choix éclairé.

Piétons et AGV : les 3 règles d’or pour éviter l’accident en zone mixte

La sécurité dans les zones où cohabitent opérateurs et chariots autonomes ne repose pas uniquement sur la capacité du robot à s’arrêter. Elle dépend avant tout de la prévisibilité et de la communication. Une véritable coexistence homme-machine s’installe lorsque les intentions du robot sont claires pour les humains qui l’entourent. Un arrêt brutal, même justifié, peut surprendre et créer un risque secondaire. L’objectif est de rendre l’interaction fluide et sans stress. Pour y parvenir, trois règles d’or doivent guider la conception du système de sécurité.

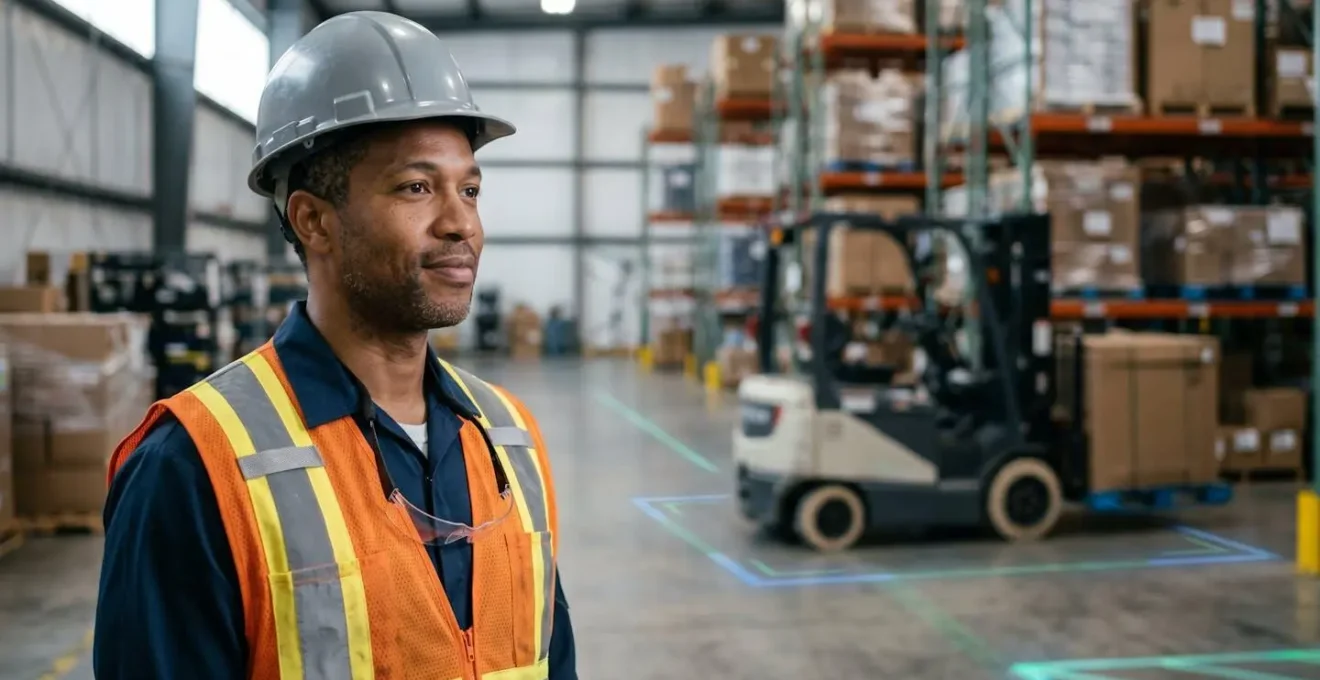

Règle n°1 : Rendre l’intention visible. Le robot ne doit pas être une « boîte noire » imprévisible. L’utilisation de projecteurs LED pour dessiner au sol les zones de sécurité (ralentissement, arrêt) ou la trajectoire future du chariot est une méthode extrêmement efficace. Ces signaux visuels permettent à un piéton de comprendre d’un simple coup d’œil la « bulle personnelle » du robot et ses intentions, favorisant une anticipation naturelle plutôt qu’une réaction de surprise.

Règle n°2 : Privilégier le ralentissement à l’arrêt. Un arrêt d’urgence doit rester une exception. La configuration de zones de sécurité progressives (comme vu précédemment) est ici fondamentale. En détectant un piéton à distance, l’AGV doit d’abord ralentir de manière douce, signalant qu’il a bien perçu la présence humaine. Ce comportement est moins disruptif pour le flux logistique et beaucoup moins anxiogène pour l’opérateur, qui voit que le robot s’adapte à sa présence sans créer de situation de blocage.

Règle n°3 : Communiquer par le son, mais intelligemment. Le klaxon strident est un signal d’alarme, pas de communication. Des signaux sonores plus subtils et directionnels peuvent être utilisés pour indiquer le démarrage du chariot, son intention de tourner ou son recul. Un son différencié pour chaque action permet aux opérateurs habitués de comprendre les manœuvres de l’AGV sans même le regarder, un peu comme on reconnaît le son d’un clignotant de voiture.

Barrières immatérielles : calculer la distance de sécurité (S) pour ne pas arrêter la prod inutilement

Le concept de zone de sécurité dynamique s’applique aussi bien aux barrières immatérielles fixes qu’aux scanners embarqués sur les AGV. Le but est le même : garantir un arrêt complet du système avant qu’une personne ou un obstacle n’atteigne la zone de danger, tout en évitant des distances de sécurité surdimensionnées qui brideraient la performance. Le calcul de cette distance minimale de sécurité (S) n’est pas arbitraire ; il répond à une formule standardisée qui prend en compte la vitesse du système et son temps de réponse total.

La formule de base est S = (K × T) + C. Dans le contexte d’un AGV, cette formule se traduit par : S = (Vitesse_max_chariot × Temps_arrêt_total) + Distance_intrusion. Le calcul précis est une étape critique de l’analyse de risque :

• Vitesse (V) : C’est la vitesse d’approche maximale du chariot vers la zone de détection.
• Temps d’arrêt total (T) : C’est le point le plus important et souvent sous-estimé. Il ne s’agit pas seulement du temps de réponse du Lidar (T1), qui est de quelques millisecondes. Il faut y additionner le temps de traitement de l’automate de sécurité (PLC), la latence du réseau, et surtout le temps de réponse mécanique des freins du chariot (T2) jusqu’à son immobilisation complète, en tenant compte de son inertie à charge maximale.
• Distance d’intrusion supplémentaire (C) : C’est une marge de sécurité qui prend en compte la distance qu’une partie du corps (par exemple un bras) pourrait parcourir avant que la détection ne soit effective.

Une erreur courante est de ne considérer que le temps de réponse du capteur, en oubliant la signature inertielle complète du véhicule. Un chariot de plusieurs tonnes lancé à pleine vitesse ne s’arrête pas instantanément. En calculant S avec précision pour différentes vitesses, on peut programmer les zones de sécurité dynamiques (alerte et arrêt) de manière optimale, garantissant une conformité aux normes de sécurité sans imposer d’arrêts de production inutiles. C’est cet équilibre qui définit un système d’automatisation performant et sûr.

Comment déployer une flotte d’AGV dans un entrepôt encombré sans refaire tout le sol ?

L’un des plus grands freins à l’adoption des AGV a longtemps été la nécessité d’une infrastructure lourde : bandes magnétiques au sol, réflecteurs aux murs, etc. Ces systèmes sont coûteux à installer, rigides et difficiles à modifier. Heureusement, la maturité des technologies de navigation naturelle, basées sur le Lidar SLAM, a complètement changé la donne. Il est aujourd’hui possible de déployer une flotte de chariots autonomes dans un entrepôt existant et encombré, sans travaux majeurs. Ces véhicules, souvent appelés AMR (Autonomous Mobile Robots) pour leur flexibilité, sont plus intelligents que les AGV traditionnels.

La clé de cette flexibilité est le géoguidage par Lidar. Lors de l’installation, un opérateur conduit manuellement le chariot pour lui faire cartographier l’entrepôt. Le Lidar enregistre alors tous les éléments structurels fixes (murs, piliers, racks de stockage) pour créer une carte de référence. Ensuite, en mode autonome, le chariot compare en permanence le nuage de points qu’il perçoit en temps réel avec cette carte mémorisée pour se localiser avec une grande précision. Cette méthode lui permet de recalculer sa trajectoire dynamiquement pour contourner un obstacle imprévu (une palette au sol, un opérateur) avant de reprendre son chemin initial.

Le cas de la start-up française Balyo est emblématique : en transformant des chariots de série avec sa technologie embarquée, elle a pu déployer plus de 350 véhicules autonomes qui naviguent sans aucune infrastructure au sol. Cette approche est non seulement moins chère et plus rapide à déployer, mais elle offre aussi une évolutivité sans précédent. Modifier un parcours ou étendre la zone d’opération se fait en quelques clics via un logiciel, sans intervention physique. Alors que le marché des AGV devrait atteindre 14,2 milliards USD d’ici 2032, cette technologie de navigation naturelle est le principal moteur de cette croissance, rendant l’automatisation accessible à un plus grand nombre d’entrepôts.

Pour transformer réellement votre flotte de chariots élévateurs, l’approche ne doit pas être une simple addition de composants, mais une intégration systémique. L’étape suivante consiste à auditer votre projet d’automatisation non pas sous l’angle du matériel à acheter, mais sous celui de vos contraintes opérationnelles réelles : vibrations, propreté de l’environnement, complexité des parcours et nature de la cohabitation avec vos équipes.
