Comment choisir le bon réducteur pour multiplier le couple sans perdre trop de vitesse ?

Face à une charge lourde et lente, le réflexe premier du mécanicien est de chercher un réducteur avec un rapport de réduction élevé. L’objectif semble simple : démultiplier la force du moteur pour vaincre l’inertie. Pourtant, cette approche, si elle n’est pas affinée, mène souvent à des déconvenues coûteuses : moteurs qui décrochent, arbres qui cèdent, et systèmes qui surchauffent mystérieusement. Le problème ne vient pas du calcul de base, mais de tout ce qu’il ignore.

Les catalogues des fournisseurs présentent des solutions claires : réducteurs planétaires pour la compacité, roue et vis pour l’irréversibilité, hélicoïdaux pour la polyvalence. Mais ces fiches techniques ne parlent pas du pic de couple nécessaire pour vaincre le « stick-slip » après un arrêt le week-end, de la rupture de fatigue insidieuse d’une clavette sous-dimensionnée, ou de l’impact dévastateur d’un mauvais ratio d’inertie entre la charge et le moteur. Le choix d’un réducteur n’est pas qu’une affaire de chiffres, c’est une science de l’anticipation des pannes.

Cet article propose de changer de perspective. Au lieu de simplement « choisir » un réducteur, nous allons apprendre à « protéger » une chaîne de transmission. Nous analyserons les points de rupture critiques, de l’adhérence statique à la dissipation thermique. L’objectif n’est pas de trouver la pièce qui fonctionne aujourd’hui, mais de construire un système mécanique robuste, fiable et durable, capable d’encaisser les contraintes réelles du terrain, jour après jour.

Pour vous guider dans cette démarche d’expert, nous allons décomposer le problème en analysant les points de défaillance les plus courants. Ce guide structuré vous donnera les clés pour prendre des décisions éclairées et construire des transmissions de puissance qui durent.

Frottement sec : pourquoi votre moteur n’arrive pas à décoller la charge après un week-end d’arrêt ?

Le premier ennemi de votre transmission, c’est l’immobilité. Après un arrêt prolongé, une force invisible semble coller la charge, exigeant un effort surhumain du moteur pour initier le mouvement. Ce phénomène, connu sous le nom de « stick-slip » ou broutage, est la conséquence directe d’une loi physique fondamentale : le couple de décollage est toujours supérieur au couple nécessaire pour maintenir le mouvement. C’est le résultat direct du fait que, comme le confirment les lois de Coulomb sur le frottement, le coefficient de frottement statique (μs) est presque toujours plus élevé que le coefficient dynamique (μd).

Concrètement, à l’arrêt, les aspérités microscopiques des surfaces en contact s’imbriquent, créant une sorte de « soudure à froid ». Pour rompre cette adhérence, le moteur doit fournir un pic de couple initial, le couple de décollage. Une fois le glissement amorcé, la résistance chute brutalement. Si votre système a été dimensionné uniquement sur la base du couple en régime de croisière, il est structurellement incapable de fournir cet effort initial, ce qui entraîne un calage du moteur ou une contrainte excessive sur toute la chaîne cinématique.

Une étude expérimentale sur un système masse-ressort a clairement mis en évidence ce phénomène. Les mesures ont révélé un coefficient de frottement statique de 0.57, bien supérieur au coefficient dynamique. Le mouvement ne s’amorce pas de manière fluide, mais par une série de micro-blocages et de glissements. Ignorer ce pic de couple initial est l’une des erreurs de dimensionnement les plus courantes et les plus dommageables pour la longévité des composants.

Le choix du réducteur doit donc intégrer une marge de sécurité suffisante pour fournir ce couple de décollage, sans quoi chaque démarrage devient une épreuve de force qui fatigue prématurément les engrenages, les accouplements et l’arbre moteur.

Réducteur planétaire ou roue et vis : quel rendement pour quelle application ?

Une fois le problème du décollage résolu, le choix de la technologie de réducteur devient central. La décision ne doit pas seulement se baser sur le rapport de réduction, mais sur un critère souvent sous-estimé : le rendement. Un mauvais rendement n’est pas seulement une perte d’énergie ; c’est de la puissance transformée en chaleur, principal facteur de dégradation des lubrifiants, d’usure des pièces et de surchauffe du moteur. Sur ce point, les technologies ne sont pas égales.

Les réducteurs planétaires ou hélicoïdaux affichent des rendements exceptionnels, souvent supérieurs à 96% par étage. Ils transmettent la puissance de manière très efficace, minimisant les pertes thermiques. À l’opposé, la technologie roue et vis sans fin présente un rendement beaucoup plus variable, allant de 50% à 90%. Cette large fourchette dépend fortement du rapport de réduction ; pour une réduction de 90/1, le rendement est d’environ 75%, mais il peut grimper à 90% pour un rapport de 20/1. Ce faible rendement est la contrepartie de leur principal avantage : leur capacité d’irréversibilité, qui permet de maintenir une charge en position sans frein moteur, idéal pour des applications de levage.

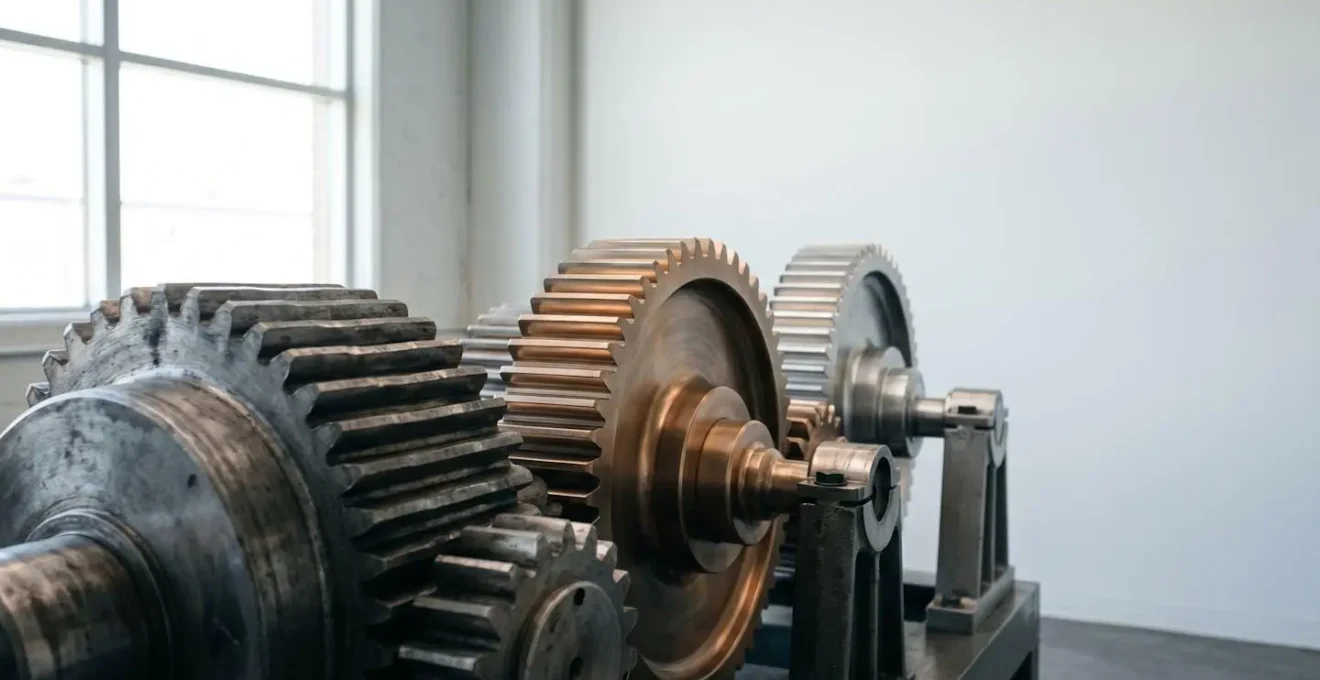

Pour mieux visualiser ce compromis, l’illustration suivante représente métaphoriquement l’efficacité d’un système d’engrenage selon la charge appliquée. Un système optimal (au centre) transmet la puissance avec un minimum de pertes, tandis qu’un système mal adapté (en avant-plan) dissipe une grande partie de l’énergie en contraintes et en chaleur.

Cette visualisation rappelle qu’un rendement élevé n’est pas un luxe, mais une condition essentielle à la fiabilité d’un système fonctionnant en continu. Le tableau suivant synthétise les caractéristiques clés de chaque technologie pour orienter votre choix.

Choisir un réducteur roue et vis pour une application dynamique et continue, c’est accepter une production de chaleur importante qui devra être dissipée, sous peine de voir la durée de vie de l’ensemble s’effondrer. Pour un convoyeur simple ou un système de levage, son irréversibilité et son coût peuvent en revanche en faire la solution la plus pertinente.

Limiteur de couple mécanique : la sécurité ultime quand l’électronique ne réagit pas assez vite

Même le système le mieux dimensionné n’est pas à l’abri d’un blocage imprévu : un objet qui coince un convoyeur, une butée de fin de course défaillante, une erreur de manipulation. Dans ces situations, le moteur continue de fournir son couple maximal, créant des contraintes destructrices sur toute la chaîne cinématique. La protection électronique (par surveillance du courant moteur) existe, mais elle a un temps de latence. Face à un choc brutal, la sanction mécanique est souvent plus rapide que la réaction électronique.

C’est là qu’intervient le limiteur de couple mécanique. Ce composant, placé entre le réducteur et la charge, agit comme un fusible. Il est calibré pour un couple précis et, en cas de dépassement, il désolidarise instantanément la transmission, protégeant ainsi les pièces les plus coûteuses. Selon les spécifications techniques des fabricants comme UNICUM, les limiteurs mécaniques offrent un temps de réponse et une fiabilité supérieurs aux dispositifs électroniques pour la protection contre les chocs violents.

Intégrer cette sécurité n’est pas une option, mais une nécessité pour toute application où un blocage est possible. Il s’agit d’une assurance peu coûteuse contre des réparations qui peuvent chiffrer des milliers d’euros. Le choix du type de limiteur dépend de la nature de la surcharge et du comportement attendu après le déclenchement.

En fin de compte, la question n’est pas de savoir si un blocage se produira, mais quand. Un limiteur de couple bien choisi transforme un événement potentiellement catastrophique en un simple arrêt de production, facile à résoudre.

Réducteur à jeu réduit : est-ce indispensable pour votre application de positionnement ?

Le couple et la vitesse sont maîtrisés, la sécurité est en place. Mais une question demeure : lorsque vous commandez un arrêt, où la charge s’arrête-t-elle exactement ? La réponse dépend d’un paramètre crucial : le jeu angulaire. Ce jeu, exprimé en minutes d’arc (arcmin), représente le petit angle de « flottement » de l’arbre de sortie du réducteur lorsque l’arbre moteur est bloqué. Pour une application de convoyage simple, un jeu important n’a aucune conséquence. Mais pour un bras robotique, une machine-outil ou tout système de positionnement, il est la source directe d’imprécision.

Il est tentant de choisir systématiquement le réducteur avec le jeu le plus faible possible, mais c’est une erreur coûteuse. La précision a un prix, et un réducteur à jeu quasi nul (< 1 arcmin) est bien plus onéreux qu’un modèle standard. La clé est de dimensionner le jeu en fonction du besoin réel de l’application. Un jeu de 5 arcmin sur un bras robotique de 1 mètre se traduit par une erreur de positionnement de 1,45 mm à son extrémité. Est-ce acceptable pour votre processus ? Telle est la vraie question.

Les réducteurs planétaires de précision sont les champions du jeu réduit, offrant des performances exceptionnelles grâce à leur conception. Les données de fabricants comme APEX DYNAMICS confirment un rendement de 94% pour un modèle à deux étages avec un jeu pouvant descendre jusqu’à 1 arcmin. Le tableau ci-dessous donne des ordres de grandeur pour vous aider à positionner votre besoin.

En conclusion, ne payez pas pour une précision dont vous n’avez pas besoin. Analysez la tolérance de positionnement acceptable pour votre charge et choisissez le réducteur qui répond à ce besoin, sans plus. Un réducteur hélicoïdal avec un jeu de 8 arcmin peut être la solution parfaite et bien plus économique qu’un planétaire de haute précision pour de nombreuses applications de positionnement standard.

Rupture de fatigue : l’erreur de dimensionnement de la clavette sur l’arbre moteur

La puissance est transmise, mais par quel moyen ? Dans la grande majorité des cas, une simple pièce métallique assure la liaison entre l’arbre et le moyeu : la clavette. C’est le maillon faible, et c’est souvent intentionnel. Correctement dimensionnée, la clavette peut agir comme un fusible mécanique, se cisaillant pour protéger le reste de la transmission en cas de surcharge extrême. Cependant, une erreur de conception ou le choix d’un matériau inadapté transforme ce fusible en une source de pannes récurrentes dues à la rupture de fatigue.

La fatigue est un processus insidieux. La clavette ne casse pas au premier choc, mais après des milliers, voire des millions de cycles de démarrage et d’arrêt. Chaque accélération applique une contrainte de cisaillement sur ses flancs. Si cette contrainte est trop élevée, elle crée des micro-fissures qui se propagent lentement jusqu’à la rupture brutale et l’arrêt complet du système. La concentration des contraintes aux angles de la rainure de clavette est un facteur aggravant majeur. C’est une panne difficile à diagnostiquer car elle semble aléatoire, mais elle est la conséquence inévitable d’un dimensionnement qui n’a pas pris en compte les charges dynamiques.

Face à des couples élevés, des inversions de sens fréquentes ou des à-coups, la clavette traditionnelle montre ses limites. Heureusement, des alternatives plus robustes existent pour assurer une transmission de couple fiable et sans jeu :

• Frette de serrage : Cette liaison par friction répartit l’effort sur toute la circonférence de l’arbre, éliminant les concentrations de contraintes et assurant une transmission sans jeu.
• Arbre cannelé : En multipliant les points de contact, les cannelures répartissent l’effort de manière optimale, ce qui les rend idéales pour les couples très élevés et les charges dynamiques intenses.
• Accouplement élastique : Il absorbe les vibrations et les pics de couple au démarrage, protégeant à la fois les roulements du moteur et les engrenages du réducteur.
• Moyeu conique : Facile à monter et démonter, il assure un centrage parfait et une transmission de couple élevée sans nécessiter d’usinage complexe sur l’arbre.

Le choix de la liaison arbre-moyeu n’est pas un détail. C’est un élément aussi critique que le réducteur lui-même. Pour une application robuste, il faut penser la transmission comme un système cohérent, où chaque composant est capable d’endurer les efforts demandés.

L’erreur de calcul d’inertie (J) qui fait décrocher vos moteurs à l’accélération

Votre système démarre, transmet le couple et se positionne correctement. Mais à chaque accélération un peu brusque, le moteur « décroche » ou semble forcer anormalement. Le coupable est souvent invisible : un mauvais ratio d’inertie. Ce ratio compare l’inertie de la charge ramenée à l’arbre moteur (J_charge) à l’inertie propre du rotor du moteur (J_moteur). Idéalement, pour une bonne maîtrise dynamique, ce ratio ne devrait pas dépasser 10:1. Au-delà, le moteur peine à contrôler la charge, comme si on essayait de diriger un poids lourd avec le volant d’une citadine.

L’erreur classique est d’ignorer ou de sous-estimer l’inertie de la charge. Le réducteur a un effet spectaculaire : il réduit l’inertie de la charge au carré de son rapport de réduction (i²). Un réducteur avec un rapport de 10:1 divise par 100 l’inertie vue par le moteur ! C’est un outil formidable pour maîtriser la dynamique, mais cela implique que le choix du rapport de réduction n’est pas qu’une question de couple, mais aussi de contrôle de l’inertie. Un rapport trop faible peut laisser le moteur face à une inertie trop grande, le rendant instable et sujet au décrochage.

Pour gérer des inerties de charge élevées, les réducteurs planétaires sont particulièrement efficaces. Comme le souligne Harmonic Drive, leur grande puissance volumique vient du fait que le couple est réparti sur plusieurs engrenages satellites. Cette répartition des efforts, visible sur l’illustration suivante, leur confère une grande rigidité et une capacité à encaisser des charges dynamiques importantes dans un format très compact.

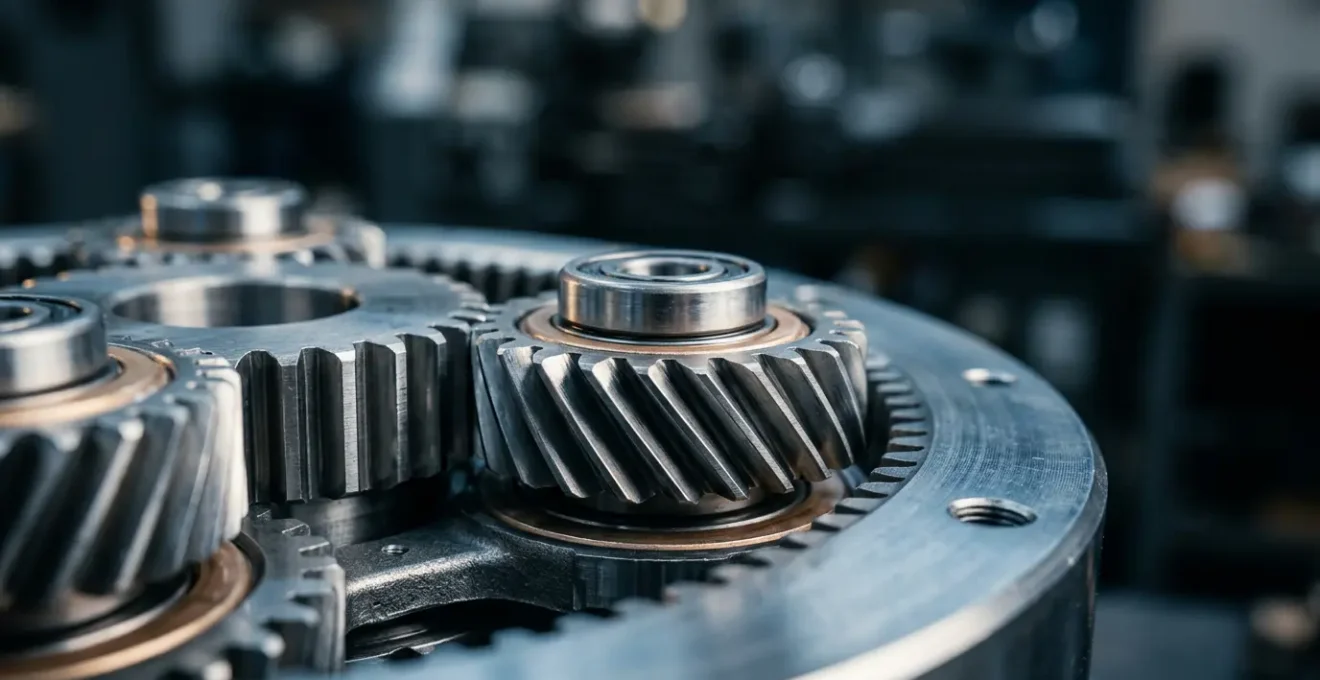

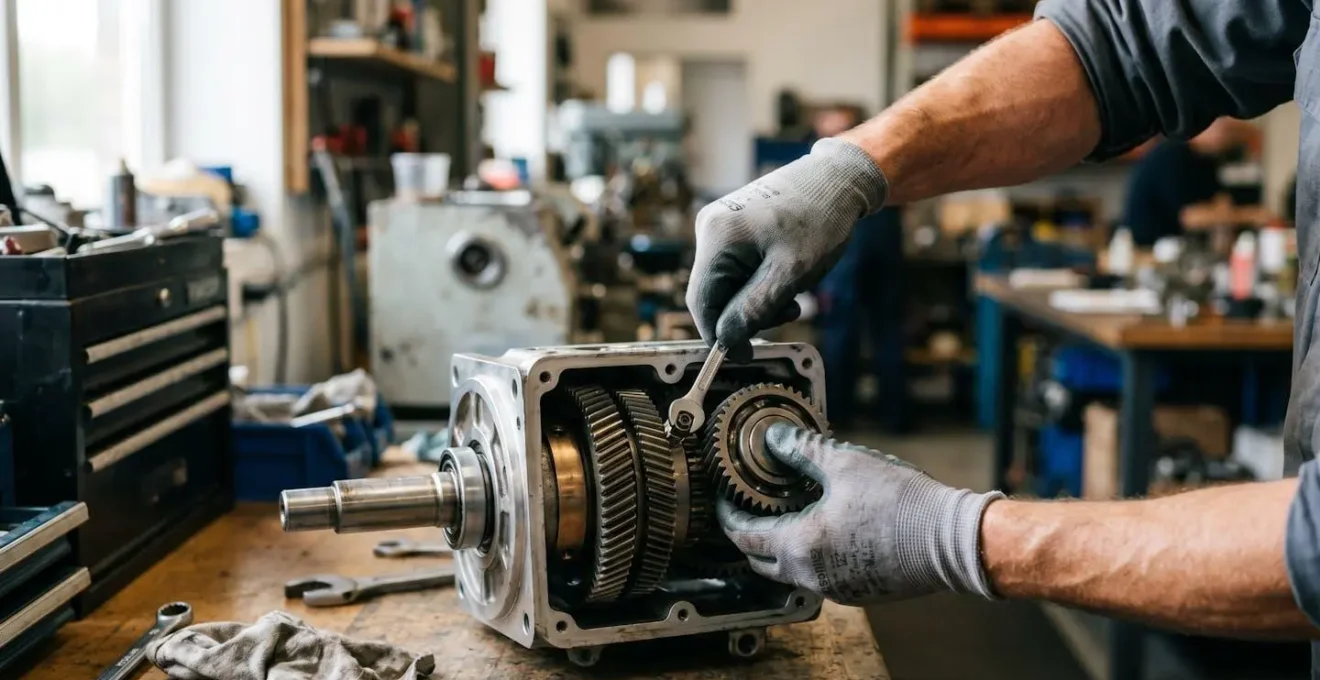

L’inspection minutieuse d’un tel mécanisme révèle la précision et l’ingéniosité requises pour une transmission de puissance efficace et robuste. Cette conception intrinsèquement équilibrée est ce qui permet de gérer efficacement des ratios d’inertie élevés sans compromettre la stabilité du système.

Avant de finaliser le choix de votre motoréducteur, prenez le temps de calculer ou d’estimer l’inertie de toutes les pièces en mouvement. Assurez-vous que le rapport d’inertie reste dans une plage acceptable pour votre servomoteur. C’est la garantie d’un mouvement fluide, précis et sans décrochage, même lors des accélérations les plus vives.

Pourquoi alléger votre préhenseur de 500g peut prolonger la vie du robot de 2 ans ?

Dans la quête de la robustesse, on se concentre souvent sur le renforcement des pièces : un réducteur plus gros, un moteur plus puissant. Pourtant, l’approche la plus élégante et souvent la plus efficace est inverse : réduire la masse en mouvement. Chaque gramme superflu sur un outil ou un préhenseur en bout de bras robotique est un ennemi. Il augmente l’inertie, sollicite davantage le moteur à chaque accélération, et impose des contraintes cycliques plus fortes sur les engrenages et les roulements.

L’impact sur la durée de vie est gouverné par la loi de Wöhler sur la fatigue des matériaux : la réduction de l’amplitude des contraintes cycliques augmente de manière exponentielle le nombre de cycles qu’un composant peut endurer avant la rupture. Alléger un préhenseur de 500 grammes peut sembler anecdotique, mais si cela permet de réduire de 10% le couple nécessaire à chaque cycle, la durée de vie des roulements du réducteur peut être doublée, voire triplée. Sur un robot effectuant des millions de cycles par an, cela peut se traduire par des années de fonctionnement sans maintenance.

C’est ici que les technologies de réducteurs compacts et légers prennent tout leur sens. Comme le souligne le guide de DirectIndustry, les réducteurs planétaires se distinguent par leur rapport couple/poids exceptionnel. Leur capacité à transmettre un couple élevé dans un volume réduit permet de concevoir des axes de robot plus légers et plus rigides. Le couple étant réparti sur plusieurs engrenages, les contraintes sur la denture sont plus faibles, ce qui contribue directement à une meilleure longévité, surtout dans des applications dynamiques où les inversions de couple sont fréquentes.

Avant de surdimensionner votre motoréducteur pour déplacer une charge, demandez-vous d’abord si la charge elle-même peut être optimisée. Chasser les grammes superflus sur l’effecteur final est souvent l’investissement le plus rentable pour garantir la longévité de l’ensemble de la chaîne cinématique.

Comment déplacer une charge de 50kg à 2m/s sans surchauffer vos moteurs ?

Nous avons analysé tous les points de défaillance potentiels. L’ultime épreuve pour votre transmission, surtout en cycle continu (S1), est la gestion thermique. Déplacer une charge lourde à une vitesse soutenue génère inévitablement des pertes. Ces pertes, principalement dues au rendement imparfait du réducteur et du moteur, se transforment en chaleur. Si cette chaleur n’est pas évacuée plus vite qu’elle n’est produite, la température du système monte jusqu’à un point critique où le lubrifiant se dégrade, les roulements se dilatent et le bobinage du moteur finit par griller.

La première ligne de défense est de minimiser la production de chaleur à la source. Cela passe par le choix d’un réducteur à haut rendement. Comme nous l’avons vu, un réducteur planétaire ou hélicoïdal (rendement > 96%) générera beaucoup moins de chaleur qu’un réducteur roue et vis (rendement 50-90%) pour la même puissance transmise. Le choix du lubrifiant est également critique. Des huiles synthétiques haute performance peuvent réduire les frottements internes et améliorer la dissipation. Par exemple, selon SEW-EURODRIVE, le rendement des réducteurs roue et vis peut être amélioré jusqu’à 13% avec un lubrifiant adapté comme le GearOil Poly.

Si la production de chaleur reste trop importante, il faut alors améliorer sa dissipation. Le dimensionnement thermique du motoréducteur doit être vérifié. Un carter plus grand avec des ailettes de refroidissement, le montage sur une plaque métallique qui agit comme un dissipateur, ou même l’ajout d’une ventilation forcée peuvent être des solutions nécessaires pour les applications les plus exigeantes. Le calcul de la puissance ne doit pas se faire sur le pic de couple, mais sur la puissance RMS (quadratique moyenne) sur l’ensemble du cycle, qui est une bien meilleure représentation de la charge thermique réelle.

En définitive, une transmission de puissance robuste est une transmission qui reste froide. En choisissant des composants à haut rendement, en utilisant une lubrification optimale et en assurant une dissipation thermique adéquate, vous garantissez non seulement le bon fonctionnement, mais aussi la longévité de votre investissement. Pour mettre en application ces principes, l’étape suivante consiste à réaliser un audit complet de votre application, en quantifiant chaque contrainte pour choisir la solution la plus endurante.
