Comment concevoir une armoire électrique qui ne surchauffe pas en plein été ?

Au cœur de chaque usine automatisée, une armoire électrique ronronne. Pour beaucoup, ce n’est qu’une boîte grise. Pour un concepteur averti, c’est le coffre-fort de la productivité. La question de la surchauffe estivale est la pointe de l’iceberg. Si les solutions courantes se concentrent sur l’ajout de ventilateurs ou de climatiseurs, elles ne traitent souvent que les symptômes d’un mal plus profond. La véritable fiabilité ne se résume pas à évacuer des calories ; elle s’anticipe en luttant contre une armée d’ennemis invisibles qui menacent chaque composant : les perturbations électromagnétiques, la poussière conductrice, l’humidité corrosive et, bien sûr, la chaleur excessive.

Mais si la clé n’était pas de réagir aux pannes, mais de concevoir une architecture qui les rend structurellement improbables ? C’est le principe de la fiabilité prédictive. Cela implique de voir au-delà des schémas et de penser en termes de physique, de flux d’air et d’ergonomie de la panne. Il ne s’agit plus seulement de connecter des composants, mais de créer une forteresse climatique, un micro-environnement parfaitement stable où chaque élément est protégé, accessible et à l’abri des agressions internes comme externes. C’est cette approche systémique qui transforme une simple enveloppe métallique en un gage de continuité de production.

Cet article va déconstruire huit aspects critiques, souvent négligés, de la conception d’armoires. De la thermique à la compatibilité électromagnétique, en passant par l’anticipation des besoins de maintenance, nous allons explorer les règles d’or qui distinguent une armoire standard d’une installation véritablement robuste et pérenne.

Pour naviguer à travers ces concepts essentiels, ce guide est structuré pour vous apporter des réponses claires et des stratégies concrètes. Voici les points que nous allons aborder pour construire ensemble une armoire à l’épreuve des pannes.

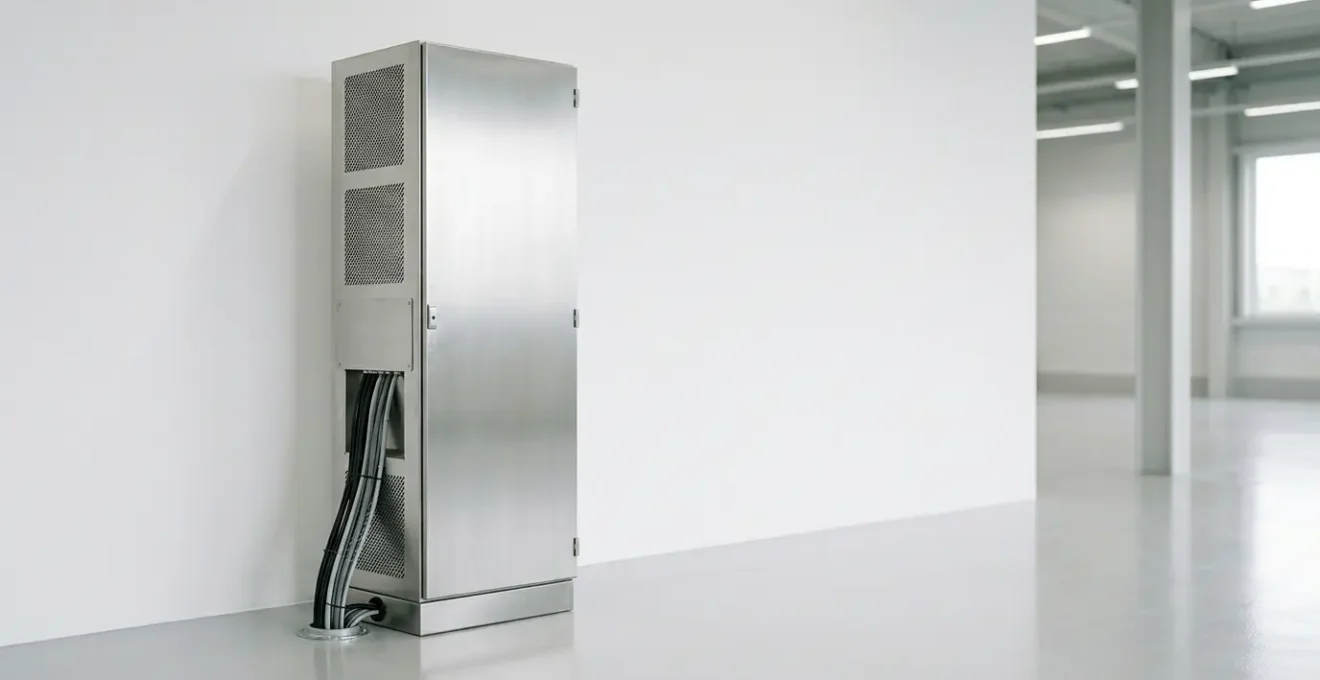

Ventilation ou climatisation d’armoire : le calcul pour éviter l’arrêt des variateurs par 35°C

La gestion thermique d’une armoire n’est pas une question d’intuition, mais de calcul précis. L’ennemi numéro un est la chaleur dissipée par les composants, notamment les variateurs de vitesse et les alimentations. Lorsque la température interne dépasse le seuil critique, souvent fixé à 35°C selon les recommandations des guides techniques industriels, les protections thermiques des équipements se déclenchent, provoquant des arrêts de production imprévus et coûteux. Penser qu’un simple ventilateur suffira est une erreur courante. La décision entre ventilation forcée, échangeur air/air ou climatiseur doit reposer sur un bilan thermique rigoureux.

Ce bilan commence par le calcul de la puissance totale dissipée à l’intérieur de l’enveloppe. Il faut additionner les pertes de puissance de chaque composant actif (indiquées dans leurs fiches techniques) et appliquer un facteur de simultanéité réaliste, car tous les équipements ne fonctionnent pas à pleine charge en même temps. Ensuite, il faut évaluer la capacité de l’armoire à dissiper naturellement cette chaleur, qui dépend de sa surface d’échange effective et de la température ambiante maximale à l’extérieur. Si la dissipation naturelle est insuffisante pour maintenir la température interne sous le seuil de 35°C, une solution de refroidissement active devient indispensable.

Le choix de la technologie dépend de l’écart entre la température souhaitée et la température ambiante. La ventilation est efficace si l’air extérieur est plus frais et propre. L’échangeur est une bonne option pour les environnements poussiéreux, car il n’introduit pas d’air extérieur. Le climatiseur devient non-négociable lorsque la température ambiante est égale ou supérieure à la température cible, ou que la puissance à dissiper est très élevée. Utiliser un logiciel de calcul thermique permet de simuler ces scénarios et de dimensionner précisément la solution, évitant ainsi le surinvestissement ou, pire, un sous-dimensionnement synonyme de pannes garanties.

Séparer puissance et commande : la règle d’or pour éviter les parasites dans l’armoire

Si la chaleur est un ennemi visible, les interférences électromagnétiques (EMI) sont un adversaire insidieux et invisible. Le symptôme ? Un automate qui se fige, des données de capteur erratiques, un réseau de communication qui perd des trames. La cause la plus fréquente est une mauvaise cohabitation entre les câbles de puissance (moteurs, variateurs) et les câbles de commande ou de communication (signaux 0-10V, bus de terrain, Ethernet). Ne pas respecter une séparation physique stricte, c’est créer une autoroute pour les parasites. Cette discipline est au cœur de la Compatibilité Électromagnétique (CEM).

Comme le souligne la Commission Electrotechnique Internationale, la CEM est un enjeu majeur pour la fiabilité des systèmes. Elle est définie ainsi :

La compatibilité électromagnétique (CEM) est l’aptitude d’un appareil ou d’un système électrique ou électronique à fonctionner dans son environnement électromagnétique de façon satisfaisante, sans produire lui-même des perturbations électromagnétiques gênantes pour tout ce qui se trouve dans cet environnement.

– Commission Electrotechnique Internationale, Définition normative CEM

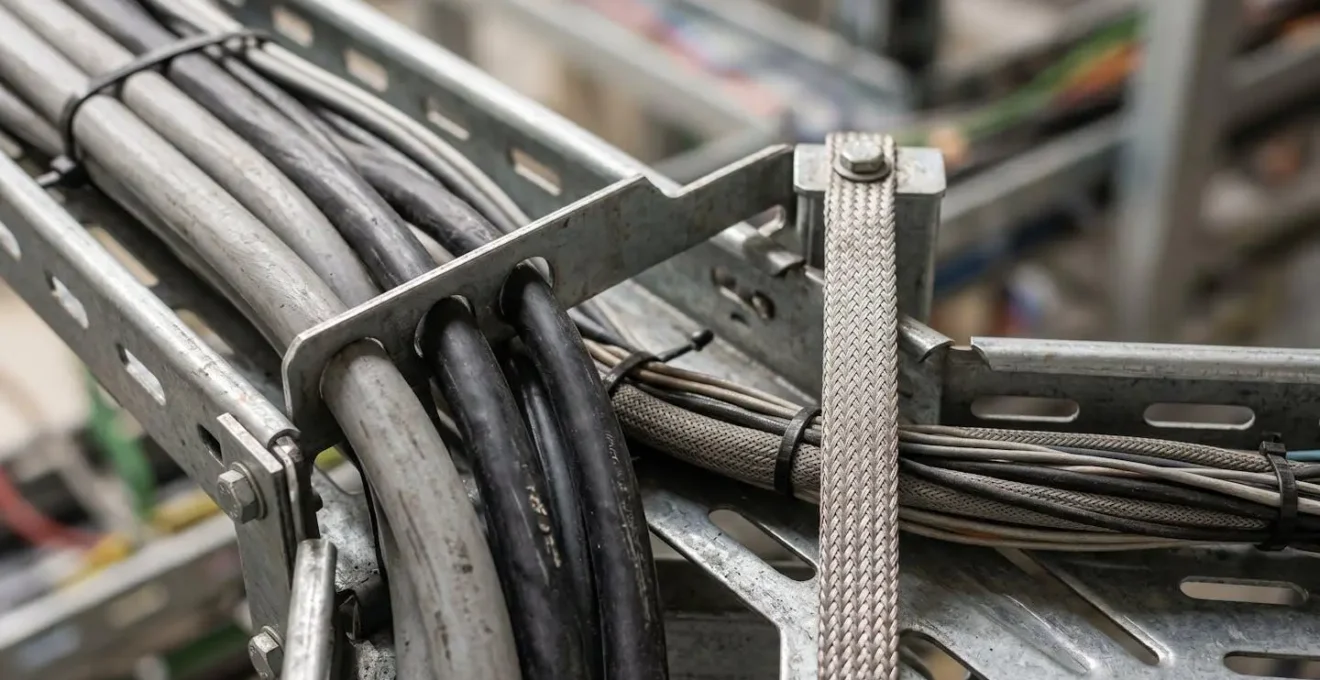

Pour garantir cette cohabitation pacifique, la règle d’or est la séparation physique. Les câbles de puissance, forts émetteurs de champs magnétiques, doivent suivre un chemin distinct des câbles de signaux, très sensibles. Cela se traduit par l’utilisation de goulottes ou de chemins de câbles différents. Lorsque des croisements sont inévitables, ils doivent impérativement se faire à 90 degrés pour minimiser le couplage inductif. L’utilisation de tôles de séparation métalliques mises à la terre entre les goulottes de puissance et de commande agit comme un premier niveau de blindage très efficace.

Cette organisation doit être pensée dès la conception de l’implantation des composants dans l’armoire. Placer les variateurs de fréquence et leurs filtres loin des automates et des modules d’entrées/sorties analogiques est une évidence. C’est en dessinant ces « zones » de puissance et de commande que l’on construit une immunité intrinsèque aux perturbations, protégeant ainsi le système nerveux de l’installation contre les parasites qui pourraient paralyser la production.

Pourquoi laisser 20% d’espace vide dans l’armoire neuve est un investissement, pas un gaspillage ?

Une armoire remplie au maximum de sa capacité peut sembler être un signe d’optimisation de l’espace. En réalité, c’est une bombe à retardement. Laisser environ 20% d’espace libre lors de la conception initiale n’est pas un luxe, mais une stratégie de fiabilité prédictive à double détente. D’une part, cet espace est vital pour la circulation de l’air ; d’autre part, il est la garantie d’une maintenabilité et d’une évolutivité à moindre coût pour l’avenir.

Sur le plan thermique, des composants tassés les uns contre les autres créent des points chauds. L’air, qu’il soit brassé par convection naturelle ou par des ventilateurs, a besoin de place pour circuler. Sans un espace suffisant, il stagne, et la chaleur s’accumule localement autour des composants les plus sensibles, même si la température moyenne de l’armoire reste acceptable. Les guides techniques industriels préconisent de laisser un dégagement d’au moins 100 mm minimum au-dessus et en dessous des composants qui dissipent le plus de chaleur, comme les variateurs. Cet espace vide n’est donc pas « perdu » ; il travaille activement à l’équilibre thermique de l’ensemble.

Sur le plan de la maintenance et de l’évolution, cet espace est un investissement direct sur le coût total de possession (TCO) de l’équipement. Imaginez devoir ajouter un simple module de sécurité ou un nouveau départ moteur dans une armoire saturée. L’opération, qui devrait prendre 30 minutes, peut se transformer en un casse-tête de plusieurs heures, nécessitant de déplacer des composants, de rallonger des fils et d’introduire un risque d’erreur. Cet espace libre, c’est l’assurance de pouvoir intervenir rapidement et proprement. C’est aussi la possibilité d’ajouter une nouvelle fonction à la machine sans avoir à remplacer toute l’armoire. En somme, ces 20% d’espace sont le poumon thermique et la réserve de croissance de votre installation.

Poussière conductrice : comment pressuriser une armoire pour empêcher l’infiltration ?

Dans de nombreux environnements industriels (métallurgie, menuiserie, cimenterie), un ennemi subtil s’infiltre partout : la poussière. Lorsqu’elle est conductrice, elle peut se déposer sur les cartes électroniques et créer des courts-circuits, provoquant des pannes aussi soudaines qu’inexplicables. Une armoire avec un indice de protection (IP) élevé est un bon début, mais les cycles de chauffe et de refroidissement créent un effet de « pompage » qui peut aspirer l’air extérieur et ses contaminants par les joints et les presse-étoupes. Pour les environnements les plus hostiles, la solution la plus robuste est la pressurisation de l’armoire.

Le principe de la pressurisation, ou mise en surpression, est simple : il s’agit de maintenir à l’intérieur de l’enveloppe une pression légèrement supérieure à la pression atmosphérique extérieure. Cette surpression, même très faible (environ 30 mbar suffisent), crée un flux d’air constant de l’intérieur vers l’extérieur par toutes les fuites potentielles, empêchant ainsi mécaniquement toute poussière, humidité ou gaz corrosif de pénétrer. C’est la transformation de l’armoire en une véritable forteresse climatique impénétrable. La mise en œuvre est rigoureuse, et comme le détaillent les experts en la matière, elle repose sur un système fonctionnant avec de l’air comprimé d’instruments ou un gaz inerte.

Concrètement, un régulateur de pression injecte un faible débit d’air filtré et sec dans l’armoire, hermétiquement scellée. Ce débit est juste suffisant pour compenser les fuites inévitables et maintenir la surpression cible. Il est crucial que l’air injecté soit propre et sec pour ne pas introduire un autre problème (l’humidité). Cette méthode est particulièrement indiquée pour les zones classées à risque d’explosion (ATEX), où elle permet d’utiliser des équipements standards dans un boîtier pressurisé. La surveillance régulière de la pression et de l’état des filtres d’entrée est essentielle pour garantir l’efficacité du système dans le temps. C’est une solution plus complexe qu’un simple joint, mais dans les industries où la poussière est un fléau, c’est souvent la seule garantie de fiabilité à long terme.

L’erreur de l’armoire sans éclairage ni prise PC qui complique la vie du dépanneur à 3h du matin

La conception d’une armoire électrique fiable ne s’arrête pas à son fonctionnement nominal. Elle doit intégrer ce que l’on pourrait appeler l’ergonomie de la panne. Une panne ne prévient pas. Elle survient souvent au pire moment : la nuit, le week-end, dans un coin mal éclairé de l’usine. C’est dans ces instants critiques que des détails de conception, jugés superflus au départ, deviennent des sauveurs. Omettre un éclairage interne et une prise de service 230V est une erreur classique qui transforme une intervention de diagnostic rapide en un véritable parcours du combattant pour le technicien de maintenance.

Imaginez le scénario : un dépanneur doit se connecter avec son ordinateur portable à un automate pour analyser un défaut. Sans prise de service dans l’armoire, il doit tirer une rallonge à travers l’atelier. Sa batterie d’ordinateur est faible. L’éclairage ambiant est insuffisant pour lire les repères des borniers ou l’état des LED de diagnostic. Il doit tenir une lampe de poche avec sa bouche tout en essayant de manipuler son PC et ses outils. Chaque minute perdue augmente le coût de l’arrêt de production. Ces difficultés augmentent aussi le risque d’erreur humaine, comme un mauvais branchement ou un court-circuit accidentel.

Intégrer un éclairage LED à détection d’ouverture de porte et une prise de service protégée par un disjoncteur différentiel est un coût marginal lors de la construction de l’armoire, mais un gain de temps et de sécurité inestimable sur toute la durée de vie de la machine. Cette bonne pratique est d’ailleurs encouragée par les référentiels normatifs. En effet, comme le rappellent les spécialistes, la norme EN 60204-1 donne des prescriptions pour l’équipement électrique des machines afin de promouvoir la sécurité des personnes et l’efficacité des interventions. Penser au confort et à l’efficacité du futur dépanneur, c’est directement investir dans la réduction du temps moyen de réparation (MTTR), un indicateur clé de la performance industrielle.

Pourquoi faire passer votre câble réseau à côté du variateur de puissance est une erreur fatale ?

Cette question est une application concrète de la règle de séparation que nous avons vue précédemment, mais elle mérite une attention particulière tant les conséquences peuvent être désastreuses. Un variateur de fréquence, par sa nature même, est une source puissante de bruit électromagnétique à haute fréquence. Faire passer un câble réseau non ou mal blindé (comme un câble Ethernet standard) à proximité immédiate de son câble moteur, c’est comme essayer de murmurer une information confidentielle à côté d’un réacteur d’avion. La communication sera inévitablement corrompue.

Le variateur hache la tension à haute fréquence pour moduler la vitesse du moteur, ce qui génère des harmoniques et des parasites sur une large bande de fréquences. Ces perturbations se propagent de deux manières : par conduction, le long des câbles d’alimentation, et par rayonnement, sous forme de champ électromagnétique. Un câble Ethernet qui longe le câble moteur se retrouve plongé dans ce champ. Le couplage inductif et capacitif va alors induire des « tensions parasites » sur les paires torsadées du câble réseau. Ces tensions vont se superposer aux signaux de données, dégradant le rapport signal/bruit jusqu’à rendre les paquets de données illisibles par les équipements réseau.

Les symptômes sont souvent intermittents et difficiles à diagnostiquer : pertes de communication aléatoires, ralentissements du réseau, automates qui se mettent en défaut sans raison apparente. La solution n’est pas logicielle, elle est physique. Il faut à tout prix éloigner les chemins de câbles. Si la distance est impossible à garantir, l’utilisation de câbles réseau avec un blindage de haute qualité (type S/FTP, avec un écran général et un écran par paire) devient obligatoire. De plus, ce blindage doit être correctement raccordé à la terre aux deux extrémités pour évacuer les courants parasites. Ignorer cette règle, c’est prendre le risque de rendre le système nerveux de l’usine totalement instable.

Blindage de câble : pourquoi votre servomoteur a des comportements erratiques près du poste de soudure ?

Le cas du servomoteur est particulièrement sensible. Ces systèmes de haute précision reposent sur un dialogue constant entre le moteur et son contrôleur via un câble codeur. Ce signal de feedback est de faible niveau et donc extrêmement vulnérable aux perturbations. Un environnement comme un atelier de soudure (soudage à l’arc ou par points) est l’un des pires scénarios possibles en termes de pollution électromagnétique. Les arcs électriques génèrent des champs magnétiques intenses et à large spectre qui peuvent totalement perturber, voire détruire, les signaux de commande et de feedback du servomoteur.

Le résultat ? Des mouvements saccadés, une perte de position, des alarmes de défaut codeur et, au final, une incapacité à réaliser des tâches de précision. La solution réside dans une stratégie de blindage et de mise à la terre irréprochable. Le blindage du câble agit comme une cage de Faraday miniature, interceptant les champs électromagnétiques externes et les dérivant vers la terre avant qu’ils n’atteignent les conducteurs de signaux. Cependant, un blindage mal mis en œuvre est aussi inefficace qu’une absence de blindage. La continuité électrique doit être parfaite sur toute la longueur, de la carcasse du moteur au châssis du contrôleur dans l’armoire.

Cela signifie utiliser des presse-étoupes CEM qui assurent un contact à 360° avec la tresse du blindage, et non une simple « queue de cochon » (pigtail) qui agirait comme une antenne. À l’intérieur de l’armoire, le blindage doit être connecté à une barre de masse dédiée, elle-même reliée au châssis principal par une connexion courte et de faible impédance. Cette approche systémique est la seule manière de garantir l’intégrité du système nerveux de la machine dans un environnement électromagnétiquement hostile.

Chauffage : comment la régulation par zone permet de gagner 3°C de confort sans surconsommer ?

Si la lutte contre la chaleur est l’obsession de l’été, l’ennemi de l’hiver est son opposé : le froid, et surtout l’humidité qu’il entraîne. Lorsque la température à l’intérieur de l’armoire chute en dessous du point de rosée, de la condensation se forme sur les composants électroniques. L’eau et l’électricité ne faisant jamais bon ménage, cette condensation est une cause majeure de corrosion, de courants de fuite et de courts-circuits. La solution n’est pas de chauffer l’armoire en permanence, mais d’appliquer une régulation fine et intelligente pour maintenir une température stable, juste au-dessus du seuil critique.

Ici, le concept de « confort » ne s’applique pas à un humain mais aux composants. Un « confort de fonctionnement » optimal pour l’électronique est un environnement stable, sans variations thermiques brutales et sans humidité. Pour y parvenir, des résistances chauffantes de faible puissance sont installées dans l’armoire. Mais leur efficacité dépend entièrement de leur régulation. Un simple thermostat On/Off est une solution basique. Une régulation plus fine, pilotée par un hygrostat (qui mesure l’humidité relative) ou un thermostat intelligent, permet de n’activer le chauffage que lorsque c’est strictement nécessaire, c’est-à-dire quand le risque de condensation est réel. C’est l’équivalent de la régulation par zone pour l’industrie.

Une étude intéressante de Schneider Electric sur l’optimisation thermique illustre bien ce principe d’adaptation. Bien qu’elle se concentre sur le refroidissement, sa logique s’applique inversement au chauffage. L’étude montre qu’en adaptant la stratégie thermique à l’environnement, des économies d’énergie significatives sont possibles. De même, pour la condensation, on peut utiliser plusieurs petites résistances chauffantes placées dans des « zones » critiques (près des entrées d’air, au bas de l’armoire) plutôt qu’une seule grosse résistance. Pilotées indépendamment, elles permettent de maintenir une température homogène et d’éviter les points froids avec une consommation d’énergie minimale. Gagner ces « 3°C de confort » signifie maintenir l’armoire juste au-dessus du point de rosée, garantissant un environnement sec et stable pour les composants, sans gaspiller d’énergie.

Pour mettre en pratique ces conseils et concevoir une armoire qui anticipe les pannes au lieu de les subir, l’étape suivante consiste à intégrer cette philosophie de fiabilité prédictive dans vos propres cahiers des charges et processus de conception.
