Comment changer de production en 2 minutes grâce aux systèmes de changement rapide ?

En tant que régleur sur une ligne multi-produits, la promesse d’un changement de production en deux minutes sonne souvent comme une douce utopie. Chaque arrêt de ligne, chaque ajustement manuel, chaque panne imprévue se traduit par des minutes précieuses qui s’envolent, et une productivité qui chute. L’idée reçue est que la solution miracle réside dans l’achat d’un changeur d’outils automatique ultra-performant. On se concentre sur la mécanique de couplage, la vitesse de verrouillage, en pensant que la rapidité d’un seul composant va révolutionner l’ensemble du processus.

Pourtant, l’expérience terrain montre une réalité bien différente. Un changeur rapide monté sur un préhenseur mal conçu est comme un moteur de Formule 1 dans une voiture sans roues : le potentiel est là, mais le système est voué à l’échec. La véritable clé de la flexibilité et de la fiabilité ne se trouve pas dans le changeur lui-même, mais dans une approche systémique de l’outil en bout de robot (EOAT). Et si la vraie question n’était pas « Quel changeur choisir ? », mais plutôt « Comment concevoir l’ensemble de mon préhenseur pour qu’il anticipe les problèmes réels de la production : la poussière, les pièces fragiles, les câbles qui s’accrochent et les capteurs qui mentent ? ».

Cet article propose de dépasser la simple fiche technique pour plonger au cœur des décisions stratégiques qui font la différence. Nous allons analyser, point par point, comment des choix intelligents sur les matériaux, les capteurs ou la gestion des fluides permettent non seulement d’atteindre ces fameuses deux minutes, mais surtout de garantir une fiabilité à toute épreuve, série après série.

Changeur d’outil : électrique ou pneumatique pour un environnement poussiéreux ?

Le choix entre un changeur d’outil électrique et un modèle pneumatique est souvent vu sous le seul angle du coût d’acquisition. C’est une erreur stratégique, surtout dans un atelier où la poussière, les copeaux ou l’humidité sont omniprésents. Pour un régleur, la véritable question est celle de la fiabilité à long terme et des coûts cachés de la maintenance. Un changeur pneumatique standard, bien que moins cher à l’achat, devient rapidement un point de défaillance critique. Les micro-fuites, l’encrassement des joints et la nécessité d’une filtration d’air parfaite génèrent des arrêts non planifiés et une consommation d’air comprimé coûteuse.

À l’inverse, un changeur électrique certifié IP67 représente un investissement initial plus élevé, mais son intelligence de conception garantit une insensibilité totale à l’environnement. Son étanchéité prévient toute contamination interne, éliminant ainsi les besoins de maintenance liés à la filtration. Le coût total de possession (TCO) sur 5 ans bascule alors radicalement en sa faveur, grâce aux économies sur l’énergie (pas d’air comprimé) et sur la maintenance. La décision ne se résume donc pas à « électrique ou pneumatique », mais à « investir dans la tranquillité ou gérer des pannes récurrentes ».

Cette analyse comparative met en évidence les compromis financiers et opérationnels entre les deux technologies en conditions réelles, comme le montre cette analyse des coûts sur le cycle de vie.

Impression 3D de mors : pourquoi passer au plastique pour saisir des pièces fragiles ?

La manipulation de pièces fragiles, polies ou aux géométries complexes est un casse-tête classique. La solution traditionnelle, l’usinage de mors en aluminium recouverts de protections, est coûteuse, lente et manque de flexibilité. L’avènement de l’impression 3D avec des polymères techniques change radicalement la donne. Passer au plastique n’est pas un compromis, mais une véritable montée en compétence pour le préhenseur. L’agilité matérielle offerte par des filaments comme le TPU, le PETG-CF ou le PEEK permet de créer des mors sur-mesure en quelques heures, parfaitement adaptés à la forme de la pièce.

Le secret réside dans le choix du bon matériau pour la bonne application. Un TPU (Polyuréthane Thermoplastique) avec une faible dureté (70A-85A) offre une flexibilité et un grip exceptionnels, permettant de saisir des objets délicats comme des circuits imprimés ou des pièces vernies sans laisser la moindre trace. Pour des applications à haute cadence où l’inertie est l’ennemi, un PETG chargé en fibres de carbone (PETG-CF) combine une rigidité surprenante et une légèreté inégalée. L’impression 3D permet en outre d’intégrer des structures internes optimisées (dites topologiques) pour alléger encore davantage le mors tout en conservant sa résistance.

Cette approche permet de concevoir des doigts qui ne sont plus de simples blocs de matière, mais des outils intelligents dont la forme et la composition sont entièrement au service de la fonction, comme le détaille cette étude sur les matériaux d’impression 3D pour mors.

Joint tournant ou faisceau externe : comment éviter d’arracher les tuyaux d’air à chaque rotation ?

Un tuyau pneumatique ou un câble de capteur arraché est l’un des arrêts de production les plus frustrants, car il est souvent le résultat d’une fatigue mécanique prévisible. Lorsque le poignet du robot effectue des rotations importantes (axes 4 et 6), le faisceau externe est soumis à des torsions et des tensions répétées. La solution la plus évidente semble être le joint tournant, qui permet de passer l’air et les signaux électriques à travers l’axe du robot. Cependant, cette solution, bien qu’élégante, est coûteuse, ajoute de la complexité et devient elle-même un point de maintenance critique.

Une approche plus pragmatique et fiable consiste à optimiser intelligemment le routage du faisceau externe. Plutôt que de subir la contrainte, il faut la maîtriser. La clé est la simulation. Avant même de monter le préhenseur, l’utilisation d’un logiciel de simulation robotique permet de visualiser le comportement du faisceau sur l’ensemble de la trajectoire. On peut ainsi identifier les points de tension et les rayons de courbure critiques. En ajustant les points de fixation, en utilisant des gaines de rétraction ou en choisissant des câbles et tuyaux à haute flexibilité, on peut concevoir un routage qui fonctionne en harmonie avec les mouvements du robot, et non contre eux.

La prévention par la simulation est infiniment plus rentable que la réparation. Un arrêt de production imprévu coûte significativement plus cher qu’une maintenance planifiée. La maîtrise du faisceau est donc un investissement direct dans la disponibilité de la ligne. Voici une méthode rigoureuse pour y parvenir :

1. Utiliser un logiciel de simulation robotique (ex: RobotStudio, RoboGuide, RoboDK) pour modéliser la cellule.
2. Importer le programme robot et activer l’affichage des câbles/tuyaux en mode « enveloppe dynamique ».
3. Identifier les 5 positions extrêmes du cycle (angles max des axes 4, 5, 6) et visualiser la trajectoire.
4. Mesurer les rayons de courbure minimaux et s’assurer qu’ils sont supérieurs aux spécifications du fabricant.
5. Ajuster les points de fixation ou ajouter des gaines de rétraction, puis re-simuler pour validation.

Capteur dans le mors ou vacuostat : quelle fiabilité pour la détection de prise ?

« Le robot a cru qu’il avait la pièce, mais elle est tombée. » Cette phrase, tout régleur l’a entendue. Une détection de prise non fiable est une source majeure d’inefficacité et de risque. Le choix du capteur est donc une décision fondamentale. La méthode la plus courante pour la préhension par le vide est le vacuostat, qui mesure la dépression dans le circuit. C’est une solution simple, mais qui montre ses limites avec des pièces poreuses, irrégulières ou très légères, où le seuil de détection est difficile à calibrer, menant à des « faux négatifs » (le robot pense n’avoir rien saisi alors que la pièce est là).

Pour les pinces mécaniques, on utilise souvent un capteur de proximité inductif dans le mors. C’est plus direct, mais sujet aux « faux positifs » si un obstacle autre que la pièce est détecté. La solution la plus robuste pour les pinces électriques modernes est la mesure du courant moteur. Lorsque les doigts se ferment sur la pièce, le moteur force et le courant augmente. C’est une détection intrinsèque, très fiable, sauf pour des pièces si légères qu’elles n’opposent quasi aucune résistance.

La véritable intelligence de conception réside dans la fusion de données : combiner plusieurs sources pour une validation croisée. Par exemple, coupler un vacuostat avec une mesure du courant moteur du générateur de vide. Si les deux signaux confirment la prise, la fiabilité devient quasi absolue. Sur les applications les plus complexes, la vision 2D reste la reine, car elle valide visuellement la présence et la bonne position de la pièce, éliminant toute ambiguïté. Comme le démontre une analyse comparative des technologies de détection, il n’y a pas de solution unique, mais une meilleure stratégie pour chaque application.

Pourquoi alléger votre préhenseur de 500g peut prolonger la vie du robot de 2 ans ?

La charge utile d’un robot est souvent la seule donnée prise en compte lors du dimensionnement. Or, un autre facteur, bien plus insidieux, impacte directement sa longévité : le moment d’inertie. Un préhenseur lourd, même s’il est bien en dessous de la charge maximale, génère des efforts considérables sur les réducteurs des axes du poignet (4, 5 et 6) lors des accélérations et des rotations rapides. Alléger le préhenseur de 500 grammes peut sembler anecdotique, mais l’effet est exponentiel.

Réduire la masse en bout de bras diminue l’inertie, ce qui se traduit par une moindre sollicitation des moteurs et des réducteurs à chaque mouvement. Moins de contraintes signifie moins d’usure, une meilleure précision dans le temps et une consommation électrique réduite. Sur des cycles très dynamiques, cette optimisation peut prolonger la durée de vie des composants critiques du robot de plusieurs années. L’optimisation des charges et l’anticipation de la maintenance sont des stratégies payantes, permettant d’atteindre jusqu’à 30% de réduction des arrêts non planifiés, comme le confirme ABB. L’objectif n’est donc pas seulement de porter la pièce, mais de le faire avec le minimum de masse possible.

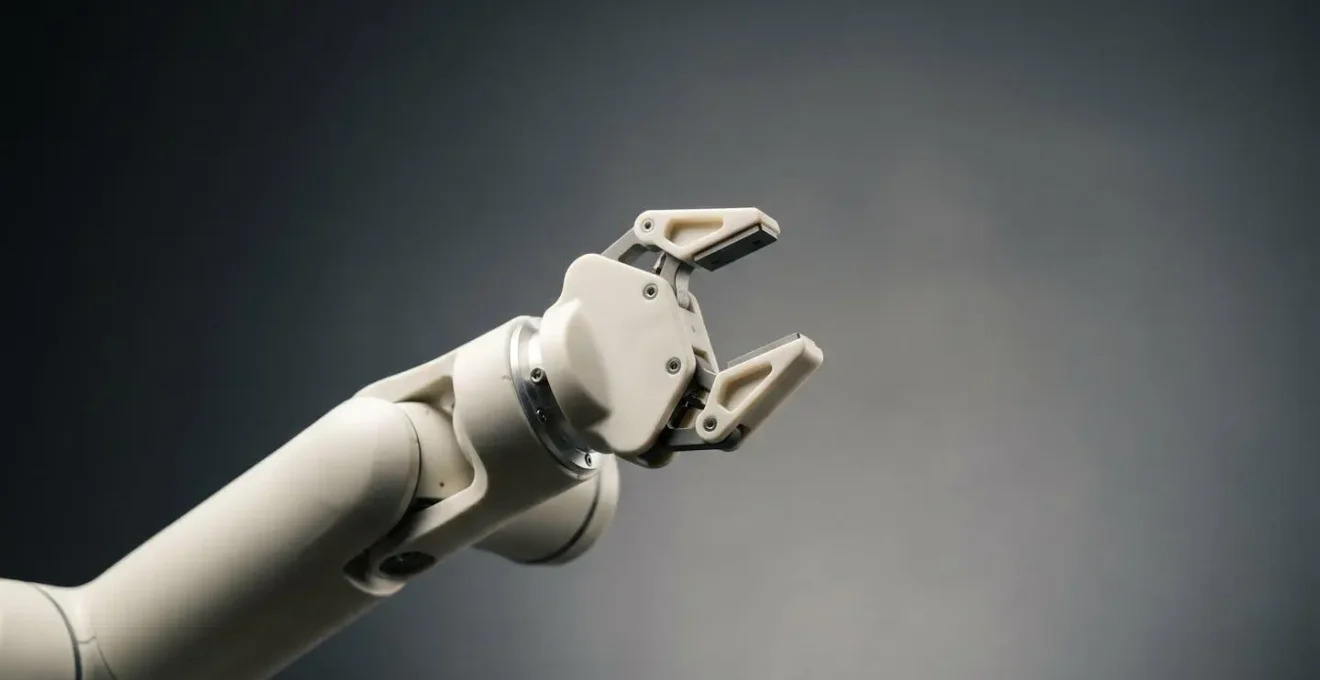

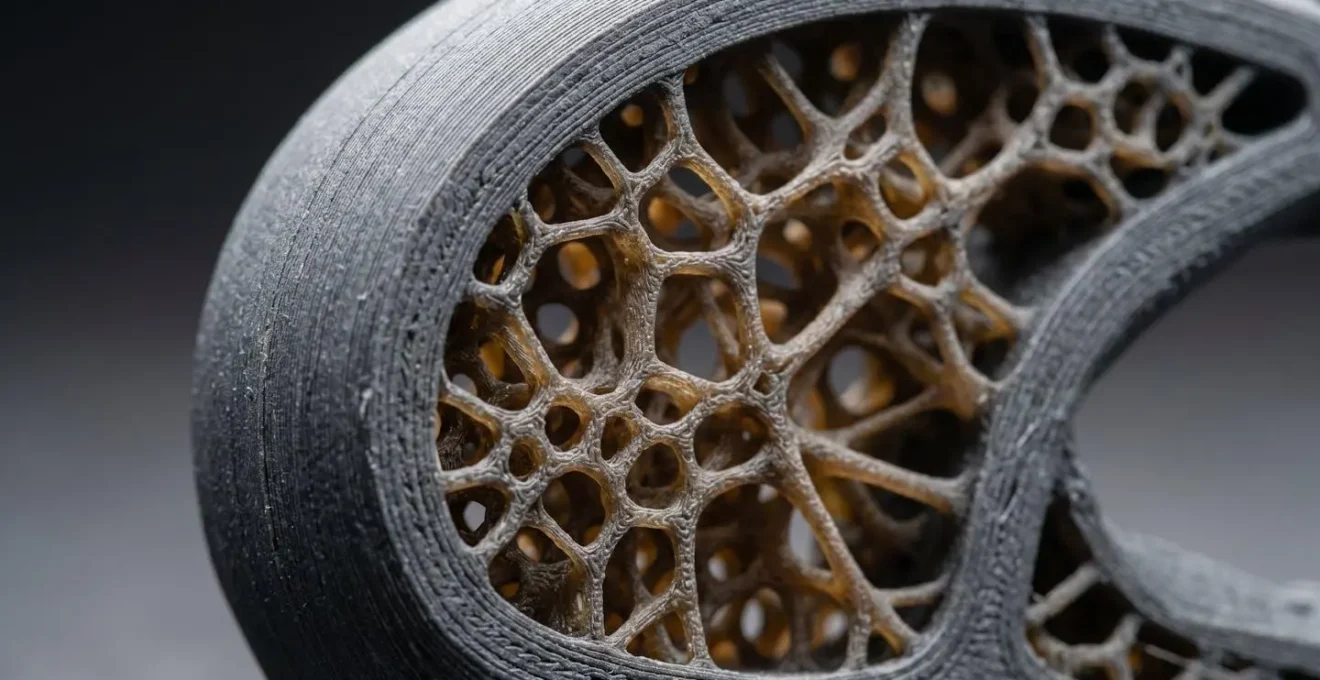

L’utilisation de technopolymères, l’impression 3D avec optimisation topologique et une conception minimaliste sont les leviers pour y parvenir. Parfois, cet allègement permet même de passer à un modèle de robot de gamme inférieure pour la même application, générant une économie substantielle dès l’investissement initial.

Pince électrique ou ventouse : quel préhenseur pour un cobot manipulant des cartons variés ?

La palettisation et la dépalettisation de cartons avec un robot collaboratif (cobot) présentent un défi de taille : la variété. Cartons ouverts, fermés, poreux, lourds, légers… Une solution unique peine à tout gérer. La préhension par ventouse pneumatique, simple et peu coûteuse, est souvent le premier choix. Cependant, elle est très sensible à la poussière de carton qui colmate les filtres et les ventouses, et devient inefficace sur les cartons ouverts ou dont la surface n’est pas parfaitement plane. Cela engendre une maintenance élevée et une fiabilité médiocre sur le long terme.

La pince électrique offre une robustesse bien supérieure. Insensible à la poussière et offrant une force de serrage contrôlable, elle peut saisir les cartons par les côtés. Mais que faire des cartons fermés sans prise latérale ? La solution la plus agile est souvent un préhenseur hybride 100% électrique. Cette approche combine le meilleur des deux mondes sans la contrainte de l’air comprimé.

Cet exemple montre que l’intelligence de conception l’emporte sur la puissance brute. Un outil polyvalent et adapté aux contraintes spécifiques (poussière, variété) garantit une flexibilité maximale, ce qui est l’essence même de la cobotique.

Doigts en silicone : saisir un œuf sans le casser grâce à la déformation matière

La préhension d’objets extrêmement fragiles et de forme non uniforme, comme un œuf, est l’épreuve ultime pour un préhenseur. La solution ne réside pas dans un contrôle de force ultra-précis et coûteux, mais dans l’utilisation de la physique des matériaux. Des doigts conçus en silicone souple ou en TPU à très faible dureté permettent d’absorber les variations de forme et de répartir la pression de manière uniforme sur toute la surface de contact. C’est la déformation contrôlée de la matière qui assure une prise à la fois sûre et douce.

Cette approche, dite de « préhension souple » (soft gripping), s’inspire de la nature. Plutôt que de commander au robot une position ou une force exacte, on lui demande de fermer ses doigts jusqu’à ce qu’ils épousent la forme de l’objet. Le matériau fait le reste du travail. Selon les spécialistes de l’impression 3D industrielle, le TPU avec une dureté Shore de 70A à 85A est idéal pour fabriquer sur mesure ces doigts de préhenseurs robotisés, offrant un excellent compromis entre flexibilité et durabilité.

Dans le secteur agroalimentaire, cette technologie est une révolution. Cependant, elle impose une contrainte non négociable : la conformité au contact alimentaire. Tous les matériaux utilisés doivent répondre à des normes strictes pour garantir la sécurité sanitaire. Il est impératif de vérifier ces certifications avant toute mise en production.

• Conformité FDA : Indispensable pour le marché américain, elle certifie les matériaux pour le contact alimentaire direct.
• Règlement CE 1935/2004 : La norme de référence en Europe pour tous les matériaux et objets destinés au contact avec des denrées alimentaires.
• Type de silicone : Privilégier les silicones « platine » (Pt-cure) qui ne laissent aucun résidu toxique, contrairement aux silicones « peroxyde ».
• Documentation : Toujours exiger les fiches techniques et les certificats de conformité du fabricant de matériau.

Pourquoi votre robot casse-t-il les pièces lors de l’insertion malgré une programmation précise ?

C’est le scénario le plus déroutant : le programme est parfait, les points sont appris au dixième de millimètre près, et pourtant, le robot continue de forcer et de casser des pièces lors d’une opération d’assemblage ou d’insertion. La cause première n’est souvent pas dans la trajectoire, mais dans une calibration incorrecte du TCP (Tool Center Point). Le TCP est le point de référence de l’outil. Si sa définition dans le contrôleur du robot est décalée ne serait-ce que de 2 millimètres par rapport à la réalité, le robot pense être au bon endroit alors que son outil est déjà en collision, générant des forces parasites considérables.

Une calibration précise du TCP est une étape fondamentale, non négociable. La méthode des 4 points, qui consiste à approcher la pointe de l’outil d’un point de référence fixe sous différents angles, permet au contrôleur de calculer par triangulation la position exacte du TCP avec une précision sub-millimétrique. Il est crucial de refaire cette calibration à chaque modification du préhenseur.

1. Préparer un point de référence fixe et pointu (pointe conique) dans l’espace de travail.
2. Approcher la pointe de l’outil de ce point fixe selon au moins 4 orientations différentes du poignet.
3. Enregistrer précisément la position du robot à chaque contact.
4. Laisser le logiciel du robot calculer la position exacte du TCP.
5. Valider la calibration en approchant une surface plane : l’outil doit rester parallèle sans forcer.

Cependant, même avec un TCP parfait, les tolérances de fabrication des pièces ou du montage peuvent créer de légers désalignements. Pour ces cas, la solution n’est pas logicielle mais mécanique. Il s’agit d’un dispositif de conformité passive (RCC – Remote Center Compliance). Ce module, inséré entre le robot et le préhenseur, agit comme un « poignet flottant » capable d’absorber de petits défauts d’alignement linéaires et angulaires. Comme le montre le cas d’un équipementier automobile qui a intégré cette solution, l’ajout d’un dispositif RCC passif a permis de résoudre des problèmes d’insertion récurrents. En effet, comme le prouve une étude de cas sur l’insertion de haute précision, il est possible de réduire un taux de casse de 8% à moins de 0,3% sans modifier le programme robot, simplement en ajoutant cette intelligence mécanique.

Pour mettre en pratique ces stratégies et transformer vos changements de série, l’étape suivante consiste à auditer votre préhenseur actuel non pas comme un simple outil, mais comme un système complet dont chaque composant est une clé de votre agilité future.
