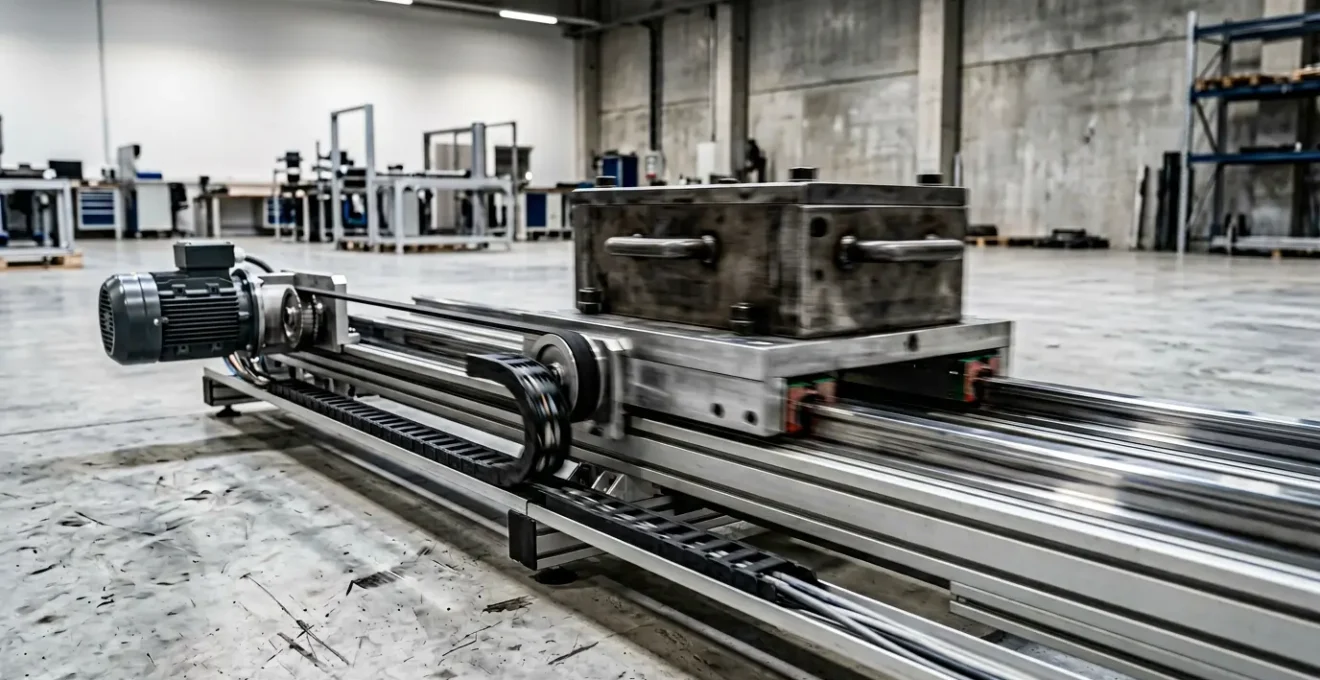

Comment déplacer une charge de 50kg à 2m/s sans surchauffer vos moteurs ?

Le scénario est un classique de l’ingénierie mécanique : sur le papier, le couple moteur est suffisant. Les calculs statiques sont validés. Pourtant, au premier cycle réel, la machine vibre, le moteur décroche en pleine accélération ou, pire, il surchauffe et se met en sécurité. La productivité s’effondre. L’erreur ? Avoir traité un problème de dynamique complexe comme un simple calcul de force. Déplacer une masse de 50 kg à une vitesse de 2 m/s sur une course de deux mètres n’est pas qu’une question de puissance. C’est une bataille contre des forces invisibles : l’inertie, le jerk, et l’énergie régénérée.

La plupart des approches se concentrent sur le choix d’un moteur avec un couple suffisant. C’est une condition nécessaire, mais terriblement insuffisante. Le véritable enjeu se situe dans la maîtrise de la chaîne cinématique complète. Penser que l’on peut compenser une mauvaise conception mécanique par un moteur plus gros est une hérésie coûteuse et inefficace. La clé n’est pas de surdimensionner, mais de dimensionner intelligemment, en comprenant les arbitrages critiques à chaque maillon de la chaîne : le type de transmission, la géométrie du profil de vitesse, la gestion de l’énergie de freinage et même le choix du type de motorisation.

Cet article n’est pas un cours de mécanique théorique. C’est un guide de combat pour le concepteur de machines spéciales. Nous allons disséquer, point par point, les pièges classiques et les leviers d’optimisation pour construire un axe non seulement rapide, mais aussi précis, fiable et énergétiquement efficace. Nous allons transformer votre approche du dimensionnement, en passant du calcul de force à la stratégie dynamique.

Pour aborder ce défi de manière structurée, nous allons explorer les points névralgiques de la chaîne de mouvement. Ce guide vous donnera les clés pour prendre les bonnes décisions, de la mécanique au logiciel.

L’erreur de calcul d’inertie (J) qui fait décrocher vos moteurs à l’accélération

On constate en pratique que le seuil d’instabilité est d’autant plus bas que le rapport d’inertie est grand, c’est-à-dire que le gain et donc les performances du système devront être diminués.

– Guide technique dimensionnement d’axe, Article technique Eduscol – Le dimensionnement d’une motorisation d’axe

C’est le péché originel du dimensionnement. On se focalise sur la masse (50 kg) et on oublie que le vrai ennemi du moteur, c’est l’inertie (J). L’inertie n’est pas juste la masse ; c’est la résistance au changement de vitesse de rotation. Et cette inertie est vue par le moteur à travers le prisme de la transmission. Un réducteur, une vis, une courroie, tout modifie l’inertie « ramenée » à l’arbre moteur. Un moteur qui tente de contrôler une charge avec une inertie dix fois supérieure à la sienne est comme un homme qui essaie de piloter une toupie géante avec un tournevis : il n’a aucun contrôle. Le système devient instable, oscille, et finit par « décrocher » car le moteur ne peut plus suivre la consigne.

La règle d’or est la gestion du rapport d’inertie : J_charge / J_moteur. Pour garantir un contrôle dynamique et stable, les guides de conception les plus stricts imposent de rester sous un certain seuil. En effet, un rapport d’inertie idéalement inférieur à 6:1 est souvent recommandé pour les systèmes asservis performants. Dépasser ce ratio, c’est accepter de devoir brider les gains de l’asservissement, et donc de sacrifier la réactivité et la précision de l’axe. La première étape n’est donc pas de choisir un moteur, mais de calculer l’inertie totale de tout ce qui bouge (charge, table, chariot, vis, accouplement) et de la ramener à l’arbre moteur. C’est votre « budget inertiel », et il dictera le choix du moteur et du réducteur.

Courroie crantée ou vis à billes : le duel précision vs vitesse sur 2 mètres de course

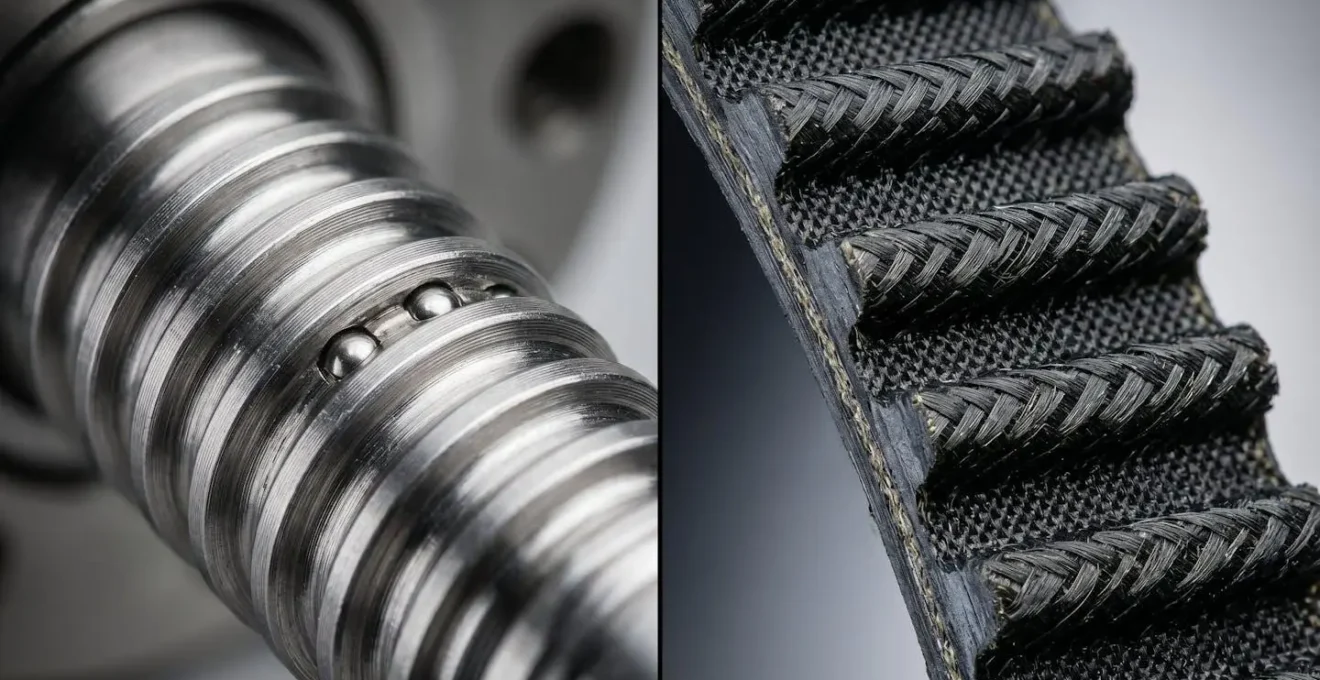

Le choix de la transmission est le premier arbitrage dynamique majeur. Pour une course de 2 mètres, deux technologies s’affrontent : la vis à billes et la courroie crantée. La vis à billes est le parangon de la rigidité et de la précision. Son contact acier contre acier offre une raideur axiale exceptionnelle, garantissant un positionnement répétable au micron près. Cependant, sur de longues courses, la vitesse critique devient un problème. Une longue vis fine peut entrer en résonance (flambage) à haute vitesse de rotation, limitant drastiquement la vitesse linéaire maximale de l’axe à bien moins que nos 2 m/s cibles.

La courroie crantée, à l’inverse, est la championne de la vitesse sur longue distance. Elle est légère, peu coûteuse et permet d’atteindre des vitesses très élevées sans problème de flambage. Le piège ? Son élasticité. Une courroie, même renforcée en acier ou en carbone, reste un élastomère. Sur 2 mètres, lors d’une accélération brutale d’une charge de 50 kg, la courroie va s’étirer de quelques dixièmes de millimètre, créant un décalage entre la position du moteur et la position réelle de la charge. Cet « effet élastique » peut induire des oscillations à l’arrêt et dégrader la précision du positionnement final. L’arbitrage est donc clair : pour une application exigeant une précision absolue et une rigidité maximale, une vis à billes de gros diamètre (pour repousser la vitesse critique) sera nécessaire. Pour une application de type « pick and place » où la vitesse prime sur la précision ultime, la courroie est une solution plus économique et dynamique.

Trapèze ou courbe en S (Jerk) : comment réduire les vibrations de la machine par le logiciel ?

Vous avez le bon moteur et la bonne transmission, mais votre machine vibre encore comme une feuille au vent à chaque démarrage et arrêt. Le coupable n’est pas mécanique, mais logiciel : votre profil de vitesse. Le profil trapézoïdal classique est une brute. Il passe instantanément d’une accélération nulle à une accélération constante, puis à une décélération constante. Ce changement instantané d’accélération, appelé le jerk (ou à-coup), est un choc violent pour toute la structure mécanique. C’est comme donner un coup de marteau sur votre machine à chaque début et fin de mouvement. Le résultat est une excitation de toutes les fréquences de résonance de la structure, générant des vibrations qui dégradent la précision et usent prématurément les composants.

La solution est d’une élégance redoutable : le profil en courbe en S (ou « S-curve »). Au lieu d’appliquer l’accélération brutalement, on la fait monter et descendre progressivement. Le jerk n’est plus infini, mais contrôlé. L’effet est spectaculaire : le mouvement est plus doux, plus fluide. La « signature vibratoire » de l’axe est radicalement atténuée. On peut alors se permettre d’augmenter les valeurs d’accélération et de décélération sans exciter la mécanique. Des études montrent qu’une bonne gestion du jerk permet de réduire les oscillations tout en gardant des temps de cycle performants. En effet, une étude expérimentale fixe le jerk optimal entre 40 et 50 m/s³ pour minimiser les vibrations sur des robots cartésiens. Oubliez la vitesse de pointe ; la véritable performance se cache dans la propreté de l’accélération. Un mouvement légèrement plus lent mais parfaitement fluide sans temps de stabilisation sera toujours plus productif qu’un mouvement brutal qui impose d’attendre que les vibrations s’amortissent.

Vérins électriques vs Hydraulique : pourquoi passer à l’électrique pour l’efficacité énergétique ?

Pour générer un effort linéaire, l’hydraulique a longtemps été le roi, surtout pour les fortes charges. Mais pour une charge de 50 kg, cette technologie montre ses limites, notamment énergétiques. Un système hydraulique est un gouffre à énergie : la centrale tourne en permanence pour maintenir la pression, même lorsque l’axe est immobile. C’est un gaspillage énorme qui se traduit directement sur la facture d’électricité. Le vérin électrique, lui, est un modèle d’efficacité : il ne consomme de l’énergie que lorsqu’il est en mouvement. Le reste du temps, sa consommation est quasi nulle. Les analyses comparatives sont sans appel et montrent des économies d’énergie de 70 à 80 % en faveur de l’électrique.

Mais l’avantage ne s’arrête pas là. Le vérin électrique offre un contrôle total du mouvement (position, vitesse, effort) avec une précision que l’hydraulique ne peut atteindre sans des asservissements complexes et coûteux. Fini les fuites d’huile, la maintenance des filtres, le bruit de la centrale. L’environnement de travail est plus propre, plus silencieux. Pour une application dynamique comme la nôtre, la réactivité d’un servomoteur couplé à une vis à billes est incomparable. Le tableau suivant résume les points clés de cet arbitrage, basé sur une analyse comparative des systèmes d’actionnement.

Pour les applications industrielles modernes où la flexibilité, la propreté et l’efficacité énergétique sont reines, le choix de l’électrique n’est plus une option, c’est une évidence stratégique.

Résistance de freinage : que faire de l’énergie renvoyée par le moteur lors de la décélération ?

Voici un autre phénomène souvent ignoré jusqu’à la première alarme de surtension sur le variateur. Lorsque vous décélérez une masse de 50 kg lancée à 2 m/s, son énergie cinétique ne disparaît pas par magie. Le moteur, entraîné par l’inertie de la charge, se transforme en générateur. Il produit de l’électricité qui est renvoyée vers le variateur, faisant grimper la tension sur son bus courant continu (Bus DC). Si cette tension dépasse un seuil critique, le variateur se met en sécurité pour se protéger. C’est l’un des problèmes les plus courants sur les axes à forte inertie et à cycles rapides.

Vous avez alors trois stratégies pour gérer cette « énergie cinétique captive » :

1. La dissiper : C’est la solution la plus simple. On connecte une résistance de freinage au variateur. Lorsque la tension du bus DC monte, un transistor s’active et décharge l’excès d’énergie dans la résistance, qui la convertit en chaleur. C’est simple, efficace, mais c’est du pur gaspillage énergétique.
2. La partager : Dans une machine avec plusieurs axes, la solution intelligente est de relier les bus DC de tous les variateurs. Ainsi, l’énergie régénérée par l’axe qui freine peut être directement consommée par un autre axe qui accélère. C’est une solution très élégante et énergétiquement efficace.
3. La stocker : Pour des applications mono-axe à forte régénération, des modules de stockage à base de condensateurs peuvent être ajoutés pour « absorber » l’énergie de freinage et la restituer lors de la prochaine accélération.

Ignorer la gestion de l’énergie de freinage, c’est comme conduire une voiture sans freins et espérer que tout se passe bien. C’est un élément de dimensionnement aussi critique que le couple moteur.

Réducteur planétaire ou roue et vis : quel rendement pour quelle application ?

Le réducteur n’est pas qu’un simple adaptateur de vitesse et de couple. C’est un composant qui a sa propre personnalité, son propre rendement et son propre comportement dynamique. Pour des applications de haute performance, le réducteur planétaire est roi. Sa conception symétrique lui confère une grande compacité, une forte densité de couple et, surtout, un rendement exceptionnel, souvent supérieur à 95%. Cela signifie que la quasi-totalité de la puissance du moteur est transmise à la charge. De plus, les versions de précision offrent un jeu angulaire très faible, essentiel pour les applications de positionnement dynamique.

À l’opposé, on trouve le réducteur à roue et vis sans fin. Son principal avantage est son grand rapport de réduction dans un encombrement faible et son caractère souvent irréversible : il peut maintenir une charge en position même lorsque le moteur n’est pas alimenté (attention, ce n’est pas un frein de sécurité !). Cependant, son gros point noir est son rendement. Le frottement important entre la vis et la roue entraîne des pertes considérables. Le rendement d’un réducteur roue et vis peut chuter à 50% ou 60%, voire moins pour les grands rapports de réduction. Cela signifie que vous devez choisir un moteur presque deux fois plus puissant juste pour compenser les pertes du réducteur. Pour notre application dynamique (2 m/s), un réducteur roue et vis serait une aberration énergétique et thermique. Le choix d’un réducteur planétaire s’impose pour préserver le rendement et la dynamique de la chaîne cinématique.

Pourquoi aller plus lentement (mais sans arrêt) permet parfois de produire plus vite ?

C’est le paradoxe ultime de l’automatisation. Dans la quête de la cadence maximale, on pousse les accélérations et les vitesses à leurs limites. Le résultat ? Des vibrations, des chocs, une usure prématurée, des mises en sécurité et des micro-arrêts qui détruisent la productivité globale. On mesure la performance à la mauvaise aune : la vitesse de pointe, au lieu de mesurer le Taux de Rendement Synthétique (TRS), qui intègre la disponibilité, la performance et la qualité.

Imaginons un cycle de 2 secondes à vitesse maximale. Si les vibrations générées imposent un temps de stabilisation de 0,3 seconde avant de pouvoir effectuer l’opération suivante (soudure, dépose, mesure), le temps de cycle réel est de 2,3 secondes. De plus, si ces mouvements brutaux causent une panne ou un arrêt pour maintenance 10% du temps, la productivité s’effondre. Maintenant, imaginons que l’on réduise la vitesse et l’accélération de 20%. Le temps de cycle théorique passe à 2,4 secondes. Mais si ce mouvement plus doux, contrôlé par une courbe en S, élimine totalement le temps de stabilisation et réduit les pannes à presque zéro, le temps de cycle effectif est de 2,4 secondes, mais il est constant et fiable. Sur une journée de production, la machine « plus lente » aura produit beaucoup plus de pièces conformes que la machine « rapide » mais instable.

La véritable optimisation ne consiste pas à aller le plus vite possible, mais à trouver la vitesse maximale soutenable et fiable. C’est une philosophie qui privilégie la fluidité et la continuité du flux de production sur la performance de pointe instantanée. Le meilleur mouvement est celui qui se fait oublier.

Pourquoi remplacer vos moteurs pas-à-pas par des servomoteurs brushless sur les axes critiques ?

Pour un axe non critique, un moteur pas-à-pas peut suffire. Il est simple, peu coûteux et fonctionne en « boucle ouverte » : le contrôleur envoie un certain nombre d’impulsions (des « pas ») et espère que le moteur les a bien suivis. Pour une charge de 50 kg avec une dynamique élevée, cette philosophie de l’espoir est une recette pour le désastre. Si la charge est trop inerte ou si une résistance imprévue apparaît, le moteur peut « perdre des pas ». Il ne suit plus la consigne, mais le contrôleur n’en sait rien. La position est fausse, le cycle est raté, et cela peut mener à des collisions catastrophiques.

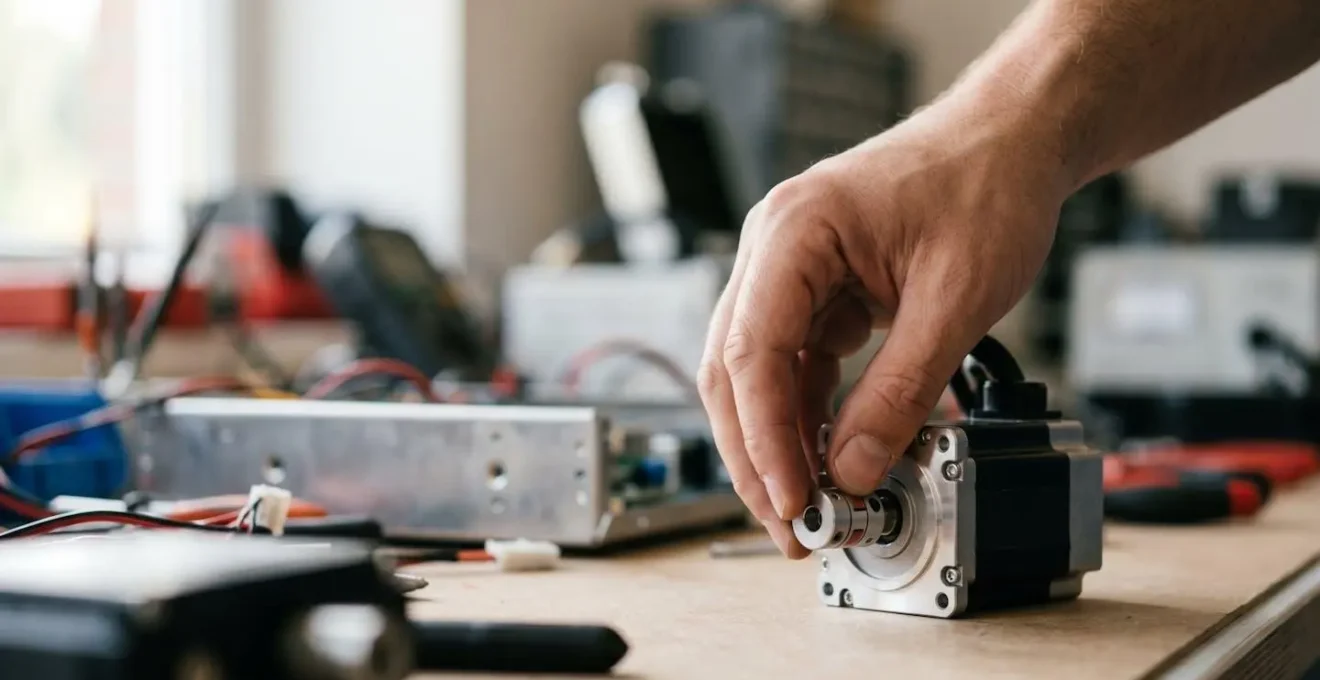

Le servomoteur brushless fonctionne sur un principe radicalement différent : la boucle fermée. Il est équipé d’un codeur (ou résolveur) qui mesure en permanence la position et la vitesse réelles de l’arbre. Le servovariateur compare cette mesure à la consigne et ajuste le courant dans le moteur en temps réel pour corriger la moindre erreur. C’est une garantie absolue que la position est toujours la bonne. De plus, un servomoteur peut fournir un couple de pointe bien supérieur à son couple nominal pendant de courtes périodes (pour les accélérations), là où un moteur pas-à-pas perd du couple à mesure que la vitesse augmente. Sur un axe critique où la précision, la fiabilité et la sécurité sont non-négociables, le surcoût d’un système asservi n’est pas une dépense, c’est une assurance contre la défaillance.

Pour votre prochain projet, ne vous demandez plus seulement « de quel couple ai-je besoin ? », mais plutôt « comment vais-je maîtriser l’inertie, la dynamique et l’énergie de mon système ? ». Appliquer cette vision systémique est la seule voie pour concevoir des machines qui ne sont pas seulement rapides, mais véritablement productives.
