Pourquoi l’œil humain n’est plus suffisant pour contrôler des pièces à 300 coups/minute ?

Le téléphone sonne. Un client majeur, furieux, vient de recevoir un lot non conforme. C’est le scénario que tout responsable qualité redoute. Vous avez pourtant renforcé les équipes, ajouté des postes d’inspection visuelle, briefé les opérateurs sur l’importance de la vigilance. Mais à 300 coups par minute, la réalité est implacable : des défauts passent entre les mailles du filet. La fatigue s’installe, la concentration s’érode, et la subjectivité de l’appréciation (« est-ce vraiment un défaut ? ») mène à l’inconsistance.

Face à ce constat, l’idée de remplacer l’œil humain par une caméra semble évidente. Beaucoup pensent qu’il suffit d’installer un système de vision industrielle pour que la magie opère. C’est une erreur fondamentale qui conduit à des investissements décevants et à des problèmes encore plus pernicieux, comme le rejet de pièces parfaitement conformes (les faux positifs). Le problème n’est pas tant l’œil humain en lui-même que l’approche artisanale du contrôle.

Et si la véritable clé n’était pas de simplement « voir » avec une machine, mais de « mesurer » avec une rigueur scientifique ? La transition vers le zéro défaut ne repose pas sur l’achat d’une technologie, mais sur l’adoption d’une méthodologie intransigeante. Il s’agit de déconstruire la notion subjective de « défaut » pour la traduire en paramètres physiques et quantifiables. C’est une science exacte, où la lumière, l’optique et l’algorithme deviennent les outils d’une objectivité sans faille.

Cet article n’est pas un catalogue de technologies. C’est une feuille de route pour transformer votre contrôle qualité en une forteresse. Nous allons disséquer chaque maillon faible de la chaîne d’inspection, de la révélation d’une rayure invisible à la traduction d’un défaut « cosmétique » en une équation mathématique, pour vous donner les moyens de garantir le zéro défaut, même à des cadences extrêmes.

Pour naviguer à travers cette analyse rigoureuse, voici les points essentiels que nous allons aborder. Chaque section s’attaque à une cause racine spécifique des échecs de contrôle qualité et propose une solution méthodique pour y remédier.

Éclairage rasant ou dôme : comment révéler les rayures invisibles sur du métal brillant ?

L’erreur la plus commune en vision industrielle est de se concentrer sur la caméra en négligeant ce qui constitue 80% du succès : l’éclairage. Sans une lumière adaptée, la meilleure caméra du monde est aveugle. Sur des surfaces complexes comme du métal brillant, l’éclairage n’est pas là pour illuminer la pièce, mais pour manipuler la physique de la lumière afin de rendre visible l’invisible. Pour un responsable qualité, maîtriser ce concept est la première étape pour cesser de subir les défauts et commencer à les traquer activement. En effet, l’éclairage est un élément déterminant dans un système de contrôle par vision, car il conditionne la qualité de l’image avant même toute analyse logicielle.

Face à une rayure sur une pièce métallique, deux stratégies radicalement opposées s’offrent à vous :

• L’éclairage rasant : En positionnant la source lumineuse à un angle très faible par rapport à la surface, chaque micro-relief, chaque rayure ou impact crée une ombre portée. Ce contraste violent entre l’ombre et la lumière fait littéralement « surgir » le défaut de la surface. C’est la technique de choix pour les défauts topographiques.
• L’éclairage diffus (ou dôme) : Pour les surfaces très réfléchissantes, un éclairage direct crée des reflets spéculaires qui saturent le capteur de la caméra, masquant la totalité de la surface. Un dôme lumineux crée une lumière indirecte et uniforme qui « éteint » ces reflets. Il révèle alors parfaitement les défauts de contamination ou les variations de couleur, mais aura tendance à masquer les rayures fines.

Le choix n’est donc pas une question de préférence, mais une décision scientifique basée sur la nature du défaut que vous cherchez. Ne pas maîtriser cette dualité, c’est comme demander à un opérateur de chercher un défaut dans une pièce plongée dans l’ombre : l’échec est garanti.

Caméra 5MP ou 12MP : le calcul simple pour définir la précision de mesure nécessaire

Une fois l’éclairage maîtrisé, la question de la caméra se pose. La course aux mégapixels est un piège si elle n’est pas guidée par un besoin objectif. Choisir entre une caméra de 5, 12 ou 20 Mégapixels ne doit pas être une décision marketing, mais le résultat d’un calcul simple. L’objectif n’est pas de « voir » le défaut, mais de le mesurer avec un nombre suffisant de pixels pour que l’algorithme puisse statuer sans ambiguïté. C’est la différence entre une opinion et une mesure.

Le calcul de base est le suivant : la résolution nécessaire dépend de la taille de votre champ de vision (la zone à inspecter sur la pièce) et de la taille du plus petit défaut que vous devez détecter de manière fiable. Pour une détection robuste, un défaut doit être couvert par au moins 3 à 5 pixels en largeur. Par exemple, si vous devez détecter un défaut de 0.1 mm sur une zone de 100 mm, votre système doit avoir une résolution d’au moins `100 mm / (0.1 mm / 3 pixels) = 3000 pixels` sur cet axe. Une caméra de 5MP (environ 2448×2048 pixels) serait donc insuffisante.

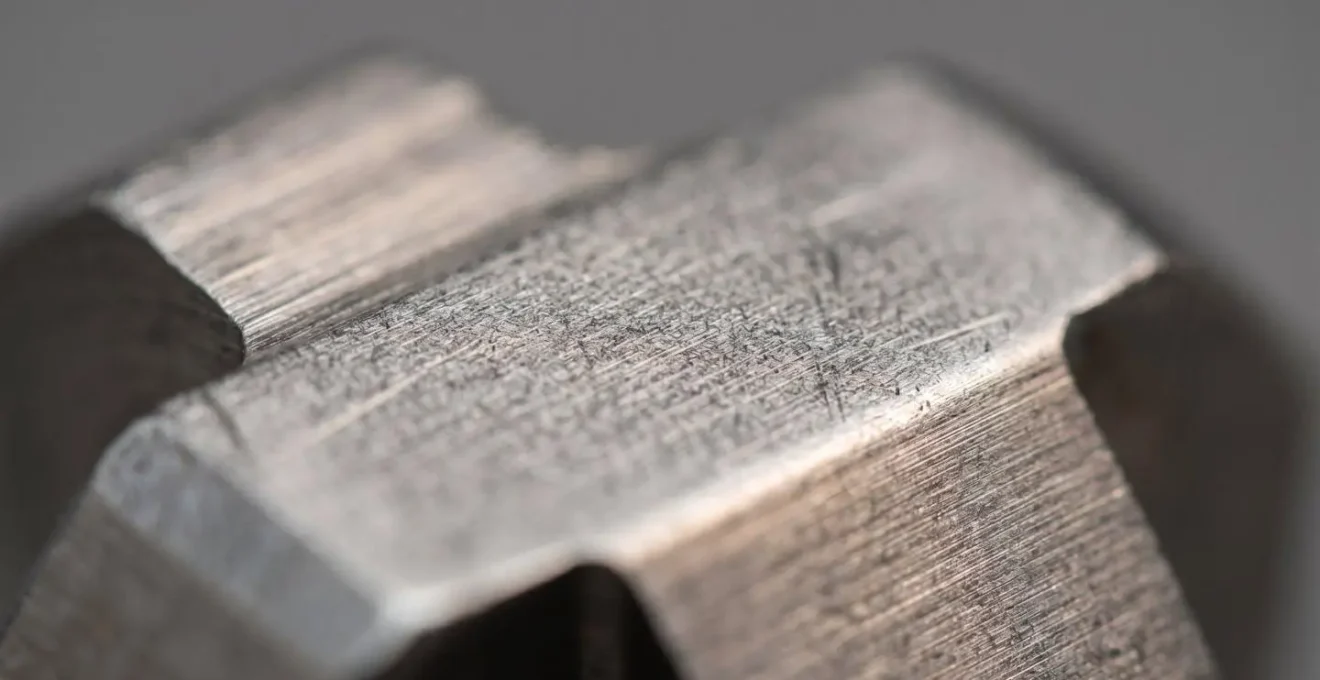

Comme le montre l’illustration, la résolution définit la granularité de votre inspection. Une faible résolution « moyennera » les petits défauts avec les pixels environnants, les rendant invisibles. Cependant, comme le souligne une étude de cas sur l’inspection de circuits imprimés, l’utilisation de capteurs de plus de 20 Mégapixels est cruciale pour détecter des défauts de l’ordre du micron, mais seulement si l’optique (la lentille) est capable de résoudre un tel niveau de détail. Une caméra haute résolution avec une optique de mauvaise qualité est un goulot d’étranglement qui annule complètement l’investissement.

L’erreur de tolérance qui rejette 10% de pièces bonnes (faux positifs)

Un système de vision qui ne trouve aucun défaut est inutile. Mais un système qui en trouve trop est un désastre financier. Le fléau des faux positifs — ces pièces parfaitement conformes rejetées par la machine — est l’un des coûts cachés les plus dévastateurs du contrôle qualité. Non seulement il fait chuter le rendement de production (TRS), mais il érode la confiance des opérateurs dans la technologie et engendre des coûts de re-contrôle manuels. Cette situation est le symptôme direct d’un système dont les seuils de tolérance ont été mal définis. Le coût de la non-qualité, qui inclut ces rebuts inutiles, représente en moyenne 5 à 15% du chiffre d’affaires des entreprises manufacturières en France.

L’origine du problème est souvent une tentative de sur-sécurisation. Par peur de laisser passer un défaut (un faux négatif), on règle l’algorithme pour qu’il soit extrêmement sensible. Mais sans une définition quantitative précise de ce qu’est un défaut acceptable versus un défaut critique, la machine se met à rejeter des pièces pour des variations mineures et sans conséquence pour le client final. C’est un problème dont la gravité est bien connue dans d’autres domaines, comme le souligne J.P. Morgan dans une analyse sur la fraude :

Les pertes dues aux faux positifs représentent 19 % du coût total lié à la fraude. Le taux de faux positifs impacte directement le ROI du dispositif.

– J.P. Morgan, Étude de cas sur la lutte contre la fraude

La solution n’est pas de rendre le système moins sensible, mais plus intelligent. En utilisant des techniques avancées, notamment l’IA, il est possible d’apprendre au système à faire la différence entre une variation cosmétique et un défaut fonctionnel. Une étude de cas dans l’industrie montre qu’une entreprise ayant investi dans un système d’inspection intelligent a non seulement amélioré son taux de conformité, mais a surtout maximisé son rendement en évitant le rejet de produits conformes, générant ainsi des centaines de milliers d’euros d’économies.

Pourquoi votre caméra n’arrive pas à lire les codes Datamatrix sur surface courbe ?

La traçabilité est un pilier de la qualité. Un code Datamatrix illisible est une rupture dans cette chaîne. Lorsque votre système de vision échoue systématiquement à lire un code sur une surface courbe, brillante ou texturée, ce n’est pas le code qui est en cause, mais une nouvelle fois, la physique de l’image qui a été ignorée. Une surface courbe agit comme une lentille déformante. Elle étire ou comprime les cellules du code, et disperse la lumière dans toutes les directions, créant des reflets ou des zones d’ombre qui détruisent le contraste nécessaire à la lecture.

L’échec de lecture sur ce type de surface est un cas d’école qui combine tous les défis précédents :

• Problème d’éclairage : Un éclairage direct créera un point de reflet intense qui « effacera » une partie du code. Un éclairage rasant peut créer des ombres dans la gravure qui perturbent l’algorithme. La solution passe souvent par un éclairage diffus (dôme) ou coaxial (à travers la lentille) pour garantir une illumination uniforme.
• Problème d’optique : La déformation géométrique due à la courbure doit être compensée. Des lentilles télécentriques, qui maintiennent le même grossissement quelle que soit la distance, ou des algorithmes de correction de perspective sont indispensables pour « redresser » l’image du code avant la lecture.
• Problème de contraste : La méthode de marquage (laser, jet d’encre) doit garantir un contraste suffisant entre les cellules noires et blanches du code, même après les traitements de surface que peut subir la pièce.

Une étude de cas sur la lecture de codes en milieu industriel difficile montre que la fiabilité n’est atteinte que lorsque le système est équipé de plusieurs variantes d’exposition et de lentilles adaptées. C’est bien la flexibilité et l’adaptation du couple optique/éclairage qui est la clé du succès. Tenter de lire un code sur une surface complexe avec un système standard est une cause perdue d’avance.

Vision traditionnelle vs Deep Learning : quand l’IA devient indispensable pour les défauts variables

Pendant des décennies, la vision industrielle a fonctionné sur la base d’algorithmes traditionnels. Il s’agit de programmer des règles explicites : « si une rayure mesure plus de 2 mm de long et a un contraste de plus de 30 niveaux de gris, alors rejeter la pièce ». Cette approche est extrêmement efficace pour des défauts géométriques et prévisibles. Mais que faire face à des défauts d’aspect, des variations de texture, des nuances de couleur, ou des défauts dont la forme et la taille changent constamment ? C’est ici que l’approche par règles atteint sa limite et que le Deep Learning devient non plus une option, mais une nécessité.

Le Deep Learning inverse la logique. Au lieu de décrire le défaut, on montre au système des milliers d’exemples de pièces « bonnes » et de pièces « mauvaises ». L’algorithme apprend de lui-même, par l’exemple, à reconnaître les caractéristiques subtiles qui distinguent une pièce conforme d’une non-conforme. Il ne cherche plus un défaut spécifique, il apprend le concept de « qualité ». Cette capacité à gérer la variabilité et la complexité est ce qui le rend supérieur pour les défauts « organiques » ou cosmétiques, là où l’œil humain subjectif était jusqu’alors le seul juge.

La décision d’adopter l’IA n’est pas anodine et dépend de la nature de vos défauts. Le tableau suivant résume les différences fondamentales entre les deux approches :

L’investissement initial, bien que plus élevé, est souvent rentabilisé rapidement. Les PME qui déploient la vision par ordinateur et l’automatisation des inspections constatent une division par 5 de leur taux de non-conformité, avec un retour sur investissement moyen de 8 à 14 mois. L’IA devient donc un levier de performance incontournable dès que la subjectivité entre en jeu.

Lumière structurée ou triangulation laser : quelle technique pour des pièces métalliques brillantes ?

Jusqu’à présent, nous avons parlé d’inspection 2D, c’est-à-dire de contrôle d’aspect sur une surface. Mais que se passe-t-il lorsque le défaut n’est pas une rayure mais une déformation ? Une bosse, un creux, une erreur de planéité ? Dans ce cas, il ne suffit plus de prendre une photo, il faut mesurer la pièce en trois dimensions. Pour les pièces métalliques brillantes, qui sont un cauchemar pour les technologies 3D à cause des réflexions parasites, deux techniques principales s’affrontent : la lumière structurée et la triangulation laser.

La triangulation laser est la méthode historique et la plus robuste. Un faisceau laser projette une ligne fine sur la pièce. Une caméra, placée à un angle connu, observe la déformation de cette ligne sur le profil de la pièce. En déplaçant la pièce ou le capteur, on scanne la surface ligne par ligne pour reconstruire un nuage de points 3D. Cette technique est extrêmement précise mais peut être lente pour de grandes surfaces. Elle excelle dans la mesure de profils et la détection de déformations fines.

La lumière structurée est une approche plus moderne et beaucoup plus rapide. Au lieu d’une ligne laser, le système projette une série de motifs lumineux (des « patterns ») sur la pièce en une fraction de seconde. Une ou plusieurs caméras analysent la déformation de ces motifs pour calculer la topographie 3D de toute la surface en une seule prise de vue. Cette technique est idéale pour le contrôle de forme global et la détection rapide de déformations, même si sa précision peut être légèrement inférieure à celle du laser sur des surfaces très bruitées. La gestion des reflets sur le métal brillant reste un défi majeur, souvent surmonté par l’utilisation de filtres polarisants et de multiples angles de projection.

La capacité de la vision par ordinateur à reconstruire des modèles 3D précis, même dans des conditions extrêmes, a été démontrée dans des applications critiques. Par exemple, lors de l’inspection de canalisations sous-marines en faible visibilité, des robots équipés de multiples lumières et caméras ont pu capturer des images pour créer des modèles 3D complets, permettant une évaluation exhaustive des défauts sans intervention humaine.

Défaut critique ou cosmétique : comment traduire « c’est pas beau » en paramètres algorithmiques ?

Nous arrivons au cœur du problème : la subjectivité. La principale raison de l’échec du contrôle visuel, qu’il soit humain ou automatisé par des règles simplistes, est l’incapacité à définir une frontière claire et objective entre un défaut mineur acceptable et un défaut critique nécessitant un rejet. La performance d’un opérateur humain est notoirement variable. Des études montrent qu’un opérateur qualité détecte en moyenne 80% des défauts visuels durant les premières heures, mais ce taux chute dramatiquement avec la fatigue. Pire, le jugement de deux opérateurs sur le même défaut peut être différent. Comment, dans ce cas, garantir la consistance ?

La seule solution est de bannir le jugement subjectif (« c’est pas beau », « ça me semble trop gros ») et de le remplacer par une quantification rigoureuse. C’est le travail le plus crucial pour un responsable qualité qui met en place un système de vision. Il s’agit de créer un « livre de règles » mathématique, une sorte de cahier des charges du défaut. Pour une tache, on ne dira plus « petite tache », mais « zone de contraste inférieur à 20 niveaux de gris sur une surface de plus de 50 pixels carrés ». Pour une rayure, on définira sa longueur, sa largeur, sa profondeur et sa localisation exactes.

Ce travail de traduction est méthodique. Il consiste à corréler la perception humaine des experts avec des mesures physiques objectives. C’est la seule façon de construire un système qui soit non seulement précis, mais aussi et surtout, parfaitement aligné avec les exigences réelles du client.

Contrôle aspect automatisé : comment remplacer l’œil subjectif de l’opérateur par une caméra objective ?

Le cheminement est clair : l’œil humain, malgré ses incroyables capacités d’interprétation, est structurellement inadapté à la rigueur et à la vitesse qu’exige l’industrie moderne. Sa subjectivité et sa fatigabilité sont des sources d’inconsistance qui coûtent cher en non-qualité et en réputation. Le passage à un contrôle d’aspect automatisé n’est donc pas une simple modernisation, c’est un changement de paradigme fondamental : on remplace une appréciation par une mesure. Une caméra objective, couplée à un algorithme bien entraîné, ne se fatigue jamais et applique le même critère de jugement à la première comme à la millionième pièce. Un système de vision numérique industrielle peut analyser des centaines, voire des milliers de produits par minute, avec une répétabilité impossible à atteindre pour un humain.

Cependant, comme nous l’avons vu, cette transition est vouée à l’échec si elle est abordée comme un simple achat de matériel. La réussite repose sur une feuille de route rigoureuse, où chaque étape, de la définition de l’éclairage à l’entraînement de l’algorithme, est menée avec une approche scientifique. L’investissement, qui peut sembler conséquent au départ, démontre un retour sur investissement rapide et puissant. Une étude de cas sur le déploiement de l’IA en contrôle qualité dans une PME a montré qu’un investissement de 150 000 € a pu générer près de 400 000 € d’économies nettes en trois ans, principalement grâce à la réduction drastique des rebuts et à l’amélioration du taux de conformité.

L’objectif final est de construire un système qui ne se contente pas de trouver des défauts, mais qui garantit la qualité de manière prédictive et fiable. C’est un atout stratégique qui protège votre marque, fidélise vos clients et optimise votre rentabilité. L’intransigeance sur la qualité n’est plus une contrainte, elle devient un processus automatisé, mesurable et maîtrisé.

Pour passer de la théorie à la pratique, l’étape suivante consiste à réaliser un audit de vos postes de contrôle qualité les plus critiques. Évaluez dès maintenant où l’automatisation peut éliminer les erreurs subjectives et garantir votre objectif de zéro défaut.
