Comment automatiser l’assemblage de pièces plastiques déformables sans taux de rebut excessif ?

Ce composant plastique à 0,10 €, aux dimensions subtilement variables, qui bloque une ligne de production à plusieurs millions d’euros. Ce scénario est le cauchemar de tout responsable qualité. L’automatisation a été vendue comme la promesse d’une qualité constante et d’une réduction des rebuts. Pourtant, face à des pièces déformables, souples, ou à des composants électroniques fragiles, la réalité est souvent tout autre : un taux de rebut inacceptable, des arrêts de ligne fréquents et une perte de productivité sèche.

La réponse conventionnelle a longtemps été de miser sur des robots plus rapides, des systèmes de vision plus puissants ou des préhenseurs plus complexes. On tente de contraindre la matière, de la forcer dans un moule de perfection qui n’est pas le sien. Cette approche atteint rapidement ses limites, car elle ignore la nature même du problème : la variabilité inhérente des pièces. L’assemblage en force pure, c’est tenter d’enfoncer une clé légèrement tordue dans une serrure en poussant de toutes ses forces. Le résultat est prévisible : soit la clé, soit la serrure finit par céder.

Mais si la véritable clé n’était pas la rigidité et la puissance, mais au contraire la sensibilité et l’adaptabilité ? Si le secret d’un assemblage réussi pour des pièces non-conformes ne résidait pas dans la vitesse du robot, mais dans sa capacité à « sentir » et à compenser les imperfections en temps réel ? C’est ce changement de paradigme que nous allons explorer. Nous allons déconstruire le mythe de la force brute pour révéler les principes d’un assemblage délicat, intelligent et surtout, répétable.

Cet article va donc vous guider à travers les stratégies et les technologies qui font la différence. Nous analyserons en détail les erreurs communes et les solutions d’experts pour transformer votre processus d’assemblage en un système robuste, capable de gérer l’imprévu et de garantir une qualité irréprochable, même avec les pièces les plus capricieuses.

Pourquoi l’assemblage en force pure détruit 15% de vos composants électroniques ?

La promesse de l’automatisation est claire : une qualité de manipulation constante et répétitive qui devrait logiquement anéantir les rebuts. Pourtant, de nombreuses lignes d’assemblage robotisées, notamment pour les circuits imprimés ou les boîtiers plastiques fins, se heurtent à un paradoxe : le taux de rebut augmente. La cause première est une philosophie d’assemblage primitive basée sur la « force pure ». Le robot est programmé pour aller d’un point A à un point B avec une force déterminée, sans se soucier des résistances rencontrées.

Lorsqu’une pièce présente une légère variation dimensionnelle, un ergot de clipsage mal positionné de quelques dixièmes de millimètre, le robot « en force » ne s’adapte pas. Il exécute son programme, applique la pression et, si la résistance est trop forte, le composant le plus fragile – souvent un connecteur ou une soudure – cède. Ce n’est pas une défaillance du robot, mais une erreur de stratégie. On traite la variabilité non pas comme une donnée d’entrée à gérer, mais comme une anomalie à ignorer, ce qui mène inévitablement à la casse.

L’approche correcte inverse cette logique. Une cellule robotisée bien conçue ne se contente pas de déplacer des pièces ; elle contrôle le processus. En intégrant des capteurs de force et des logiques adaptatives, le robot peut « sentir » une résistance anormale, ajuster sa trajectoire ou sa pression, voire rejeter une pièce hors tolérance avant même de tenter l’assemblage. L’objectif n’est plus de forcer le passage, mais de négocier l’assemblage. C’est cette intelligence qui permet non seulement de préserver les composants, mais aussi, comme le montrent certaines implémentations, de réduire les temps de cycle de plus de 25% tout en garantissant une qualité stable.

Comment dessiner des gabarits d’assemblage qui tolèrent les variations dimensionnelles ?

Face à des pièces plastiques déformables, l’erreur la plus commune est de concevoir des gabarits et des nids de positionnement d’une rigidité absolue. L’intention est louable : contraindre la pièce dans une position parfaite. Mais dans la pratique, c’est contre-productif. Un gabarit trop strict ne laisse aucune marge pour les variations dimensionnelles inhérentes au processus d’injection plastique. La pièce, légèrement trop grande, ne rentre pas ; légèrement trop petite, elle a du jeu et sa position n’est pas répétable. Le gabarit devient une source de blocage plutôt qu’une aide.

La solution réside dans le concept de compliance passive. Le gabarit ne doit pas être une prison, mais un guide souple. Au lieu de surfaces de contact rigides, on utilise des éléments qui autorisent un micro-mouvement contrôlé : des plots montés sur ressorts, des inserts en élastomère, ou des doigts de centrage en V qui guident la pièce vers sa position finale sans la bloquer. Ces mécanismes permettent d’absorber les petites variations de taille et de forme, assurant un positionnement répétable même avec des pièces imparfaites.

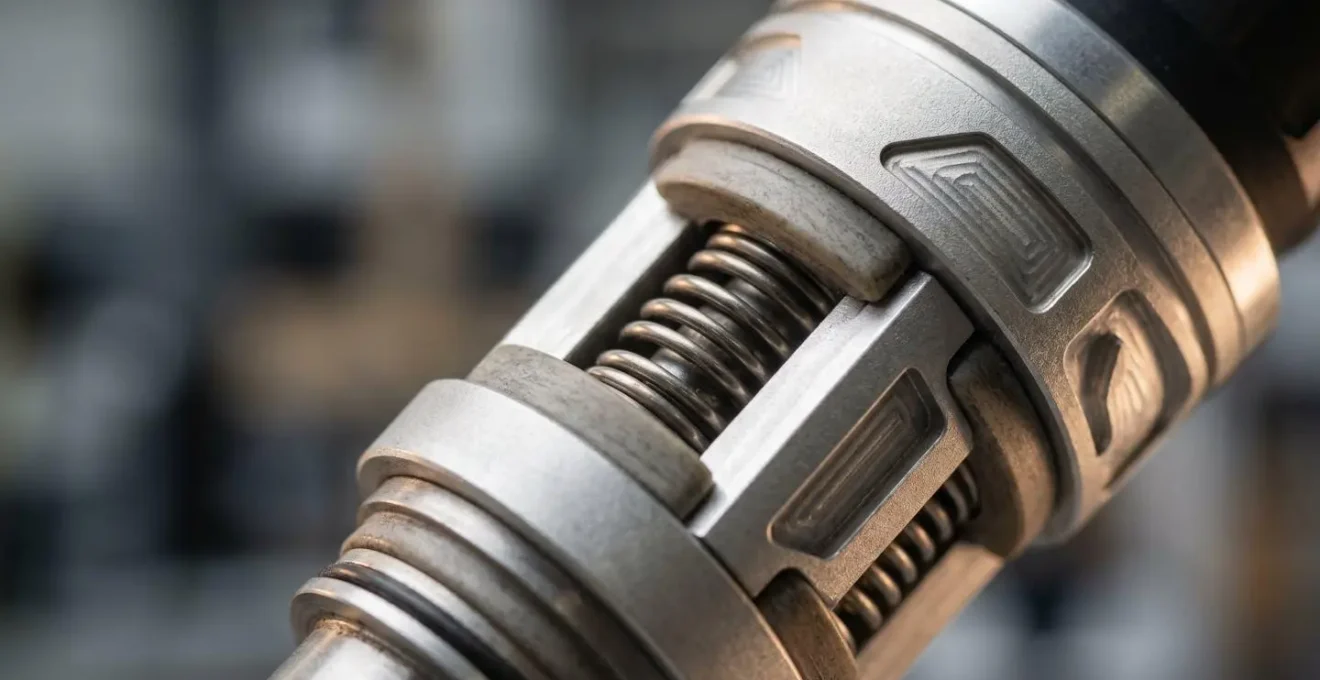

Ce principe de compliance doit aussi s’appliquer à l’effecteur du robot. Un préhenseur rigide qui saisit une pièce déformable va lui-même induire des déformations, rendant l’assemblage aléatoire. Un préhenseur compliant, avec des doigts qui s’adaptent à la forme de la pièce sans la contraindre excessivement, est fondamental. L’illustration ci-dessous montre un mécanisme de compliance intégré à l’effecteur, qui permet de compenser les défauts d’alignement lors de l’insertion.

Ce schéma met en évidence comment des éléments mécaniques simples, comme des ressorts ou des joints élastiques, peuvent donner au robot une « sensibilité » mécanique. Il peut ainsi trouver sa cible même si elle n’est pas exactement là où la théorie le voudrait. Dessiner un bon gabarit, c’est donc moins une question de précision absolue que de flexibilité intelligente et d’anticipation de la non-conformité.

Vissage robotisé ou collage : le bon choix pour une étanchéité IP67 garantie

Atteindre un indice de protection élevé comme l’IP67 est un défi de précision et de répétabilité. Le collage, souvent perçu comme une solution d’étanchéité robuste, présente des inconvénients majeurs en automatisation : temps de polymérisation, contrôle complexe du volume de dépose, et quasi-impossibilité de démontage. Le vissage robotisé, lorsqu’il est maîtrisé, offre une alternative supérieure en termes de traçabilité et de contrôle qualité.

La clé ne réside pas seulement dans l’acte de visser, mais dans la manière de le contrôler. Un vissage qui garantit l’étanchéité requiert une compression précise et uniforme du joint. Cela est impossible à obtenir avec un contrôle de force approximatif. Les technologies modernes de vissage robotisé ont révolutionné ce processus en offrant un contrôle de couple précis entre 0,15 Nm et 5 Nm, bien au-delà des capacités d’un opérateur humain. Cette précision garantit que chaque vis est serrée avec la force exacte requise, ni trop, ni trop peu, assurant la compression parfaite du joint sans endommager le filetage plastique.

De plus, ces systèmes intègrent des stratégies de vissage avancées, comme le contrôle « couple/angle ». Le robot ne se contente pas d’atteindre un couple cible ; il mesure également l’angle de rotation nécessaire pour y parvenir. Une anomalie dans cette relation (par exemple, un couple atteint trop rapidement) peut indiquer un problème de filetage ou une vis mal engagée, déclenchant une alerte immédiate. La traçabilité devient totale : pour chaque produit assemblé, on dispose d’un enregistrement précis de la courbe de vissage de chaque vis, une preuve irréfutable de la conformité du processus.

L’erreur de conception du bol vibrant qui bloque votre ligne d’assemblage toutes les heures

Le bol vibrant est un classique de l’automatisation, une solution éprouvée pour orienter et distribuer des pièces simples et rigides. Cependant, pour l’assemblage de pièces plastiques déformables, il se transforme souvent en un goulot d’étranglement. L’erreur fondamentale est de considérer une pièce souple comme un simple objet rigide. Les vibrations qui sont censées orienter les pièces provoquent leur emmêlement, leur déformation ou leur blocage dans les rampes de sélection. La géométrie variable de la pièce la rend incompatible avec les sélecteurs mécaniques fixes conçus pour une forme unique et parfaite.

Le résultat est un système qui nécessite des interventions manuelles constantes pour débloquer les pièces, annulant ainsi tous les bénéfices de l’automatisation. Plutôt que de s’acharner à perfectionner un outil inadapté, la bonne stratégie est de changer d’outil. L’alternative moderne est le système d’alimentation flexible. Ce dernier combine une surface légèrement vibrante (pour séparer les pièces, pas pour les orienter), une caméra de vision industrielle et un robot de type pick-and-place.

Le principe est radicalement différent : on ne cherche plus à contraindre les pièces dans une seule bonne orientation. On les dépose en vrac sur une surface. Le système de vision identifie la position et l’orientation de chaque pièce, même si elles sont brillantes, transparentes ou de forme complexe. Le robot, guidé par la vision, peut alors saisir la pièce dans la bonne orientation et la présenter à la station d’assemblage. Selon les progrès récents en IA, ces systèmes de tri et d’assemblage robotisés réduisent le risque d’erreur et accroissent l’uniformité du processus, même avec des objets que les systèmes traditionnels ne pouvaient pas gérer.

Optimiser le cycle d’assemblage : gagner 0.5s par pièce grâce aux mouvements concurrents

Dans la quête de la réduction du temps de cycle, l’intuition pousse souvent à augmenter la vitesse du robot. C’est une erreur classique qui mène à une usure prématurée, une augmentation des vibrations et, paradoxalement, une perte de précision. La véritable optimisation ne se trouve pas dans la vitesse brute, mais dans l’intelligence du mouvement, et plus précisément dans la synchronisation des tâches et les mouvements concurrents.

Une approche séquentielle classique décompose le cycle en étapes distinctes : 1. Le robot attend. 2. La pièce arrive. 3. Le robot prend la pièce. 4. Le robot se déplace. 5. Le robot assemble. Chaque étape attend la fin de la précédente. Les mouvements concurrents brisent cette linéarité. L’idée est de faire en sorte que le robot et les périphériques (convoyeurs, axes externes, systèmes de vision) travaillent en parallèle, anticipant les prochaines étapes.

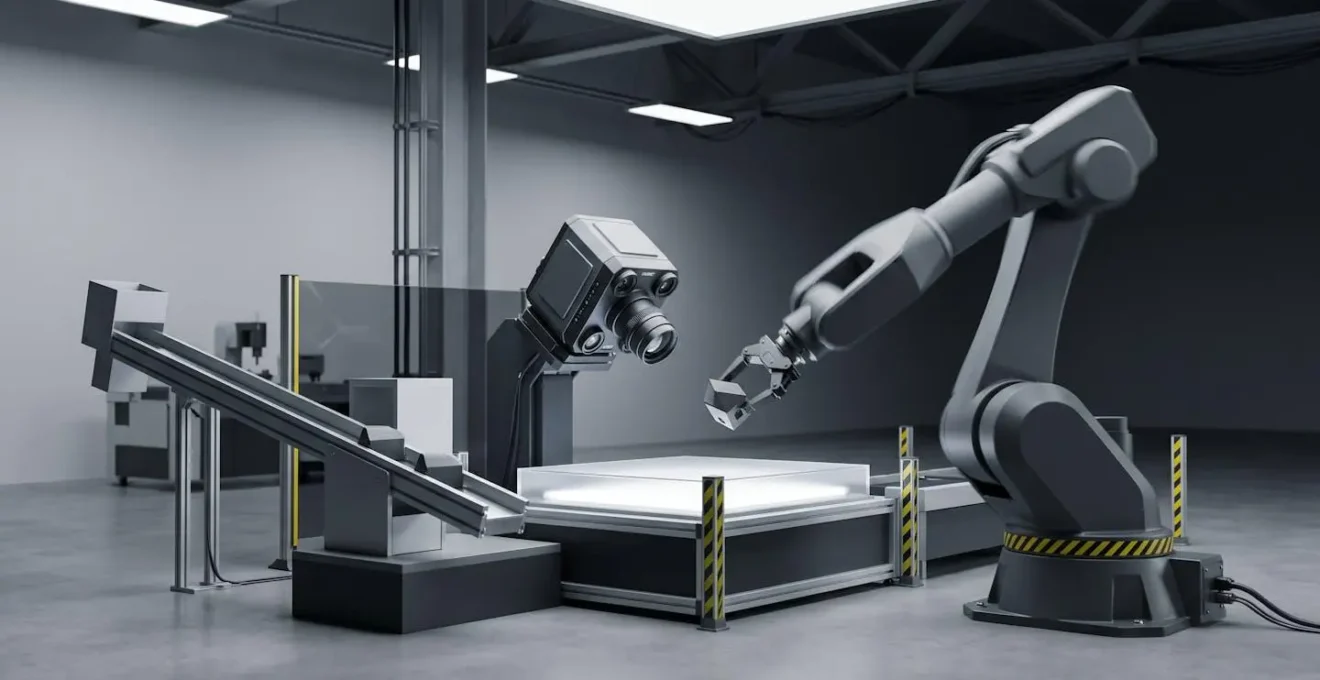

Par exemple, pendant que le robot est en train de finaliser l’assemblage de la pièce N, le convoyeur amène déjà la pièce N+1 dans la zone de prise. Simultanément, une caméra peut inspecter la pièce N+2 en amont. Le robot, ayant terminé l’assemblage, n’a pas à attendre ; il peut directement aller chercher la pièce N+1 dont la position est déjà connue. Cette orchestration, où les temps morts sont éliminés en superposant les tâches, est la source des gains de temps les plus significatifs. Gagner 0.5 seconde par pièce de cette manière est bien plus efficace et fiable que d’essayer de gagner 0.5 seconde en augmentant la vitesse de déplacement de 20%.

Cette approche requiert un contrôleur robotique capable de gérer et de synchroniser des axes externes en temps réel avec les mouvements du bras robotisé. La programmation est plus complexe, car elle s’apparente à une chorégraphie, mais les gains en productivité et en fluidité sont considérables, tout en préservant la mécanique du robot.

Capteur 6 axes ou mesure de courant moteur : quelle précision pour polir une surface ?

Pour des tâches délicates comme le polissage, l’ébavurage ou l’assemblage par insertion, la position seule ne suffit pas. Le robot doit contrôler la force qu’il applique. Il existe deux principales méthodes pour y parvenir, avec des niveaux de précision et de coût très différents : la mesure du courant moteur et l’utilisation d’un capteur de force/couple 6 axes. Pour bien comprendre, il faut d’abord définir un concept clé. Comme le résume Mace Robotics dans son guide :

La compliance est la capacité du robot à adapter la rigidité de ses gestes pour prendre en compte des efforts qui lui sont appliqués. La compliance peut être passive (la mécanique du robot est flexible et se déforme quand on exerce un effort dessus) ou active (la mécanique du robot est contrôlée par logiciel).

– Mace Robotics, Guide sur la compliance en robotique

La mesure du courant moteur est la forme la plus simple de compliance active. En surveillant la consommation de courant des moteurs de chaque articulation, le contrôleur peut estimer l’effort s’opposant au mouvement. C’est une solution peu coûteuse car elle ne nécessite pas de matériel supplémentaire. Cependant, elle est indirecte et peu précise. Elle est sensible aux variations de température, à la friction et à la configuration du bras du robot. C’est suffisant pour une détection de collision basique, mais insuffisant pour contrôler finement la force de polissage sur une surface complexe.

Le capteur de force/couple 6 axes, monté entre le poignet du robot et l’outil, est la solution de haute précision. Il mesure directement et en temps réel les forces et les couples exercés sur l’outil selon les trois axes linéaires (X, Y, Z) et les trois axes de rotation. Cette mesure directe et précise permet au robot de maintenir une pression constante sur une surface, même si celle-ci est courbe ou irrégulière. Pour le polissage, cela signifie un fini de surface parfaitement uniforme. Pour l’assemblage, cela permet de « chercher » un trou ou de sentir le moment exact de l’emboîtement. C’est la technologie qui donne au robot un véritable « sens du toucher ».

Assemblage par pression : quand la rigidité du SCARA sur l’axe Z fait la différence

L’assemblage par pression (press-fit), qui consiste à insérer un composant dans un autre avec un ajustement serré, est une tâche exigeante. Elle requiert une force verticale précise et une absence totale de déflexion latérale qui pourrait endommager les pièces ou provoquer un mauvais alignement. C’est dans ce contexte que l’architecture spécifique du robot SCARA (Selective Compliance Assembly Robot Arm) révèle tout son potentiel.

Un robot polyarticulé à 6 axes est conçu pour être flexible dans toutes les directions. Cette flexibilité, si utile pour des mouvements complexes, devient un inconvénient lors d’un assemblage par pression. La force appliquée sur l’axe Z peut engendrer de légères déflexions sur les autres axes, compromettant la précision de l’insertion. Le robot SCARA, lui, est conçu différemment. Il est extrêmement rigide sur l’axe vertical (Z), mais volontairement compliant sur les axes horizontaux (X et Y).

Cette « compliance sélective » est sa plus grande force. La rigidité sur l’axe Z lui permet d’appliquer des forces d’insertion importantes sans fléchir, garantissant une trajectoire parfaitement verticale. Simultanément, sa souplesse dans le plan horizontal lui permet de compenser de légers défauts d’alignement entre la pièce et son logement. Le robot peut « glisser » latéralement de quelques fractions de millimètre pour trouver le bon chemin, évitant ainsi le coincement et la casse. Comme l’explique Bernard Bayle dans son ouvrage de référence :

Les robots SCARA (bras sélectif pour l’assemblage robotisé) utilisent un système de compliance active où chaque bras est individuellement contrôlé par un servomoteur à chaque articulation, avec des encodeurs optiques pour détecter la vitesse de rotation et la position angulaire.

– Bernard Bayle, Introduction à la Robotique – Concepts fondamentaux

Cette architecture fait du SCARA le choix idéal pour les tâches d’assemblage à haute cadence dans un plan, comme l’insertion de broches dans des circuits imprimés, le montage de roulements ou tout autre assemblage par pression nécessitant à la fois force et finesse.

Pourquoi l’œil humain n’est plus suffisant pour contrôler des pièces à 300 coups/minute ?

Le contrôle qualité visuel est souvent la dernière étape manuelle dans une ligne de production automatisée. Cependant, à des cadences élevées, cette approche devient rapidement un maillon faible. À 300 coups par minute, un opérateur dispose de seulement 0,2 seconde pour inspecter une pièce. C’est physiquement impossible. La fatigue, la subjectivité et les distractions mènent inévitablement à des erreurs : de vrais défauts sont manqués (faux négatifs) et des pièces conformes sont rejetées (faux positifs).

La vision industrielle offre une solution objective, infatigable et d’une rapidité surhumaine. Contrairement à une idée reçue, l’investissement n’est pas forcément exorbitant. En effet, un système de vision industrielle de base peut coûter entre 5 000 $ et 20 000 $, un coût rapidement amorti par la réduction des rebuts et l’augmentation de la cadence. Ces systèmes peuvent effectuer des centaines de contrôles par minute avec une répétabilité de 100%.

Mais la véritable révolution vient des progrès de l’intelligence artificielle et du Deep Learning appliqués à la vision. Les systèmes traditionnels étaient limités à des contrôles géométriques simples (mesure de dimensions, présence/absence de trous). Aujourd’hui, les systèmes basés sur l’IA peuvent être « entraînés » à reconnaître des défauts d’aspect complexes et subjectifs : une nuance de couleur, une rayure fine, une bulle dans un plastique transparent. Ils apprennent à partir d’exemples de bonnes et de mauvaises pièces, tout comme un opérateur humain, mais sans sa faillibilité. Ils peuvent ainsi détecter des objets, compter des pièces et lire des caractères, même sur des surfaces brillantes ou transparentes, des tâches essentielles pour le tri et le contrôle qualité des plastiques modernes.

La transition d’un assemblage en force brute vers une approche basée sur le contrôle fin, la compliance et l’intelligence n’est pas seulement technique, c’est un changement de philosophie. Cela exige de cesser de lutter contre l’imperfection des pièces et de commencer à concevoir des systèmes qui l’intègrent comme une donnée normale du processus. En vous concentrant sur la mesure et le contrôle de la force, la conception d’outillages adaptatifs et la traçabilité à chaque étape, vous transformez un processus fragile en un système de production robuste et fiable, capable de garantir la qualité que vos clients exigent. L’étape suivante consiste à auditer vos propres lignes d’assemblage avec cette nouvelle grille de lecture pour identifier les points de friction et les opportunités d’amélioration.
