Comment passer de 20 à 30 coups/minute sur votre ligne sans multiplier les pannes ?

Face à une augmentation subite de la demande, le réflexe premier d’un directeur d’usine est souvent de se tourner vers la commande de vitesse de la machine principale. L’équation semble simple : pour produire plus, il faut aller plus vite. Pourtant, cette approche mène quasi systématiquement à une impasse frustrante : la cadence augmente brièvement, puis le taux de pannes explose, la qualité se dégrade et le rendement global s’effondre. Vous passez alors plus de temps à gérer des arrêts de ligne qu’à honorer vos commandes. Le gain de vitesse espéré se transforme en une perte nette de production et en une usure prématurée de votre outil industriel.

Les solutions habituelles, comme l’ajout précipité d’un robot ou l’investissement dans une machine plus rapide, ne sont souvent que des pansements sur une jambe de bois si le système global n’est pas compris. Le véritable enjeu n’est pas d’accélérer une seule étape, mais de synchroniser l’ensemble du flux de production pour qu’il devienne plus dense, plus fluide et, surtout, plus stable. La clé n’est pas dans la vitesse de pointe, mais dans la constance du mouvement. Si la véritable solution n’était pas de brutaliser votre mécanique, mais plutôt d’orchestrer la production pour éliminer toutes les micro-pertes de temps qui, mises bout à bout, représentent des heures de productivité ?

Cet article propose une approche de manager de transition, orientée résultats et stabilité. Nous allons déconstruire le mythe de la survitesse pour vous donner une méthodologie concrète permettant d’augmenter votre débit de manière durable. Nous verrons comment identifier les vrais leviers de productivité, traquer les gains de temps invisibles et ajuster votre stratégie de flux pour absorber les variations, sans jamais compromettre la fiabilité de votre ligne.

Pour vous guider dans cette démarche stratégique, cet article est structuré en plusieurs étapes clés. Chacune aborde un aspect fondamental de l’optimisation de cadence, de la gestion des goulots d’étranglement à la micro-optimisation de chaque cycle.

Pourquoi ajouter un robot ne résoudra pas votre problème de cadence si le four est saturé ?

L’erreur la plus commune dans la quête de cadence est de se tromper de cible. Vous identifiez un poste lent et vous décidez d’y placer un robot ultra-rapide. Résultat ? Vous créez un stock massif de pièces en attente devant l’étape suivante, qui, elle, n’a pas changé de rythme. Vous n’avez pas accéléré la ligne, vous avez simplement déplacé et amplifié le goulot d’étranglement. En réalité, près de 80% des efforts d’amélioration se concentrent sur les mauvais postes, selon des experts de la Théorie des Contraintes. Le véritable goulot n’est pas la machine la plus lente, mais la ressource qui conditionne le débit global de toute la chaîne, comme un four de cuisson à temps de cycle incompressible.

La solution n’est pas de « brutaliser » cette ressource contrainte, mais d’en faire le métronome de votre usine. C’est le principe de la méthode Drum-Buffer-Rope (DBR). Le goulot (le four, par exemple) devient le « tambour » (Drum) qui donne le rythme à toute la production. On ne lui demande pas d’aller plus vite que sa capacité nominale stable ; au contraire, on s’assure qu’il ne s’arrête jamais.

Pour ce faire, on place un stock de sécurité (« Buffer ») juste en amont pour le protéger de toute avarie provenant des postes précédents. Ce buffer n’est pas un stock mort, c’est une assurance de production. Enfin, le lancement des matières premières au début de la ligne est tiré par une « corde » (Rope) virtuelle, synchronisée sur le rythme du tambour. Concrètement, on ne lance une nouvelle unité en production que lorsque le goulot en a terminé une. Cette orchestration du flux garantit une fluidification globale et maximise le débit réel en sortie de ligne, sans stresser inutilement la mécanique.

Ces micro-arrêts de 10 secondes qui vous coûtent 1 heure de production par jour : comment les éradiquer ?

La performance d’une ligne de production n’est pas seulement affectée par les pannes majeures, mais surtout par une multitude de micro-arrêts. Ces interruptions de quelques secondes — une pièce qui se coince, un capteur qui hésite, un opérateur qui doit réajuster un produit — sont souvent trop courtes pour être enregistrées par les systèmes de suivi traditionnels. Pourtant, leur accumulation est dévastatrice. Vingt micro-arrêts de 15 secondes par heure représentent une perte sèche de 5 minutes par heure, soit 40 minutes sur une journée de 8 heures. Ces « gains invisibles » sont votre plus grand gisement de productivité.

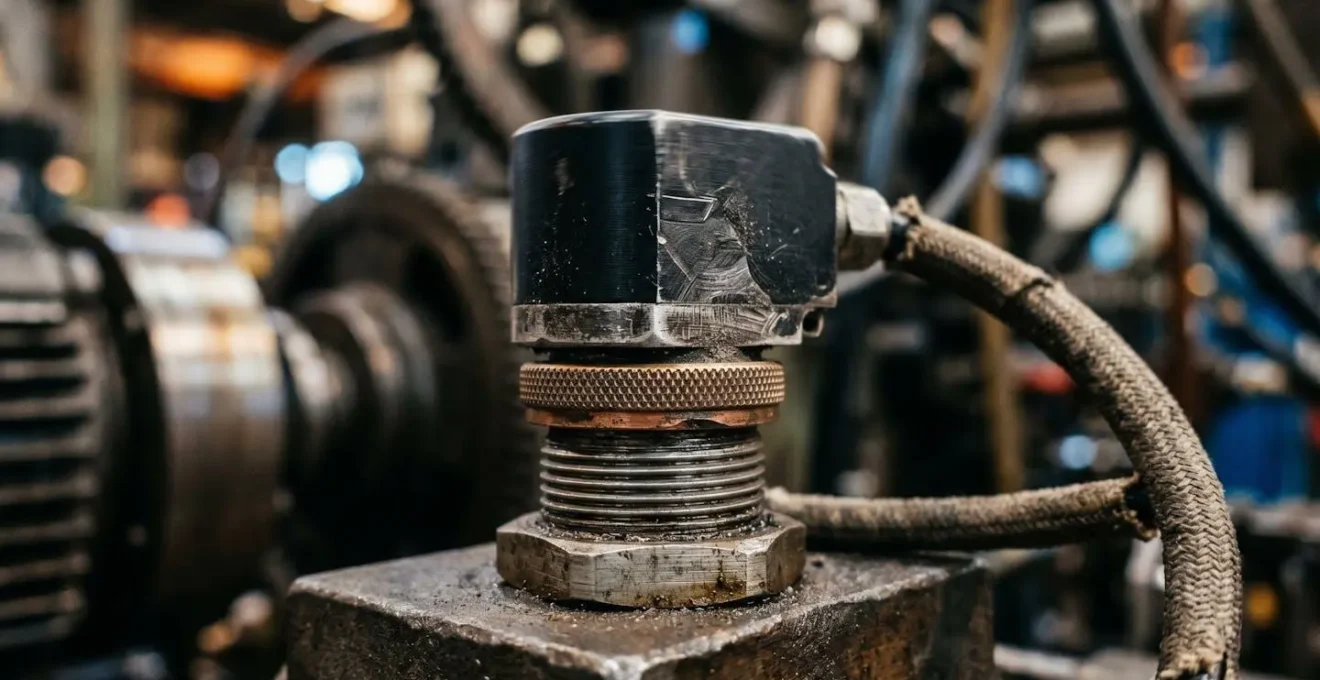

Les éradiquer demande une approche quasi-scientifique. L’œil humain ne suffit plus. L’utilisation de caméras à haute vitesse, couplée à des logiciels d’analyse vidéo, permet de décomposer chaque mouvement et d’identifier les gestes inutiles ou les hésitations mécaniques qui coûtent des fractions de seconde à chaque cycle. C’est en analysant ces détails infimes que l’on découvre les véritables causes des perturbations.

Cette chasse aux micro-pertes est un pilier de la démarche Kaizen (amélioration continue). Elle implique une observation rigoureuse sur le terrain (le « Gemba Walk ») et une collaboration étroite avec les opérateurs, qui sont les premiers experts de leur machine. En créant un diagramme de Pareto des causes d’arrêts, vous pouvez vous concentrer sur les 20% de problèmes qui génèrent 80% de vos pertes de temps. La résolution d’un seul de ces problèmes récurrents peut avoir un impact plus significatif sur votre TRS (Taux de Rendement Synthétique) que des semaines d’efforts pour gagner 5% de vitesse sur une machine.

Flux tendu ou stock tampon : quelle stratégie pour absorber les variations de cadence ?

La philosophie du flux tendu, ou Just-in-Time (JIT), a longtemps été présentée comme l’idéal de la performance industrielle : produire sans aucun stock intermédiaire. Si cette approche est très efficace dans un environnement parfaitement stable, elle devient extrêmement fragile face aux aléas du monde réel. Le moindre grain de sable — un micro-arrêt, une variation de la qualité des matières premières, une fluctuation de la demande — peut paralyser toute la chaîne de production. Une étude de McKinsey a d’ailleurs révélé que près de 65% des entreprises opérant en flux tendu ont subi au moins une rupture majeure de leur chaîne d’approvisionnement sur une période de 12 mois.

Pour un directeur d’usine qui doit garantir une cadence élevée et stable, le « zéro stock » est une utopie dangereuse. La solution réside dans une approche hybride, inspirée par les maîtres du Lean Manufacturing comme Toyota. Il ne s’agit pas de revenir à des stocks massifs et coûteux, mais de mettre en place des stocks tampons (ou buffers) stratégiques et dimensionnés avec précision.

Ces buffers, placés à des points névralgiques de la ligne (notamment en amont du goulot d’étranglement), agissent comme des amortisseurs. Ils absorbent les variations de cadence entre les différents postes et désynchronisent les machines, permettant à chacune de fonctionner à son rythme optimal sans impacter les autres. Le dimensionnement de ce tampon est un calcul stratégique : il doit être assez grand pour couvrir la durée des pannes les plus fréquentes du poste amont, mais assez petit pour ne pas masquer les problèmes de fond et engendrer des coûts de stockage excessifs. Cette stabilité dynamique, qui accepte une part de variabilité et la maîtrise, est la clé pour maintenir un flux rapide et continu, même dans un environnement imparfait.

Le piège de la survitesse : quand l’accélération dégrade votre Cpk (capabilité process)

Augmenter la vitesse d’une machine sans analyse préalable est une forme de « brutalisation mécanique ». En poussant les moteurs et les actionneurs à leurs limites, vous augmentez non seulement les contraintes physiques et l’usure, mais vous dégradez aussi la répétabilité de votre processus. C’est ici qu’intervient un indicateur clé : le Cpk, ou indice de capabilité du processus. Cet indicateur mesure la capacité de votre machine à produire de manière répétée des pièces bien au centre de l’intervalle de tolérance défini par le cahier des charges.

Un Cpk élevé (supérieur à 1,33 est une norme courante) signifie que votre processus est stable, prévisible et robuste. Lorsque vous augmentez la vitesse de manière non maîtrisée, les vibrations, les inerties et les temps de réponse des capteurs s’emballent. La dispersion de vos résultats de production augmente, et votre Cpk s’effondre. Vous produisez peut-être plus de pièces par minute, mais une part croissante d’entre elles est non conforme. Le gain en cadence est alors annulé par la hausse du taux de rebut, sans parler du risque de mécontenter vos clients.

L’industrie automobile, particulièrement exigeante, a bien compris cet enjeu. Dans les années 2000, les constructeurs comme PSA ou Renault imposaient déjà un Cpk minimum de 1.33 pour valider les processus de leurs fournisseurs. Cet objectif n’est pas une contrainte, mais une garantie de stabilité. Avant de chercher à augmenter la cadence, la première étape est de mesurer la capabilité de votre processus à sa vitesse actuelle. Si votre Cpk est faible, accélérer ne fera qu’amplifier le problème. Il faut d’abord travailler sur la réduction des sources de variabilité (maintenance, qualité des matières, formation des opérateurs) pour stabiliser le processus avant d’envisager une montée en cadence.

Comment régler les rampes d’accélération pour gagner du temps sans user prématurément la mécanique ?

Dans la quête des gains de temps invisibles, le réglage des mouvements de vos robots et servomoteurs est un gisement souvent sous-exploité. Chaque déplacement d’un actionneur est défini par un profil de vitesse : une accélération, une phase à vitesse constante et une décélération. Par défaut, ces profils sont souvent « trapézoïdaux », avec des accélérations et décélérations brutales. Si cette méthode est la plus rapide en théorie, elle génère des à-coups violents (le « jerk ») qui provoquent des vibrations dans toute la structure mécanique.

Ces vibrations sont vos ennemies. Elles forcent à attendre un temps de stabilisation avant de pouvoir réaliser l’opération suivante (soudure, prise de pièce, mesure), ce qui annule le gain de temps initial. Pire encore, elles induisent une fatigue mécanique prématurée sur les réducteurs, les courroies et les roulements, augmentant la fréquence des pannes. C’est un exemple typique de « brutalisation mécanique » qui sacrifie la stabilité dynamique sur l’autel d’une vitesse mal maîtrisée.

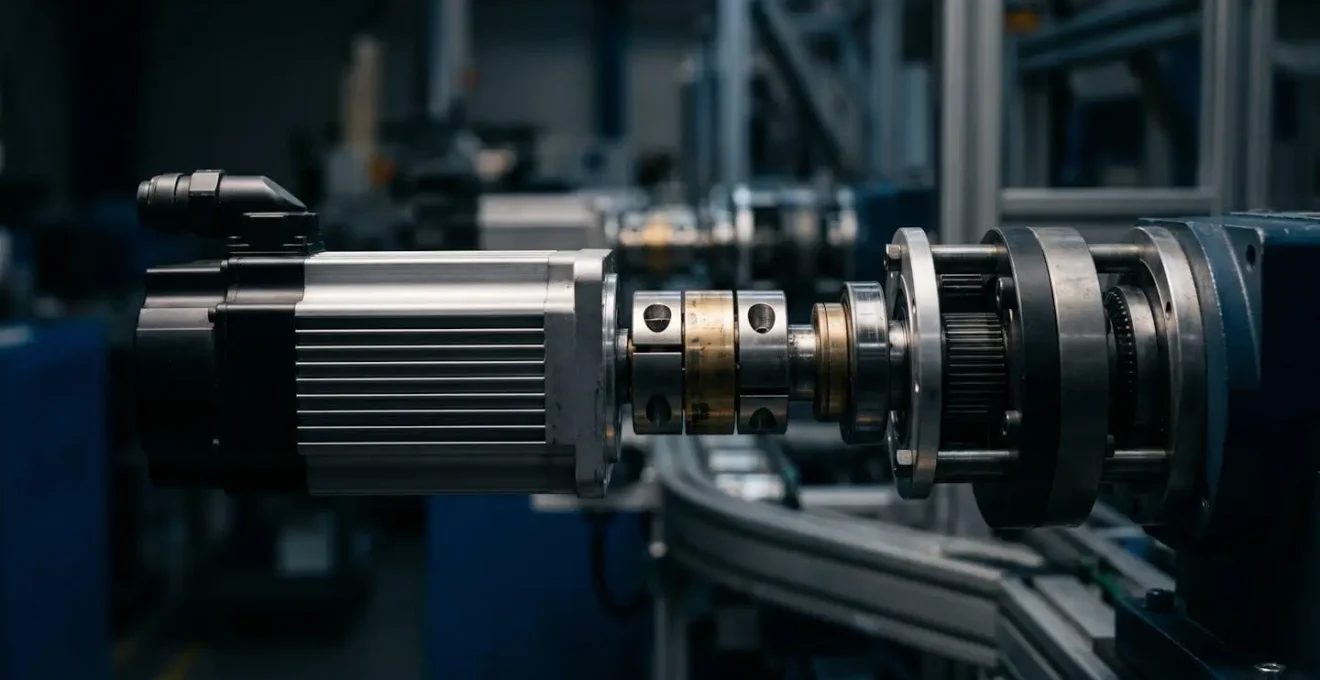

La solution consiste à utiliser des profils de mouvement plus intelligents, comme les courbes en « S » (ou S-curves). Avec ce type de profil, l’accélération n’est pas instantanée mais progressive. Le mouvement est plus doux, les à-coups sont drastiquement réduits, voire éliminés. L’ensemble mécanique est moins sollicité, l’usure diminue et la fiabilité augmente. Bien que le temps de déplacement pur puisse être très légèrement plus long (de l’ordre de quelques millisecondes), ce temps est largement regagné en supprimant le temps de stabilisation. Au final, le temps de cycle global est réduit, la précision est améliorée et la durée de vie de votre équipement est prolongée. L’orchestration du flux passe aussi par cette maîtrise de la physique du mouvement.

Temps technologique vs Temps de manipulation : où se cachent vos gisements de productivité ?

Pour identifier où agir afin de gagner ces précieuses secondes, il est indispensable de décomposer un cycle de production en ses différentes composantes. Trop souvent, l’attention se porte exclusivement sur le temps technologique, c’est-à-dire le temps incompressible requis par le process lui-même (le temps de cuisson d’un aliment, le temps de soudure d’une pièce, le temps de polymérisation d’une colle). Or, ce temps est par nature difficilement réductible. Vouloir le diviser par deux demande souvent des changements technologiques majeurs et coûteux.

Les véritables gisements de productivité se cachent ailleurs : dans le temps de manipulation et le temps masqué. Le temps de manipulation englobe toutes les opérations de chargement, de positionnement, de retournement et de déchargement des pièces. Ces opérations, souvent manuelles ou semi-automatisées, sont une mine d’or pour l’optimisation. Un poste de travail mal conçu, des déplacements inutiles ou des outils peu ergonomiques peuvent ajouter plusieurs secondes à chaque cycle. C’est ici que la robotisation intelligente ou une simple réorganisation du poste (approche 5S, Design for Assembly) peuvent générer des gains spectaculaires.

Le temps masqué est un concept encore plus puissant. Il s’agit de toutes les opérations que l’on peut réaliser pendant qu’un temps technologique est en cours. Pendant que le four cuit la pièce A, l’opérateur ou un robot peut-il déjà préparer la pièce B ? Peut-on effectuer un contrôle qualité sur la pièce sortante pendant que la suivante est déjà en cours de transfert ? En parallélisant les tâches, on exploite des temps morts qui étaient jusqu’alors invisibles. L’analyse fine de cette décomposition est la première étape de toute démarche d’optimisation de cadence.

Le tableau suivant synthétise où se situent les potentiels de gain. Il met en évidence que les efforts doivent se concentrer sur les temps de manipulation et masqués, là où le potentiel d’optimisation est le plus élevé.

Simulation de flux : pourquoi votre fichier Excel ne suffit plus pour garantir la cadence ?

Planifier une montée en cadence en se basant sur un fichier Excel est une pratique courante, mais profondément limitée. Excel travaille avec des moyennes : temps de cycle moyen, taux de pannes moyen, TRS moyen. Or, une ligne de production n’est jamais « moyenne ». Elle est soumise à des variations, des pannes aléatoires, des micro-arrêts et des goulots d’étranglement qui se déplacent. Une planification basée sur des moyennes est donc optimiste par nature et ne capture pas la complexité dynamique de la réalité.

Pour orchestrer une véritable fluidification globale, il faut passer à un outil supérieur : la simulation de flux. Un logiciel de simulation permet de créer un jumeau numérique (Digital Twin) de votre ligne de production. Vous n’entrez plus des moyennes, mais des lois de probabilité qui modélisent le comportement réel de chaque machine (par exemple, une loi de Weibull pour la fréquence des pannes, une loi normale pour les variations de temps de cycle).

Un simulateur de flux utilise des lois statistiques (ex: loi de Weibull pour les pannes) pour créer un modèle dynamique et réaliste, là où Excel ne travaille qu’avec des moyennes trompeuses.

– Experts en simulation industrielle, Wipsim – Gestion des goulots en Lean Manufacturing

Grâce à ce modèle dynamique, vous pouvez tester des milliers de scénarios en quelques minutes, sans risquer un seul arrêt de production sur la ligne réelle. Que se passe-t-il si j’accélère cette machine de 10% ? Quel est l’impact de l’ajout d’un stock tampon de 20 pièces ici ? Quel est le débit réel si le taux de micro-arrêts sur le poste 3 augmente de 5% ? La simulation vous donne des réponses fiables et quantifiées, en tenant compte de toutes les interdépendances du système. C’est l’outil ultime pour prendre des décisions éclairées et sécuriser votre investissement avant même de toucher au premier boulon.

Comment gagner 0,5 secondes par cycle pour atteindre vos objectifs de production ?

L’objectif de passer de 20 à 30 coups/minute représente une réduction de temps de cycle de 1 seconde, passant de 3 secondes à 2 secondes par pièce. Gagner une seconde entière sur un cycle aussi court est un défi colossal. La clé du succès ne réside pas dans une seule action magique, mais dans l’accumulation d’une multitude de micro-optimisations. Votre objectif doit être de trouver comment gagner 0,1 seconde sur cinq postes différents, ou 0,05 seconde sur dix points du processus. C’est un travail de fourmi, mais qui, mis bout à bout, produit des résultats spectaculaires. Selon des consultants en performance, un plan d’amélioration bien ciblé permet un gain de 10 à 20 points de TRS sur 6 à 12 mois.

Cette démarche de micro-optimisation doit être rigoureusement pilotée par la donnée. Il ne s’agit plus d’intuition, mais d’une analyse factuelle. La méthodologie est la suivante :

1. Collecte granulaire : Mettez en place une collecte de données à haute fréquence sur le cycle de la machine cible, directement depuis l’automate ou via des capteurs additionnels.
2. Décomposition du cycle : Séquencez le cycle total en 10 à 15 micro-étapes mesurables (ex: descente pince, fermeture pince, montée, rotation, etc.).
3. Identification de la contrainte : Analysez les données pour identifier non seulement l’étape la plus longue, mais surtout l’étape la plus variable. C’est souvent la variabilité, plus que la durée, qui cause l’instabilité et les pertes.
4. Focalisation des efforts : Concentrez 100% de vos ressources d’ingénierie et de maintenance sur cette unique étape. Résolvez le problème de fond (mécanique, automatisme, process) avant de passer au suivant.
5. Itération (Kaizen) : Une fois le gain validé et stabilisé, recommencez le processus en identifiant la nouvelle étape la plus pénalisante.

Cette approche, qui nécessite une collaboration étroite entre la production, la maintenance et le bureau d’études, transforme la recherche de performance en une science exacte. Chaque milliseconde gagnée est une victoire qui contribue à l’objectif global, construisant une performance solide et pérenne.

Pour mettre en pratique ces stratégies et atteindre vos objectifs de cadence de manière stable et durable, l’étape suivante consiste à réaliser un audit détaillé de votre ligne. Évaluez dès maintenant la solution la plus adaptée à votre contexte pour initier un diagnostic de performance et construire votre feuille de route vers l’excellence opérationnelle.
