Comment gagner 10% de temps de cycle juste en optimisant les courbes de trajectoire ?

Face à l’impératif constant d’améliorer la productivité, le premier réflexe d’un roboticien est souvent d’augmenter la vitesse d’exécution du robot. Pousser l’override à 100% semble la solution la plus directe. Pourtant, cette approche atteint vite ses limites : elle génère des vibrations, augmente l’usure mécanique et, paradoxalement, ne garantit pas toujours le temps de cycle le plus court. Les mouvements deviennent saccadés, les efforts sur les réducteurs augmentent et la précision peut se dégrader.

La véritable optimisation est plus subtile. Elle ne se trouve pas dans la vitesse maximale, mais dans la continuité du mouvement. Et si la clé n’était pas d’aller plus vite, mais de ne jamais s’arrêter ? Un robot dont la trajectoire est une courbe fluide et ininterrompue, même à une vitesse linéaire légèrement inférieure, sera souvent plus performant qu’un robot se déplaçant à vitesse maximale entre des points d’arrêt nets. C’est là qu’intervient la mathématique du mouvement, une science qui transforme les trajectoires en un ballet optimisé où chaque milliseconde est gagnée par l’intelligence de la courbe plutôt que par la force brute.

Cet article plonge au cœur de cette science. Nous allons décomposer les phénomènes physiques et les réglages logiciels qui permettent de transformer un mouvement robotique en un flux continu et performant. De la gestion des singularités à la coordination multi-robots, vous découvrirez comment lisser les trajectoires pour non seulement gagner en temps de cycle, mais aussi en longévité pour vos équipements.

Pour naviguer à travers les différentes facettes de cette optimisation, voici les concepts que nous allons explorer en détail.

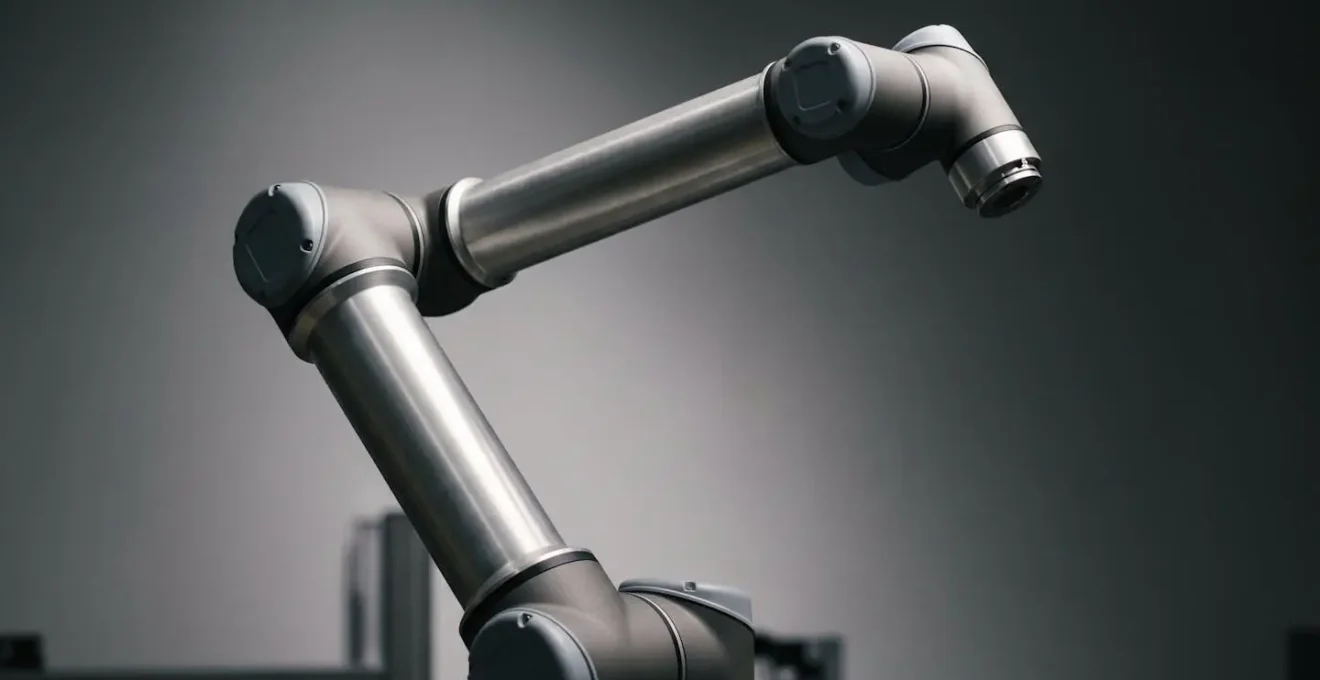

Singularité robotique : pourquoi votre bras 6 axes devient fou à certaines positions ?

Le comportement erratique d’un robot approchant une position spécifique n’est pas un bug, mais un phénomène mathématique prévisible : la singularité. C’est une configuration géométrique où le robot perd un ou plusieurs degrés de liberté. Imaginez tendre votre bras parfaitement droit : il devient impossible de bouger votre main vers l’avant ou l’arrière sans plier le coude. Le robot fait face à la même contrainte. Mathématiquement, cela se produit lorsque la matrice Jacobienne, qui lie les vitesses des articulations aux vitesses de l’outil dans l’espace cartésien, devient non inversible. Le contrôleur ne peut plus calculer les vitesses angulaires requises pour suivre la trajectoire demandée.

Il existe trois types principaux de singularités sur un bras à 6 axes. La singularité de l’épaule survient lorsque le centre du poignet s’aligne avec l’axe de la base (axe 1). La singularité du coude se produit quand le poignet est entièrement étendu ou replié, alignant plusieurs axes. Enfin, la plus commune est la singularité du poignet, qui apparaît lorsque les axes 4 et 6 deviennent parallèles, bloquant la capacité du poignet à s’orienter. Comme le confirment les experts en robotique collaborative, la singularité du poignet est la plus fréquemment rencontrée sur les robots 6 axes, provoquant des accélérations soudaines et incontrôlées alors que le robot tente désespérément d’atteindre le point suivant.

Pour éviter ce phénomène, la programmation doit contourner ces configurations critiques. Cela peut impliquer de modifier légèrement la position de l’outil, de changer son orientation, ou de déplacer le point de passage pour que le robot ne traverse jamais ces « trous noirs » mathématiques. La détection et l’évitement des singularités sont la première étape fondamentale vers une trajectoire fluide et prédictible.

Arrêt précis ou passage à la volée : le réglage qui change tout pour la fluidité

Au cœur de la programmation de trajectoire se trouve un choix fondamental pour chaque point de passage : l’arrêt précis (type `Fine`) ou le passage « à la volée » (type `CNT` ou `Zone`). Un point `Fine` force le robot à décélérer jusqu’à l’arrêt complet avant de ré-accélérer vers le point suivant. C’est indispensable pour des tâches de précision comme la préhension, la dépose ou le soudage. Cependant, utilisé à tort pour des points de transition intermédiaires, il devient un destructeur de temps de cycle. Chaque arrêt, même bref, casse la continuité du mouvement et de l’accélération (continuité C1 et C2), provoquant des à-coups et une perte de temps précieuse.

À l’inverse, une instruction de passage à la volée demande au robot de passer à proximité du point programmé sans jamais s’arrêter. Le contrôleur calcule une courbe de lissage qui anticipe le virage, maintenant une vitesse et une accélération aussi constantes que possible. La taille de cette « zone » de passage est paramétrable : une petite zone assure une trajectoire proche du point programmé, tandis qu’une grande zone permet un virage plus large et plus rapide. L’impact sur la performance est spectaculaire. Une optimisation de trajectoire peut aboutir à des résultats significatifs, comme l’illustre une étude de cas où le simple fait de fluidifier les passages a permis une réduction du cycle de 18 à 14 secondes, soit un gain de 22%.

Le secret d’une trajectoire rapide n’est donc pas de maximiser la vitesse en ligne droite, mais de minimiser les temps d’arrêt. L’art de l’optimisation consiste à analyser une trajectoire et à convertir chaque point `Fine` non essentiel en un point `CNT` ou `Zone` avec le paramètre de lissage le plus large possible, tout en garantissant l’absence de collision avec l’environnement.

RobotStudio/RoboGuide : pourquoi programmer sur PC évite d’arrêter la production ?

L’optimisation des trajectoires est un processus itératif. Modifier un point, changer une vitesse, tester, valider… Réaliser ces ajustements directement sur la cellule de production est un non-sens économique. Chaque minute de test est une minute d’arrêt de production. C’est là que la programmation hors-ligne (PHL) et les logiciels de simulation comme RobotStudio (ABB) ou RoboGuide (Fanuc) deviennent des outils stratégiques incontournables.

Ces logiciels créent un jumeau numérique de la cellule robotisée. Le roboticien peut alors programmer, tester et optimiser l’intégralité des trajectoires sur son ordinateur, dans un environnement virtuel qui réplique fidèlement la réalité. Il peut manipuler le robot, définir des points, ajuster des zones de lissage et simuler le cycle complet pour en mesurer la durée avec une très grande précision, le tout sans jamais interrompre la machine en fonctionnement. L’intérêt est double : un gain de temps de développement considérable et une sécurité accrue.

La programmation hors ligne permet de concevoir, tester et valider les trajectoires des robots sans immobiliser la production, tout en garantissant un niveau de précision et de sécurité supérieur.

– Robotique Concept, Les logiciels de programmation hors ligne pour robots industriels

La puissance de ces outils va au-delà de la simple simulation de mouvement. Les versions les plus avancées intègrent un véritable moteur physique. Elles peuvent simuler le comportement des câbles et des gaines, la gravité, et même détecter les collisions potentielles entre le robot et son environnement. En validant virtuellement le comportement de tous les éléments de la cellule, on réduit drastiquement les reprises et les mauvaises surprises lors de la mise en service. Le programme transféré au robot réel est fiable à plus de 95%, ne nécessitant que des ajustements mineurs.

Load Identification : l’étape cruciale que 50% des intégrateurs oublient lors du setup

Pour qu’un robot exécute une trajectoire fluide et rapide, son contrôleur doit disposer d’un modèle physique parfait de lui-même et de ce qu’il transporte. Il ne suffit pas de connaître la masse de l’outil ; il faut connaître précisément son centre de gravité et ses moments d’inertie. Cette collection de données constitue la « charge » ou `Load Data`. Sans ces informations, le contrôleur navigue à l’aveugle. Il ne peut pas anticiper les efforts (les couples moteurs) nécessaires pour accélérer ou décélérer la charge, menant à des dépassements de trajectoire, des vibrations et une usure prématurée.

La fonction `Load Identification` (ou `Payload Identification`) est une routine semi-automatisée proposée par tous les grands constructeurs. Le robot exécute une série de mouvements spécifiques, mesurant les couples moteurs nécessaires pour chaque mouvement. À partir de ces mesures, il calcule avec précision les paramètres d’inertie de l’outil. C’est une étape absolument fondamentale, pourtant souvent négligée ou réalisée avec des valeurs approximatives. Une identification précise de la charge a un impact direct sur la performance du contrôle, comme l’ont démontré des études poussées. Une expérience utilisant des réseaux neuronaux pour la détection a montré que pour des charges réelles de 2 à 3 kg, les charges prédites étaient exactes à quelques grammes près, permettant de réduire l’erreur de suivi de trajectoire à seulement 0,82 ms en moyenne.

Une fois la charge correctement identifiée, le contrôleur peut utiliser son modèle dynamique pour calculer à l’avance les couples moteurs requis. Il peut ainsi commander des accélérations et décélérations maximales tout en garantissant que la trajectoire réelle suivra parfaitement la trajectoire commandée. C’est le fondement de toute optimisation dynamique. Ignorer cette étape, c’est comme essayer de piloter une voiture de course sans savoir si elle transporte une plume ou une enclume dans son coffre.

Une méthode expérimentale d’identification de la charge robotique fournit des estimations précises des paramètres inertiels de la charge et des prédictions exactes du couple des actionneurs, deux éléments essentiels pour une application industrielle.

– Swevers et al., An Experimental Robot Load Identification Method for Industrial Application

Zones d’exclusion logicielle : comment empêcher le robot de taper dans le poteau sans capteur externe ?

Assurer que le robot ne heurte jamais un élément fixe de son environnement, comme une structure métallique, un convoyeur ou un mur, est une priorité absolue. La solution traditionnelle repose sur des capteurs de fin de course physiques, mais cette approche est rigide, coûteuse en câblage et nécessite de la maintenance. Une méthode bien plus élégante et flexible est intégrée dans les contrôleurs de robots modernes : les zones d’exclusion logicielles.

Ces zones, souvent appelées `Safe Zones`, `Work Zones` ou `Cubic Zones`, sont des volumes virtuels (souvent des cubes, des sphères ou des cylindres) que l’on définit directement dans le logiciel du robot. On peut ensuite configurer le comportement du robot par rapport à ces zones. Une zone peut être définie comme un espace dans lequel le robot ne doit jamais entrer (zone d’exclusion), ou au contraire, un espace dans lequel il doit toujours rester (zone de travail). On peut également leur associer des actions, comme ralentir la vitesse du robot lorsqu’il y pénètre.

Le contrôleur surveille en temps réel la position de plusieurs points du bras robotique (pas seulement l’outil, mais aussi le coude, l’épaule, etc.). Si l’un de ces points est sur le point d’entrer dans une zone d’exclusion, le contrôleur arrête immédiatement le robot avec une erreur de sécurité, bien avant qu’une collision ne se produise. Cette surveillance peut se faire dans l’espace cartésien (définition de la zone par des coordonnées X, Y, Z) ou dans l’espace articulaire (définition de limites sur les angles de chaque axe).

L’avantage est immense. Ces zones sont purement logicielles : elles ne coûtent rien, ne tombent pas en panne et peuvent être modifiées en quelques secondes pour s’adapter à une nouvelle configuration de cellule. Elles constituent une première ligne de défense de sécurité, simple et extrêmement robuste, pour protéger à la fois le matériel coûteux et le personnel, tout en permettant des trajectoires optimisées au plus près des obstacles.

Pourquoi aller plus lentement (mais sans arrêt) permet parfois de produire plus vite ?

Ce paradoxe est au cœur de l’optimisation des trajectoires. L’intuition nous pousse à croire que la vitesse linéaire la plus élevée est toujours la meilleure. Pourtant, la performance d’un cycle ne se mesure pas à la vitesse de pointe, mais à la durée totale du parcours. Un mouvement rapide suivi d’un arrêt brutal pour changer de direction est énergivore et mécaniquement stressant. Le temps perdu à décélérer complètement puis à ré-accélérer est souvent supérieur au temps gagné par la vitesse élevée en ligne droite.

Imaginez une voiture en ville. Celui qui accélère à fond entre chaque feu rouge pour piler au dernier moment n’arrive pas forcément plus vite que celui qui maintient une vitesse modérée mais constante, anticipant les feux pour ne jamais s’arrêter. Le robot obéit à la même logique. Une trajectoire fluide, composée de courbes continues (grâce aux points `CNT`), permet de conserver l’énergie cinétique. Le robot ne lutte pas contre sa propre inertie à chaque virage. Les moteurs travaillent de manière plus constante, sans les pics de courant violents nécessaires pour les arrêts et redémarrages.

Les bénéfices sont multiples. D’abord, le temps de cycle diminue. Des intégrateurs rapportent des gains pouvant atteindre jusqu’à 25% de temps gagné sur les cycles robotisés simplement en lissant les trajectoires. Ensuite, la consommation d’énergie est réduite de manière significative, parfois jusqu’à 20%, car les pics de puissance sont éliminés. Enfin, et c’est un avantage non négligeable à long terme, l’usure mécanique des réducteurs et des moteurs est considérablement diminuée, augmentant la durée de vie du robot et réduisant les coûts de maintenance.

L’objectif est donc de trouver la vitesse optimale continue, celle qui maximise la fluidité du parcours global, plutôt que la vitesse instantanée. La performance naît de la constance et de l’anticipation, pas de la précipitation.

4 robots sur une caisse : comment éviter qu’ils ne se croisent et ne se percutent ?

Lorsque plusieurs robots partagent le même espace de travail, le risque de collision devient un défi majeur. Coordonner leurs mouvements pour qu’ils collaborent sur une même tâche, comme assembler des pièces sur une carrosserie de voiture, sans jamais se toucher, requiert des stratégies de synchronisation avancées. La solution ne consiste pas simplement à définir des zones d’exclusion statiques pour chacun, mais à orchestrer un véritable ballet dynamique.

Les constructeurs proposent des solutions logicielles dédiées à ce problème, comme la fonction `MultiMove` chez ABB. Cette technologie permet de contrôler jusqu’à quatre robots à partir d’un seul et même contrôleur. Ils partagent ainsi le même référentiel de coordonnées et la même horloge système. Le programmeur peut alors définir des zones d’interférence. Lorsqu’un robot entre dans une zone revendiquée par un autre, le système peut automatiquement gérer les priorités, forçant un robot à attendre que l’autre ait libéré l’espace.

Pour une optimisation encore plus poussée, des algorithmes de planification de trajectoire basés sur l’intelligence artificielle entrent en jeu. Ces systèmes ne se contentent pas d’éviter les collisions ; ils cherchent la séquence de mouvements optimale pour l’ensemble des robots afin de minimiser le temps de cycle global. Ils peuvent calculer des millions de combinaisons de trajectoires en quelques secondes pour trouver la solution la plus efficace, en tenant compte des contraintes de chaque robot. D’après les statistiques sur l’IA appliquée à la robotique industrielle, la planification de mouvement par IA peut réduire les temps de cycle de 18 à 25% dans des scénarios complexes grâce à la génération de trajectoires optimales.

La coordination multi-robots transforme une collection de bras indépendants en un seul super-organisme productif. La clé réside dans une communication parfaite et une planification centralisée qui considère le système dans son ensemble, et non chaque robot individuellement.

Détection de collision sans capteur externe : comment les robots modernes sentent-ils les obstacles ?

La sécurité ultime dans une cellule robotisée est la capacité du robot à détecter une collision imprévue et à s’arrêter instantanément. Si les robots collaboratifs sont nativement équipés de cette fonction, de nombreux robots industriels modernes peuvent également en bénéficier sans ajout de capteurs externes coûteux comme des peaux artificielles ou des scanners laser.

Cette « sensibilité » est purement logicielle et physique. Elle repose sur une surveillance constante et intelligente du courant consommé par les moteurs de chaque axe. Le principe est simple : le contrôleur du robot, grâce au modèle dynamique précis obtenu lors de l’identification de la charge (Load ID), sait à chaque instant le couple, et donc le courant, que chaque moteur *devrait* consommer pour exécuter le mouvement programmé. Il compare en permanence cette valeur théorique à la valeur réellement mesurée.

Si le bras du robot rencontre un obstacle inattendu, même léger, le moteur doit forcer pour continuer son mouvement. Cette résistance se traduit par un pic de courant soudain et anormal. Le contrôleur détecte cet écart entre le courant attendu et le courant mesuré. Si l’écart dépasse un seuil de sensibilité prédéfini, le système déclenche un arrêt d’urgence en quelques millisecondes. La sensibilité de cette détection est paramétrable : un seuil bas permettra de détecter des contacts très légers, tandis qu’un seuil plus élevé évitera les fausses détections dues aux simples variations d’inertie.

Cette technologie transforme le robot en son propre capteur. Elle offre une protection à 360° sur l’ensemble du bras, bien plus complète que des capteurs localisés. C’est la convergence de la modélisation physique précise et de la puissance de calcul en temps réel qui permet de donner un « sens du toucher » à une machine purement mécanique.

Pour transformer la performance de vos cellules, l’étape suivante consiste à analyser méthodiquement vos trajectoires existantes, à la recherche du premier point d’arrêt non essentiel à fluidifier. C’est le premier pas vers une production plus rapide, plus économe et plus durable.
