Comment vider un bac de pièces en vrac avec un robot sans bol vibrant bruyant ?

Le bourdonnement incessant d’un bol vibrant est la bande-son de nombreuses usines. Efficace, certes, mais rigide, bruyant et souvent source de micro-arrêts. La promesse du dévracage robotisé, ou « bin picking », est séduisante : un silence relatif, une flexibilité accrue pour changer de production et la fin des systèmes d’alimentation dédiés. Beaucoup pensent que la solution se résume à acheter un robot polyarticulé et une caméra 3D. C’est une vision parcellaire du défi.

En réalité, le passage au dévracage est moins une question d’équipement que de physique appliquée et de géométrie computationnelle. Le véritable enjeu n’est pas de « voir » les pièces, mais d’interpréter un volume chaotique, de calculer des trajectoires dans un espace contraint et de prédire la physique d’une préhension. La clé du succès ne réside pas dans la puissance du robot, mais dans l’intelligence avec laquelle on perçoit et on navigue dans le volume du bac.

Cet article abandonne les généralités pour plonger au cœur des défis volumétriques et temporels du bin picking. Nous allons décomposer, couche par couche, les problèmes spatiaux que tout ingénieur méthodes doit résoudre pour atteindre un taux de réussite proche de la perfection, loin du bruit et de la rigidité du bol vibrant. Nous aborderons les choix technologiques cruciaux, les erreurs de conception à éviter et les optimisations logicielles qui font la différence entre une cellule de démonstration et un système de production fiable.

Pour vous guider à travers les complexités de cette technologie, cet article est structuré pour aborder chaque défi de manière progressive, de la perception initiale à la prise finale de la pièce.

Stéréovision ou Temps de vol (ToF) : quelle caméra pour des pièces noires sur fond noir ?

Le premier défi du dévracage est purement optique : comment générer un nuage de points dense et précis à partir d’une scène à très faible contraste, comme des pièces sombres sur un fond sombre ? La réponse se trouve dans la vision 3D active. Deux technologies dominent : la stéréovision (souvent couplée à de la lumière structurée) et le Temps de Vol (Time-of-Flight, ou ToF).

La stéréovision imite la vision humaine en utilisant deux capteurs pour trianguler la position de chaque point dans l’espace. Pour les scènes sans texture comme des pièces métalliques lisses ou sombres, on projette un motif lumineux (lumière structurée) pour créer des détails artificiels que les caméras peuvent apparier. Cette méthode offre une haute résolution spatiale, mais peut être sensible aux réflexions spéculaires.

La technologie ToF, quant à elle, fonctionne comme un radar. Elle émet une impulsion lumineuse (laser ou LED) et mesure le temps qu’elle met pour revenir au capteur après avoir rebondi sur la pièce. La distance est directement proportionnelle à ce temps de vol. Cette approche est moins affectée par la couleur ou la texture des objets, ce qui en fait un candidat de choix pour les pièces noires. Comme le souligne un spécialiste, la vitesse est un atout majeur :

Les capteurs Time-of-Flight (ToF) mesurent la profondeur en calculant le temps que met la lumière pour aller jusqu’à un objet et en revenir, excellant dans l’acquisition rapide de profondeur à 30-60+ images par seconde.

– Orbbec, Integrated 3D Vision Systems: From Factory Floors to Virtual Worlds

Pour des pièces noires sur fond noir, une caméra ToF ou un système de stéréovision avec une projection de lumière structurée puissante (souvent dans l’infrarouge pour ne pas être affecté par la lumière ambiante) est donc indispensable. Le choix final dépendra de la géométrie des pièces, de leur réflectivité et de la précision requise.

L’erreur de positionnement caméra qui crée des zones d’ombre au fond du bac

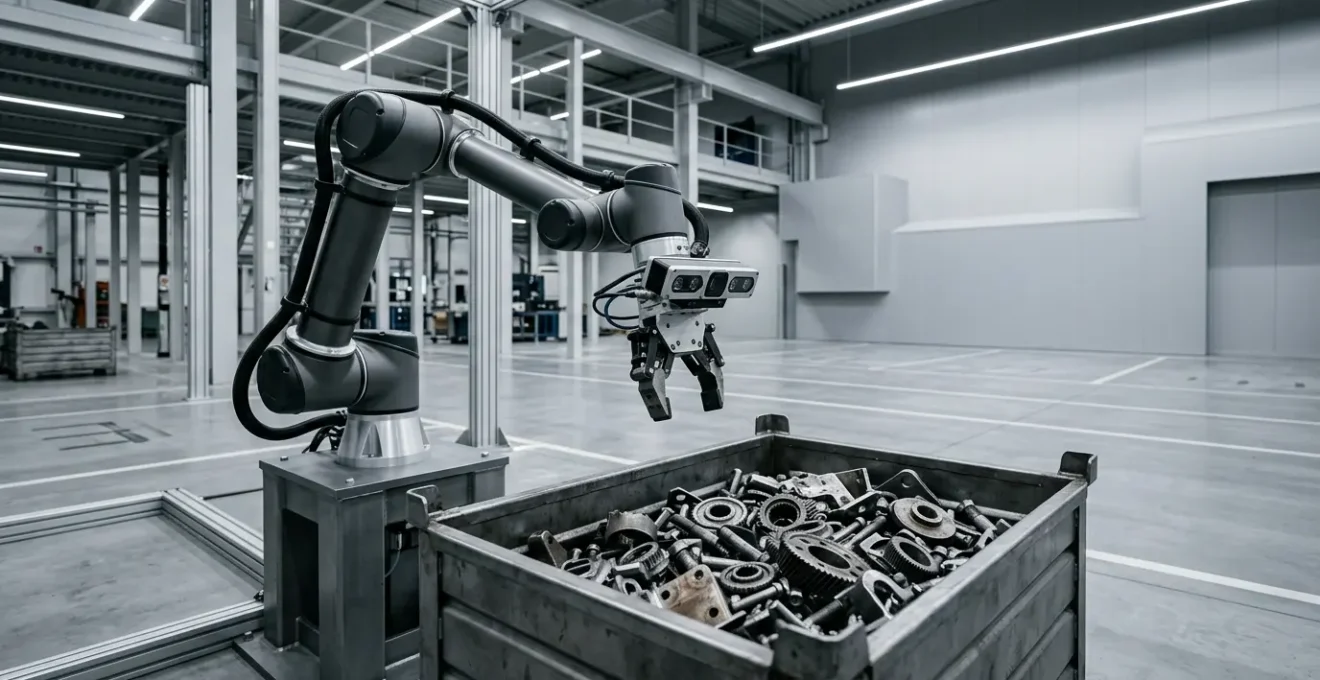

Avoir la meilleure caméra 3D ne sert à rien si son positionnement crée des « singularités spatiales » dans la zone de travail. L’erreur la plus commune est de monter une seule caméra directement au-dessus du centre du bac. D’un point de vue géométrique, cette configuration est une source garantie de problèmes. Elle crée un cône d’occlusion derrière chaque pièce verticale et rend les parois du bac invisibles à la caméra, générant des zones d’ombre où aucune pièce ne peut être détectée.

Le fond du bac devient alors un cimetière de pièces inaccessibles. Le robot vide la couche supérieure, puis s’arrête, incapable de « voir » les pièces restantes, masquées les unes par les autres. Pour résoudre ce problème de volume, il faut multiplier les points de vue. Une solution robuste consiste à utiliser une architecture multi-caméras, avec des capteurs positionnés en angle sur les bords du bac. Cette triangulation permet d’illuminer la scène sous différents angles et de combler les ombres projetées par les pièces.

Une autre approche consiste à utiliser une caméra montée sur le bras du robot (« eye-on-hand »). Cela permet au robot de déplacer son point de vue pour inspecter le bac sous différents angles avant de décider quelle pièce prendre, éliminant ainsi dynamiquement les zones d’ombre. Comme le montre une étude de 2023 sur le dévracage complexe, les systèmes exploitant des perspectives multiples, parfois en collaboration avec un opérateur humain, atteignent des taux de succès bien supérieurs dans les bacs à forte occlusion.

Temps de calcul : pourquoi votre analyse 3D ralentit trop le cycle du robot ?

Dans le dévracage, le temps est un volume à optimiser. Le temps de cycle global ne dépend pas seulement de la vitesse du robot, mais aussi, et surtout, du temps de traitement de l’image 3D. Chaque cycle de prise se décompose en une séquence stricte : acquisition du nuage de points, segmentation (isoler les pièces les unes des autres), localisation (trouver une pièce prenable), calcul de la trajectoire sans collision, et enfin, le mouvement du robot. Si l’analyse 3D prend plusieurs secondes, la productivité de la cellule s’effondre.

La lenteur provient souvent du volume de données. Un nuage de points peut contenir des centaines de milliers, voire des millions de points. Appliquer des algorithmes de reconnaissance de formes et de planification de mouvement sur une telle masse de données est une tâche de calcul intensive. Les approches traditionnelles qui consistent à essayer de faire correspondre un modèle CAO 3D à chaque amas de points dans le nuage sont particulièrement lentes et fragiles.

Pour accélérer le cycle, les systèmes modernes s’appuient sur deux piliers : l’optimisation algorithmique et le « edge computing ». Les algorithmes basés sur l’IA, notamment les réseaux de neurones convolutifs, sont capables d’identifier des pièces et des points de prise potentiels directement dans le nuage de points brut, en une fraction de seconde, sans passer par une correspondance CAO fastidieuse. Ces calculs sont effectués sur des processeurs puissants (souvent des GPU) intégrés directement dans le contrôleur de la caméra ou dans un PC industriel adjacent (edge computing), évitant la latence d’un envoi des données vers un serveur distant. Grâce à ces techniques, les systèmes de vision IA de pointe atteignent désormais des temps de traitement inférieurs à 0,3 seconde.

L’optimisation du temps de calcul est donc un arbitrage constant entre la richesse des données volumétriques et la vitesse de décision. Un nuage de points trop dense ralentira le système, tandis qu’un nuage trop épars manquera de détails pour une prise fiable.

Calibration œil-main : comment aligner le repère caméra et le repère robot au millimètre près ?

La calibration œil-main est l’acte fondateur de toute cellule de dévracage. C’est le processus qui permet de fusionner l’espace perçu par la caméra et l’espace atteignable par le robot. Concrètement, il s’agit de calculer la matrice de transformation mathématique qui lie le repère cartésien de la caméra au repère de la base du robot. Sans une calibration précise, le robot est aveugle : il « voit » une pièce à une coordonnée (X, Y, Z) dans son propre monde, mais ne sait pas où se trouve ce point dans le monde réel où il doit se déplacer.

Une mauvaise calibration se traduit par un décalage systématique : le robot essaie de prendre la pièce quelques millimètres ou degrés à côté de sa position réelle, échouant systématiquement. Ce n’est pas seulement un problème d’efficacité, mais aussi de sécurité. Comme le rappelle un expert en vision 3D, une mauvaise calibration augmente les risques :

Une mauvaise calibration œil-main peut entraîner des risques de sécurité accrus. Un robot qui n’est pas aligné avec précision avec sa caméra 3D est plus susceptible d’entrer en collision avec des obstacles ou de blesser des travailleurs humains.

– Zivid, Achieving Optimal Hand-Eye Calibration for Enhanced Robotics Performance

La procédure de calibration implique généralement de présenter au robot un objet de calibration (souvent un damier ou une mire avec des motifs spécifiques) sous différents angles. Le logiciel de vision détecte la mire dans l’image caméra, tandis que le robot enregistre la position et l’orientation de son effecteur. En corrélant une dizaine de ces paires de mesures, l’algorithme peut calculer avec une très grande précision la relation spatiale entre l’œil et la main. Avec les outils modernes, les systèmes de calibration modernes permettent d’atteindre des précisions de l’ordre de 0,050 mm pour les petits robots et 0,150 mm pour les robots de taille moyenne. C’est cette précision submillimétrique qui transforme une perception 3D en une action physique fiable.

Contrôle 3D : vérifier la planéité d’une surface à 10 microns près sans contact

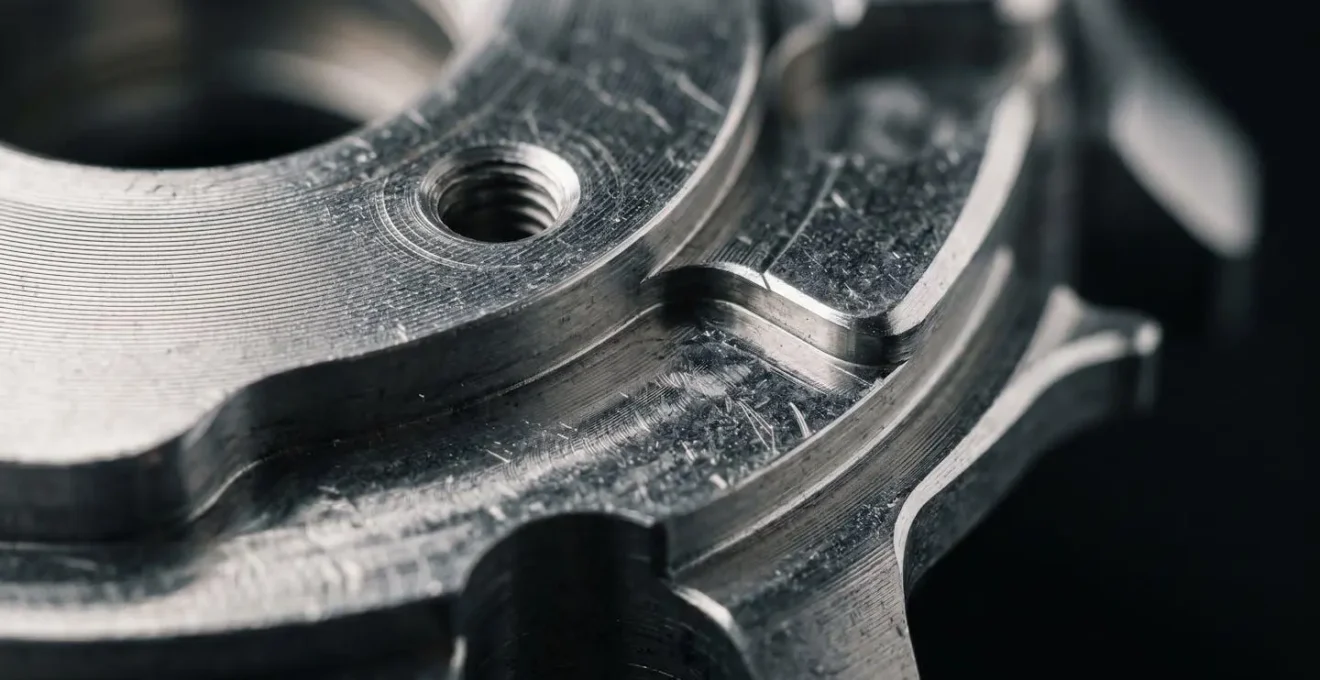

Une fois qu’un système de vision 3D est en place pour le dévracage, son potentiel dépasse largement la simple préhension. Le nuage de points haute densité généré par la caméra est une empreinte digitale numérique de la pièce. Il peut être utilisé pour effectuer des contrôles qualité dimensionnels sans contact, directement sur la ligne de production. La même caméra qui localise la pièce dans le bac peut, une fois la pièce isolée, en vérifier la conformité géométrique.

Le principe est de comparer le nuage de points acquis de la pièce réelle avec son modèle CAO de référence. En superposant les deux volumes, le logiciel peut calculer les écarts en chaque point de la surface. On peut ainsi vérifier des tolérances critiques comme la planéité, la circularité, ou la présence de tous les perçages. Cette « color map » des déviations met en évidence instantanément les défauts de fabrication, avec une précision qui peut atteindre quelques dizaines de microns.

Cette double utilisation (guidage et métrologie) maximise le retour sur investissement de l’équipement de vision. Cependant, la précision du contrôle dépend directement de la qualité intrinsèque de la caméra. Il est essentiel de distinguer la résolution (le nombre de points dans le nuage) de la justesse (la conformité de chaque point à la réalité). Pour des applications de métrologie, il faut choisir des caméras spécifiquement conçues pour cette tâche, qui garantissent une faible distorsion et une grande stabilité thermique. À titre d’exemple, les caméras 3D professionnelles actuelles affichent une erreur de justesse dimensionnelle comprise entre 0,2% et 0,3% de la distance de travail. Pour une caméra placée à 1 mètre, cela correspond à une incertitude de 2 à 3 mm, ce qui est insuffisant pour de la métrologie fine. Pour atteindre une précision de 10 microns (0,01 mm), il faut utiliser des scanners 3D à courte portée, dédiés au contrôle qualité.

Collision bac : comment l’algorithme calcule le chemin pour plonger sans toucher les parois ?

Une fois qu’une pièce prenable est identifiée, le défi suivant est purement cinématique : comment l’atteindre ? Le chemin le plus court n’est presque jamais le bon. Le robot doit calculer une trajectoire complexe qui permet à son bras et à sa pince de plonger dans le volume du bac sans heurter les parois ni les autres pièces. C’est un problème de planification de mouvement dans un environnement encombré.

L’algorithme de planification modélise l’ensemble de la scène en 3D. Le bras du robot, la pince et la pièce à saisir sont représentés comme des volumes. Le bac et le nuage de points des autres pièces sont définis comme des zones d’exclusion, des obstacles à ne pas traverser. Le logiciel explore alors un arbre de possibilités de mouvements (en utilisant des algorithmes comme RRT – Rapidly-exploring Random Tree) pour trouver une séquence de positions articulaires qui mène du point de départ au point de prise, puis au point de sortie, sans qu’aucun des volumes en mouvement n’entre en intersection avec les obstacles.

Cette gestion des collisions est la pierre angulaire de la fiabilité. Elle évite les chocs qui pourraient endommager le robot, la pince ou les pièces, et prévient les arrêts de production. Des intégrateurs spécialisés ont fait de cette complexité leur cœur de métier, la rendant transparente pour l’utilisateur final.

L’intelligence du système ne réside donc pas seulement dans la capacité à voir, mais dans sa capacité à se déplacer de manière réfléchie dans un volume contraint, en anticipant chaque interaction physique potentielle.

Point de prise optimal : laisser l’IA décider où attraper le poisson glissant

Identifier une pièce ne suffit pas. L’étape ultime, et peut-être la plus subtile, est de déterminer le point de prise optimal. C’est l’équivalent robotique d’attraper un poisson glissant : il ne s’agit pas juste de le toucher, mais de le saisir d’une manière qui garantit une prise stable pour le sortir de l’eau. Pour un robot, cela signifie choisir un point et un angle d’approche qui assurent que la pièce ne glissera pas, ne basculera pas et pourra être extraite du bac sans être bloquée par ses voisines.

Les méthodes traditionnelles se contentaient de définir un ou plusieurs points de prise manuellement sur le modèle CAO. Cette approche rigide échoue dès que la pièce est partiellement cachée ou dans une orientation imprévue. Les systèmes modernes, basés sur l’intelligence artificielle, adoptent une approche radicalement différente. Ils n’apprennent pas des points de prise, mais des « critères de préhensibilité » (graspability).

Pour cela, les algorithmes sont entraînés sur des millions de scénarios, souvent en simulation. Comme l’explique une thèse de doctorat menée en collaboration avec l’entreprise française Siléane, on peut générer des données d’apprentissage synthétiques en simulant des vracs de pièces avec des moteurs physiques et de rendu. L’IA apprend ainsi à partir d’une variété quasi infinie de configurations à reconnaître les caractéristiques géométriques d’une bonne prise (surfaces planes et accessibles, centre de gravité, etc.). Lorsqu’elle analyse un nuage de points réel, elle ne cherche plus un point précis, mais une zone qui correspond aux critères de stabilité qu’elle a appris. Cette approche permet, selon certains fournisseurs, d’atteindre une fiabilité phénoménale : plus d’un million de cycles simulés amènent la fiabilité du dévracage à plus de 99,99%, même lorsque les objets sont complexes, imbriqués, brillants ou transparents.

L’IA ne se contente donc pas de localiser la pièce ; elle évalue la qualité de chaque prise possible et choisit celle qui a la plus grande probabilité de succès, transformant un problème chaotique en une décision statistique robuste.

Bin-picking (Dévracage) : pourquoi est-ce si difficile d’atteindre 99% de réussite de prise ?

Atteindre une fiabilité de 99% en dévracage est le Saint Graal de l’automatisation. Ce chiffre, qui peut paraître modeste, représente en réalité un défi immense car les sources d’échec sont nombreuses et s’additionnent. Contrairement à une tâche robotique classique où l’environnement est parfaitement structuré, le bin picking est une confrontation permanente avec le chaos. Chaque problème que nous avons détaillé – perception dans un faible contraste, occlusions, temps de calcul, imprécision de calibration, planification de trajectoire, choix du point de prise – est une cause potentielle d’échec.

Le taux de réussite n’est pas une simple moyenne, mais le produit des probabilités de succès de chaque étape. Si la détection de pièce est fiable à 99,5%, la planification de trajectoire à 99,8% et la stabilité de la prise à 99,7%, le taux de réussite global n’est que de 99,5% * 99,8% * 99,7% = 99,0%. Le moindre maillon faible dans la chaîne fait chuter la performance globale. Les cadences industrielles, où les systèmes de dévracage robotique actuels atteignent généralement entre 6 et 15 pièces par minute, ne tolèrent aucune approximation.

La difficulté fondamentale, comme le résume parfaitement un pionnier du domaine, est que le dévracage est un problème où la perception rencontre la physique dans un environnement non contrôlé :

Le dévracage est le point de rencontre entre la vision et la physique. Les pièces sont empilées, brillantes, noires, huileuses ou transparentes, et l’éclairage change toutes les quelques heures. Ce qui semble être un problème résolu en simulation devient rapidement peu fiable dans les conditions d’une usine.

– Cambrian Robotics, Why Most Bin Picking Robots Fail — and How AI 3D Vision Solves It

C’est pourquoi une approche holistique est nécessaire. Le succès ne vient pas d’une caméra ou d’un logiciel miracle, mais de l’optimisation rigoureuse de chaque paramètre de l’équation volumétrique, de la photonique à la cinématique.

L’étape suivante consiste donc à analyser la géométrie spécifique de vos pièces et de votre environnement. Évaluez dès maintenant la faisabilité et les défis d’une solution de dévracage pour votre application afin de faire taire définitivement les bols vibrants.
