Imaginez une usine où chaque machine communique parfaitement avec ses voisines, où les opérateurs disposent d’écrans clairs et intuitifs, et où les robots exécutent leurs trajectoires avec une précision au millième de seconde. Cette symphonie industrielle repose sur un chef d’orchestre souvent méconnu : la programmation et le contrôle. Derrière chaque ligne de production performante se cache un ensemble de technologies interconnectées qui transforment des instructions logiques en mouvements physiques.
Que vous soyez responsable de maintenance cherchant à comprendre pourquoi votre ligne s’arrête de façon aléatoire, intégrateur souhaitant optimiser vos architectures, ou ingénieur curieux d’approfondir vos connaissances, ce domaine constitue le socle de toute automatisation réussie. Des automates programmables aux interfaces tactiles, des réseaux Ethernet industriels aux systèmes temps réel, chaque composant joue un rôle critique dans la performance globale de votre installation.
Cet article vous offre une vision d’ensemble des piliers fondamentaux de la programmation et du contrôle industriel. Vous y découvrirez les choix technologiques déterminants, les erreurs classiques à éviter et les bonnes pratiques qui distinguent une installation robuste d’un système fragile.

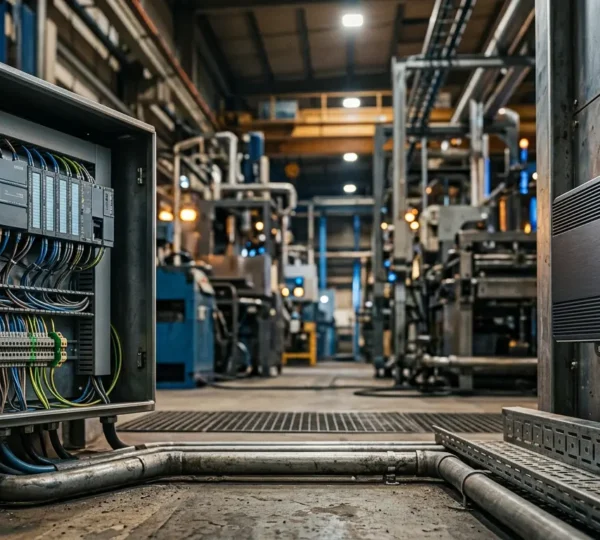

L’automate programmable industriel (API) reste le composant central de la majorité des installations automatisées. Véritable cerveau de la machine, il exécute en boucle le programme qui orchestre les entrées-sorties, les séquences et les communications. Mais face à l’évolution technologique, un dilemme émerge souvent : faut-il opter pour un API traditionnel ou basculer vers un PC industriel ?
L’automate programmable excelle par sa robustesse et sa fiabilité éprouvée. Conçu pour fonctionner des années sans redémarrage, il tolère les environnements difficiles : vibrations, poussière, variations de température. Le PC industriel, lui, offre une puissance de calcul supérieure et une flexibilité logicielle accrue, idéale pour les applications intégrant vision ou intelligence artificielle. Le choix dépend donc du contexte : process séquentiel simple ou système complexe nécessitant du traitement de données intensif.
La norme IEC 61131-3 définit cinq langages standardisés, mais trois dominent la pratique quotidienne. Le Ladder (schéma à contacts) reste incontournable pour les électriciens habitués aux schémas de relayage. Le texte structuré (ST) séduit les informaticiens par sa syntaxe proche des langages classiques. Le Grafcet (SFC) excelle pour modéliser les séquences complexes avec étapes et transitions. Un programme bien structuré combine souvent ces trois approches selon les fonctions à réaliser.
Un code dit « spaghetti », sans structure ni commentaires, devient rapidement impossible à dépanner par un tiers. Les bonnes pratiques imposent une architecture modulaire, des noms de variables explicites et une documentation intégrée. Cette discipline représente un investissement initial qui se rentabilise dès la première panne nécessitant une intervention rapide.

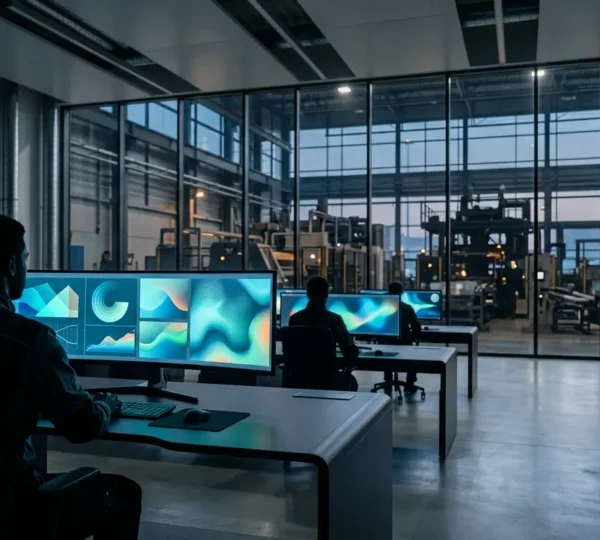

L’interface homme-machine (IHM) constitue le point de contact quotidien entre l’opérateur et le système automatisé. Une IHM mal conçue n’est pas qu’un désagrément : elle peut représenter jusqu’à 20% des causes d’arrêt de production, entre erreurs de manipulation et temps de diagnostic rallongés.
L’uniformité visuelle n’est pas un luxe esthétique mais une nécessité opérationnelle. Lorsque chaque écran adopte les mêmes conventions de couleurs, de placement des boutons et de hiérarchie d’information, l’opérateur développe des automatismes qui accélèrent ses interventions. À l’inverse, une interface incohérente génère confusion et erreurs. Les couleurs notamment obéissent à des conventions strictes : le rouge signale le danger ou l’arrêt, le vert valide ou autorise, tandis que certaines teintes sont à proscrire pour les boutons d’action standard.
Un écran saturé d’alarmes clignotantes perd toute utilité informative. Ce phénomène, surnommé « effet sapin de Noël », tue la réactivité de l’opérateur qui finit par ignorer les alertes. Une hiérarchisation rigoureuse des alarmes par criticité, combinée à un filtrage intelligent, permet de ne remonter que les informations réellement actionnables.
Des décisions apparemment mineures ont des conséquences majeures sur le terrain. Le type d’écran (résistif ou capacitif) détermine si l’opérateur pourra interagir avec des gants de travail. Le mode d’authentification (mot de passe ou badge RFID) influence la rapidité de prise de poste et le niveau de sécurité. Ces choix doivent être guidés par l’observation du contexte réel d’utilisation.

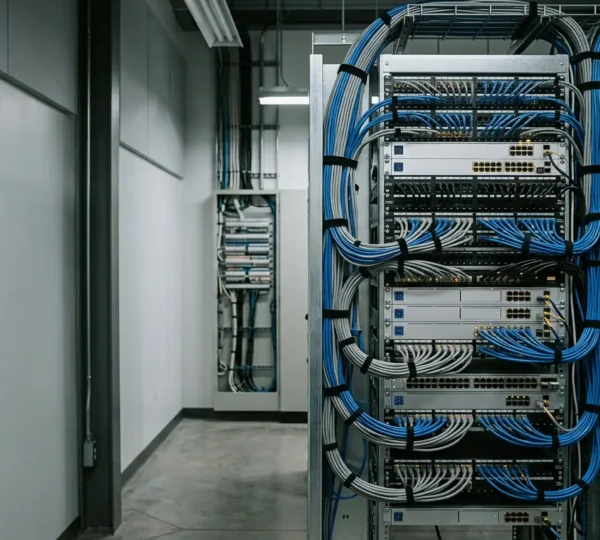

Une installation moderne ressemble à un réseau informatique où chaque équipement échange des données en permanence. La fiabilité de cette communication conditionne directement la disponibilité de la production. Une panne réseau intermittente peut immobiliser une ligne entière sans cause apparente.
Deux protocoles dominent actuellement le marché : Profinet (écosystème Siemens) et EtherNet/IP (écosystème Rockwell). Dans les architectures mixtes, le choix du standard principal influence l’ensemble de l’installation. D’autres protocoles comme Modbus TCP ou OPC UA complètent l’offre selon les besoins d’interopérabilité.
Les perturbations électromagnétiques représentent l’ennemi invisible des réseaux industriels. Faire passer un câble Ethernet à proximité d’un variateur de fréquence constitue une erreur fatale qui génère des erreurs de communication aléatoires. La séparation physique des chemins de câbles, l’utilisation de câbles blindés et le respect des distances minimales préviennent ces problèmes.
Les VLAN permettent de séparer les différents types de trafic sur un même réseau physique : automates, vidéo, supervision. Cette segmentation améliore les performances et renforce la sécurité. Les switches industriels équipés de SNMP offrent en outre une visibilité précieuse sur l’état du réseau, alertant parfois avant qu’une panne ne survienne.

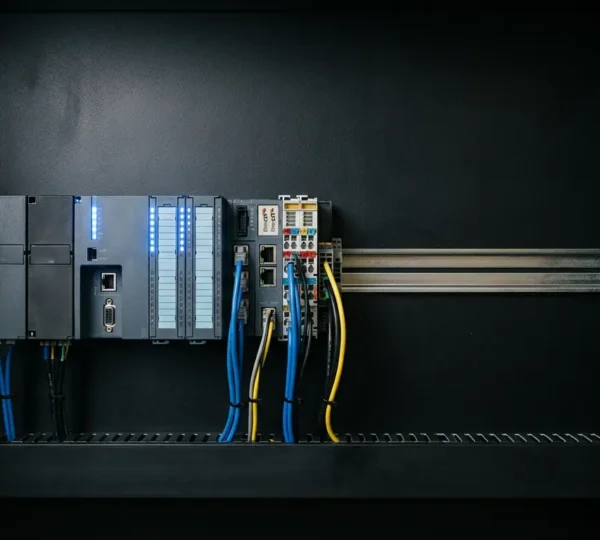

Certaines applications industrielles exigent un déterminisme temporel absolu. Synchroniser dix axes robotiques, asservir une boucle de régulation rapide ou garantir un temps de cycle constant : ces défis dépassent les capacités d’un système d’exploitation généraliste.
Un système d’exploitation standard comme Windows n’est pas conçu pour garantir des temps de réponse constants. Une simple mise à jour en arrière-plan peut introduire une latence de plusieurs dizaines de millisecondes, catastrophique pour une application de contrôle rapide. Les systèmes temps réel (RTOS) ou les extensions temps réel garantissent au contraire un déterminisme strict.
La gigue (jitter) désigne la variation du temps de cycle entre deux exécutions. Invisible à l’œil nu, elle dégrade progressivement la précision des mouvements. Pour synchroniser plusieurs axes sur un réseau Ethernet, le protocole NTP standard s’avère insuffisant : le protocole IEEE 1588 (PTP) offre une précision à la microseconde, indispensable pour le contrôle de mouvement coordonné.
Une charge processeur dépassant 80% constitue un signal d’alarme. La marge restante absorbe les pics ponctuels et garantit la réactivité. Séparer les tâches cycliques critiques des tâches de fond (logging, communication non critique) et optimiser les algorithmes permet de maintenir cette marge de sécurité.

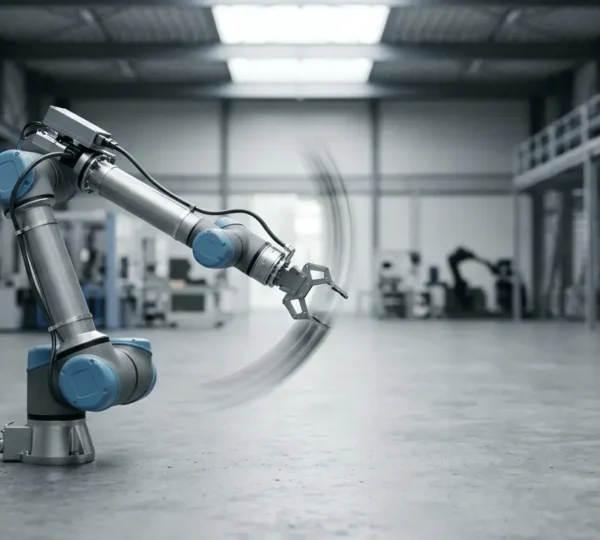

La programmation robotique combine logique séquentielle et contrôle de mouvement sophistiqué. Optimiser les trajectoires d’un bras articulé peut représenter jusqu’à 10% de gain sur le temps de cycle, un avantage concurrentiel significatif sur des volumes importants.
Un robot six axes possède des positions particulières appelées singularités où son comportement devient imprévisible. Identifier et éviter ces zones fait partie des compétences fondamentales du programmeur robotique. Le choix entre arrêt précis et passage à la volée sur chaque point de trajectoire influence également la fluidité et le temps de cycle global.
Les outils de simulation comme RobotStudio ou RoboGuide permettent de développer et valider les programmes sans immobiliser le robot physique. Cette approche réduit les temps d’arrêt et sécurise les phases de mise au point, particulièrement pour les cellules complexes.

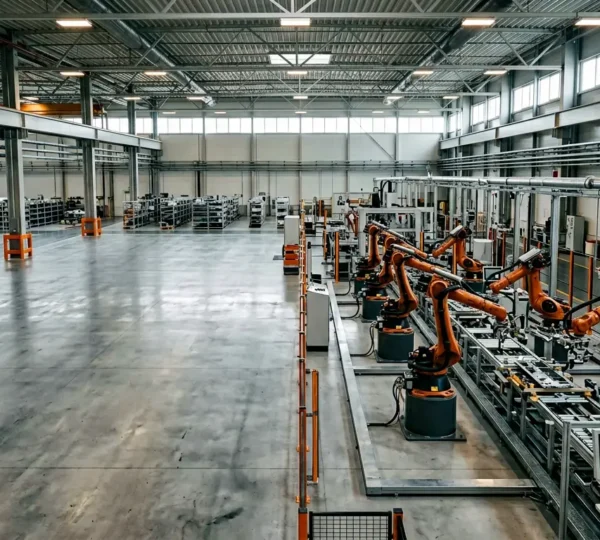

Le jumeau numérique reproduit virtuellement une installation physique pour anticiper les problèmes avant qu’ils ne surviennent en production. Cette technologie transforme la conception et la mise en service des lignes industrielles.
La mise en service virtuelle permet de valider le code automate sur le modèle 3D de la machine avant même son installation physique. Les erreurs de collision mécanique, les défauts de synchronisation ou les problèmes de cadence sont détectés en quelques minutes sur écran plutôt que découverts sur chantier. Les équipes de production peuvent même être formées sur la ligne virtuelle avant l’arrivée des équipements réels, réduisant considérablement la courbe d’apprentissage.

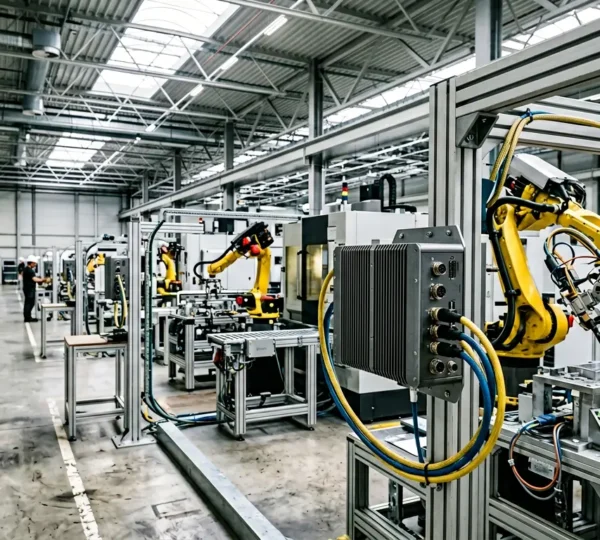

L’Edge Computing consiste à déplacer une partie du traitement des données au pied des machines plutôt que dans un serveur centralisé. Cette approche répond aux contraintes de latence, de bande passante et de résilience des applications industrielles modernes.
Une boucle de régulation nécessitant des corrections à la milliseconde ne peut pas attendre la réponse d’un Cloud distant. Le filtrage des données à la source évite également de saturer les réseaux avec des téraoctets de mesures brutes pour n’envoyer que les informations pertinentes. Les passerelles Edge (Edge Gateway) ajoutent une couche de sécurité en isolant les automates anciens des menaces réseau externes, tout en permettant leur intégration progressive dans les architectures connectées.
La programmation et le contrôle industriel forment un écosystème technologique où chaque composant interagit avec les autres. Maîtriser ces fondamentaux permet non seulement de concevoir des installations performantes, mais aussi de diagnostiquer efficacement les dysfonctionnements et d’optimiser continuellement la production. Chaque thème abordé ici mérite un approfondissement adapté à votre contexte spécifique.
