Dans une cellule robotisée ou une ligne de production automatisée, chaque composant joue un rôle précis. Un capteur mal dimensionné, un moteur sous-estimé ou un préhenseur inadapté peuvent transformer une installation prometteuse en source de pannes chroniques. À l’inverse, des équipements correctement sélectionnés et intégrés garantissent des cadences élevées, une qualité constante et une maintenance prévisible.
Cette ressource vous présente les grandes familles d’équipements et composants qui constituent le cœur des systèmes automatisés modernes. Des systèmes de vision capables de détecter des défauts de quelques microns aux réducteurs qui démultiplient le couple des moteurs, en passant par les capteurs Lidar qui sécurisent la navigation des véhicules autonomes, chaque élément mérite une attention particulière lors de la conception d’une installation.
Que vous cherchiez à comprendre pourquoi votre robot perd en précision après quelques heures de fonctionnement, ou que vous souhaitiez optimiser le choix d’un préhenseur pour réduire les temps de cycle, les sections suivantes vous donneront les clés pour aborder ces sujets techniques avec confiance.

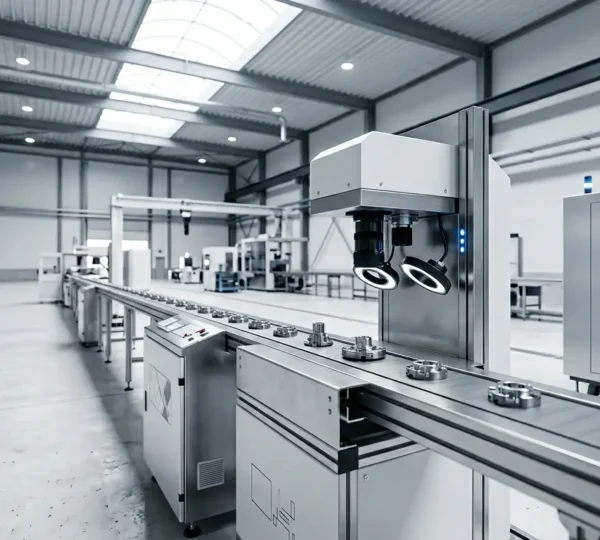

Le contrôle visuel manuel atteint rapidement ses limites dans un environnement de production moderne. À 300 pièces par minute, aucun opérateur ne peut maintenir une attention constante sans fatigue ni erreur. Les systèmes de vision industrielle prennent le relais avec une objectivité et une répétabilité impossibles à égaler manuellement.
Le choix entre une caméra 5 mégapixels et une 12 mégapixels ne relève pas du marketing. Il découle d’un calcul simple : la taille du plus petit défaut à détecter, divisée par le champ de vision nécessaire, détermine la résolution minimale requise. Une caméra surdimensionnée génère des fichiers volumineux qui ralentissent le traitement, tandis qu’une caméra insuffisante laisse passer des défauts critiques.
Les surfaces courbes et réfléchissantes représentent un défi particulier. La lecture d’un code Datamatrix gravé sur une pièce cylindrique chromée exige des techniques d’éclairage spécifiques et parfois des optiques télécentriques qui éliminent les effets de perspective.
L’éclairage constitue souvent 50% du succès d’une application de vision. Un éclairage rasant fait ressortir les rayures sur une surface polie en créant des ombres portées. Un éclairage en dôme diffus élimine au contraire les reflets parasites sur les surfaces brillantes. Le choix dépend directement du type de défaut recherché :
Les algorithmes classiques de vision fonctionnent parfaitement pour des défauts bien définis et répétables. Mais quand il faut distinguer un défaut cosmétique acceptable d’un défaut critique sur des pièces présentant des variations naturelles, l’intelligence artificielle devient indispensable. Le Deep Learning excelle là où les règles explicites échouent : traduire le jugement subjectif d’un expert qualité en paramètres algorithmiques reproductibles.
Au-delà de la vision, les systèmes automatisés ont besoin de percevoir leur environnement en trois dimensions et de ressentir les efforts qu’ils appliquent. Deux familles de capteurs répondent à ces besoins fondamentaux.
Un chariot élévateur automatisé ne peut pas se fier uniquement à des trajectoires préprogrammées. Le Lidar 2D balaie l’environnement plusieurs dizaines de fois par seconde pour détecter les obstacles, construire une cartographie et adapter la vitesse en temps réel. Les zones d’alerte et d’arrêt se configurent dynamiquement en fonction de la vitesse du véhicule.
Le choix entre un Lidar rotatif mécanique et un Lidar Solid State dépend des contraintes vibratoires. Sur un robot mobile soumis à des chocs répétés, les parties tournantes d’un Lidar mécanique s’usent prématurément. Les conditions environnementales comptent également : poussière et brouillard peuvent déclencher des arrêts de sécurité intempestifs si le capteur n’est pas adapté.

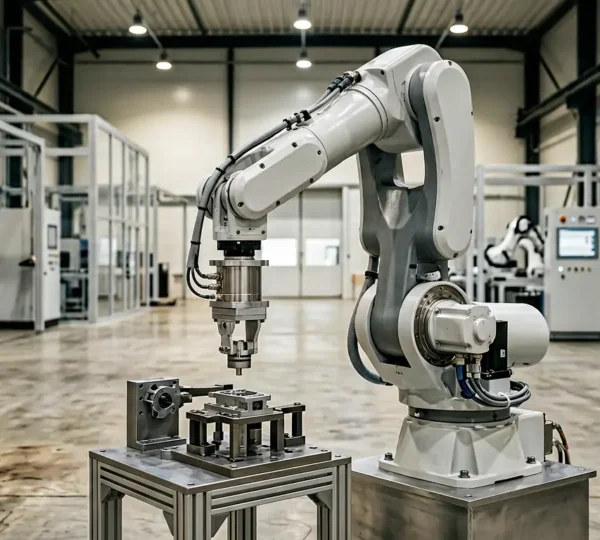

Pourquoi un robot casse-t-il des pièces lors d’opérations d’insertion malgré une programmation millimétrique ? Parce qu’il lui manque le sens du toucher. Un capteur de force 6 axes monté au poignet du robot lui permet de détecter des efforts parasites de quelques newtons et d’adapter sa trajectoire en temps réel.
Les applications sont nombreuses :
L’alternative économique, la mesure du courant moteur, offre une sensibilité moindre mais suffisante pour certaines applications de détection de collision ou de suivi de contour simple.
Le dimensionnement des moteurs et de leur chaîne cinématique conditionne directement les performances d’une machine. Une erreur à ce stade se paie en surchauffe, en perte de précision ou en pannes récurrentes.

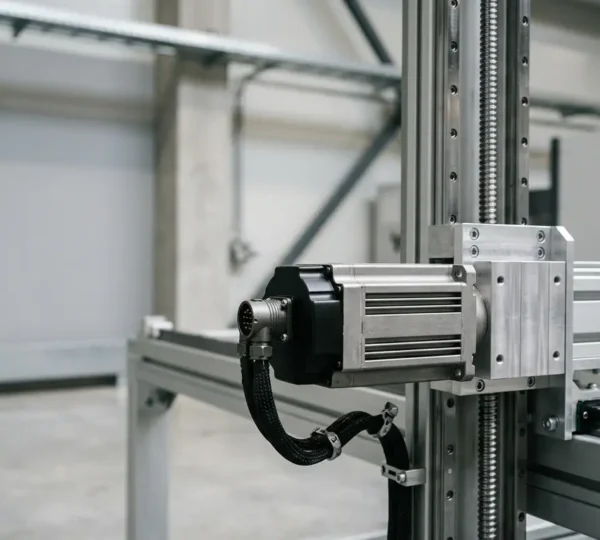

Les servomoteurs brushless ont largement supplanté les moteurs pas-à-pas sur les axes critiques. Leur capacité à maintenir le couple à haute vitesse et leur retour d’information permanent via le codeur garantissent un positionnement précis même sous charge variable. Le choix du codeur mérite attention : un codeur absolu évite la procédure de prise d’origine à chaque mise sous tension, ce qui représente un gain de temps significatif sur les machines fréquemment arrêtées.
Le dimensionnement doit tenir compte du couple nominal pour le régime permanent et du couple crête pour les phases d’accélération. Un moteur sélectionné uniquement sur son couple crête grillera sur des cycles courts répétitifs où il n’a pas le temps de refroidir.

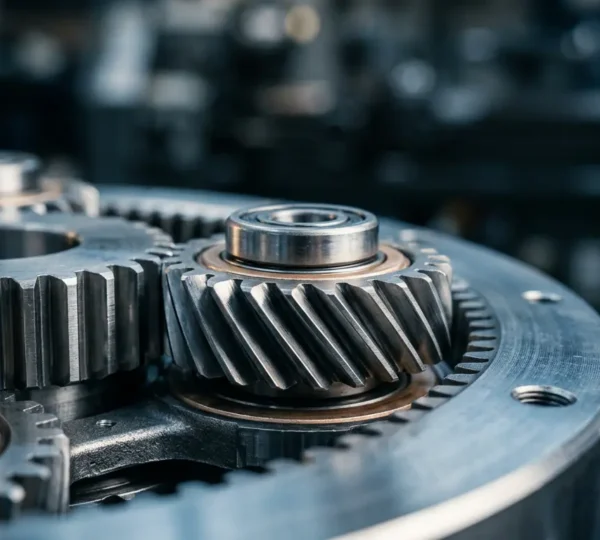

Un réducteur bien choisi permet d’adapter les caractéristiques du moteur à la charge. Les technologies principales présentent des compromis différents :
Le calcul d’inertie ramenée à l’arbre moteur reste l’erreur la plus fréquente. Un rapport d’inertie charge/moteur trop élevé provoque des décrochages à l’accélération et rend le réglage des gains instable.

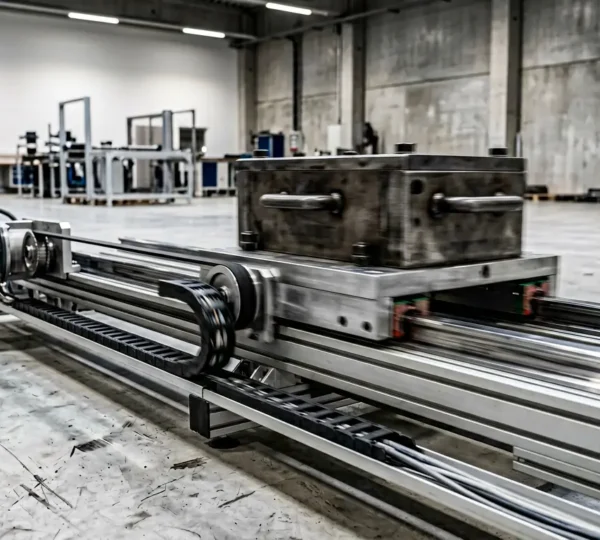

Pour convertir le mouvement rotatif en déplacement linéaire, deux solutions dominent. La vis à billes offre une précision micrométrique et une rigidité excellente, mais sa vitesse maximale reste limitée par le phénomène de fouettement sur les grandes courses. La courroie crantée autorise des vitesses élevées sur plusieurs mètres, avec une précision de l’ordre du dixième de millimètre, suffisante pour de nombreuses applications de manutention.
L’armoire électrique concentre la puissance, la commande et la communication de la machine. Sa conception influence directement la fiabilité et la maintenabilité du système.

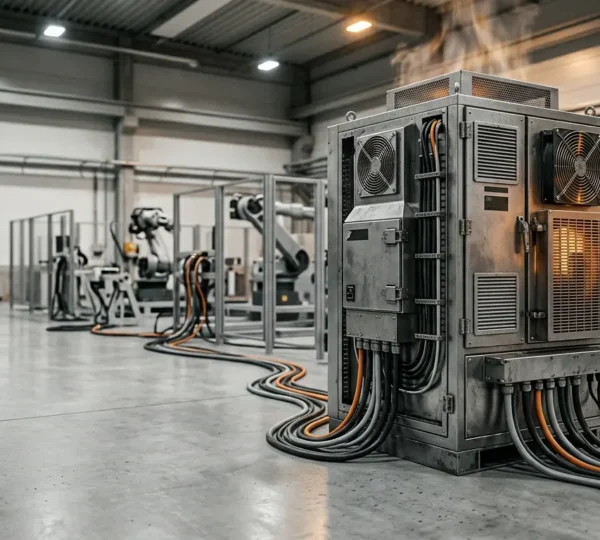

Un variateur de fréquence dissipe typiquement 3 à 5% de la puissance qu’il contrôle sous forme de chaleur. Dans une armoire compacte, cette dissipation s’accumule rapidement. Le calcul du bilan thermique détermine si une simple ventilation forcée suffit ou si une climatisation devient nécessaire. À 35°C ambiants, de nombreux composants électroniques atteignent leur limite de fonctionnement sans refroidissement actif.
Laisser 20% d’espace libre dans une armoire neuve n’est pas du gaspillage : c’est prévoir les extensions futures et améliorer la circulation d’air. Une armoire saturée dès la mise en service devient un cauchemar de maintenance.
Les câbles de puissance des variateurs génèrent des perturbations électromagnétiques intenses. Sans précautions, ces parasites perturbent les signaux analogiques des capteurs et provoquent des comportements erratiques. La règle fondamentale consiste à séparer physiquement les circuits de puissance et de commande, en utilisant des goulottes distinctes et des câbles blindés correctement raccordés à la masse.
Dans les environnements poussiéreux ou humides, la pressurisation de l’armoire avec de l’air filtré empêche l’infiltration de contaminants conducteurs. Les poussières métalliques issues d’opérations d’usinage peuvent créer des courts-circuits sur les cartes électroniques si l’étanchéité n’est pas assurée.
Le préhenseur constitue le point de contact entre le robot et la pièce. Son choix impacte directement la cadence, la qualité et la durée de vie de l’installation.

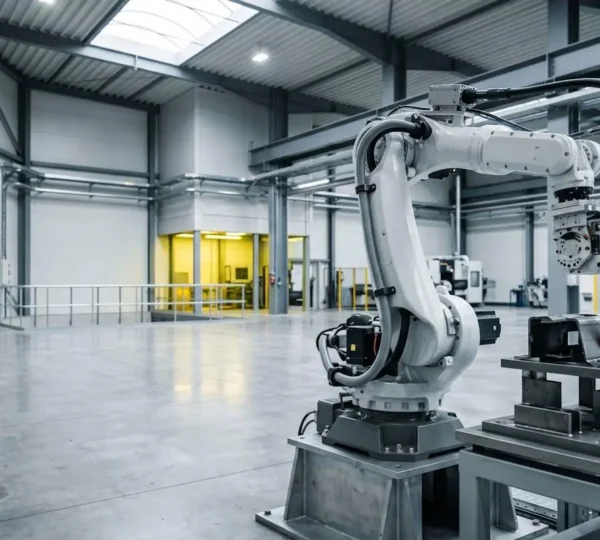

Sur les lignes multi-références, la capacité à changer de production en quelques minutes devient un avantage concurrentiel majeur. Les changeurs d’outils automatiques permettent au robot de sélectionner lui-même le préhenseur adapté à chaque référence. Le choix entre actionnement électrique et pneumatique dépend de l’environnement : le pneumatique reste plus simple mais moins adapté aux atmosphères poussiéreuses où les joints s’usent rapidement.
Chaque gramme supplémentaire sur le préhenseur réduit la charge utile disponible pour la pièce et augmente les contraintes sur les articulations du robot. Alléger un préhenseur de 500 grammes peut prolonger significativement la durée de vie des réducteurs du poignet, particulièrement sur les applications à cadence élevée. L’impression 3D de mors en plastique technique offre une solution intéressante pour les pièces fragiles tout en réduisant la masse.
Vérifier que la pièce est correctement saisie avant de lancer le mouvement évite les collisions et les pertes de production. Les solutions vont du simple vacuostat pour les ventouses à des capteurs intégrés dans les mors pour les pinces mécaniques. La fiabilité de cette détection conditionne directement le taux de disponibilité de la cellule.
Un équipement correctement dimensionné sur le papier peut révéler des faiblesses en conditions réelles. Les procédures de validation et les dispositifs de sécurité protègent l’investissement.
Le crash-test thermique, qui consiste à faire tourner la machine à 110% de sa cadence nominale pendant 24 heures, révèle les points faibles avant la livraison. Les courbes de courant moteur permettent de détecter des points durs mécaniques invisibles à l’œil nu. La dérive thermique, qui fait perdre quelques dixièmes de millimètre de précision après plusieurs heures de fonctionnement, doit être caractérisée et compensée.

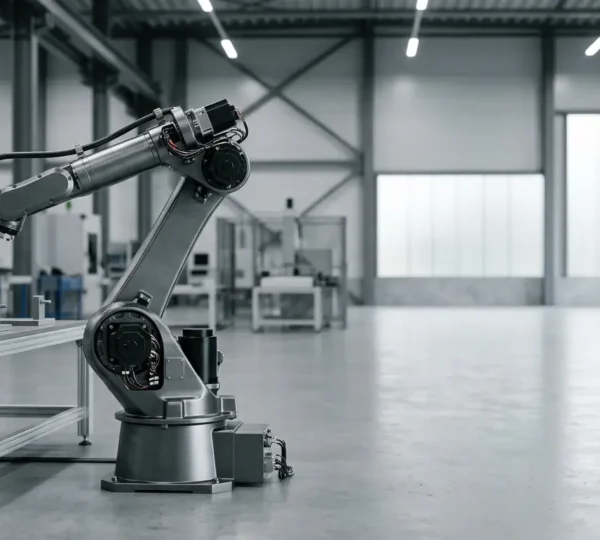

Les robots modernes intègrent des fonctions de détection de collision basées sur la surveillance du couple moteur. Lorsque l’effort dépasse un seuil programmé, le robot s’arrête avant d’endommager l’outillage ou la pièce. Pour les applications collaboratives, des peaux tactiles capacitives transforment un robot industriel classique en système capable de détecter un contact humain.
Le boîtier anticollision mécanique reste la dernière ligne de défense quand l’électronique ne réagit pas assez vite. Ce dispositif à rupture calibrée protège la broche ou l’outil en cas de collision franche.
Enregistrer les données de fonctionnement permet d’analyser les incidents après coup. Comme la boîte noire d’un avion, les logs du contrôleur révèlent la séquence d’événements qui a conduit à un crash. Cette traçabilité devient également un argument juridique pour se défendre en cas de litige qualité, notamment lorsque chaque pièce produite est photographiée et archivée.
Les équipements et composants présentés dans cette ressource constituent les briques élémentaires de tout système automatisé performant. Leur sélection et leur intégration demandent une compréhension fine des contraintes de chaque application. Les articles détaillés de cette catégorie vous permettront d’approfondir chaque sujet selon vos besoins spécifiques, qu’il s’agisse de résoudre un problème de faux positifs sur votre système de vision ou de comprendre pourquoi votre moteur siffle à l’arrêt.
